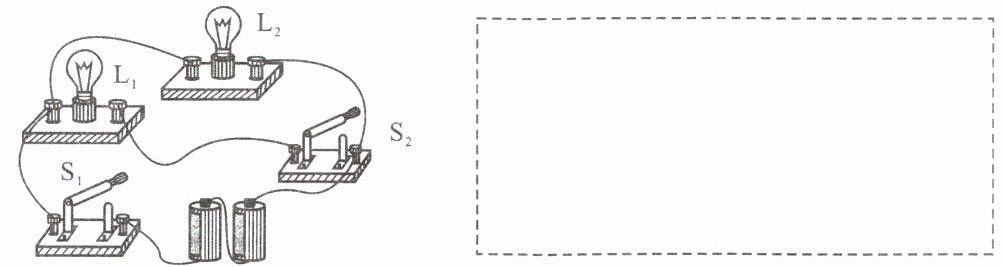

1.按如图所示的实物图,请在虚线框内画出它对应的电路图。

1.

【分析】要画出对应的电路图，需先梳理实物图的电流路径：电流从电源正极出发，依次经过开关S、灯泡L₂、灯泡L₁、电流表，最终回到电源负极，所有元件为串联连接。画电路图时，需使用标准电路元件符号，按电流流向依次连接各元件，保证导线横平竖直、元件位置对应。
【解析】根据实物图的串联连接关系，从电源正极开始，依次画出开关S、灯泡L₂、灯泡L₁、电流表，最后连接至电源负极，形成完整的串联电路，元件符号采用规范的电路符号，导线连接符合电路逻辑。
【答案】
【知识点】串联电路、电路图绘制
【点评】本题考查根据实物图画电路图，属于初中物理基础题型，需掌握串联电路的连接特点和规范的电路图绘制方法，难度较低。
【难度系数】0.6

2.按如图所示的实物图,在虚线框中画出它对应的电路图。

2.

【分析】要将实物图转化为电路图，需先梳理电流路径：从电源正极出发，先经过开关S₁，之后电流分为两条支路，一条支路仅经过灯泡L₂，另一条支路经过灯泡L₁和开关S₂，两条支路汇合后回到电源负极。由此可知两灯为并联关系，S₁控制整个电路（干路开关），S₂仅控制L₁所在支路，据此可画出对应电路图。
【解析】根据实物图的连接，电流从电源正极流出，经干路开关S₁后分为两支：一支通过L₂直接回到电源负极；另一支通过L₁和支路开关S₂后回到电源负极。因此两灯并联，S₁在干路，S₂控制L₁支路，按照电路图的规范画法，画出对应的电路图即可。
【答案】
【知识点】电路图绘制、并联电路
【点评】本题考查根据实物图画电路图，核心是识别电路的连接方式（并联）和开关的控制作用，属于电学基础题型，需掌握电路图的规范绘制方法。
【难度系数】0.8

3. 按如图所示的实物图，在虚线框中画出它对应的电路图。

3.

【分析】首先观察实物图的电流路径：电流从电源正极流出，经过开关S后分为两条支路，分别经过灯泡L₁和L₂，再汇合回到电源负极，因此电路为并联电路，开关在干路。绘制电路图时，需使用标准电路符号，对应元件的连接方式，清晰呈现并联结构和干路开关的位置。
【解析】根据实物图的连接关系，电源、开关S位于干路，L₁和L₂为并联关系。按照标准电路符号，依次画出电源、开关，再画出两条并联支路（分别接入L₁和L₂），最终形成对应电路图，与参考答案一致。
【答案】
【知识点】电路图绘制、并联电路
【点评】本题考查根据实物图画电路图，核心是判断电路连接方式和元件位置，属于电学基础题型，需掌握标准电路符号的使用。
【难度系数】0.6

4.按如图所示的实物图，在虚线框中画出它对应的电路图。

4.

【分析】要画出实物图对应的电路图，需先分析实物电路的连接：先确定电源、开关、电流表、两个灯泡的连接方式，明确电流路径。从实物图可知，电流从电源正极流出，经电流表后分为两条支路：一条支路经过开关S、灯泡L₁回到电源负极；另一条支路直接经过灯泡L₂回到电源负极，属于并联电路，电流表、开关S、L₁在同一条支路，L₂在另一条支路，电源在干路，据此对应画出电路图。
【解析】根据分析，绘制电路图的步骤：1. 画出电源符号；2. 从电源正极引出两条支路，一条支路依次连接电流表、开关S、灯泡L₁，另一条支路连接灯泡L₂；3. 两条支路汇合后回到电源负极，形成完整的并联电路，对应电路图如下。
【答案】
【知识点】电路图绘制、并联电路
【点评】本题考查根据实物图画电路图，关键是正确分析电路的连接方式和元件位置，属于基础电路作图题。
【难度系数】0.6
