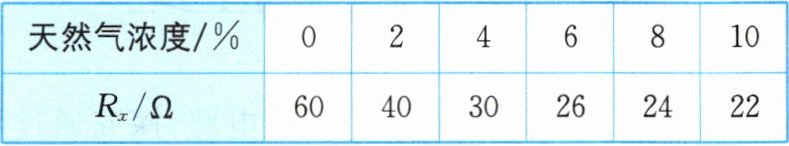

6. [2026·深圳期中] 如图甲所示的是一种家用天然气泄漏报警的装置,其内部简化电路图如图乙所示,其中电源电压为4.5 V,$R_0$是定值电阻,阻值为60 Ω,$R_x$是天然气气敏电阻,其阻值随空气中天然气浓度变化规律如下表,报警器(可看成电压表)采集AB间输出的电压,该电压等于或大于3 V时报警。当AB间电压刚好达到报警电压时,则:


(1)电路中的电流为
0.05
A。
(2)空气中天然气浓度为
4%

(3)若要使报警器在天然气浓度更低时报警,可以采用的方法有
增大$R_0$的阻值(或增大电源电压;或降低报警电压)
(写出一种即可)。

答案

6.(1)0.05 (2)4% (3)增大$R_0$的阻值(或增大电源电压;或降低报警电压) 【点拨】(1)当AB间电压刚好达到报警电压时,$R_0$两端的电压$U_0=3\ \mathrm{V}$。根据欧姆定律得,此时电路中的电流$I=\frac{U_0}{R_0}=\frac{3\ \mathrm{V}}{60\ \Omega}=0.05\ \mathrm{A}$。(2)电阻$R_0$和$R_x$串联,气敏电阻$R_x$两端的电压$U_x=U-U_0=4.5\ \mathrm{V}-3\ \mathrm{V}=1.5\ \mathrm{V}$,根据欧姆定律得,此时气敏电阻$R_x$的阻值$R_x=\frac{U_x}{I}=\frac{1.5\ \mathrm{V}}{0.05\ \mathrm{A}}=30\ \Omega$。根据表格数据可知,当$R_x=30\ \Omega$时,对应的天然气浓度为4%。(3)若要使报警器在天然气浓度更低时报警,由表格数据可知,更低的天然气浓度对应着更大的气敏电阻阻值。报警器报警的条件是$R_0$两端的电压$U_0$达到3 V。根据串联电路分压原理,$R_0$两端的电压$U_0=IR_0=\frac{UR_0}{R_0+R_x}$,要使报警器在气敏电阻阻值更大(即天然气浓度更低)的情况下报警,即$U_0$仍然能达到3 V,可以采取的方法有增大$R_0$的阻值(或增大电源电压;或降低报警电压)。

解析

【分析】
本题为串联电路的欧姆定律应用问题,首先明确电路中R₀与Rₓ串联,AB间电压为定值电阻R₀两端的电压,报警条件是该电压等于或大于3V。(1)求电路电流时,直接利用欧姆定律,结合报警时R₀两端的电压和R₀的阻值计算;(2)根据串联电路电压规律求出气敏电阻Rₓ两端的电压,再结合串联电路电流特点和欧姆定律算出Rₓ的阻值,对应表格得到天然气浓度;(3)要在天然气浓度更低时报警,需结合串联分压原理分析可行的调整方法。
【解析】
(1)当AB间电压刚好达到报警电压时,R₀两端的电压U₀=3V,根据欧姆定律,电路中的电流:I = U₀/R₀ = 3V/60Ω = 0.05A。
(2)串联电路总电压等于各部分电压之和,因此Rₓ两端的电压:Uₓ = U总 - U₀ = 4.5V - 3V = 1.5V;串联电路电流处处相等,所以气敏电阻的阻值:Rₓ = Uₓ/I = 1.5V/0.05A = 30Ω;由表格数据可知,当Rₓ=30Ω时,对应的天然气浓度为4%。
(3)根据串联分压原理,R₀两端的电压U₀ = (U总R₀)/(R₀+Rₓ),要使报警器在天然气浓度更低时报警(此时Rₓ更大),需让U₀仍能达到3V,可采取的方法有:增大R₀的阻值(或增大电源电压、降低报警电压)。
【答案】
0.05;4%;增大R₀的阻值(或增大电源电压、降低报警电压)
【知识点】
串联电路特点、欧姆定律应用、电阻分压特性
【点评】
本题结合天然气泄漏报警装置的实际电路,考查串联电路规律和欧姆定律的应用,需要学生理解气敏电阻阻值与天然气浓度的对应关系,以及串联分压的分析逻辑,注重知识的实际应用,难度适中。
【难度系数】
0.5
7. 体重超标已影响了部分中学生的身心健康。

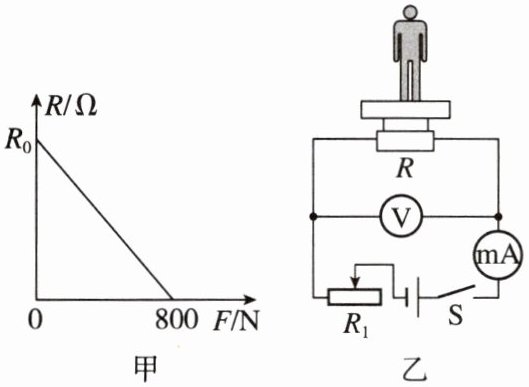

为了动态监测学生的体重情况,小德所在班级科技创新小组找到一个压敏电阻,它的阻值$R$与受
到压力的大小$F$的对应关系图像如图甲所示。科技创新小组由此设计了一台由电流表改装而成的简易体重计,电路图如图乙所示。已知电源电压为$12\ \mathrm{V}$,电流表的测量范围为$0~50\ \mathrm{mA}$,踏板重力不计。
(1)该体重计能测量的最大压力为
800
$\mathrm{N}$;当压力增大时,电流表的示数
增大
(填“增大”或“减小”)。
(2)闭合开关$\mathrm{S}$,当体重计空载时,调节滑动变阻器,当电流表读数为$40\ \mathrm{mA}$时,电压表读数为$4\ \mathrm{V}$,求$R_0$对应的阻值。
(3)闭合开关$\mathrm{S}$,当体重计空载时,继续调节滑动变阻器$R_1$,电流表指针指向表盘正中间位置,将此位置标记刻度为$F_0=0\ \mathrm{N}$。求此时滑动变阻器接入电路部分的阻值。
(4)在保持滑动变阻器阻值不变的前提下,逐渐对压敏电阻施加压力,并将对应的压力值标记到电流表上,制成了一个简易的“体重计”。若此“体重计”测得的$F=640\ \mathrm{N}$,求此时电流表对应的示数。

答案

7.【解】(1)800;增大
(2)$R_0$对应的阻值$R_0=\frac{U_0}{I}=\frac{4\ \mathrm{V}}{40×10^{-3}\ \mathrm{A}}=100\ \Omega$。
(3)电流表指针指向表盘正中间位置,将此位置标记刻度为$F_0=0\ \mathrm{N}$,电流表的最大测量值为50 mA,此时电流表示数$I'=25\ \mathrm{mA}=0.025\ \mathrm{A}$,空载时压敏电阻两端的电压$U_0'=I'R_0=0.025\ \mathrm{A}×100\ \Omega=2.5\ \mathrm{V}$,滑动变阻器两端的电压$U_{\mathrm{滑}}=U-U_0'=12\ \mathrm{V}-2.5\ \mathrm{V}=9.5\ \mathrm{V}$,此时滑动变阻器接入电路部分的阻值$R_{\mathrm{滑}}=\frac{U_{\mathrm{滑}}}{I'}=\frac{9.5\ \mathrm{V}}{0.025\ \mathrm{A}}=380\ \Omega$。
(4)由图甲和数学知识可知R与F的关系式为$R=kF+b$,由图甲可知,F为0 N时,$R_0=100\ \Omega$;F为800 N时,$R=0\ \Omega$,分别代入得$k=-\frac{1}{8}\ \Omega/\mathrm{N}$,$b=100\ \Omega$,R与F的关系式为$R=(-\frac{1}{8}\ \Omega/\mathrm{N})F+100\ \Omega$,将$F=640\ \mathrm{N}$代入可得$R'=20\ \Omega$,此时电路中总电阻$R_{\mathrm{总}}=R'+R_{\mathrm{滑}}=20\ \Omega+380\ \Omega=400\ \Omega$,此时电流表的示数$I''=\frac{U}{R_{\mathrm{总}}}=\frac{12\ \mathrm{V}}{400\ \Omega}=0.03\ \mathrm{A}=30\ \mathrm{mA}$。

解析

【分析】
首先观察图甲,压敏电阻R的阻值随压力F增大而减小,当F=800N时R=0,因此该体重计能测量的最大压力为800N;图乙中压敏电阻R与滑动变阻器R₁串联,电流表测电路总电流,电压表测R两端电压,根据欧姆定律,压力增大时R减小,电路总电阻减小,电源电压不变,电流会增大,故电流表示数增大。
第(2)问,空载时F=0,R=R₀,已知此时电压和电流,由欧姆定律可直接计算R₀;
第(3)问,电流表量程为0~50mA,正中间位置电流为25mA,此时R仍为R₀,先求R两端电压,再结合串联电路电压规律得到滑动变阻器的电压,最后用欧姆定律求滑动变阻器阻值;
第(4)问,先根据图甲确定R与F的函数关系,代入F=640N得到对应R的阻值,再结合滑动变阻器阻值,由欧姆定律计算此时的电流。
【解析】
(1) 由图甲可知,当压力F=800N时,压敏电阻R的阻值为0,因此该体重计能测量的最大压力为800N;当压力增大时,压敏电阻R的阻值减小,电路总电阻减小,电源电压不变,根据欧姆定律$I=\frac{U}{R_{总}}$,电路电流增大,故电流表的示数增大。
(2) 空载时F=0,压敏电阻阻值$R=R_0$,此时电流$I=40\ \mathrm{mA}=0.04\ \mathrm{A}$,电压表示数$U_0=4\ \mathrm{V}$,根据欧姆定律:
$R_0=\frac{U_0}{I}=\frac{4\ \mathrm{V}}{0.04\ \mathrm{A}}=100\ \Omega$。
(3) 电流表量程为0~50mA,指针在正中间位置时电流$I'=\frac{50\ \mathrm{mA}}{2}=25\ \mathrm{mA}=0.025\ \mathrm{A}$,此时压敏电阻仍为$R_0=100\ \Omega$,则R两端电压:
$U_0'=I'R_0=0.025\ \mathrm{A}×100\ \Omega=2.5\ \mathrm{V}$,
滑动变阻器两端电压:
$U_{滑}=U - U_0'=12\ \mathrm{V}-2.5\ \mathrm{V}=9.5\ \mathrm{V}$,
滑动变阻器接入电路的阻值:
$R_{滑}=\frac{U_{滑}}{I'}=\frac{9.5\ \mathrm{V}}{0.025\ \mathrm{A}}=380\ \Omega$。
(4) 设压敏电阻R与压力F的关系式为$R=kF + b$,由图甲可知:当$F=0\ \mathrm{N}$时,$R=R_0=100\ \Omega$,故$b=100\ \Omega$;当$F=800\ \mathrm{N}$时,$R=0\ \Omega$,代入得$0=k×800 +100$,解得$k=-\frac{1}{8}\ \Omega/\mathrm{N}$,因此关系式为$R=-\frac{1}{8}\ \Omega/\mathrm{N}×F +100\ \Omega$。
当$F=640\ \mathrm{N}$时,压敏电阻阻值:
$R'=-\frac{1}{8}×640 +100=20\ \Omega$,
电路总电阻:$R_{总}=R' + R_{滑}=20\ \Omega +380\ \Omega=400\ \Omega$,
此时电流表示数:$I''=\frac{U}{R_{总}}=\frac{12\ \mathrm{V}}{400\ \Omega}=0.03\ \mathrm{A}=30\ \mathrm{mA}$。
【答案】
(1) 800;增大
(2) $100\ \Omega$
(3) $380\ \Omega$
(4) $30\ \mathrm{mA}$
【知识点】
欧姆定律应用;串联电路电压规律;压敏电阻特性
【点评】
本题结合压敏电阻的特性,考查串联电路的欧姆定律应用,关键是从图像中获取R与F的关系,理清电路结构逐步分析计算,难度适中。
【难度系数】
0.5
