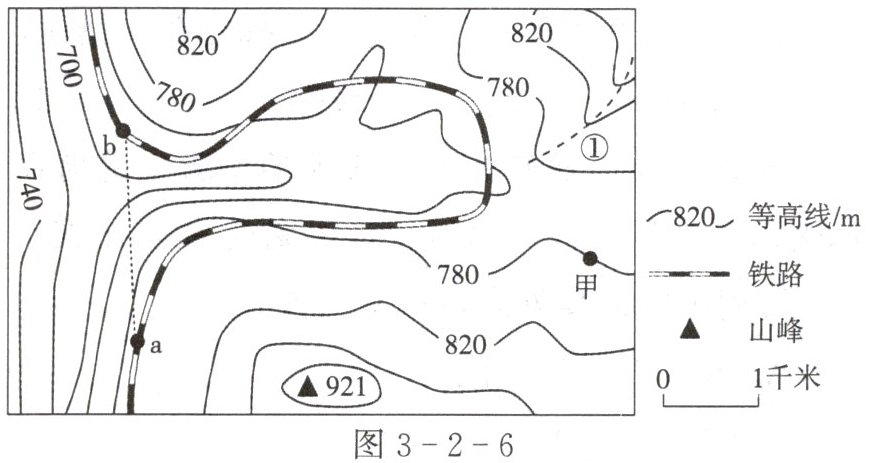

图3-2-6为我国某地等高线地形与铁路线路分布图。读图完成11～13题。
11. 图中虚线①代表的山体部位名称是 （）
A. 鞍部 B. 山脊
C. 山谷 D. 陡崖
12. 甲地与山峰的相对高度为 （）
A. 121米 B. 131米 C. 141米 D. 151米
13. 图中铁路拟改建为高速铁路，经过ab段时沿虚线修建的目的有 （）
①增加交通运输方式 ②缩短通行时间 ③提高通行安全 ④降低线路坡度
A. ①② B. ②③ C. ③④ D. ①④

图3-2-6

11.B 12.B 13.B

11. 山体不同部位的等高线特征：山脊的等高线向海拔低处凸出，山谷的等高线向海拔高处凸出，鞍部是两个山顶之间的相对低洼部位，陡崖是多条等高线重合的区域。图中虚线①处等高线向海拔更低的方向凸出，符合山脊的特征。
12. 由图中等高线数值700、740、780、820可判断等高距为40米，甲地海拔处于780米~820米之间，结合点位位置可知甲地海拔约为790米，山峰海拔为921米，计算可得二者相对高度为921-790=131米。
13. ab段沿虚线裁弯取直修建高速铁路，线路长度更短，能够缩短通行时间；减少了原有线路的多处弯道，适配高铁高速运行的要求，提升通行安全；该线路仍属于铁路运输，没有增加新的交通运输方式；虚线处穿越多条等高线，线路坡度比原有迂回的老线路更大，因此①④错误，②③正确。

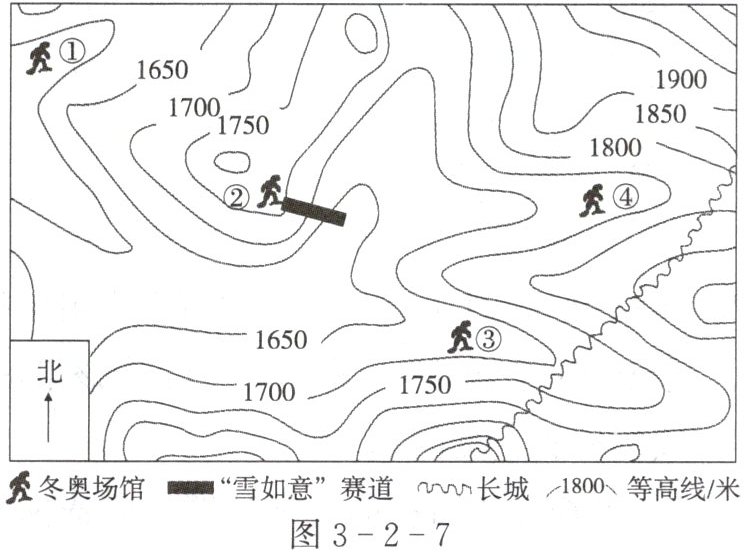

在2022年北京冬奥会崇礼场馆区，现代化的冬奥场馆和古老的长城不期而遇。其中国家跳台滑雪中心因外观造型与中国传统玉如意相似，被称为“雪如意”。图3-2-7为崇礼部分地区等高线地形图。读图完成14～15题。
14.“雪如意”赛道最低点的海拔可能是 （）
A. 1600米 B. 1635米
C. 1650米 D. 1750米
15.图示冬奥场馆中 （）
A. ①在②的正南方 B. 从②可看到远处的长城
C. ③位于山顶上 D. ④位于山脊处

本学期某中学的学生开展了地理实践专题活动。读图完成16～17题。

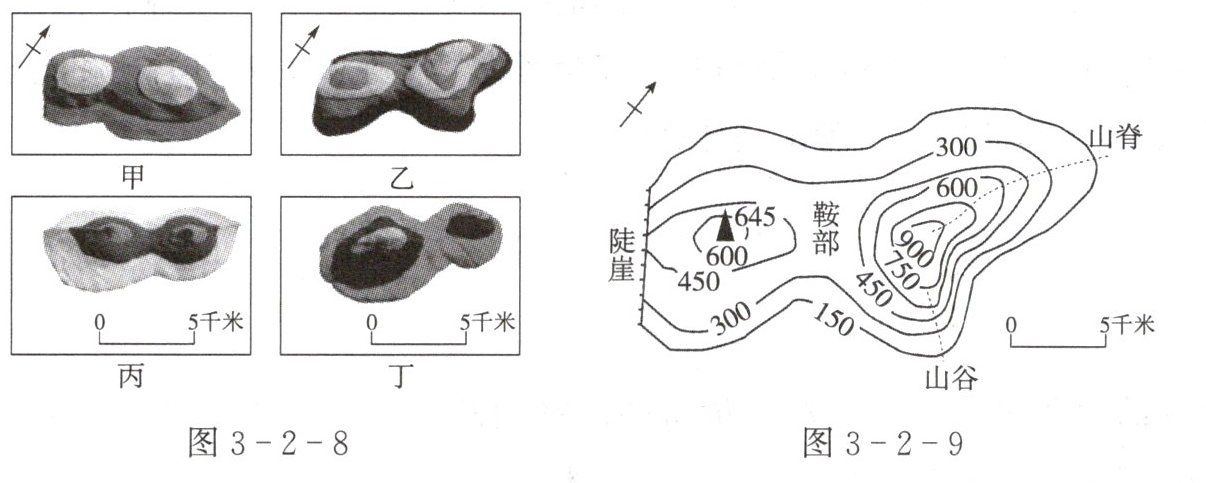

16. 图3-2-8是同学们用橡皮泥制作的等高线地形模型，其中与图3-2-9相符的是（）
A. 甲 B. 乙 C. 丙 D. 丁
17. 图3-2-9中地形部位有一处标注存在错误，它是（）
A. 山脊 B. 鞍部 C. 山谷 D. 陡崖

16.B 17.C

16. 观察图3-2-9的等高线特征：图中有两个山顶，右侧山顶海拔更高、山体规模更大，左侧山顶海拔为645米，相对低矮，图的左侧边缘是陡崖。结合指向标、山体形态对比四幅橡皮泥模型，乙模型的地形特征和图3-2-9完全匹配。
17. 根据等高线地形部位的判断规则：山谷的等高线向海拔高处凸出，山脊的等高线向海拔低处凸出。图3-2-9中下方标注“山谷”的位置，等高线向海拔更低的150米方向凸出，属于山脊的特征，因此“山谷”的标注存在错误。
