1 如图所示是实验室常用的一种滑动变阻器。关于滑动变阻器的构造，下列说法中正确的是（）


A.滑片与金属杆之间是绝缘的
B.瓷筒与线圈之间能导电
C.瓷筒上缠绕的每一圈线圈之间应彼此绝缘
D.制作接线柱C、D间电阻线的材料应该选择细铜丝

C 滑片与金属杆之间能导电是导体,故A错误;瓷筒和线圈之间是绝缘的,故B错误;因为线圈上有绝缘皮,所以线圈之间是绝缘的,故C正确;铜丝电阻太小,滑动变阻器的电阻线材料应该选用电阻较大的材料,故D错误。故选:C。

【分析】
本题考查滑动变阻器的构造及各部分的特性，需结合滑动变阻器的结构特点，逐一分析每个选项的正误，明确各部分的导电、绝缘特性及电阻线的选材要求。
【解析】
滑动变阻器各部分的特性分析如下：
1. 选项A：滑片与金属杆之间是导体，能导电，这样才能通过滑片移动改变接入电路的电阻，因此A错误；
2. 选项B：瓷筒是绝缘材料，作用是支撑线圈，瓷筒与线圈之间是绝缘的，因此B错误；
3. 选项C：瓷筒上缠绕的电阻线圈，若每一圈之间导通会造成线圈短路，所以每一圈线圈之间必须彼此绝缘，因此C正确；
4. 选项D：滑动变阻器的电阻线需要较大的电阻率，细铜丝的电阻率小、电阻小，不适合作为电阻线材料，因此D错误。
综上，正确选项为C。
【答案】
C
【知识点】
滑动变阻器构造、导体与绝缘体、电阻特性
【点评】
本题围绕滑动变阻器的基础构造展开，考查对各部分功能和特性的理解，属于基础概念类题目，需准确记忆滑动变阻器的相关知识点。
【难度系数】
0.3

2 小星观察到右图滑动变阻器的铭牌上标有“50 Ω 1.2 A”字样，“50 Ω”表示，“1.2 A”表示，滑片P移至中点时接入电路的阻值$R_{BP}=$Ω。滑动变阻器的电路图符号是。

滑动变阻器的最大阻值为50 Ω 允许通过的最大电流是1.2 A 25

【分析】
要解决本题，需掌握滑动变阻器铭牌参数的含义、滑片移动时接入电阻的计算方法，以及滑动变阻器的电路图符号。首先明确铭牌上两个数值的物理意义，再根据滑片位置计算接入电阻，最后对应电路图符号即可。
【解析】
1. 滑动变阻器铭牌上“50 Ω”的含义是：该滑动变阻器的最大阻值为50欧姆；“1.2 A”的含义是：允许通过该滑动变阻器的最大电流为1.2安培。
2. 滑片P移至中点时，接入电路的电阻为最大阻值的一半，因此$R_{BP}=50\ \Omega ÷ 2=25\ \Omega$。
3. 滑动变阻器的电路图符号为题目给出的图形，对应参考答案中的。
【答案】
滑动变阻器的最大阻值为50 Ω；允许通过的最大电流是1.2 A；25；
【知识点】
滑动变阻器、电阻计算
【点评】
本题考查滑动变阻器的基础知识点，属于初中物理的常规基础题，需准确记忆铭牌含义、阻值变化规律和电路图符号，难度较低。
【难度系数】
0.3

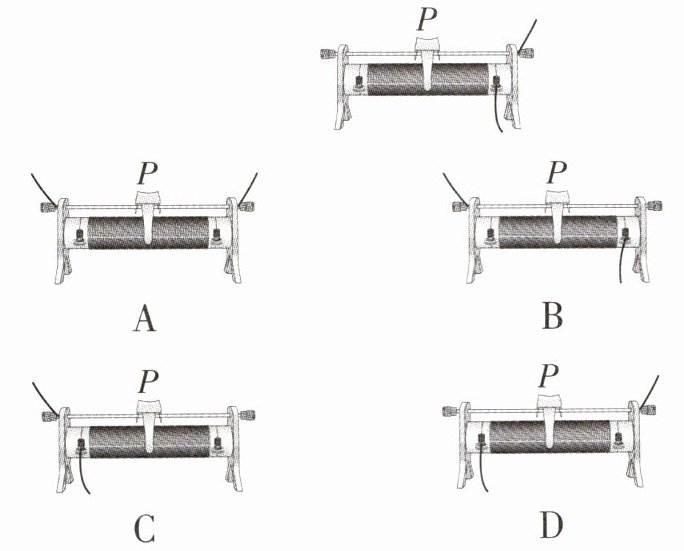

3 一题多变·滑动变阻器的使用 按照如图所示的接法分别将滑动变阻器接入电路，当滑片P左、右移动时，其连入电路中的电阻变化情况与图中相同的是（）

B

【分析】
滑动变阻器通过改变接入电路的电阻丝长度改变电阻，正确接法为“一上一下”接线，接入电路的电阻丝是下方接线柱与滑片P之间的部分，电阻变化由下方接线柱决定：接下方左接线柱时，滑片左移电阻变小、右移变大；接下方右接线柱时，滑片右移电阻变小、左移变大。需分析各选项接线，找到与原题接法电阻变化一致的选项。
【解析】
1. 分析各选项接线：
选项A：接滑动变阻器上方两个接线柱，接入金属杆，电阻始终为0，滑片移动时电阻不变，不符合要求。
选项B：接上方左接线柱和下方右接线柱，接入的电阻丝是下方右接线柱到滑片P的部分，滑片左移时电阻丝变长，电阻变大；滑片右移时电阻丝变短，电阻变小，与原题接法的电阻变化情况一致。
选项C：接上方左接线柱和下方左接线柱，接入的电阻丝是下方左接线柱到滑片P的部分，滑片左移电阻变小、右移变大，与原题变化相反，不符合。
选项D：接下方左接线柱和上方右接线柱，接入的电阻丝是下方左接线柱到滑片P的部分，滑片左移电阻变小、右移变大，与原题变化相反，不符合。
综上，符合要求的是选项B。
【答案】
B
【知识点】
滑动变阻器的使用
【点评】
本题考查滑动变阻器的接法及电阻变化判断，核心是明确接入电路的电阻丝范围，需准确分析接线柱连接情况，属于基础题型。
【难度系数】
0.5

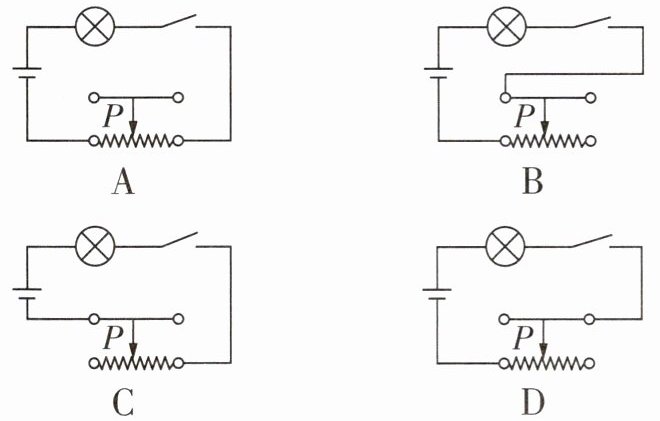

3.1 如图所示的变阻器四种不同接法的电路中,闭合开关后,当滑片向右移动时,电路中灯泡变亮的是 ()

C A项滑动变阻器全部接入电路,故无论如何调节滑片,接入电路的电阻均不变,故灯泡亮度没有变化,故A错误;B项滑动变阻器接入了左侧部分,故当滑片向右移时接入电路的电阻变大,故灯泡变暗,故B错误;C项滑动变阻器接入了右侧部分,故当滑片向右移时接入电路的电阻变小,故灯泡变亮,故C正确;D项滑动变阻器接入了左侧部分,故当滑片向右移时接入电路的电阻变大,故灯泡变暗,故D错误。故选:C。

【分析】
要解决该问题，需明确滑动变阻器的工作原理：通过改变接入电路中电阻丝的长度改变电阻，进而改变电路电流，影响灯泡亮度。判断滑动变阻器接法是否有效，需看是否遵循“一上一下”的接线原则，再分析滑片向右移动时，接入电路的电阻丝长度变化：若电阻变小，电流变大，灯泡变亮；若电阻变大，电流变小，灯泡变暗。
【解析】
逐个分析选项：
选项A：滑动变阻器接了下方两个接线柱，相当于接入全部电阻丝，无论滑片如何移动，接入电路的电阻都不变，电路电流不变，灯泡亮度无变化，故A错误。
选项B：滑动变阻器接了左上和左下接线柱，接入电路的是左侧电阻丝。当滑片向右移动时，左侧电阻丝长度变长，接入电阻变大，电路电流变小，灯泡变暗，故B错误。
选项C：滑动变阻器接入电路的是右侧电阻丝，当滑片向右移动时，右侧电阻丝长度变短，接入电阻变小，电路电流变大，灯泡变亮，故C正确。
选项D：滑动变阻器接了左上和右下接线柱，接入电路的是左侧电阻丝。当滑片向右移动时，左侧电阻丝长度变长，接入电阻变大，电路电流变小，灯泡变暗，故D错误。
【答案】
C
【知识点】
滑动变阻器的使用；电路动态分析
【点评】
本题考查滑动变阻器的正确接线规则及电路动态分析，属于基础题型，需掌握滑动变阻器“一上一下”的接线原则，结合滑片移动方向判断接入电阻的变化，进而分析灯泡亮度变化。
【难度系数】
0.6

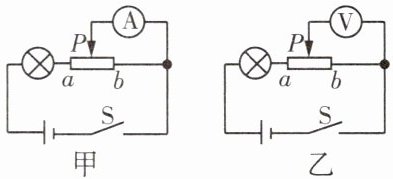

3.2 闭合开关后，如图所示的电路中，滑动变阻器连入电路中的电阻丝是段；如图所示的电路中，滑动变阻器连入电路中的电阻丝是段。（均填“aP”“Pb”或“ab”）

aP ab
【解析】 由题图甲可知,滑动变阻器接入电路中的是aP部分,Pb部分被电流表短路;由题图乙可知,电压表并联在了Pb部分,测量的是Pb部分的电压,由于电压表相当于断路,故ab部分全部接入电路中。

【分析】
要判断滑动变阻器接入电路的电阻丝段，需明确电流表相当于导线（会短路其并联部分）、电压表相当于断路（不影响电路通路）。对于甲图，电流表并联在Pb段两端，会短路Pb段，电流仅通过aP段；对于乙图，电压表并联在Pb段，因电压表相当于断路，电流会经过整个ab段电阻丝，据此分析即可得出结果。
【解析】
1. 分析甲图：电流表的电阻极小，相当于导线，会将与其并联的Pb段短路，电流从滑动变阻器的a端流入，经过滑片P，再通过电流表回到电路，因此滑动变阻器连入电路的电阻丝是aP段。
2. 分析乙图：电压表的电阻极大，相当于断路，不影响电路的通路，电流从滑动变阻器的a端流入，经过整个ab段电阻丝后回到电路，电压表并联在Pb段两端，测量的是Pb段的电压，因此滑动变阻器连入电路的电阻丝是ab段。
【答案】
aP；ab
【知识点】
滑动变阻器的使用；电流表、电压表的特点
【点评】
本题考查滑动变阻器接入电阻丝的判断，核心是掌握电流表相当于导线、电压表相当于断路的特点，需区分两种电路中电表的作用，避免混淆短路和断路的影响，属于基础电路分析题。
【难度系数】
0.5

4 下列用电器中不需要用到变阻器的是 ()

A.电视机或收音机上的音量调节旋钮
B.调温电熨斗
C.普通家用白炽灯
D.调光书写台灯

C 电视机或收音机上的音量调节旋钮,能改变电路的电阻,改变电路中的电流,改变电视机或收音机音量的大小,需要变阻器,A项不符合题意。调温电熨斗,能改变电路的电阻,改变电路中的电流,改变电熨斗的发热功率,改变电熨斗的温度,需要变阻器,B项不符合题意。普通家用白炽灯,不用改变亮度,不用改变灯泡的电流,不需要变阻器,C项符合题意。调光书写台灯,调光时改变了通过灯丝的电流,改变了灯泡的亮度,需要变阻器,D项不符合题意。故选:C。

【分析】首先明确变阻器的核心作用是通过改变接入电路的电阻来调整电路中的电流，进而调节用电器的工作参数（如音量、温度、亮度等）。接下来逐一分析各选项用电器的功能需求：若用电器需要调节工作参数，则需变阻器；若工作参数固定无需调节，则不需要变阻器。
【解析】A选项：电视机或收音机的音量调节旋钮，需通过改变电路电流来调整音量大小，要用到变阻器，不符合题意；B选项：调温电熨斗，需改变电路电流来调整发热功率，从而改变温度，要用到变阻器，不符合题意；C选项：普通家用白炽灯，工作时亮度固定，无需改变电路电流，不需要变阻器，符合题意；D选项：调光书写台灯，需改变电路电流来调整灯泡亮度，要用到变阻器，不符合题意。故选C。
【答案】C
【知识点】变阻器的应用、电路调节
【点评】本题考查变阻器在日常生活中的实际应用，解题关键是理解变阻器的功能是调节电路电流以改变用电器的工作状态，属于基础概念题，难度较低。
【难度系数】0.7

5 教材P86 图12.3-8改编 如图所示，电阻箱的示数为Ω，能接入的最大阻值为Ω。

2 035 9 999
【解析】 电阻箱的示数为2×1 000 Ω +3×10 Ω +5×1 Ω = 2 035 Ω。能接入的最大阻值为9×1 000 Ω +9×100 Ω +9×10 Ω +9×1 Ω =9 999 Ω。

【分析】
要读取电阻箱的示数，需明确每个旋钮对应的倍率，将旋钮上对准刻度线的数字乘以其对应倍率，再把各旋钮的结果相加；计算最大阻值时，只需将每个旋钮的最大数字9乘以各自倍率后求和即可。
【解析】
电阻箱的读数规则为：每个旋钮对准刻度线的数字乘以其下方标注的倍率，再将各结果相加。
1. 计算当前示数：
×1000旋钮对准数字2，对应阻值：$2×1000Ω=2000Ω$；
×100旋钮对准数字0，对应阻值：$0×100Ω=0Ω$；
×10旋钮对准数字3，对应阻值：$3×10Ω=30Ω$；
×1旋钮对准数字5，对应阻值：$5×1Ω=5Ω$；
总阻值：$2000Ω+0Ω+30Ω+5Ω=2035Ω$。
2. 计算最大阻值：每个旋钮取最大数字9，对应阻值总和：
$9×1000Ω+9×100Ω+9×10Ω+9×1Ω=9999Ω$。
【答案】
2035；9999
【知识点】
电阻箱的读数
【点评】
本题考查电阻箱的读数方法，需准确识别各旋钮的倍率，是电学基础仪器读数题，难度较低。
【难度系数】
0.2

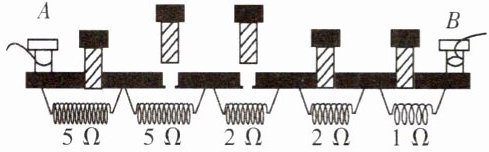

6 如图所示是插入式电阻箱的结构示意图。它的最大电阻值是Ω，图中A、B两个接线柱之间的电阻值是Ω。

15 7
【解析】 最大电阻就是当把所有的插头都拔出来时的电阻值,即所有电阻之和;题图所示电阻值就是已经拔出的插头对应的电阻大小之和。

【分析】
插入式电阻箱的工作原理是：铜塞插入时，对应电阻丝被短路，不接入电路；铜塞拔出时，对应电阻丝接入电路。计算最大电阻需将所有电阻丝阻值相加（所有铜塞都拔出）；计算当前A、B间电阻，只需将拔出的铜塞对应的电阻丝阻值相加。
【解析】
1. 计算最大电阻：所有电阻丝的阻值分别为5Ω、5Ω、2Ω、2Ω、1Ω，将它们相加，总和为5Ω+5Ω+2Ω+2Ω+1Ω=15Ω，即最大电阻值为15Ω。
2. 计算A、B间电阻：观察题图，拔出的铜塞对应电阻为5Ω和2Ω，因此接入电路的电阻值为5Ω+2Ω=7Ω。
【答案】
15；7
【知识点】
插入式电阻箱、串联电阻计算
【点评】
本题考查插入式电阻箱的读数方法，核心是理解铜塞通断对应的电阻接入情况，属于基础电学题，难度较低。
【难度系数】
0.7
