1[2026浙江台州质检]已知入射光线或折射光线，画出对应的折射光线或入射光线。
答案
1. 作图结果见
【解析】平行于主光轴的光线经凸透镜折射后过焦点;过凸透镜光心的光线其传播方向不变;平行于主光轴的光线经凹透镜折射后,其折射光线的反向延长线过焦点。
2[2025浙江杭州期中]请根据题意作图(保留作图痕迹):已知图中的凹透镜和凸透镜的焦距相同,根据两种透镜对光线的作用,画出已知光线的入射光线和折射光线。
答案
2. 作图结果见
【解析】延长线过另一侧焦点的光线经凹透镜折射后将平行于主轴射出,据此作出已知光线的入射光线;平行于主光轴的光线经凸透镜折射后,其折射光线过焦点。
3[2026浙江金华期中]要使光线发生如图所示的偏折，画出可使用的透镜元件。
答案
3. 作图结果见
【解析】凸透镜、平面镜、凹透镜都可使光的方向发生题图中的改变。题目要求为透镜元件,所以平面镜不符合题目要求。
4[2025浙江台州期中]眼睛是心灵的窗户，我们要有保护视力的意识。如图是李老师戴眼镜矫正视力的部分光路，此时像成在视网膜上，请在方框内画出矫正视力的透镜，并画出两条光线经晶状体折射后的光线。
答案
4. 作图结果见
【解析】凸透镜对光有会聚作用,凹透镜对光有发散作用。由图中光线情况可知,光线经矫正视力的透镜后发散,说明该眼镜是凹透镜;光线经晶状体后在视网膜上会聚成像。
5 如图所示，①画出图中由发光点S发出的两条光线经过凸透镜后的折射光线；②确定发光点S的像点并在图中用S'标出来。
答案
5. 作图结果见

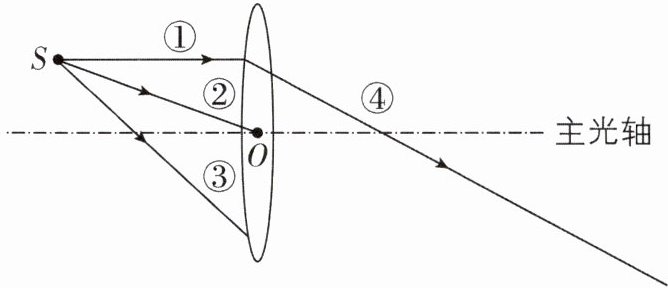

6[2026浙江金华期中]如图,发光点S发出的三条光线:①是平行于主光轴射入;②是经过光心O射入;③是任意射入。④是光线①经凸透镜折射后的折射光线。请在图中标出该透镜的焦点F并画出②和③的折射光线。
答案
6. 作图结果见
【解析】平行于主光轴的光线①经凸透镜折射后将过焦点,因此折射光线④与主光轴的交点即为凸透镜的焦点F;过凸透镜光心的光线②传播方向不改变;根据凸透镜的会聚性质画出光线③的折射光线。
7[2025浙江杭州期末,中]图中的光线经过平面镜反射后水平射向竖直放置的凸透镜,请画出平面镜的入射光线和凸透镜的折射光线。
答案
7. 作图结果见
【解析】过入射点作出法线,已知反射光线与平面镜的夹角为30°,可知反射角与入射角均为90°-30°=60°,据此在法线上侧画出入射光线;又知反射光线平行于凸透镜的主轴,可知折射光线过凸透镜的焦点。

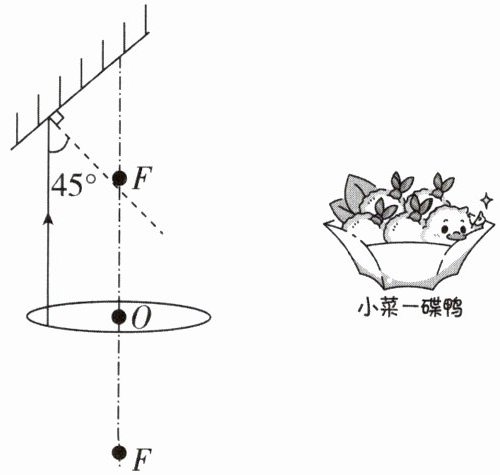

8[2026浙江嘉兴模拟,中]如图是投影仪的简化结构图,F为透镜焦点,射向平面镜的光线与凸透镜主光轴平行。请在图中画出凸透镜的入射光线和平面镜的反射光线。
小菜一碟鸭
小菜一碟鸭
答案
8. 作图结果见
【解析】折射光线平行于凸透镜主光轴的入射光线过焦点;图中入射角为45°,根据反射光线与入射光线分居法线两侧,反射角等于入射角,在法线上侧画出反射光线。
