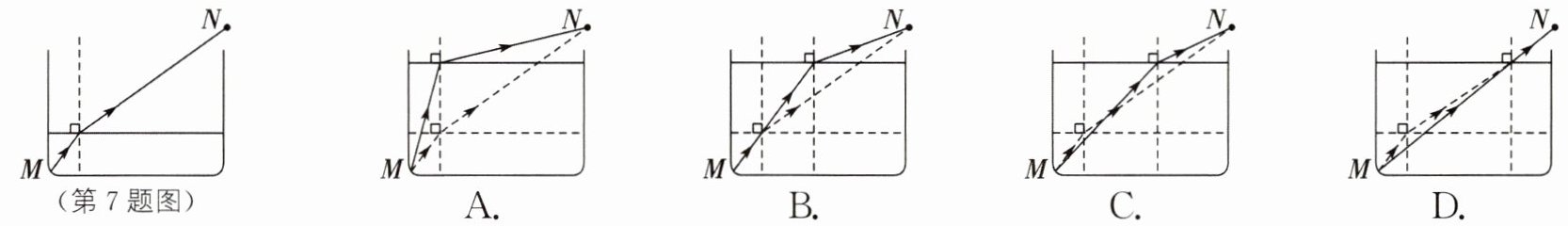

7. 如图所示为小明的眼睛在N点看到鱼缸内M点处鹅卵石的光路图。往鱼缸内注入更多水后，小明的眼睛在N点仍然可以看到鹅卵石。选项图中带箭头的虚线代表原来的光路，能正确反映水变多后小明看到鹅卵石的光路图的是（
（第7题图）
C
）（第7题图）
答案
7. C 光的折射规律中有这样一条规律:入射角增大时,折射角也增大,通过作图找出入射角和折射角,会发现A、B、D违背了上面的规律,故C正确。
8. [2024 盐城]如图所示，A'为人眼看到A 的像，请补全来自A 点进入人眼的光路图。
（第8题图）
（第9题图）
（第8题图）
（第9题图）
答案
8. 如图所示
〔解析〕人之所以能看到水中的A',是由A点反射的光线经水面折射后进入人眼,A的像是人眼逆着折射光线看到的,所以直接连接A'与人眼,与水面的交点即为入射点;连接入射点与A即为入射光线,连接入射点与人眼即为折射光线。

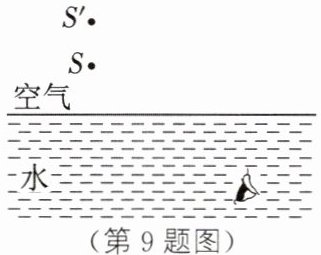

9. 如图所示，点S表示天空中的小鸟，点$S'$表示游泳者在水下看到的小鸟像，请画出游泳者看到小鸟的一条入射光线和对应的折射光线。（保留作图痕迹）
答案
9. 如图所示
〔解析〕点S'表示游泳者在水下看到的小鸟,则直接连接眼睛与S',与分界面的交点为入射点,连接S与入射点即为入射光线,眼睛与入射点的连线为折射光线,逆着折射光线看上去,看到了小鸟的像S'。

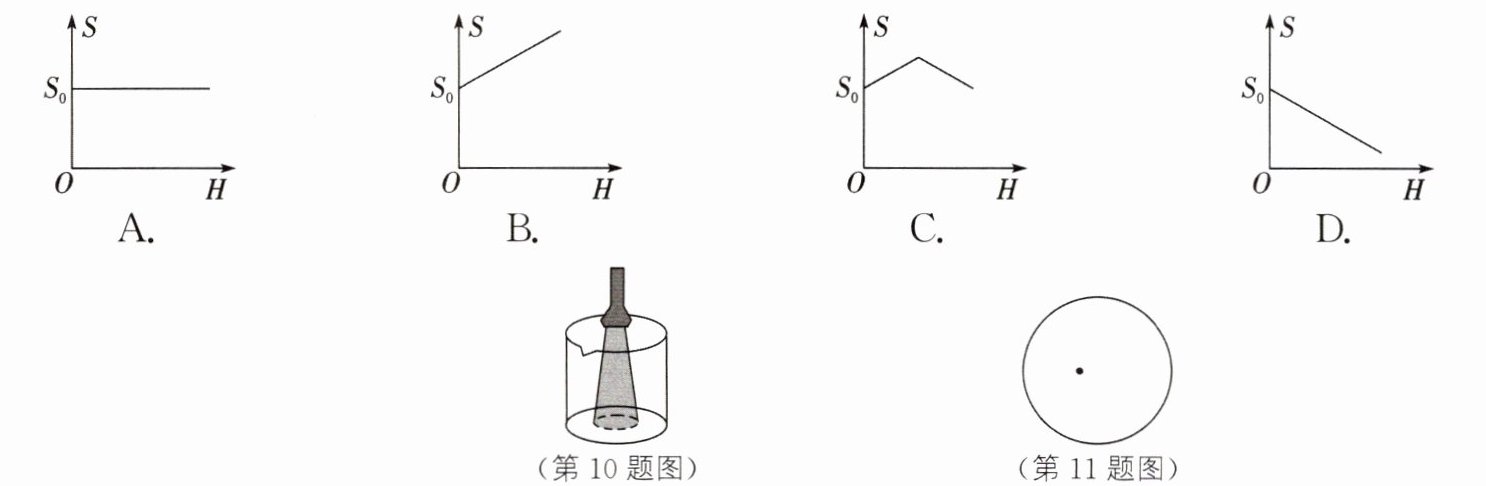

10. 如图所示，在烧杯正中心上方固定一手电筒光源，光线向下投射到空烧杯底部形成一个圆形光斑(图中虚线所示)，此时圆形光斑的面积大小为$ S_0 $。现在往烧杯中匀速注水，随着烧杯内液面高度$ H $的增加，正确描述圆形光斑面积$ S $的变化情况的大致图像是 (
D
)答案
10. D 当光从空气斜射入水中时,折射角小于入射角,如图为最左边和最右边折射光线的光路:
从图中可以看出,折射光线在原来光线的内侧,由此可以联想到周围光线都是如此,且水面越高,折射光线越靠近中间,面积越小,故D图为正确图线。

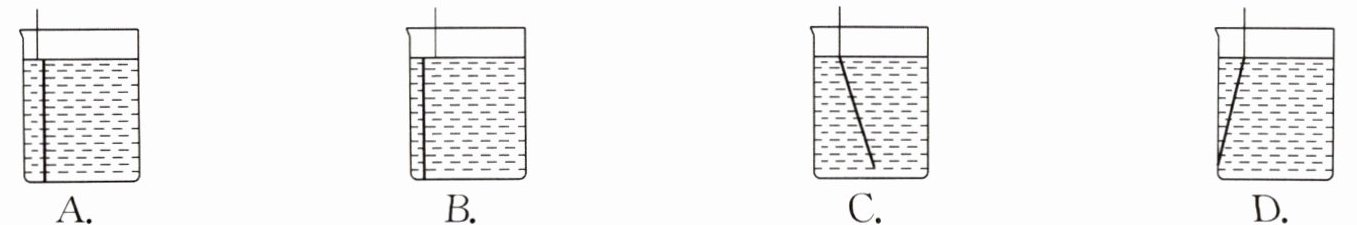

11. 一个圆柱形的烧杯内装水，将一根筷子竖直插入其中，位置比圆心偏左些（俯视图如图），现从侧面观察，能正确反映所看到的情景的选项图是 （
）
）答案
11. B 图为筷子竖直插入盛水烧杯内的俯视图,A处为筷子,ABP表示由筷子反射穿过烧杯壁B射向观察者P处的一条光线;ON为过B点沿半径方向的直线,即在B处和空气的分界面的法线。
上述光线则相当于在B处由水中射入空气中,图中的角i和角r分别为此光线的入射角和折射角,根据光的折射规律可知,应有∠r＞∠i;所以观察者在P处看到的筷子A的像A'的位置不是A的实际位置,即像A'的位置偏左;据此可知,筷子竖直插入烧杯中时,其侧视图应该与B图情况相符。
