三、作图题(3分)
16.「2026湖北武汉洪山期中节选，★☆」小梦同学在A点通过平面镜观察墙壁后面的物体(用点S表示)。请在图中画出小梦观察S的光路图，并保留作图痕迹。

16.解析 根据平面镜成像时像与物关于镜面对称,找到 S 在平面镜中的像 S',然后连接 A、S',AS' 与平面镜的交点即入射点 O,再连接 S、O,SO 为入射光线,OA 为反射光线,如图所示。

【分析】要画出A点通过平面镜看到S的光路，需利用平面镜成像的规律：像与物关于镜面对称，且反射光线的反向延长线经过像点。解题思路为：先确定S在平面镜中的像，再结合A点找到入射点，最后画出入射光线和反射光线，完成光路图。
【解析】1. 根据平面镜成像时像与物关于镜面对称，作出点S关于平面镜MN的对称点S'（S的虚像，对称辅助线用虚线）；2. 连接A、S'，该直线与平面镜MN的交点即为入射点O；3. 用带箭头的实线连接S和O，箭头指向O，得到入射光线SO；4. 用带箭头的实线连接O和A，箭头指向A，得到反射光线OA，保留所有作图痕迹。
【答案】（光路图：作出S的像S'，连接AS'交MN于O，SO为入射光线，OA为反射光线，与参考答案给出的图一致）
【知识点】平面镜成像、光的反射作图
【点评】本题是平面镜成像的基础作图题，核心是利用像与物的对称关系确定入射点，考查对平面镜成像原理和光路作图的掌握，属于光学基础题型。
【难度系数】0.5

四、实验探究题(共2小题,计31分)
17. 核心素养 科学探究「2026江西九江期中联考, ★☆」(10分)探究光发生折射时偏折角度大小的影响因素。

【猜想】
光从空气斜射入其他介质中时,传播方向发生偏折,某同学猜想偏折角度的大小可能与下列因素有关:
A. 入射角的大小;B. 介质的种类。
【证据】
(1)在三个相同烧杯中装入不同的液体,用激光笔向液面发射激光,测出入射角和折射角的大小。

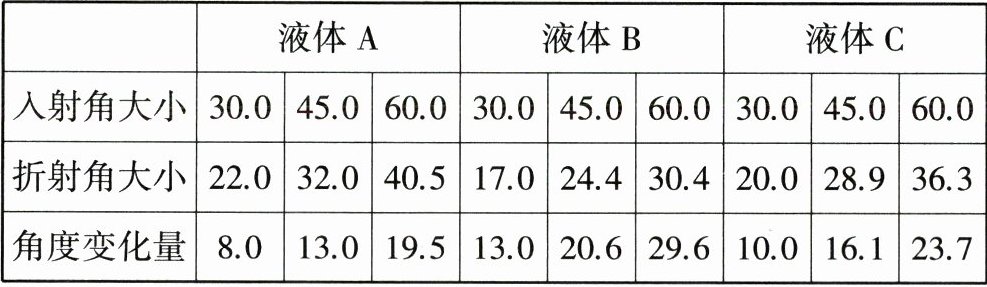

(2)多次实验后得到如下数据,仔细观察表格,该同学在记录数据时存在的错误是。

【解释】
(3)当光从空气垂直射入其他介质中时,光的传播方向(选填“改变”或“不变”)。
(4)分析实验数据可知,光从空气斜射入其他介质中时,偏折角度的大小与介质的种类(选填“有关”或“无关”);光从空气斜射入同一种介质中时,入射角越大,传播方向偏折的角度越。
【交流】该同学联想到光的色散现象,猜想光从空气斜射入其他介质中时,偏折角度的大小还可能与光的有关。

17.答案 【证据】(2)没有记录单位 【解释】(3)不变 (4)有关 大 【交流】颜色
解析 【证据】(2)入射角、折射角和角度变化量的单位是“°”,而表格中的数据没有记录入射角、折射角和角度变化量的单位。
【解释】(3)根据光的折射规律可知,当光从空气垂直射入其他介质中时,光的传播方向不变。
(4)由表格中数据可知,当入射角相同、液体种类不同时,折射角的大小不同,故光从空气斜射入其他介质中时,偏折角度的大小与介质的种类有关。当液体种类相同时,入射角越大,传播方向偏折的角度越大。
【交流】由光的色散现象可知,太阳光经过三棱镜后被分解成不同颜色的光,可猜想光从空气斜射入其他介质中时,偏折角度的大小还可能与光的颜色有关。

【分析】
首先明确实验数据记录的规范要求：物理量的记录需附带单位，据此判断表格记录的错误；再结合光的折射规律，分析垂直入射、斜射入不同介质及同介质时的偏折特点；最后联系光的色散现象，推导偏折角度的其他影响因素。
【解析】
【证据】(2) 物理量的记录必须包含单位，表格中入射角、折射角等数据未标注单位，因此存在的错误是没有记录单位。
【解释】(3) 根据光的折射规律，当光从空气垂直射入其他介质中时，光的传播方向不变。
(4) 分析实验数据：当入射角相同、液体种类不同时，折射角大小不同，说明偏折角度与介质种类有关；当液体种类相同、入射角增大时，折射角与入射角的差值（偏折角度）变大，因此入射角越大，偏折角度越大。
【交流】光的色散现象表明，不同颜色的光通过三棱镜时偏折程度不同，因此可猜想偏折角度的大小还可能与光的颜色有关。
【答案】
【证据】(2) 没有记录单位 【解释】(3) 不变 (4) 有关 大 【交流】颜色
【知识点】
光的折射规律，实验数据记录，光的色散
【点评】
本题是探究光折射偏折角度影响因素的实验题，考查实验数据记录的规范性、光的折射规律的应用，以及结合光的色散进行合理猜想，注重基础实验能力和知识迁移能力的考查。
【难度系数】
0.5
