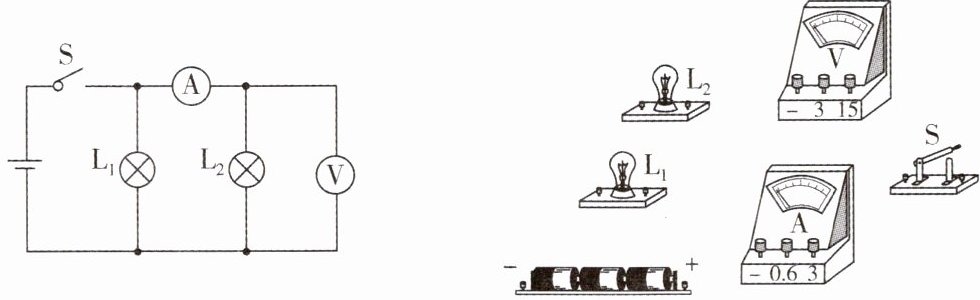

6. ★★★ 根据电路图连接实物图，电源电压为4.5 V，流过$\mathrm{L}_1$的电流是0.5 A，流过$\mathrm{L}_2$的电流是1 A。

图中，两灯并联，电流表与$\mathrm{L}_2$串联测通过$\mathrm{L}_2$的电流，电压表与$\mathrm{L}_2$并联测$\mathrm{L}_2$两端的电压，开关接在干路上控制整个电路；流过$\mathrm{L}_2$的电流是1 A，故电流表选用0~3 A大测量范围与$\mathrm{L}_2$串联；电源电压为4.5 V，故电压表选用0~15 V大测量范围与$\mathrm{L}_2$并联，根据电路图连接实物图。

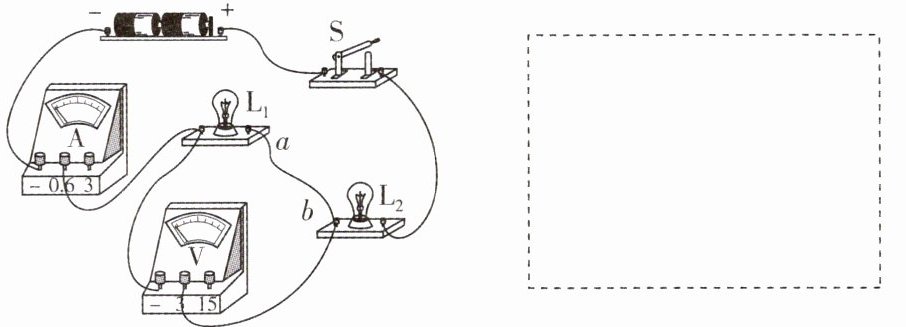

7. ★★★ 请根据图中的实物电路,在虚线框中画出对应的电路图。

由实物图可知，灯$\mathrm{L}_1$与$\mathrm{L}_2$串联，电流表测串联电路的电流，开关控制整个电路，电压表测$\mathrm{L}_1$两端的电压。

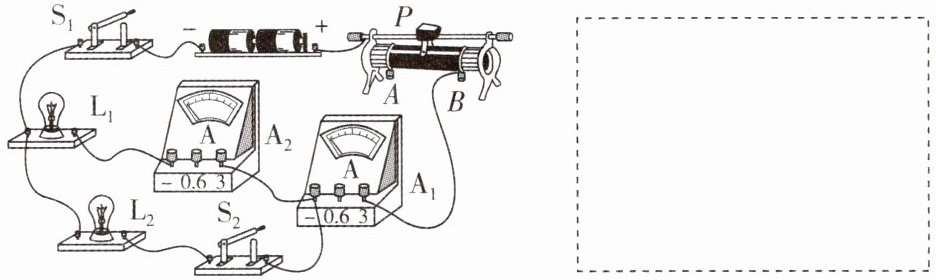

8. 请在虚线框内画出实物电路所对应的电路图,并标明各元件对应的字母。

由实物图可知，两灯并联后与滑动变阻器串联，开关$\mathrm{S}_1$在干路上控制整个电路，开关$\mathrm{S}_2$在$\mathrm{L}_2$支路，$\mathrm{A}_1$在干路上，$\mathrm{A}_2$在$\mathrm{L}_1$支路上。

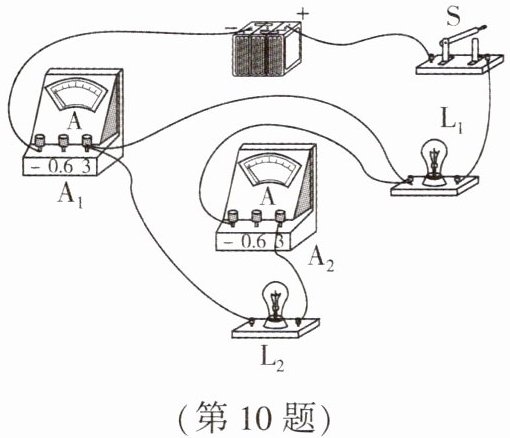

10. 在图中只改动一根导线(在连错的导线上画“×”,再画出正确的连线),符合$\mathrm{L}_1$、$\mathrm{L}_2$并联,电流表$\mathrm{A}_1$测干路电流,$\mathrm{A}_2$测灯$\mathrm{L}_2$的电流,开关控制所有用电器的电路。

开关S控制所有的用电器，说明在干路上，电流表$\mathrm{A}_2$测量灯泡$\mathrm{L}_2$的电流，电流表$\mathrm{A}_1$测量干路电流，电流从正极流出，流经开关后分流，一条经过灯泡$\mathrm{L}_1$，另外一条经过灯泡$\mathrm{L}_2$、电流表$\mathrm{A}_2$后再汇合后一同经过电流表$\mathrm{A}_1$回到负极，而题图电路图电流表$\mathrm{A}_2$是负进正出，连接错误。应让电流经过开关后直接分一条支路经过灯泡$\mathrm{L}_2$、$\mathrm{A}_2$后再流经$\mathrm{A}_1$，故去掉灯泡$\mathrm{L}_2$左接线柱与电流表正接线柱间的导线，将灯泡$\mathrm{L}_1$的右侧接线柱与灯泡$\mathrm{L}_2$的左侧接线柱相连即可。
