6. 某船上装有平衡警示电路,其中S为重力开关,金属片M可绕O点自由转动.当船水平时,M在a、b中间;当船左倾到一定程度时,绿灯亮、电铃响;当船右倾到一定程度时,红灯亮、电铃响.请完成电路图.
答案
6.
解析
【分析】
我们先梳理题目要求的工作逻辑：船左倾金属片M接触a时，绿灯亮、电铃响；船右倾M接触b时，红灯亮、电铃响。首先可以判断电铃是两个工作状态都需要工作的元件，因此电铃必须接在干路中，保证任意一条支路接通时电流都能经过电铃。接下来分析两个灯的连接：绿灯和红灯不需要同时工作，属于并联关系，绿灯的一端接接线柱a，红灯的一端接接线柱b，最后将绿灯和红灯的另一端连接在一起，接入电铃未连接电源的一侧，就能满足所有工作要求。
【解析】
1. 确定干路元件：电铃在两种工况下都要工作，因此电铃设置在干路，所有支路的电流都必须经过电铃回到电源。
2. 连接独立支路：将绿灯的其中一个接线柱与圆形装置的a接线柱相连，红灯的其中一个接线柱与圆形装置的b接线柱相连。
3. 完成公共端连接：把绿灯和红灯剩下的另一个接线柱用导线连接在一起，最终接到电铃远离电源的接线端上。
验证通路：当M向左接触a时，电流路径为电源→S→O→M→a→绿灯→电铃→电源，绿灯亮、电铃响；当M向右接触b时，电流路径为电源→S→O→M→b→红灯→电铃→电源，红灯亮、电铃响，完全符合题目要求。
【答案】
【知识点】
串并联电路，电路逻辑设计
【点评】
本题的核心突破口是抓住“两种状态下电铃都工作”的特点，快速确定电铃在干路的位置，避免错误把电铃放到某一条支路里，再根据两个灯独立工作的特点设计并联支路，就能顺利完成电路连接。
【难度系数】
0.6
我们先梳理题目要求的工作逻辑：船左倾金属片M接触a时，绿灯亮、电铃响；船右倾M接触b时，红灯亮、电铃响。首先可以判断电铃是两个工作状态都需要工作的元件，因此电铃必须接在干路中，保证任意一条支路接通时电流都能经过电铃。接下来分析两个灯的连接：绿灯和红灯不需要同时工作，属于并联关系，绿灯的一端接接线柱a，红灯的一端接接线柱b，最后将绿灯和红灯的另一端连接在一起，接入电铃未连接电源的一侧，就能满足所有工作要求。
【解析】
1. 确定干路元件：电铃在两种工况下都要工作，因此电铃设置在干路，所有支路的电流都必须经过电铃回到电源。
2. 连接独立支路：将绿灯的其中一个接线柱与圆形装置的a接线柱相连，红灯的其中一个接线柱与圆形装置的b接线柱相连。
3. 完成公共端连接：把绿灯和红灯剩下的另一个接线柱用导线连接在一起，最终接到电铃远离电源的接线端上。
验证通路：当M向左接触a时，电流路径为电源→S→O→M→a→绿灯→电铃→电源，绿灯亮、电铃响；当M向右接触b时，电流路径为电源→S→O→M→b→红灯→电铃→电源，红灯亮、电铃响，完全符合题目要求。
【答案】
【知识点】
串并联电路，电路逻辑设计
【点评】
本题的核心突破口是抓住“两种状态下电铃都工作”的特点，快速确定电铃在干路的位置，避免错误把电铃放到某一条支路里，再根据两个灯独立工作的特点设计并联支路，就能顺利完成电路连接。
【难度系数】
0.6

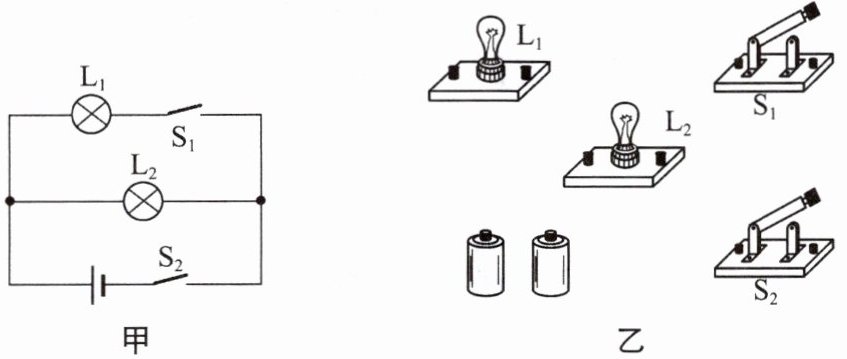

7. 请你根据如图甲所示的电路图连接如图乙所示的实物电路.
答案
7.
解析
【分析】
首先先分析甲图的电路结构：电流从电源正极流出后分为两条独立支路，第一条支路仅经过灯泡L2，第二条支路经过灯泡L1和开关S1，两条支路的电流汇合后，共同经过干路开关S2回到电源负极，因此L1与L2是并联关系，S1只控制L1，S2在干路控制整个电路。连接实物时可以采用“先串后并”的方法：先将电源、S2、S1、L1依次连接成一条完整的串联回路，再将L2并联接入到对应的两个公共节点上，这样可以避免连线混乱，同时要注意导线不能交叉，所有导线端点都要接在元件的接线柱上。
【解析】
步骤1：先将两节干电池首尾相连（一节的负极接另一节的正极），组装成总电源。
步骤2：选取其中一条支路完成串联：从电源正极出发，依次连接L1的一个接线柱、L1的另一个接线柱连接S1的一个接线柱、S1的另一个接线柱连接S2的一个接线柱、S2的另一个接线柱回到电源负极，此时这条串联回路已经连通。
步骤3：完成并联部分的连接：将灯泡L2的两个接线柱，分别用导线连接到电源正极侧的公共节点、以及S1和S2之间的公共节点上，这样L2就并联在电路中，完全符合电路图的连接要求，保证最终连线无交叉即可。
【答案】
【知识点】
并联电路连接，实物电路连线
【点评】
本题考查根据电路图连接并联实物电路，核心是区分干路和支路的元件，明确两个开关各自的控制对象，使用先串后并的连线方法可以大幅降低出错概率，需要注意连线不能交叉，所有接线都要固定在元件接线柱上，不能出现导线虚接的情况。
【难度系数】
0.6
首先先分析甲图的电路结构：电流从电源正极流出后分为两条独立支路，第一条支路仅经过灯泡L2，第二条支路经过灯泡L1和开关S1，两条支路的电流汇合后，共同经过干路开关S2回到电源负极，因此L1与L2是并联关系，S1只控制L1，S2在干路控制整个电路。连接实物时可以采用“先串后并”的方法：先将电源、S2、S1、L1依次连接成一条完整的串联回路，再将L2并联接入到对应的两个公共节点上，这样可以避免连线混乱，同时要注意导线不能交叉，所有导线端点都要接在元件的接线柱上。
【解析】
步骤1：先将两节干电池首尾相连（一节的负极接另一节的正极），组装成总电源。
步骤2：选取其中一条支路完成串联：从电源正极出发，依次连接L1的一个接线柱、L1的另一个接线柱连接S1的一个接线柱、S1的另一个接线柱连接S2的一个接线柱、S2的另一个接线柱回到电源负极，此时这条串联回路已经连通。
步骤3：完成并联部分的连接：将灯泡L2的两个接线柱，分别用导线连接到电源正极侧的公共节点、以及S1和S2之间的公共节点上，这样L2就并联在电路中，完全符合电路图的连接要求，保证最终连线无交叉即可。
【答案】
【知识点】
并联电路连接，实物电路连线
【点评】
本题考查根据电路图连接并联实物电路，核心是区分干路和支路的元件，明确两个开关各自的控制对象，使用先串后并的连线方法可以大幅降低出错概率，需要注意连线不能交叉，所有接线都要固定在元件接线柱上，不能出现导线虚接的情况。
【难度系数】
0.6

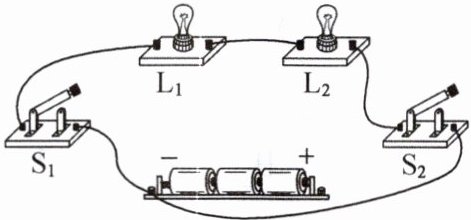

8. 在图中补充一根导线,完成实物电路的连接.要求:两灯并联,$\mathrm{S}_{1}$、$\mathrm{S}_{2}$分别控制$\mathrm{L}_{1}$、$\mathrm{L}_{2}$.
答案
8.
解析
【分析】
我们按照以下思路逐步推导：
1. 先明确题目要求：两灯并联，即两个灯泡两端都分别直接连接到电源的两极；S₁单独控制L₁，说明S₁必须和L₁串联在同一条支路；S₂单独控制L₂，说明S₂必须和L₂串联在另一条支路，两条支路互不干扰。
2. 梳理现有电路：当前电路中电流从电源正极流出，依次经过S₂、L₂、L₁、S₁回到电源负极，两灯处于串联状态，两个开关都控制整个电路，不符合题目的并联要求。
3. 确定补线逻辑：仅添加一根导线，拆分出两条独立的支路，既满足并联的结构要求，又不会出现电源短路，同时保证两个开关各自只控制对应支路的灯泡。
【解析】
要实现题目要求的电路效果：
1. 构造第一条支路：让电流从电源正极出发，经过S₂、L₂后直接回到电源负极，保证S₂仅控制L₂；
2. 构造第二条支路：让电流从电源正极出发，经过S₁、L₁后直接回到电源负极，保证S₁仅控制L₁；
最终仅需补充一根导线，将对应接线柱连接，即可同时满足两灯并联、两个开关分别控制对应灯泡的要求，完成后的电路无短路、跨支路控制的问题。
【答案】
【知识点】
并联电路连接，开关的控制作用
【点评】
本题属于实物电路改接类基础题，重点考察对并联电路结构特点、支路开关控制特性的理解，解题时要注意规避电源短路，同时保证每个开关仅控制指定的灯泡，不要出现开关跨支路控制其他用电器的问题。
【难度系数】
0.6
我们按照以下思路逐步推导：
1. 先明确题目要求：两灯并联，即两个灯泡两端都分别直接连接到电源的两极；S₁单独控制L₁，说明S₁必须和L₁串联在同一条支路；S₂单独控制L₂，说明S₂必须和L₂串联在另一条支路，两条支路互不干扰。
2. 梳理现有电路：当前电路中电流从电源正极流出，依次经过S₂、L₂、L₁、S₁回到电源负极，两灯处于串联状态，两个开关都控制整个电路，不符合题目的并联要求。
3. 确定补线逻辑：仅添加一根导线，拆分出两条独立的支路，既满足并联的结构要求，又不会出现电源短路，同时保证两个开关各自只控制对应支路的灯泡。
【解析】
要实现题目要求的电路效果：
1. 构造第一条支路：让电流从电源正极出发，经过S₂、L₂后直接回到电源负极，保证S₂仅控制L₂；
2. 构造第二条支路：让电流从电源正极出发，经过S₁、L₁后直接回到电源负极，保证S₁仅控制L₁；
最终仅需补充一根导线，将对应接线柱连接，即可同时满足两灯并联、两个开关分别控制对应灯泡的要求，完成后的电路无短路、跨支路控制的问题。
【答案】
【知识点】
并联电路连接，开关的控制作用
【点评】
本题属于实物电路改接类基础题，重点考察对并联电路结构特点、支路开关控制特性的理解，解题时要注意规避电源短路，同时保证每个开关仅控制指定的灯泡，不要出现开关跨支路控制其他用电器的问题。
【难度系数】
0.6

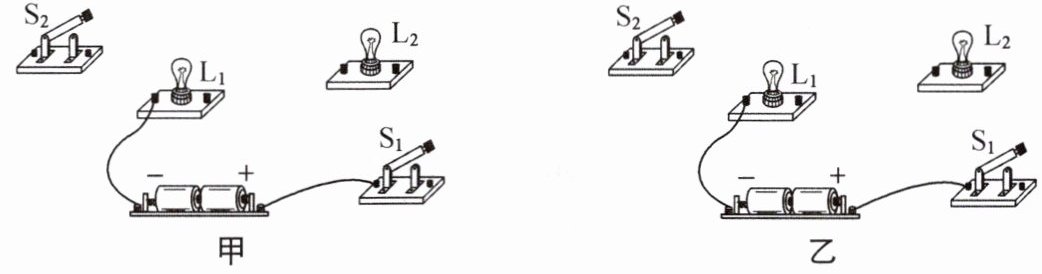

9. 利用如图所示的器材，按下列要求分别完成两种不同的实物电路连接：①$\mathrm{S}_{1}$闭合、$\mathrm{S}_{2}$断开，灯$\mathrm{L}_{1}$亮，$\mathrm{L}_{2}$不亮；②$\mathrm{S}_{1}$、$\mathrm{S}_{2}$同时闭合，灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$都亮；③$\mathrm{S}_{1}$、$\mathrm{S}_{2}$同时断开，灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$都不亮。
答案
9. 甲：
乙：
解析
【分析】
我们先从题目给出的三个工作要求逆向推导电路结构：首先条件③说明S1断开时两灯都不工作，因此S1一定是干路的总开关，所有用电器的电流都必须经过S1；再结合条件①和②，S1闭合、S2断开时只有L1亮，两开关都闭合时两灯都亮，说明S2仅控制L2的通断，L1的工作不受S2影响，因此两灯为并联结构，L1单独作为一条支路，S2和L2串联作为另一条支路。接下来只需要在已有的接线基础上，完成两种不同接入点的并联连线，就能满足全部要求。
【解析】
1. 先明确电路逻辑：两灯并联，S1在干路控制整个电路，S2与L2串联，仅对L2所在支路起控制作用。
2. 甲图连接步骤：将S1未接线的接线柱同时连接L1的右接线柱和S2的一个接线柱，再把S2的另一接线柱接L2的一个接线柱，最后将L2的剩余接线柱接到L1靠近电源负极的接线柱上，即可满足全部工作条件。
3. 乙图连接步骤：调整接线接入点，将S1未接线的接线柱同时连接L1的右接线柱和S2的一个接线柱，S2另一接线柱接L2的一个接线柱，L2的剩余接线柱直接接电源负极侧，得到和甲不同的第二种合规连接，同样满足所有要求。
整个连线过程要注意导线接在接线柱上，不能出现电源短路的问题。
【答案】
甲： 乙：
【知识点】
并联电路特点，实物电路连接，开关控制作用
【点评】
本题属于电路设计类的实物连线题，需要学生根据给定的工作状态逆向推导电路结构，重点考察对并联电路支路独立工作特点的理解，同时要求完成两种不同的合规连接，能很好锻炼学生的电路逻辑推导能力，连线时要注意避免短路、断路的错误。
【难度系数】
0.6
我们先从题目给出的三个工作要求逆向推导电路结构：首先条件③说明S1断开时两灯都不工作，因此S1一定是干路的总开关，所有用电器的电流都必须经过S1；再结合条件①和②，S1闭合、S2断开时只有L1亮，两开关都闭合时两灯都亮，说明S2仅控制L2的通断，L1的工作不受S2影响，因此两灯为并联结构，L1单独作为一条支路，S2和L2串联作为另一条支路。接下来只需要在已有的接线基础上，完成两种不同接入点的并联连线，就能满足全部要求。
【解析】
1. 先明确电路逻辑：两灯并联，S1在干路控制整个电路，S2与L2串联，仅对L2所在支路起控制作用。
2. 甲图连接步骤：将S1未接线的接线柱同时连接L1的右接线柱和S2的一个接线柱，再把S2的另一接线柱接L2的一个接线柱，最后将L2的剩余接线柱接到L1靠近电源负极的接线柱上，即可满足全部工作条件。
3. 乙图连接步骤：调整接线接入点，将S1未接线的接线柱同时连接L1的右接线柱和S2的一个接线柱，S2另一接线柱接L2的一个接线柱，L2的剩余接线柱直接接电源负极侧，得到和甲不同的第二种合规连接，同样满足所有要求。
整个连线过程要注意导线接在接线柱上，不能出现电源短路的问题。
【答案】
甲：
乙：【知识点】
并联电路特点，实物电路连接，开关控制作用
【点评】
本题属于电路设计类的实物连线题，需要学生根据给定的工作状态逆向推导电路结构，重点考察对并联电路支路独立工作特点的理解，同时要求完成两种不同的合规连接，能很好锻炼学生的电路逻辑推导能力，连线时要注意避免短路、断路的错误。
【难度系数】
0.6

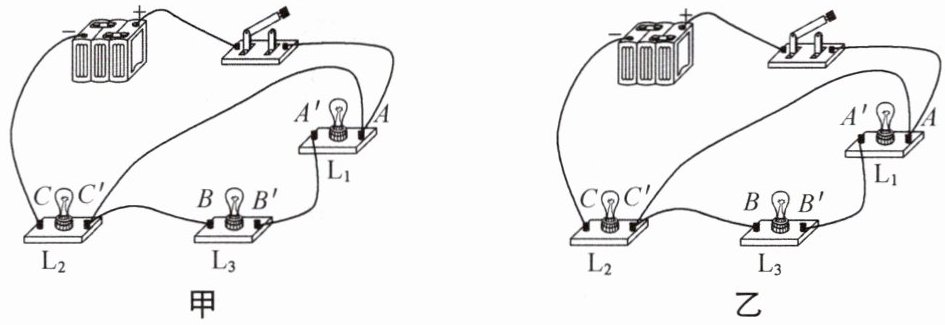

10. 某同学连接的电路如图所示，请按如下要求改动电路.
(1)在图甲电路中去掉一根导线(在该导线上打“×”)使三盏灯串联.
(2)在图乙电路中加上一根导线使三盏灯并联.
(1)在图甲电路中去掉一根导线(在该导线上打“×”)使三盏灯串联.
(2)在图乙电路中加上一根导线使三盏灯并联.
答案
10. (1)
(2)
解析:(1)要使三盏灯串联,电流应只有一条路径,由题图甲可知,应去掉导线$AC'$.(2)要使三盏灯并联,应让电流分别流过三盏灯泡,由题图乙可知,可用导线连接$B'$、$C$(或$A'$、$C$).电流的三条路径分别为①正极→开关→$A$→$A'$→$B'$→$C$→负极,②正极→开关→$A$→$C'$→$C$→负极,③正极→开关→$A$→$C'$→$B$→$B'$→$C$→负极.
解析
【分析】
首先明确两个小问的目标电路特征：第一问要三灯串联，串联电路的核心是电流只有一条路径，必须依次经过所有三个灯泡，不能出现任何分支绕开某盏灯的情况。我们可以先顺着图甲的电流走向梳理现有路径，找到那根让电流可以跳过某盏灯的多余导线，将它去掉就能实现串联。第二问要三灯并联，并联电路的核心是三盏灯的两端都要分别直接连通到电源的正、负极侧，每盏灯都有独立的电流通路，我们梳理图乙现有电路的接线情况，找到缺失的连接点，补上对应的导线就能满足三灯并联的要求。
【解析】
(1) 要实现三盏灯串联，电流只能有一条路径，依次经过所有灯泡：从电源正极出发，经过开关后顺次流过L₁的灯丝、L₃的灯丝、L₂的灯丝，最终回到电源负极。观察图甲的导线，导线AC'是多余的，在这根导线上打“×”去掉后，电流就只能依次经过三盏灯，实现三灯串联。
(2) 要实现三盏灯并联，需要让三盏灯各自拥有独立的电流通路，三盏灯的一端都连通到电源正极侧，另一端都连通到电源负极侧。观察图乙现有电路，添加一根导线连接B'、C（或A'、C）后，三条独立电流路径分别为：①正极→开关→A→A'→B'→C→负极，②正极→开关→A→C'→C→负极，③正极→开关→A→C'→B→B'→C→负极，三盏灯各自独立工作，互不影响，实现三灯并联。
【答案】
【知识点】
串联电路特点，并联电路特点，实物电路改接
【点评】
本题是初中电路入门的经典改接习题，核心考察对串并联电路本质特征的理解，不需要死记硬背改接技巧，只需要通过电流流向法梳理现有电路的通路，对照目标电路的路径要求，就能快速定位需要删除或者添加的导线，能很好地锻炼学生分析实物电路的能力。
【难度系数】
0.6
首先明确两个小问的目标电路特征：第一问要三灯串联，串联电路的核心是电流只有一条路径，必须依次经过所有三个灯泡，不能出现任何分支绕开某盏灯的情况。我们可以先顺着图甲的电流走向梳理现有路径，找到那根让电流可以跳过某盏灯的多余导线，将它去掉就能实现串联。第二问要三灯并联，并联电路的核心是三盏灯的两端都要分别直接连通到电源的正、负极侧，每盏灯都有独立的电流通路，我们梳理图乙现有电路的接线情况，找到缺失的连接点，补上对应的导线就能满足三灯并联的要求。
【解析】
(1) 要实现三盏灯串联，电流只能有一条路径，依次经过所有灯泡：从电源正极出发，经过开关后顺次流过L₁的灯丝、L₃的灯丝、L₂的灯丝，最终回到电源负极。观察图甲的导线，导线AC'是多余的，在这根导线上打“×”去掉后，电流就只能依次经过三盏灯，实现三灯串联。
(2) 要实现三盏灯并联，需要让三盏灯各自拥有独立的电流通路，三盏灯的一端都连通到电源正极侧，另一端都连通到电源负极侧。观察图乙现有电路，添加一根导线连接B'、C（或A'、C）后，三条独立电流路径分别为：①正极→开关→A→A'→B'→C→负极，②正极→开关→A→C'→C→负极，③正极→开关→A→C'→B→B'→C→负极，三盏灯各自独立工作，互不影响，实现三灯并联。
【答案】
【知识点】
串联电路特点，并联电路特点，实物电路改接
【点评】
本题是初中电路入门的经典改接习题，核心考察对串并联电路本质特征的理解，不需要死记硬背改接技巧，只需要通过电流流向法梳理现有电路的通路，对照目标电路的路径要求，就能快速定位需要删除或者添加的导线，能很好地锻炼学生分析实物电路的能力。
【难度系数】
0.6
