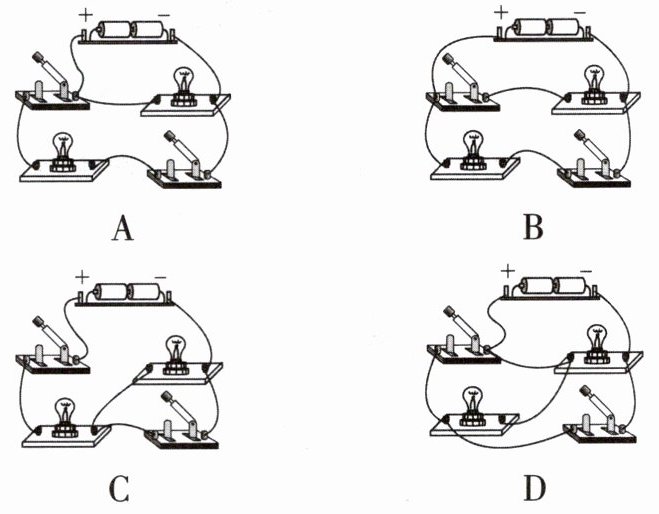

1[2025湖北武汉期末,中]如图所示的电路中,开关都闭合后两个灯泡都短路的是 (
D
) 答案
D 【解析】A和B中开关都闭合后,两灯泡中都有电流流过,均不会短路,故A、B不符合题意;C中开关都闭合后,右侧上面的灯泡的两端被导线相连,该灯泡短路,另一个灯泡中有电流通过,能发光,没有短路,故C不符合题意;D中开关都闭合后,电源的两端被导线直接相连,会造成电源短路,两个灯泡都不发光,即两个灯泡都短路,故D符合题意。故选D。
2[2026山西临汾期中,中]如图所示,为一种温度自动报警器的电路图(⊗表示电铃),S₂为温控开关,当温度达到设定值时,S₂会自动断开。使用时,先闭合S₁、S₂,下列判断正确的是 (
A.若温度未达到设定值,则灯亮、电铃不响
B.若温度未达到设定值,则灯不亮、电铃不响
C.若温度达到设定值,则灯不亮、电铃响
D.若温度达到设定值,则灯亮、电铃不响
A
)A.若温度未达到设定值,则灯亮、电铃不响
B.若温度未达到设定值,则灯不亮、电铃不响
C.若温度达到设定值,则灯不亮、电铃响
D.若温度达到设定值,则灯亮、电铃不响
答案
A 【解析】若温度未达到设定值,即开关S₁、S₂都处于闭合状态,电铃被短路,不会响,灯泡中有电流通过,会发光,故A正确,B错误;若温度达到设定值,即温控开关S₂断开,电铃、灯泡串联接入电路,灯泡亮,电铃也响,故CD错误。故选A。
3[2025陕西安康期中,中]现代建筑的电线多是敷设在墙体中的。如图甲是高层建筑的墙体中绞在一起的三根电线,可以用如图乙所示的“测量仪”把三根电线区分开。小华将N、P连在一起时,小明将“测量仪”的两端分别与X、Z相连,小灯泡发光;小华将M、P连在一起时,小明将“测量仪”的两端分别与X、Y相连,小灯泡发光。下列说法正确的是 (
A.M 和 Y在同一根电线上
B.M 和 X在同一根电线上
C.N 和 X在同一根电线上
D.P 和 Z在同一根电线上
小心踩坑鸭
A
)A.M 和 Y在同一根电线上
B.M 和 X在同一根电线上
C.N 和 X在同一根电线上
D.P 和 Z在同一根电线上
小心踩坑鸭
答案
A 【解析】小华将N、P连在一起时,小明将“测量仪”的两端分别与X、Z相连,小灯泡发光,说明电路是通路,说明未连入的M和Y在同一根电线上。同理,小华将M、P连在一起时,小明将“测量仪”的两端分别与X、Y相连,小灯泡发光,说明N和Z在同一根电线上。由上述分析可知,M和Y在同一根电线上,N和Z在同一根电线上,P和X在同一根电线上,故A正确,B、C、D错误。

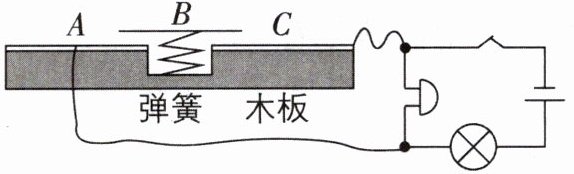

4[中]如图是具有报警功能的文物展示台，该展示台由木板、弹簧、金属片A、B、C和报警电路组成。当文物被搬离展示台时，金属片B在弹簧弹力的作用下与金属片A、C分开，这时灯
亮
（填“亮”或“不亮”），电铃响
（填“响”或“不响”）。答案
亮 响 【解析】当文物被搬离展示台时,金属片B在弹簧弹力的作用下与金属片A、C分开,灯泡和电铃中均有电流通过,此时灯亮,电铃响。

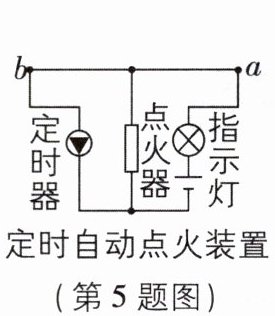

5[偏难]小明设计了烟花定时自动点火装置，原理如图所示。装置中的点火器中有电流通过时，会自动点燃烟花，定时器相当于一个开关，可控制点火时间。为完善设计方案，还需要在
a
（填“a”或“b”）处安装一个开关S，断开此开关时，指示灯熄灭，整个装置停止工作。点燃烟花前，定时器是闭合
（填“断开”或“闭合”）的。加装定时器的目的是进行倒计时,延时点燃烟花,避免点燃烟花时造成人员伤害(合理即可)
。答案
a 闭合 进行倒计时,延时点燃烟花,避免点燃烟花时造成人员伤害(合理即可) 【解析】由题知,断开开关,指示灯熄灭,整个装置停止工作,所以该开关应控制整个电路,由电路图可知,开关S应安装在a处;点燃烟花前,为使点火器短路,定时器应是闭合的。加装定时器的目的是进行倒计时,延时点燃烟花,避免点燃烟花时造成人员伤害。
6[2026江苏无锡质检,中]如图是某人连接的电路,闭合开关后,小电动机不能转动,请在接错的那一根导线上打一个“×”,并用笔画线代替导线,画出正确的连线。
答案
如图所示(答案不唯一)
7 核心素养物理思维[2026江苏扬州期末,偏难]如图所示的电路中,若闭合开关S₁和S₂,断开S₃,则小灯泡L₁
不亮
,L₂亮
(前两空均填“亮”或“不亮”);若开关S₁、S₂、S₃均闭合,则电路短路
,此时电源将会烧毁。答案
不亮 亮 短路 【解析】题图所示的电路,若闭合开关S₁和S₂,断开S₃,小灯泡L₁被短路,则小灯泡L₁不亮,L₂亮;若开关S₁、S₂、S₃均闭合,则电路短路,此时电源将会烧毁。
