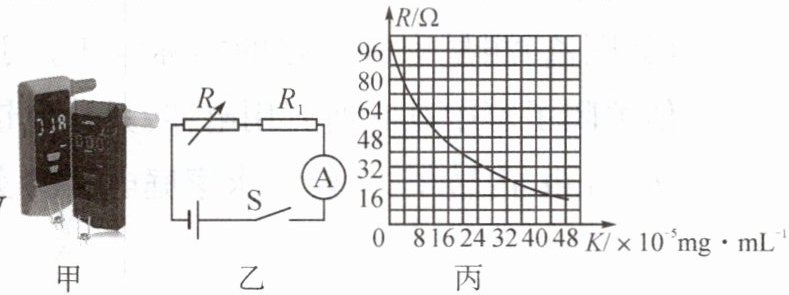

5. (多选)(2024·宜宾)我国交规规定,酒后不能开车。如图甲是一种对驾驶员进行检测的呼气式酒精测试仪,其简化电路如图乙所示,测试仪里面装有酒精气体传感器,它是一种气敏电阻,用符号“”表示,其阻值R随酒精气体浓度K变化的图像如图丙所示。已知电源电压为12V,$R_{1}$是阻值为20Ω的定值电阻,设血液酒精浓度$M= 呼出酒精气体浓度K×2500$,当血液酒精浓度$≥0.2mg/mL$时,属于饮酒驾驶。下列说法正确的是()

A. 酒精气体浓度越大,电流表示数越大
B. 刚达到饮酒驾驶时,R的阻值为64Ω
C. 电流表示数为0.12A时,不属于饮酒驾驶
D. 达到饮酒驾驶,电路消耗的最小功率为1.44W

ABC

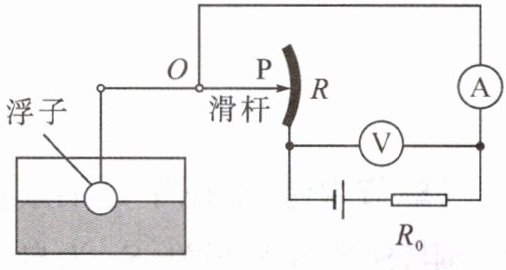

6. (2024·江汉模拟)如图所示为自动测定油箱内油量的装置原理图,电源电压为36V,R为滑动变阻器,$R_{0}$为定值电阻,电流表的测量范围为0~0.6A,电压表的测量范围为0~36V。油箱中的油量是通过电流表或电压表的示数反映出来的,且表的最大测量值对应油箱最大油量,当油箱内的油面在最高或最低位置时,滑动变阻器的滑片P恰好能分别滑至两端,当油面达到最低位置时,反映油量的电表示数为最大测量值的$\frac {1}{5}$。下列说法正确的是()

A. $R_{0}$的阻值为50Ω
B. 滑动变阻器阻值变化的范围为0~300Ω
C. 当滑动变阻器的滑片P在中点时,电压表的示数为21V
D. 当滑动变阻器的滑片P在中点时,$R_{0}$的电功率为2.4W

D

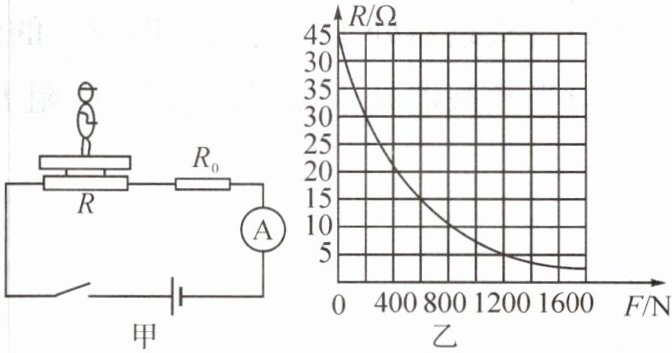

7. (枣庄中考)体重超标已影响了部分中学生的身心健康,为了动态监测学生的体重情况,班级科技创新小组设计了一台由电流表改装而成的简易体重计,其电路如图甲所示。已知电源电压恒定,定值电阻$R_{0}= 5Ω$,R为压敏电阻,其阻值与所受到的压力关系如图乙所示,电流表量程为0~0.6A,踏板重力不计,求:
(1)闭合开关S,当体重计空载时,电路中的电流为0.12A,电源电压为多少;
(2)当体重计示数为600N时,$R_{0}$消耗的电功率为多少;
(3)此体重计所能测量的最大体重为多少。

解：(1)由当体重计空载时，$R = 45Ω$，$I = 0.12A$，$U = IR_{总}$
$= I(R + R_{0}) = 0.12A×(45Ω + 5Ω) = 6V$；
(2)当体重计示数为 600N 时，$R' = 15Ω$，
$I' = \frac{U}{R_{总}'} = \frac{U}{R' + R_{0}} = \frac{6V}{15Ω + 5Ω} = 0.3A$，
$P = I'^{2}R_{0} = (0.3A)^{2}×5Ω = 0.45W$；
(3)$I_{max} = 0.6A$时，体重计测量最大体重，
$R'' = \frac{U}{I_{max}} - R_{0} = \frac{6V}{0.6A} - 5Ω = 5Ω$，由图乙可知，所能测量的最大体重为 1200N。
