1. 进行实验
(1)认识电压表
①观察实验室用电压表，它的量程有个，分别是和。
②观察电压表的分度值：对于0～3 V的量程来说，每大格表示，每小格表示；对于0～15 V的量程来说，每大格表示，每小格表示。
(2)用电压表不同量程测量小灯泡两端的电压

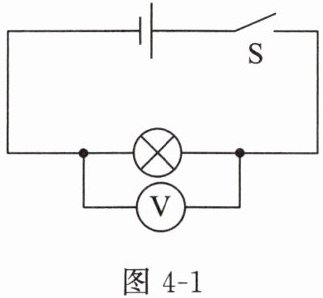

①按照如图4-1所示的电路图连接电路，电源由两节干电池串联组成。
②电压表选用0～15 V的量程，闭合开关S，读出电压表的示数，观察小灯泡的亮度，记录在表4-1中。
③断开开关S，电压表换用0～3 V的量程，闭合开关S，读出电压表的示数，观察小灯泡的亮度，记录在表4-1中。
(3)更换电池，用电压表测量小灯泡两端的电压
断开开关S，将接入电路的干电池数目调整为一节，闭合开关S，选择一个你认为合适的电压表量程再次进行测量，读出电压表的示数，观察小灯泡的亮度，记录在表4-1中。断开开关S，整理器材。

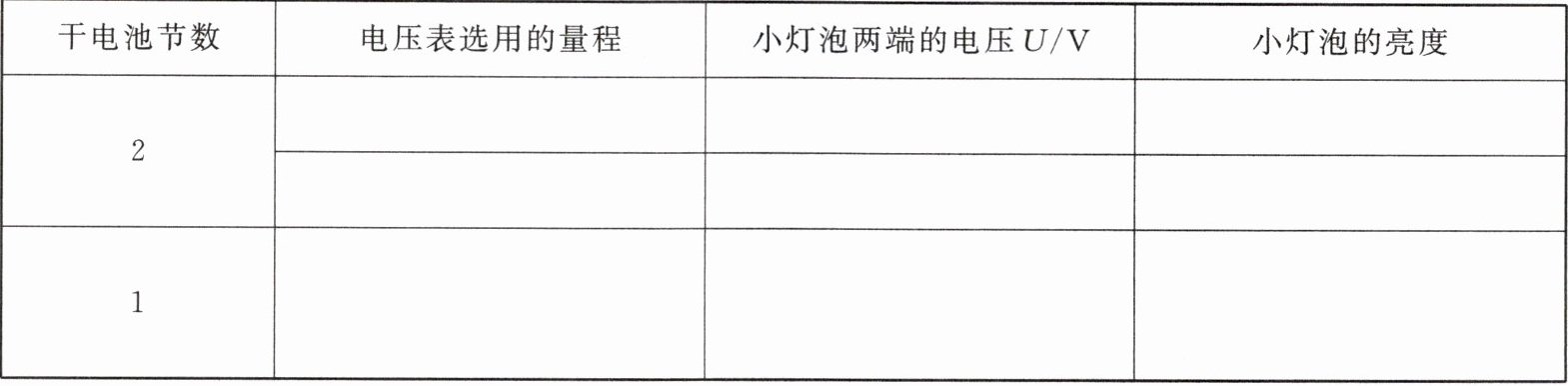

表4-1
|干电池节数|电压表选用的量程|小灯泡两端的电压U/V|小灯泡的亮度|
| ---- | ---- | ---- | ---- |
|2| | | |
|2| || |
|1| | | |
(4)用电压表不同量程测量干电池的电压

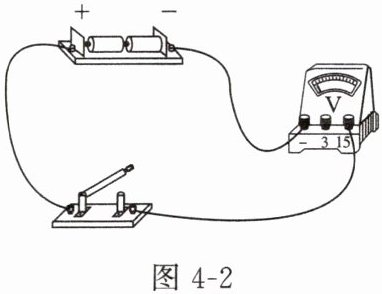

①按照如图4-2所示的电路图连接电路，电源由两节干电池串联组成。电压表选用0～15 V的量程，闭合开关，读出电压表的示数，记录在表4-2中；断开开关，电压表换用0～3 V的量程，闭合开关，读出电压表的示数，记录在表4-2中。
②将接入电路的干电池数目调整为一节，选择一个你认为合适的电压表量程再次进行测量，读出电压表的示数，记录在表4-2中。断开开关，整理器材。

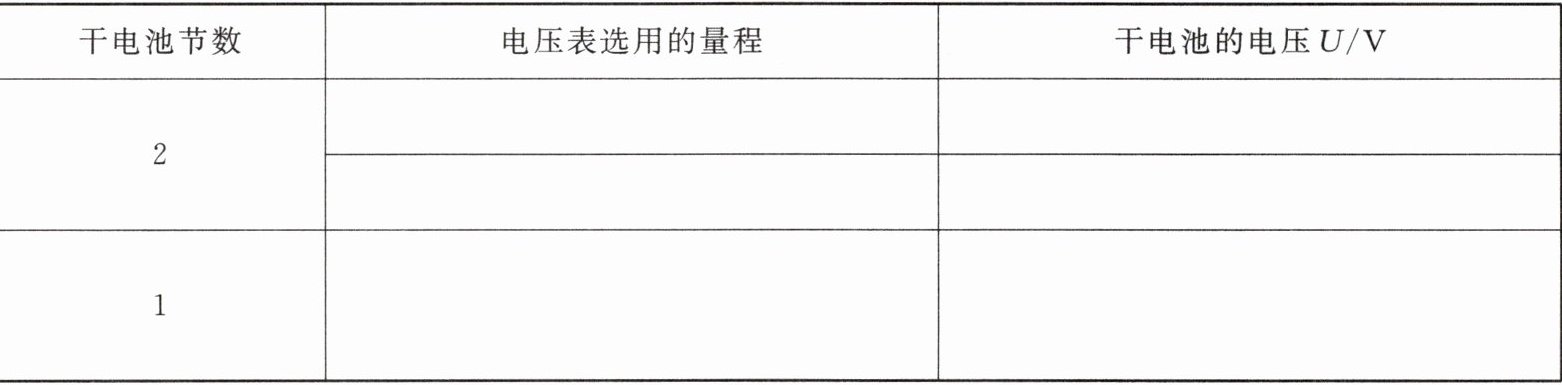

表4-2
|干电池节数|电压表选用的量程|干电池的电压U/V|
| ---- | ---- | ---- |
|2| | |
|2| ||
|1| | |
注意事项
①电压表应先调零。
②使用电压表时，要注意选用合适的量程，千万不能超量程。在不能确定电压范围时，采用大量程“试触”，根据“试触”结果选择合适的量程。
③把电压表连入电路时，应注意让电流从“＋”接线柱流入、从“－”接线柱流出。
④每次测量后先断开开关，再拆改电路。

解：
(1)① 2；0~3 V；0~15 V
② 1 V；0.1 V；5 V；0.5 V
表4-1实验参考记录：
|干电池节数|电压表选用的量程|小灯泡两端的电压U/V|小灯泡的亮度|
| ---- | ---- | ---- | ---- |
|2|0~15 V|2.5|较亮|
|2|0~3 V|2.5|较亮|
|1|0~3 V|1.2|较暗|
表4-2实验参考记录：
|干电池节数|电压表选用的量程|干电池的电压U/V|
| ---- | ---- | ---- |
|2|0~15 V|2.9|
|2|0~3 V|2.9|
|1|0~3 V|1.5|
