任务二 通路、开路和短路
用导线将电路元件连接起来后，有时电路中的用电器可以工作，有时不能工作，有时还可能被烧坏，给我们的生活带来不便甚至危险。电路的状态分为几种情况呢？为了探究这个问题，同学们连接了甲、乙、丙三个电路，请回答下列问题。

问题1:图甲中开关闭合，灯泡（选填“亮”或“不亮”），这种情况叫作路。
问题2:图乙中开关断开，灯泡（选填“亮”或“不亮”），这种情况叫作路，也叫路。
问题3:图丙中闭合开关，此时电路中电流较大，温度较高，可能电源甚至造成，这种情况叫作路。

1. 亮 通
2. 不亮 开 断
3. 烧坏 火灾 短

【分析】
要解决这道题，需先明确电路的三种状态：通路是处处连通的电路，用电器正常工作；开路（断路）是电路某处断开，无电流，用电器不工作；短路是电源两极直接被导线连接，不经过用电器，电流极大，有危险。再结合甲、乙、丙三个实物图逐一判断：甲图开关闭合，电路连通；乙图开关断开，电路断开；丙图导线直接连电源两极。
【解析】
1. 图甲中开关闭合，电路处处连通，电流可通过灯泡，因此灯泡亮，这种处处连通的电路叫做通路。
2. 图乙中开关断开，电路某处断开，无电流通过灯泡，因此灯泡不亮，这种断开的电路叫做开路，也叫断路。
3. 图丙中闭合开关，导线直接连接电源两极，未经过用电器，形成短路，此时电路电流极大，会烧坏电源，甚至引发火灾，这种电路叫做短路。
【答案】
1. 亮；通 2. 不亮；开；断 3. 烧坏；火灾；短
【知识点】
电路的三种状态
【点评】
本题通过实物图考查电路的三种基本状态，是电学入门的基础知识点，需结合实物连接准确判断电路状态，理解各状态的特点及危害，难度较低。
【难度系数】
0.2

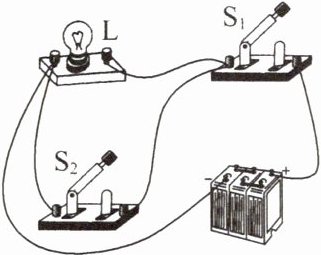

【应用3】如图所示，当开关$\mathrm{S}_{1}$闭合、$\mathrm{S}_{2}$断开时，电路处于状态；当开关$\mathrm{S}_{1}$断开、$\mathrm{S}_{2}$闭合时，电路处于状态；当开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合时，电路处于状态。（均选填“开路”“通路”或“短路”）

解：
当开关$\mathrm{S}_{1}$闭合、$\mathrm{S}_{2}$断开时，电流从电源正极出发，依次经过$\mathrm{S}_{1}$、灯泡$\mathrm{L}$回到电源负极，电路形成完整闭合回路，处于通路状态；
当开关$\mathrm{S}_{1}$断开、$\mathrm{S}_{2}$闭合时，电路在$\mathrm{S}_{1}$处断开，没有形成完整闭合回路，处于开路状态；
当开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合时，电流从电源正极出发，经$\mathrm{S}_{1}$、$\mathrm{S}_{2}$直接回到电源负极，不经过用电器灯泡$\mathrm{L}$，电源正负极被导线直接连通，处于短路状态。
答案依次为：通路；开路；短路。

【分析】
要判断电路的状态，需先明确通路、开路、短路的定义：通路是电路处处连通，电流能通过用电器形成闭合回路；开路是电路某处断开，电流无法形成闭合回路；短路是电源两极直接被导线连通，不经过用电器。再结合开关的通断情况，逐一分析电流路径即可。
【解析】
1. 当$\mathrm{S}_{1}$闭合、$\mathrm{S}_{2}$断开时，电流从电源正极出发，依次经过$\mathrm{S}_{1}$、灯泡$\mathrm{L}$回到电源负极，电路形成完整闭合回路，有电流通过用电器，处于通路状态；
2. 当$\mathrm{S}_{1}$断开、$\mathrm{S}_{2}$闭合时，电路在$\mathrm{S}_{1}$处断开，电流无法形成完整闭合回路，处于开路状态；
3. 当$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合时，电流从电源正极出发，经$\mathrm{S}_{1}$、$\mathrm{S}_{2}$直接回到电源负极，不经过用电器灯泡$\mathrm{L}$，电源正负极被导线直接连通，处于短路状态。
【答案】
通路；开路；短路
【知识点】
电路的三种状态
【点评】
本题考查电路三种基本状态的判断，核心是分析开关通断时的电流路径，区分通路、开路、短路的特征，属于电路基础知识点的应用，难度不大。
【难度系数】
0.3

任务三 电路图
为了轻松、规范地画出电路图，国家统一规定了电路图形符号，使用这种符号画出的电路叫作电路图。请回答下列问题。
问题1:结合课本P42图3-2-5，画出下列电路元件所对应的电路图形符号:电池:;灯泡:;发光二极管:;电动机:;电阻器:;开关:;相连的导线:;交叉不相连的导线:。
问题2:画出如图所示电路对应的电路图。

知识归纳
1. 电路图:使用电路符号画出的电路叫作电路图。
2. 发光二极管:只有让电流从二极管正极流入、负极流出，才会发光，这一特性叫作单向导电性。

问题1.
问题2.

【分析】
问题1需牢记课本规定的常见电路元件的统一图形符号，准确对应各实物元件的符号；问题2画电路图时，先确定实物电路的连接方式（串联），明确电流路径，再用规定的电路符号按路径连接，导线要横平竖直，元件分布均匀，不画在拐角处。
【解析】
问题1：根据国家统一规定的电路图形符号，电池符号为长正短负的线段组合；灯泡符号为圆圈内加“×”；发光二极管符号为带箭头的三角形结构；电动机符号为圆圈内标“M”；电阻器符号为长方形；开关符号为断开的折线；相连导线为直线；交叉不相连导线为两条交叉无点的直线。
问题2：观察实物电路，电源、开关、灯泡依次串联，电流从电源正极流出，经开关、灯泡回到负极，据此用对应电路符号画出横平竖直的串联电路图，即得到对应电路图。
【答案】
问题1：电池：长短线组成的符号；灯泡：○×；发光二极管：带箭头的三角形符号；电动机：○M；电阻器：长方形；开关：断开折线；相连导线：直线；交叉不相连导线：交叉无点直线；
问题2：对应串联电路图（即题目中给出的第三个图）
【知识点】
电路元件符号；电路图绘制
【点评】
本题考查电学入门的基础知识点，是学习电路知识的必备基础，需熟练掌握常见元件符号和电路图的绘制方法。
【难度系数】
0.3
