5. 两个相同的电流表，均有两个量程(0～0.6 A和0～3 A)。如图所示，闭合开关S，两灯泡均发光，两电流表均有正常的示数且两电流表指针偏转的角度恰好相同，则通过$\mathrm{L}_1$与$\mathrm{L}_2$的电流之比为（
A.$1:5$
B.$5:1$
C.$1:4$

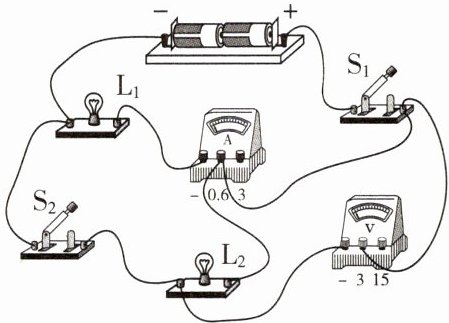

D.$4:1$
C
）A.$1:5$
B.$5:1$
C.$1:4$
D.$4:1$
答案
5.C
6. 如图所示的电路中，闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$，小灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$均发光，且较亮，电流表和电压表均有示数，下列关于该电路的说法正确的是 （
A.电流表测通过小灯泡$\mathrm{L}_{2}$的电流
B.小灯泡$\mathrm{L}_{2}$两端的电压比$\mathrm{L}_{1}$两端的电压大
C.若只断开$\mathrm{S}_{2}$，小灯泡$\mathrm{L}_{1}$将变亮
D.若只断开$\mathrm{S}_{2}$，电流表示数不变，电压表示数减小
D
）A.电流表测通过小灯泡$\mathrm{L}_{2}$的电流
B.小灯泡$\mathrm{L}_{2}$两端的电压比$\mathrm{L}_{1}$两端的电压大
C.若只断开$\mathrm{S}_{2}$，小灯泡$\mathrm{L}_{1}$将变亮
D.若只断开$\mathrm{S}_{2}$，电流表示数不变，电压表示数减小
答案
6.D
【点拨】由图可知,闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$时,两灯泡并联,电压表测量电源电压,电流表测量通过小灯泡$\mathrm{L}_1$的电流,故A错误。由于并联电路各支路两端的电压相等,所以小灯泡$\mathrm{L}_1$两端的电压与$\mathrm{L}_2$两端的电压一样大,故B错误;由于并联电路各支路互不影响,因此,若只断开$\mathrm{S}_2$,$\mathrm{L}_1$仍发光且发光亮度不变,通过小灯泡$\mathrm{L}_1$的电流不变,电流表的示数不变,电源电压不变,电压表和$\mathrm{L}_2$不与电源接通,所以电压表无示数,则电压表示数减小,故C错误,D正确。
【点拨】由图可知,闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$时,两灯泡并联,电压表测量电源电压,电流表测量通过小灯泡$\mathrm{L}_1$的电流,故A错误。由于并联电路各支路两端的电压相等,所以小灯泡$\mathrm{L}_1$两端的电压与$\mathrm{L}_2$两端的电压一样大,故B错误;由于并联电路各支路互不影响,因此,若只断开$\mathrm{S}_2$,$\mathrm{L}_1$仍发光且发光亮度不变,通过小灯泡$\mathrm{L}_1$的电流不变,电流表的示数不变,电源电压不变,电压表和$\mathrm{L}_2$不与电源接通,所以电压表无示数,则电压表示数减小,故C错误,D正确。
7. 如图所示电路，电源电压恒定，$\mathrm{L}_1$和$\mathrm{L}_2$是两个规格相同的小灯泡。先闭合开关$\mathrm{S}_1$，观察到电流表示数为$I$，电压表示数为$U$；再闭合开关$\mathrm{S}_2$，两灯均发光，电流表和电压表的示数分别为（
A.$\frac{I}{2}$、$\frac{U}{2}$
B.$2I$、$\frac{U}{2}$
C.$2I$、$U$
D.$I$、$U$
C
）A.$\frac{I}{2}$、$\frac{U}{2}$
B.$2I$、$\frac{U}{2}$
C.$2I$、$U$
D.$I$、$U$
答案
7.C
【点拨】由图可知,只闭合开关$\mathrm{S}_1$时,电路为灯泡$\mathrm{L}_2$的简单电路,电流表测通过$\mathrm{L}_2$的电流,电压表测电源电压,再闭合开关$\mathrm{S}_2$,电路为灯泡$\mathrm{L}_1$和$\mathrm{L}_2$的并联电路,电流表测干路电流,电压表测电源电压,所以电压表示数不变,即此时电压表的示数为$U$;并联电路干路中的电流等于各支路电流之和,已知两个灯泡规格相同,通过两灯泡的电流相同,则电流表的示数为$2I$,故C正确。
【点拨】由图可知,只闭合开关$\mathrm{S}_1$时,电路为灯泡$\mathrm{L}_2$的简单电路,电流表测通过$\mathrm{L}_2$的电流,电压表测电源电压,再闭合开关$\mathrm{S}_2$,电路为灯泡$\mathrm{L}_1$和$\mathrm{L}_2$的并联电路,电流表测干路电流,电压表测电源电压,所以电压表示数不变,即此时电压表的示数为$U$;并联电路干路中的电流等于各支路电流之和,已知两个灯泡规格相同,通过两灯泡的电流相同,则电流表的示数为$2I$,故C正确。

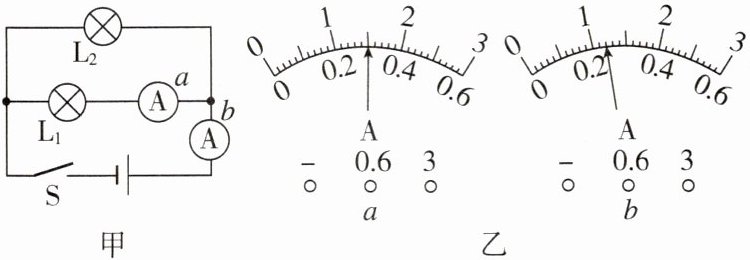

8.[广州期中] 如图甲所示的电路，当开关S闭合后，电流表的指针偏转如图乙所示，则b电流表的示数应为
1.2
A，通过L₂的电流是0.9
A；若小灯泡L₂断路，则a电流表的示数将不变
（填“变大”“变小”或“不变”）。答案
8.1.2；0.9；不变
【点拨】由图甲可知,$b$电流表在干路上,$a$电流表与灯$\mathrm{L}_1$串联在同一支路中,因此$a$电流表测量的是通过灯$\mathrm{L}_1$的电流。根据并联电路的电流特点,干路电流应大于支路电流,而图乙中$b$电流表指针的偏转幅度小于$a$电流表,由此可知,$b$电流表所选量程为0～3 A,由指针位置可知,示数为1.2 A,即干路电流$I=1.2\ \mathrm{A}$,$a$电流表所选量程为0～0.6 A,分度值为0.02 A,其示数为0.3 A,即流经灯泡$\mathrm{L}_1$的电流$I_1=0.3\ \mathrm{A}$;根据并联电路的电流特点可知,通过$\mathrm{L}_2$的电流$I_2=I-I_1=1.2\ \mathrm{A}-0.3\ \mathrm{A}=0.9\ \mathrm{A}$。电源电压不变,灯泡$\mathrm{L}_2$断路,由于并联电路中各支路互不影响,所以通过灯泡$\mathrm{L}_1$的电流不变,$a$电流表的示数不变。
【点拨】由图甲可知,$b$电流表在干路上,$a$电流表与灯$\mathrm{L}_1$串联在同一支路中,因此$a$电流表测量的是通过灯$\mathrm{L}_1$的电流。根据并联电路的电流特点,干路电流应大于支路电流,而图乙中$b$电流表指针的偏转幅度小于$a$电流表,由此可知,$b$电流表所选量程为0～3 A,由指针位置可知,示数为1.2 A,即干路电流$I=1.2\ \mathrm{A}$,$a$电流表所选量程为0～0.6 A,分度值为0.02 A,其示数为0.3 A,即流经灯泡$\mathrm{L}_1$的电流$I_1=0.3\ \mathrm{A}$;根据并联电路的电流特点可知,通过$\mathrm{L}_2$的电流$I_2=I-I_1=1.2\ \mathrm{A}-0.3\ \mathrm{A}=0.9\ \mathrm{A}$。电源电压不变,灯泡$\mathrm{L}_2$断路,由于并联电路中各支路互不影响,所以通过灯泡$\mathrm{L}_1$的电流不变,$a$电流表的示数不变。

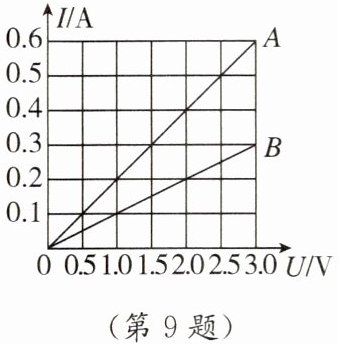

9. 如图所示的是电路元件A、B的I-U图像。将元件A、B串联后接入电路，则闭合开关后，它们两端的电压之比$U_A:U_B=$
$1:2$
。若将A、B并联接在电源两端，闭合开关后，测得干路电流为0.6 A，则电源电压是2
V。答案
9.$1:2$；2

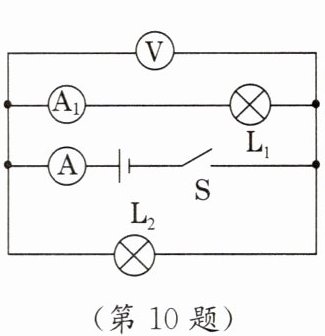

10. 在如图所示的电路中，电源电压保持不变。灯$L_1$、$L_2$可能出现了断路故障，其他元件正常，闭合开关S。
(1)若两灯不发光，则三个电表中示数一定大于零的是
(2)若只有一个灯不发光，则三个电表中示数一定大于零的是
(1)若两灯不发光，则三个电表中示数一定大于零的是
电压表
。(2)若只有一个灯不发光，则三个电表中示数一定大于零的是
电压表和电流表A
。答案
10.(1)电压表
(2)电压表和电流表A
【点拨】(1)由图可知,灯$\mathrm{L}_1$、$\mathrm{L}_2$并联,电流表A测干路电流,电流表$\mathrm{A}_1$测通过$\mathrm{L}_1$的电流。因为灯$\mathrm{L}_1$、$\mathrm{L}_2$可能出现了断路故障,其他元件正常,当两灯都不亮时,说明两灯都断路,所以电流表的示数都为零,只有电压表测量电源电压,示数不为零。
(2)当只有一个灯不发光时,说明只有一条支路上无电流,所以干路上一定有电流,电流表A示数不为零。若灯$\mathrm{L}_1$不亮,则电流表$\mathrm{A}_1$示数为零,电压表仍测量电源电压,示数不为零;若灯$\mathrm{L}_2$不亮,则$\mathrm{L}_2$断路,两电流表和电压表示数都不为零。故三个电表中示数一定大于零的是电压表和电流表A。
(2)电压表和电流表A
【点拨】(1)由图可知,灯$\mathrm{L}_1$、$\mathrm{L}_2$并联,电流表A测干路电流,电流表$\mathrm{A}_1$测通过$\mathrm{L}_1$的电流。因为灯$\mathrm{L}_1$、$\mathrm{L}_2$可能出现了断路故障,其他元件正常,当两灯都不亮时,说明两灯都断路,所以电流表的示数都为零,只有电压表测量电源电压,示数不为零。
(2)当只有一个灯不发光时,说明只有一条支路上无电流,所以干路上一定有电流,电流表A示数不为零。若灯$\mathrm{L}_1$不亮,则电流表$\mathrm{A}_1$示数为零,电压表仍测量电源电压,示数不为零;若灯$\mathrm{L}_2$不亮,则$\mathrm{L}_2$断路,两电流表和电压表示数都不为零。故三个电表中示数一定大于零的是电压表和电流表A。
11. ★★ [多选]小荣同学手里有三个规格相同的小灯泡，她设计了如图所示电路。可忘记画上甲、乙两处的电路元件，下列说法正确的是（
A.若甲、乙是两个开关，既能实现三灯串联，又能实现三灯并联
B.若甲、乙是两个开关，既能实现三灯同时工作，又能实现$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$各自独立工作
C.若甲、乙是两个电流表，三灯并联且两表示数相同
D.若甲、乙是两个电流表，两表示数的关系是$2I_\mathrm{甲}=3I_\mathrm{乙}$
AC
）A.若甲、乙是两个开关，既能实现三灯串联，又能实现三灯并联
B.若甲、乙是两个开关，既能实现三灯同时工作，又能实现$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$各自独立工作
C.若甲、乙是两个电流表，三灯并联且两表示数相同
D.若甲、乙是两个电流表，两表示数的关系是$2I_\mathrm{甲}=3I_\mathrm{乙}$
答案
11.AC
【点拨】若甲、乙是两个开关,当两开关都闭合时,三个灯并联,当两开关都断开时,三个灯串联,故A正确;若甲、乙是两个开关,甲、乙同时闭合,三个灯并联都工作;甲、乙同时断开,三个灯串联都工作,甲断开乙闭合,$\mathrm{L}_1$工作,甲闭合乙断开,$\mathrm{L}_3$工作,不能实现$\mathrm{L}_2$单独工作,故B错误;若甲、乙是两个电流表,三个灯并联,它们的规格相同,通过的电流相同,甲测量通过$\mathrm{L}_2$、$\mathrm{L}_3$的总电流,乙测量通过$\mathrm{L}_1$、$\mathrm{L}_2$的总电流,故甲、乙两个电流表的示数相同,故C正确,D错误。故选AC。
【点拨】若甲、乙是两个开关,当两开关都闭合时,三个灯并联,当两开关都断开时,三个灯串联,故A正确;若甲、乙是两个开关,甲、乙同时闭合,三个灯并联都工作;甲、乙同时断开,三个灯串联都工作,甲断开乙闭合,$\mathrm{L}_1$工作,甲闭合乙断开,$\mathrm{L}_3$工作,不能实现$\mathrm{L}_2$单独工作,故B错误;若甲、乙是两个电流表,三个灯并联,它们的规格相同,通过的电流相同,甲测量通过$\mathrm{L}_2$、$\mathrm{L}_3$的总电流,乙测量通过$\mathrm{L}_1$、$\mathrm{L}_2$的总电流,故甲、乙两个电流表的示数相同,故C正确,D错误。故选AC。
