11 (2024·四川绵阳游仙区期末)某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯泡不亮，接下来的做法最合理的是(
A.断开开关S，更换灯泡重新实验
B.断开开关S，增加电池的节数重新实验
C.观察电流表示数
D.移动滑动变阻器滑片观察灯泡是否变亮
C
).A.断开开关S，更换灯泡重新实验
B.断开开关S，增加电池的节数重新实验
C.观察电流表示数
D.移动滑动变阻器滑片观察灯泡是否变亮
答案
11.C
解析
【分析】
闭合开关后小灯泡不亮，可能的原因有电路断路、电路通路但电流过小（滑动变阻器阻值过大）、灯泡故障等。此时不能盲目更换元件、调整电源或移动滑片，应先观察电流表示数，判断电路是否有电流，从而确定故障类型，再采取合理措施。
【解析】
逐一分析选项：
A. 断开开关更换灯泡：未确定故障是否为灯泡问题，盲目更换灯泡的做法不合理；
B. 增加电池节数：未明确故障就盲目增加电源电压，可能损坏电路元件，做法不合理；
C. 观察电流表示数：通过电流表是否有示数，可快速判断电路是断路还是通路，是排查故障的第一步，做法合理；
D. 移动滑动变阻器滑片：未确定故障就盲目移动滑片，无法针对性解决问题，做法不合理。
因此最合理的做法是观察电流表示数，选C。
【答案】
C
【知识点】
电路故障分析、电流表使用
【点评】
本题考查电路故障的排查思路，强调实验操作的合理性，需先通过电流表判断电路状态，再针对性处理，是电学基础题，难度适中。
【难度系数】
0.6
闭合开关后小灯泡不亮，可能的原因有电路断路、电路通路但电流过小（滑动变阻器阻值过大）、灯泡故障等。此时不能盲目更换元件、调整电源或移动滑片，应先观察电流表示数，判断电路是否有电流，从而确定故障类型，再采取合理措施。
【解析】
逐一分析选项：
A. 断开开关更换灯泡：未确定故障是否为灯泡问题，盲目更换灯泡的做法不合理；
B. 增加电池节数：未明确故障就盲目增加电源电压，可能损坏电路元件，做法不合理；
C. 观察电流表示数：通过电流表是否有示数，可快速判断电路是断路还是通路，是排查故障的第一步，做法合理；
D. 移动滑动变阻器滑片：未确定故障就盲目移动滑片，无法针对性解决问题，做法不合理。
因此最合理的做法是观察电流表示数，选C。
【答案】
C
【知识点】
电路故障分析、电流表使用
【点评】
本题考查电路故障的排查思路，强调实验操作的合理性，需先通过电流表判断电路状态，再针对性处理，是电学基础题，难度适中。
【难度系数】
0.6

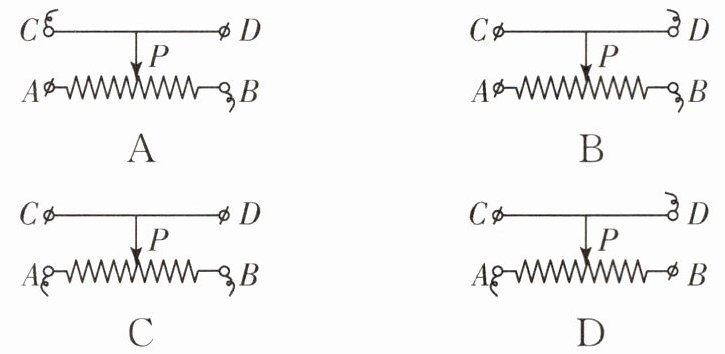

12 如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的是(
D
). 答案
12.D [解析]要使滑片 P 向左移动时，电路中的电阻变小，即接入电路的电阻丝的长度变短.滑动变阻器左下接线柱要连入电路，根据“一上一下”的接法，连入电路的接线柱该是 A 和 C 或 A 和 D，故 D 符合题意.
解析
【分析】
滑动变阻器通过改变接入电路中电阻丝的长度改变电阻，接线需遵循“一上一下”原则。要使滑片P向左移动时电路电阻变小，需接入的电阻丝长度变短，因此接入的下接线柱应为左侧的A接线柱（滑片左移时，靠近A，接入的电阻丝长度缩短），上接线柱可接C或D，据此分析各选项。
【解析】
滑动变阻器正确接法是“一上一下”接线。当滑片P向左移动时，要使电阻变小，接入的电阻丝长度需变短，故下接线柱必须接A，上接线柱接C或D均可：
选项A：接C和B，下接线柱为B，滑片左移时，接入的BP段电阻丝变长，电阻变大，不符合；
选项B：接C和B，下接线柱为B，滑片左移时，接入的BP段电阻丝变长，电阻变大，不符合；
选项C：接C和B，下接线柱为B，滑片左移时，接入的BP段电阻丝变长，电阻变大，不符合；
选项D：接A和D，下接线柱为A，滑片左移时，接入的AP段电阻丝变短，电阻变小，符合要求。
【答案】
D
【知识点】
滑动变阻器的使用
【点评】
本题考查滑动变阻器的工作原理与接线规则，核心是理解滑片移动时接入电阻丝长度的变化，属于基础应用类题目，需牢记“一上一下”的接线要求。
【难度系数】
0.3
滑动变阻器通过改变接入电路中电阻丝的长度改变电阻，接线需遵循“一上一下”原则。要使滑片P向左移动时电路电阻变小，需接入的电阻丝长度变短，因此接入的下接线柱应为左侧的A接线柱（滑片左移时，靠近A，接入的电阻丝长度缩短），上接线柱可接C或D，据此分析各选项。
【解析】
滑动变阻器正确接法是“一上一下”接线。当滑片P向左移动时，要使电阻变小，接入的电阻丝长度需变短，故下接线柱必须接A，上接线柱接C或D均可：
选项A：接C和B，下接线柱为B，滑片左移时，接入的BP段电阻丝变长，电阻变大，不符合；
选项B：接C和B，下接线柱为B，滑片左移时，接入的BP段电阻丝变长，电阻变大，不符合；
选项C：接C和B，下接线柱为B，滑片左移时，接入的BP段电阻丝变长，电阻变大，不符合；
选项D：接A和D，下接线柱为A，滑片左移时，接入的AP段电阻丝变短，电阻变小，符合要求。
【答案】
D
【知识点】
滑动变阻器的使用
【点评】
本题考查滑动变阻器的工作原理与接线规则，核心是理解滑片移动时接入电阻丝长度的变化，属于基础应用类题目，需牢记“一上一下”的接线要求。
【难度系数】
0.3

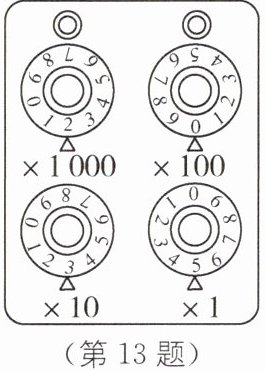

13 如图所示，电阻箱的示数是
2 035
Ω. 答案
13. 2 035 [解析]电阻箱的读数为 $R=2 × 1\ 000\ \Omega+0 × 100\ \Omega+3 × 10\ \Omega+5 × 1\ \Omega=2\ 035\ \Omega$.
解析
【分析】电阻箱的读数规则是：每个旋钮上对准三角标记的数字，乘以该旋钮对应的倍率（×1000、×100、×10、×1），再将所有结果相加，得到电阻箱的总阻值。解题时需依次确定每个旋钮对应的数字和倍率，再进行求和计算。
【解析】1. 确定各旋钮的数值与对应倍率：
×1000倍率的旋钮，对准三角的数字是2，该部分阻值为：$2×1000\ \Omega=2000\ \Omega$；
×100倍率的旋钮，对准三角的数字是0，该部分阻值为：$0×100\ \Omega=0\ \Omega$；
×10倍率的旋钮，对准三角的数字是3，该部分阻值为：$3×10\ \Omega=30\ \Omega$；
×1倍率的旋钮，对准三角的数字是5，该部分阻值为：$5×1\ \Omega=5\ \Omega$；
2. 求和得到总阻值：$2000\ \Omega + 0\ \Omega + 30\ \Omega +5\ \Omega=2035\ \Omega$。
【答案】2035
【知识点】电阻箱的读数
【点评】本题考查电阻箱的读数方法，属于电学基础题型，只要掌握“对应数字乘倍率后求和”的规则即可正确解答，难度较低。
【难度系数】0.7
【解析】1. 确定各旋钮的数值与对应倍率：
×1000倍率的旋钮，对准三角的数字是2，该部分阻值为：$2×1000\ \Omega=2000\ \Omega$；
×100倍率的旋钮，对准三角的数字是0，该部分阻值为：$0×100\ \Omega=0\ \Omega$；
×10倍率的旋钮，对准三角的数字是3，该部分阻值为：$3×10\ \Omega=30\ \Omega$；
×1倍率的旋钮，对准三角的数字是5，该部分阻值为：$5×1\ \Omega=5\ \Omega$；
2. 求和得到总阻值：$2000\ \Omega + 0\ \Omega + 30\ \Omega +5\ \Omega=2035\ \Omega$。
【答案】2035
【知识点】电阻箱的读数
【点评】本题考查电阻箱的读数方法，属于电学基础题型，只要掌握“对应数字乘倍率后求和”的规则即可正确解答，难度较低。
【难度系数】0.7

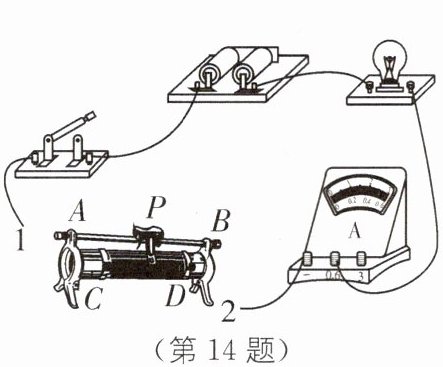

14 小明利用图中所示的滑动变阻器控制小灯泡的亮暗,所用实验器材均完好.当他连接好电路后任意移动滑片,小灯泡亮度始终不变且较暗,滑动变阻器所接的接线柱是
C
和D
.小明查找原因并纠正后,当导线1与C连接,导线2与A(或B)
连接后,向左
端移动滑片P,小灯泡会变亮.(前3空填"A""B""C"或"D")答案
14. C；D；A(或B)；左
解析
【分析】
要解决本题，需掌握滑动变阻器的接线规则和工作原理：滑动变阻器正确接法为“一上一下”，若接下面两个接线柱，会将全部电阻丝接入电路，电阻最大且移动滑片时电阻不变；若接上面两个接线柱，接入的是金属杆，电阻几乎为0且无法改变。
首先，移动滑片时小灯泡亮度不变且较暗，说明滑动变阻器接入了全部电阻丝，即接了下面两个接线柱C和D。纠正后，需按“一上一下”接线，导线1已接下接线柱C，因此导线2应接上面的A或B接线柱；要使小灯泡变亮，需减小滑动变阻器接入的电阻，当导线2接A时，接入的是C到P段电阻丝，向左移动滑片P，接入的电阻丝长度变短，电阻减小，电路电流变大，小灯泡变亮。
【解析】
1. 滑动变阻器接下面两个接线柱时，全部电阻丝接入电路，电阻最大且无法改变，因此移动滑片时小灯泡亮度不变且较暗，故所接接线柱为C和D。
2. 纠正后，滑动变阻器需按“一上一下”接线，导线1已连接C（下接线柱），所以导线2应连接上面的A或B接线柱。
3. 当导线2接A时，接入电路的电阻丝是C与滑片P之间的部分，向左移动滑片P，C到P的电阻丝长度变短，接入电阻减小，电路中电流增大，小灯泡变亮。
【答案】
C；D；A(或B)；左
【知识点】
滑动变阻器的使用
【点评】
本题考查滑动变阻器的接线方法和对电路的影响，是电学实验的基础题型，需熟练掌握滑动变阻器的工作原理。
【难度系数】
0.5
要解决本题，需掌握滑动变阻器的接线规则和工作原理：滑动变阻器正确接法为“一上一下”，若接下面两个接线柱，会将全部电阻丝接入电路，电阻最大且移动滑片时电阻不变；若接上面两个接线柱，接入的是金属杆，电阻几乎为0且无法改变。
首先，移动滑片时小灯泡亮度不变且较暗，说明滑动变阻器接入了全部电阻丝，即接了下面两个接线柱C和D。纠正后，需按“一上一下”接线，导线1已接下接线柱C，因此导线2应接上面的A或B接线柱；要使小灯泡变亮，需减小滑动变阻器接入的电阻，当导线2接A时，接入的是C到P段电阻丝，向左移动滑片P，接入的电阻丝长度变短，电阻减小，电路电流变大，小灯泡变亮。
【解析】
1. 滑动变阻器接下面两个接线柱时，全部电阻丝接入电路，电阻最大且无法改变，因此移动滑片时小灯泡亮度不变且较暗，故所接接线柱为C和D。
2. 纠正后，滑动变阻器需按“一上一下”接线，导线1已连接C（下接线柱），所以导线2应连接上面的A或B接线柱。
3. 当导线2接A时，接入电路的电阻丝是C与滑片P之间的部分，向左移动滑片P，C到P的电阻丝长度变短，接入电阻减小，电路中电流增大，小灯泡变亮。
【答案】
C；D；A(或B)；左
【知识点】
滑动变阻器的使用
【点评】
本题考查滑动变阻器的接线方法和对电路的影响，是电学实验的基础题型，需熟练掌握滑动变阻器的工作原理。
【难度系数】
0.5

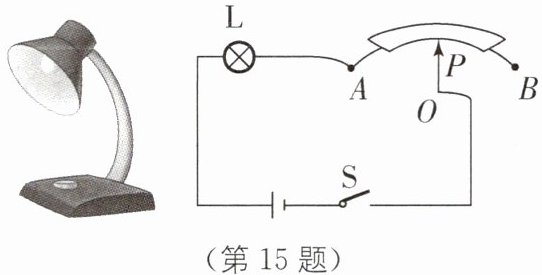

15 如图所示是一个可调节亮度的台灯和它的简易电路原理图，其中APB是一个
变阻器
，当滑片P向A端移动时，连入电路中的电阻变小
，电路中的电流变大
。答案
15. 变阻器；小；大
解析
【分析】
要解决这道题，需先识别电路中可改变电阻的元件，再通过滑片移动判断接入电阻的变化，最后结合欧姆定律分析电流变化。首先观察APB的结构：它能通过滑片P的移动改变接入电路的电阻丝长度，从而调节电阻，据此判断元件类型；再分析滑片向A移动时，接入电阻丝的长度变化，确定电阻大小；最后根据电源电压不变，结合欧姆定律判断电流变化。
【解析】
1. 元件判断：APB可通过滑片P的移动改变接入电路的电阻，属于变阻器（滑动变阻器）。
2. 电阻变化：当滑片P向A端移动时，APB接入电路的电阻丝长度变短，因此连入电路中的电阻变小。
3. 电流变化：电源电压保持不变，根据欧姆定律$I=\frac{U}{R}$，电路总电阻变小，所以电路中的电流变大。
【答案】
变阻器；小；大
【知识点】
滑动变阻器；欧姆定律；电路动态分析
【点评】
本题考查滑动变阻器的工作原理及电路中电阻、电流的变化分析，属于基础题型，侧重对基础知识的应用，难度较低。
【难度系数】
0.8
要解决这道题，需先识别电路中可改变电阻的元件，再通过滑片移动判断接入电阻的变化，最后结合欧姆定律分析电流变化。首先观察APB的结构：它能通过滑片P的移动改变接入电路的电阻丝长度，从而调节电阻，据此判断元件类型；再分析滑片向A移动时，接入电阻丝的长度变化，确定电阻大小；最后根据电源电压不变，结合欧姆定律判断电流变化。
【解析】
1. 元件判断：APB可通过滑片P的移动改变接入电路的电阻，属于变阻器（滑动变阻器）。
2. 电阻变化：当滑片P向A端移动时，APB接入电路的电阻丝长度变短，因此连入电路中的电阻变小。
3. 电流变化：电源电压保持不变，根据欧姆定律$I=\frac{U}{R}$，电路总电阻变小，所以电路中的电流变大。
【答案】
变阻器；小；大
【知识点】
滑动变阻器；欧姆定律；电路动态分析
【点评】
本题考查滑动变阻器的工作原理及电路中电阻、电流的变化分析，属于基础题型，侧重对基础知识的应用，难度较低。
【难度系数】
0.8

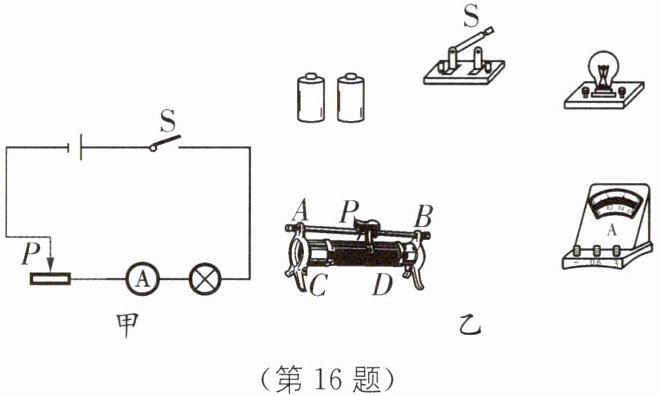

16 中考新考法 过程开放性实验 根据“滑动变阻器改变电路中的电流”的实验，请完成下列问题：
(1)请你根据图甲电路图连接好图乙实物电路(电流小于0.6 A).
(2)当电路中接入滑动变阻器后，在闭合开关S前，滑片P应调到最
(3)滑动变阻器的作用是
(4)在滑动变阻器的

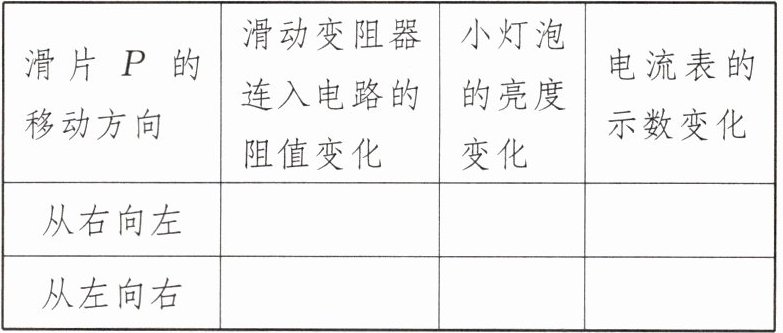

(5)请按照你的连接方法完成表格.
滑片P的移动方向 | 滑动变阻器连入电路的阻值变化 | 小灯泡的亮度变化 | 电流表的示数变化
从右向左 |
从左向右 |
(1)请你根据图甲电路图连接好图乙实物电路(电流小于0.6 A).
(2)当电路中接入滑动变阻器后，在闭合开关S前，滑片P应调到最
左
(填“左”或“右”)端.(3)滑动变阻器的作用是
保护电路
和改变电路中的电流
.(4)在滑动变阻器的
A、B
或C、D
接线柱同时接入电路的两种情况下，滑动变阻器不起变阻作用.(5)请按照你的连接方法完成表格.
滑片P的移动方向 | 滑动变阻器连入电路的阻值变化 | 小灯泡的亮度变化 | 电流表的示数变化
从右向左 |
变大
| 变暗
| 变小
从左向右 |
变小
| 变亮
| 变大
答案
16. (1)如图所示
(2)左 (3)保护电路 改变电路中的电流 (4)A、B C、D (5)变大 变暗 变小 变小 变亮 变大解析
【分析】
本题考查滑动变阻器在电路中的应用，解题思路：①牢记滑动变阻器的使用规则：需“一上一下”接线，闭合开关前滑片调至最大阻值处，作用为保护电路和改变电路电流；②分析实物图中滑动变阻器的接入接线柱，确定接入的电阻丝段；③根据滑片移动方向，判断接入电阻的变化，结合欧姆定律分析电流与灯泡亮度的变化；④明确滑动变阻器不起变阻作用的两种错误接法（接上面两接线柱或下面两接线柱）。
【解析】
(1) 实物连接：电流表量程选0~0.6A（因电流小于0.6A），滑动变阻器按“一上一下”接线，结合已有连线完成连接（如图所示）。
(2) 闭合开关前，滑片应调至滑动变阻器最大阻值处，本题中滑动变阻器接入下接线柱D，故滑片P调到最左端时接入电阻最大，填“左”。
(3) 滑动变阻器的作用：一是闭合开关前调至最大阻值，防止电流过大，保护电路；二是改变接入电阻，从而改变电路中的电流。
(4) 滑动变阻器接上面两个接线柱A、B时，接入电阻为0（相当于导线）；接下面两个接线柱C、D时，接入电阻为定值电阻，两种情况均不起变阻作用，故填“A、B”和“C、D”。
(5) 本题滑动变阻器接入下接线柱D，因此：
滑片从右向左移动：接入电阻丝变长，阻值变大，电路电流变小，小灯泡变暗；
滑片从左向右移动：接入电阻丝变短，阻值变小，电路电流变大，小灯泡变亮。
【答案】
(1) 如图所示
(2) 左
(3) 保护电路；改变电路中的电流
(4) A、B；C、D
(5) 变大；变暗；变小；变小；变亮；变大
【知识点】
滑动变阻器的使用；电路动态分析；欧姆定律
【点评】
本题为滑动变阻器应用的基础实验题，考查滑动变阻器的接线规则、作用、错误接法及电路动态分析，需掌握滑动变阻器的基本原理，是中考常考基础题型，难度适中。
【难度系数】
0.5
本题考查滑动变阻器在电路中的应用，解题思路：①牢记滑动变阻器的使用规则：需“一上一下”接线，闭合开关前滑片调至最大阻值处，作用为保护电路和改变电路电流；②分析实物图中滑动变阻器的接入接线柱，确定接入的电阻丝段；③根据滑片移动方向，判断接入电阻的变化，结合欧姆定律分析电流与灯泡亮度的变化；④明确滑动变阻器不起变阻作用的两种错误接法（接上面两接线柱或下面两接线柱）。
【解析】
(1) 实物连接：电流表量程选0~0.6A（因电流小于0.6A），滑动变阻器按“一上一下”接线，结合已有连线完成连接（如图所示）。
(2) 闭合开关前，滑片应调至滑动变阻器最大阻值处，本题中滑动变阻器接入下接线柱D，故滑片P调到最左端时接入电阻最大，填“左”。
(3) 滑动变阻器的作用：一是闭合开关前调至最大阻值，防止电流过大，保护电路；二是改变接入电阻，从而改变电路中的电流。
(4) 滑动变阻器接上面两个接线柱A、B时，接入电阻为0（相当于导线）；接下面两个接线柱C、D时，接入电阻为定值电阻，两种情况均不起变阻作用，故填“A、B”和“C、D”。
(5) 本题滑动变阻器接入下接线柱D，因此：
滑片从右向左移动：接入电阻丝变长，阻值变大，电路电流变小，小灯泡变暗；
滑片从左向右移动：接入电阻丝变短，阻值变小，电路电流变大，小灯泡变亮。
【答案】
(1) 如图所示
(2) 左
(3) 保护电路；改变电路中的电流
(4) A、B；C、D
(5) 变大；变暗；变小；变小；变亮；变大
【知识点】
滑动变阻器的使用；电路动态分析；欧姆定律
【点评】
本题为滑动变阻器应用的基础实验题，考查滑动变阻器的接线规则、作用、错误接法及电路动态分析，需掌握滑动变阻器的基本原理，是中考常考基础题型，难度适中。
【难度系数】
0.5

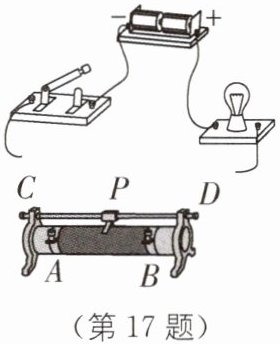

17 原创素养题 科学探究 小雨同学在学习使用滑动变阻器改变灯泡亮度的实验中，连接了如图所示的电路，下列分析正确的是(
A.若将A、C端接进电路，向D端移动滑片P，连入电路电阻变小
B.若将B、C端连入电路中，闭合开关前，滑片P应移动到最右端
C.若将A、B端连入电路中相当于一根导线
D.若将B、D端连入电路中，闭合开关，滑片P向左移，灯泡变暗
(第17题) (第18题)
D
).A.若将A、C端接进电路，向D端移动滑片P，连入电路电阻变小
B.若将B、C端连入电路中，闭合开关前，滑片P应移动到最右端
C.若将A、B端连入电路中相当于一根导线
D.若将B、D端连入电路中，闭合开关，滑片P向左移，灯泡变暗
(第17题) (第18题)
答案
17.D
解析
【分析】
要判断各选项正误，需掌握滑动变阻器的工作原理：通过改变接入电路的电阻丝长度改变电阻，接线规则为“一上一下”，接入电路的电阻丝是“下接线柱到滑片P”的部分，滑片远离下接线柱时电阻变大，靠近时电阻变小；接“两下”为定值电阻，接“两上”为金属杆（电阻为0）。接下来逐一分析选项：
1. 选项A：接入A、C端时，下接线柱是A，接入AP段电阻丝，向D端（右）移动滑片，AP段变长，电阻变大，而非变小，故A错误。
2. 选项B：接入B、C端时，下接线柱是B，接入BP段电阻丝，闭合开关前滑片应移到最大电阻处（远离下接线柱B，即最左端），而非最右端，故B错误。
3. 选项C：接入A、B端时，相当于接入全部电阻丝，是定值电阻，并非一根导线，故C错误。
4. 选项D：接入B、D端时，下接线柱是B，接入BP段电阻丝，滑片向左移动，BP段变长，电路总电阻变大，电流变小，灯泡实际功率减小，灯泡变暗，故D正确。
【解析】
逐一分析各选项：
A选项：将A、C端接入电路，接入的是AP段电阻丝，滑片向D端移动时，AP段长度增加，电阻变大，A错误。
B选项：将B、C端接入电路，接入的是BP段电阻丝，闭合开关前，滑片应置于最大电阻位置（最左端），B错误。
C选项：将A、B端接入电路，相当于接入滑动变阻器的全部电阻丝，是定值电阻，不是导线，C错误。
D选项：将B、D端接入电路，接入的是BP段电阻丝，滑片向左移动时，BP段长度增加，电阻变大，电路电流减小，灯泡变暗，D正确。
【答案】
D
【知识点】
滑动变阻器的使用
【点评】
本题考查滑动变阻器的接线规则及滑片移动对电阻、灯泡亮度的影响，需明确接入电阻丝的判断方法，属于基础应用类题目，需仔细分析每个接线方式对应的电阻变化。
【难度系数】
0.6
要判断各选项正误，需掌握滑动变阻器的工作原理：通过改变接入电路的电阻丝长度改变电阻，接线规则为“一上一下”，接入电路的电阻丝是“下接线柱到滑片P”的部分，滑片远离下接线柱时电阻变大，靠近时电阻变小；接“两下”为定值电阻，接“两上”为金属杆（电阻为0）。接下来逐一分析选项：
1. 选项A：接入A、C端时，下接线柱是A，接入AP段电阻丝，向D端（右）移动滑片，AP段变长，电阻变大，而非变小，故A错误。
2. 选项B：接入B、C端时，下接线柱是B，接入BP段电阻丝，闭合开关前滑片应移到最大电阻处（远离下接线柱B，即最左端），而非最右端，故B错误。
3. 选项C：接入A、B端时，相当于接入全部电阻丝，是定值电阻，并非一根导线，故C错误。
4. 选项D：接入B、D端时，下接线柱是B，接入BP段电阻丝，滑片向左移动，BP段变长，电路总电阻变大，电流变小，灯泡实际功率减小，灯泡变暗，故D正确。
【解析】
逐一分析各选项：
A选项：将A、C端接入电路，接入的是AP段电阻丝，滑片向D端移动时，AP段长度增加，电阻变大，A错误。
B选项：将B、C端接入电路，接入的是BP段电阻丝，闭合开关前，滑片应置于最大电阻位置（最左端），B错误。
C选项：将A、B端接入电路，相当于接入滑动变阻器的全部电阻丝，是定值电阻，不是导线，C错误。
D选项：将B、D端接入电路，接入的是BP段电阻丝，滑片向左移动时，BP段长度增加，电阻变大，电路电流减小，灯泡变暗，D正确。
【答案】
D
【知识点】
滑动变阻器的使用
【点评】
本题考查滑动变阻器的接线规则及滑片移动对电阻、灯泡亮度的影响，需明确接入电阻丝的判断方法，属于基础应用类题目，需仔细分析每个接线方式对应的电阻变化。
【难度系数】
