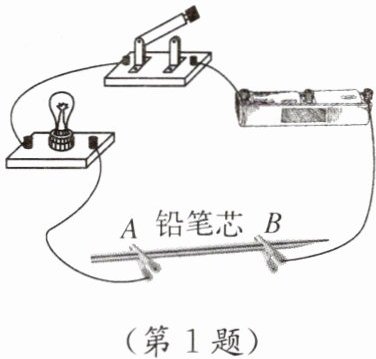

1. 如图所示,闭合开关后,灯泡发光,说明铅笔芯是。当把导线B端固定、导线A端在铅笔芯上左右移动时,灯泡亮暗会发生变化,说明导体的电阻与有关。受此启发,人们制造了一种可以改变电阻的元件,叫作。

答案
解:
闭合开关后灯泡发光,说明铅笔芯容易导电,是导体。
当导线A端在铅笔芯上左右移动时,接入电路的铅笔芯长度发生变化,电路电流改变,灯泡亮暗随之变化,说明导体的电阻与导体的长度有关。
受此启发,人们制造的可以改变电阻的元件叫作滑动变阻器。
答案依次为:导体;长度;滑动变阻器。
闭合开关后灯泡发光,说明铅笔芯容易导电,是导体。
当导线A端在铅笔芯上左右移动时,接入电路的铅笔芯长度发生变化,电路电流改变,灯泡亮暗随之变化,说明导体的电阻与导体的长度有关。
受此启发,人们制造的可以改变电阻的元件叫作滑动变阻器。
答案依次为:导体;长度;滑动变阻器。

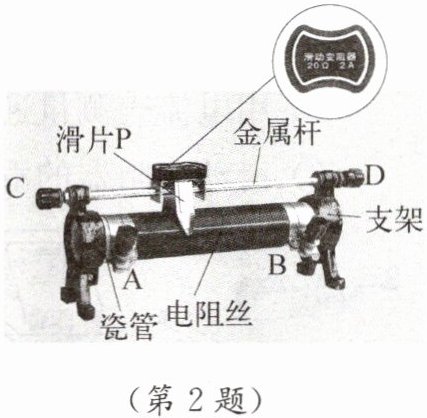

2. 如图所示为滑动变阻器,它由①表面涂有绝缘层的电阻丝、②瓷管、③金属滑片P、④金属杆、⑤支架等组成。使用时有电流流过的部分是。

答案
解:
滑动变阻器的②瓷管、⑤支架是绝缘体,使用时没有电流通过;
①电阻丝本身是导体,其表面的绝缘层仅用于避免相邻电阻丝匝间短路,与滑片接触位置的绝缘层已被刮除,接入电路的部分可导电;③金属滑片P、④金属杆均为导体,因此使用时有电流流过的部分是①③④。
滑动变阻器的②瓷管、⑤支架是绝缘体,使用时没有电流通过;
①电阻丝本身是导体,其表面的绝缘层仅用于避免相邻电阻丝匝间短路,与滑片接触位置的绝缘层已被刮除,接入电路的部分可导电;③金属滑片P、④金属杆均为导体,因此使用时有电流流过的部分是①③④。
3. 如图所示是滑动变阻器的结构示意图,AB间的电阻$R_{AB}$为Ω。若CD间的电阻$R_{CD}=120\ \Omega$,BD间的电阻$R_{BD}=80\ \Omega$,则AC间的电阻$R_{AC}$为Ω。若要使滑动变阻器的滑片P向右移动时电阻变大,应选择的下接线柱是。

答案
解:
滑动变阻器的AB段为金属滑杆,电阻可忽略不计,故$R_{AB}=0\ \Omega$。
CD间为全部电阻丝,总阻值为$120\ \Omega$,已知滑片P到D的电阻$R_{BD}=80\ \Omega$,则滑片P到C的电阻为:
$R_{PC}=R_{CD}-R_{PD}=120\ \Omega - 80\ \Omega=40\ \Omega$
AC间的电阻等于AP段金属杆的电阻与PC段电阻丝的电阻之和,因此$R_{AC}=40\ \Omega$。
滑片P向右移动时电阻变大,说明接入电路的电阻丝长度随滑片右移增加,因此下接线柱应选择C。
答案依次为:$\boldsymbol{0}$;$\boldsymbol{40}$;$\boldsymbol{C}$。
滑动变阻器的AB段为金属滑杆,电阻可忽略不计,故$R_{AB}=0\ \Omega$。
CD间为全部电阻丝,总阻值为$120\ \Omega$,已知滑片P到D的电阻$R_{BD}=80\ \Omega$,则滑片P到C的电阻为:
$R_{PC}=R_{CD}-R_{PD}=120\ \Omega - 80\ \Omega=40\ \Omega$
AC间的电阻等于AP段金属杆的电阻与PC段电阻丝的电阻之和,因此$R_{AC}=40\ \Omega$。
滑片P向右移动时电阻变大,说明接入电路的电阻丝长度随滑片右移增加,因此下接线柱应选择C。
答案依次为:$\boldsymbol{0}$;$\boldsymbol{40}$;$\boldsymbol{C}$。
