6.(齐齐哈尔中考)如图所示,电源电压恒定,先只闭合开关$S_1$,两电表均有示数;再断开$S_1$,同时闭合$S_2$和$S_3$,此过程中 (
A.电压表示数变大,电流表示数变小
B.电压表示数变小,电流表示数不变
C.电压表示数与电流表示数乘积变大
D.电压表示数与电流表示数比值不变
C
)A.电压表示数变大,电流表示数变小
B.电压表示数变小,电流表示数不变
C.电压表示数与电流表示数乘积变大
D.电压表示数与电流表示数比值不变
答案
6.C
解析
【分析】
要解决此题，需先明确两种开关状态下的电路结构：
1. 只闭合$S_1$时，$S_2$、$S_3$断开，$R_1$与$R_2$串联，电流表测串联电路的电流，电压表测$R_1$两端的电压；
2. 断开$S_1$，同时闭合$S_2$和$S_3$时，$R_1$与$R_2$并联，电流表测干路电流，电压表测电源电压。
再结合串并联电路特点和欧姆定律，分析电表示数的变化，判断各选项。
【解析】
1. 只闭合$S_1$时：
$R_1$与$R_2$串联，总电阻$R_{串}=R_1+R_2$，电路电流$I_{串}=\frac{U}{R_1+R_2}$；
电压表测$R_1$两端电压，$U_{V1}=I_{串}R_1=\frac{UR_1}{R_1+R_2}$；
电压与电流的乘积：$P_1=U_{V1}I_{串}=\frac{U^2R_1}{(R_1+R_2)^2}$；
电压与电流的比值：$\frac{U_{V1}}{I_{串}}=R_1$。
2. 断开$S_1$，闭合$S_2$、$S_3$时：
$R_1$与$R_2$并联，电源电压$U$不变，电压表测电源电压，故$U_{V2}=U$；
干路电流$I_{并}=I_1+I_2=\frac{U}{R_1}+\frac{U}{R_2}$；
电压与电流的乘积：$P_2=U_{V2}I_{并}=U×(\frac{U}{R_1}+\frac{U}{R_2})=\frac{U^2(R_1+R_2)}{R_1R_2}$；
电压与电流的比值：$\frac{U_{V2}}{I_{并}}=\frac{R_1R_2}{R_1+R_2}$。
3. 选项判断：
$U_{V1}＜U_{V2}$，$I_{串}＜I_{并}$，电压表示数变大、电流表示数变大，A、B错误；
比较$P_1$和$P_2$：$\frac{U^2(R_1+R_2)}{R_1R_2}＞\frac{U^2R_1}{(R_1+R_2)^2}$，即电压与电流的乘积变大，C正确；
比较比值：$R_1＞\frac{R_1R_2}{R_1+R_2}$，比值变小，D错误。
【答案】
C
【知识点】
串联电路、并联电路、欧姆定律
【点评】
本题考查电路动态分析，核心是明确开关不同状态下的电路连接方式，结合串并联规律和欧姆定律分析电表示数变化，需准确判断电路结构，难度适中。
【难度系数】
0.5
要解决此题，需先明确两种开关状态下的电路结构：
1. 只闭合$S_1$时，$S_2$、$S_3$断开，$R_1$与$R_2$串联，电流表测串联电路的电流，电压表测$R_1$两端的电压；
2. 断开$S_1$，同时闭合$S_2$和$S_3$时，$R_1$与$R_2$并联，电流表测干路电流，电压表测电源电压。
再结合串并联电路特点和欧姆定律，分析电表示数的变化，判断各选项。
【解析】
1. 只闭合$S_1$时：
$R_1$与$R_2$串联，总电阻$R_{串}=R_1+R_2$，电路电流$I_{串}=\frac{U}{R_1+R_2}$；
电压表测$R_1$两端电压，$U_{V1}=I_{串}R_1=\frac{UR_1}{R_1+R_2}$；
电压与电流的乘积：$P_1=U_{V1}I_{串}=\frac{U^2R_1}{(R_1+R_2)^2}$；
电压与电流的比值：$\frac{U_{V1}}{I_{串}}=R_1$。
2. 断开$S_1$，闭合$S_2$、$S_3$时：
$R_1$与$R_2$并联，电源电压$U$不变，电压表测电源电压，故$U_{V2}=U$；
干路电流$I_{并}=I_1+I_2=\frac{U}{R_1}+\frac{U}{R_2}$；
电压与电流的乘积：$P_2=U_{V2}I_{并}=U×(\frac{U}{R_1}+\frac{U}{R_2})=\frac{U^2(R_1+R_2)}{R_1R_2}$；
电压与电流的比值：$\frac{U_{V2}}{I_{并}}=\frac{R_1R_2}{R_1+R_2}$。
3. 选项判断：
$U_{V1}＜U_{V2}$，$I_{串}＜I_{并}$，电压表示数变大、电流表示数变大，A、B错误；
比较$P_1$和$P_2$：$\frac{U^2(R_1+R_2)}{R_1R_2}＞\frac{U^2R_1}{(R_1+R_2)^2}$，即电压与电流的乘积变大，C正确；
比较比值：$R_1＞\frac{R_1R_2}{R_1+R_2}$，比值变小，D错误。
【答案】
C
【知识点】
串联电路、并联电路、欧姆定律
【点评】
本题考查电路动态分析，核心是明确开关不同状态下的电路连接方式，结合串并联规律和欧姆定律分析电表示数变化，需准确判断电路结构，难度适中。
【难度系数】
0.5
7.(信阳期中)如图,电源电压恒定不变,若要灯泡L和滑动变阻器R串联,则只需要闭合开关
S₂
,此时将滑片P由图中位置向右移动,灯泡L的亮度变暗
(选填“变亮”“变暗”或“不变”);闭合开关S₁和S₃,断开S₂,将滑片P由图中位置向右移动,灯泡L的亮度不变
(选填“变亮”“变暗”或“不变”),电流表的示数变小
(选填“变大”“变小”或“不变”)。答案
7.S₂ 变暗 不变 变小
解析
【分析】
要判断灯泡L和滑动变阻器R的连接方式，需根据开关状态分析电流路径：串联电路电流只有一条路径，并联电路电流有多条独立路径。结合滑动变阻器的电阻变化对电路电流、用电器功率的影响，逐步分析各问题。
1. 使L与R串联：需电流依次经过L和R，仅闭合对应开关即可形成单一路径；
2. 串联时滑片移动：滑动变阻器接入电阻变化会改变电路总电阻，结合欧姆定律分析电流变化，进而判断灯泡亮度；
3. 开关S₁、S₃闭合、S₂断开时，L与R并联，并联支路独立工作，分别分析灯泡支路和滑动变阻器支路的电流变化，再判断干路电流（电流表的示数）变化。
【解析】
1. 串联开关判断：当闭合开关S₂时，电流路径为：电源正极→电流表→S₂→灯泡L→滑动变阻器R→电源负极，电流只有一条通路，此时L与R串联，故需闭合S₂。
2. 串联时灯泡亮度变化：滑片P向右移动，滑动变阻器R接入电路的电阻变大，电路总电阻R总=R+R_L（R_L为灯泡电阻）变大，电源电压U恒定，根据欧姆定律I=U/R总，电路电流I变小；灯泡的实际功率P=I²R_L，因I变小，所以P变小，灯泡亮度变暗。
3. 并联时灯泡亮度和电流表示数变化：闭合S₁和S₃、断开S₂时，L与R并联，灯泡两端电压等于电源电压，灯泡电阻不变，由I_L=U/R_L可知，通过灯泡的电流不变，实际功率不变，故灯泡亮度不变；滑片P向右移动，滑动变阻器R接入电阻变大，该支路电流I_R=U/R变小，干路电流表测总电流，总电流I总=I_L+I_R，因I_L不变、I_R变小，所以I总变小，电流表示数变小。
【答案】
S₂ 变暗 不变 变小
【知识点】
串联电路、并联电路、欧姆定律
【点评】
本题考查电路连接方式的判断、滑动变阻器对电路的影响，需准确分析不同开关状态下的电路结构，结合欧姆定律和电功率公式分析变化，是电学基础题型，侧重电路分析能力的考查。
【难度系数】
0.5
要判断灯泡L和滑动变阻器R的连接方式，需根据开关状态分析电流路径：串联电路电流只有一条路径，并联电路电流有多条独立路径。结合滑动变阻器的电阻变化对电路电流、用电器功率的影响，逐步分析各问题。
1. 使L与R串联：需电流依次经过L和R，仅闭合对应开关即可形成单一路径；
2. 串联时滑片移动：滑动变阻器接入电阻变化会改变电路总电阻，结合欧姆定律分析电流变化，进而判断灯泡亮度；
3. 开关S₁、S₃闭合、S₂断开时，L与R并联，并联支路独立工作，分别分析灯泡支路和滑动变阻器支路的电流变化，再判断干路电流（电流表的示数）变化。
【解析】
1. 串联开关判断：当闭合开关S₂时，电流路径为：电源正极→电流表→S₂→灯泡L→滑动变阻器R→电源负极，电流只有一条通路，此时L与R串联，故需闭合S₂。
2. 串联时灯泡亮度变化：滑片P向右移动，滑动变阻器R接入电路的电阻变大，电路总电阻R总=R+R_L（R_L为灯泡电阻）变大，电源电压U恒定，根据欧姆定律I=U/R总，电路电流I变小；灯泡的实际功率P=I²R_L，因I变小，所以P变小，灯泡亮度变暗。
3. 并联时灯泡亮度和电流表示数变化：闭合S₁和S₃、断开S₂时，L与R并联，灯泡两端电压等于电源电压，灯泡电阻不变，由I_L=U/R_L可知，通过灯泡的电流不变，实际功率不变，故灯泡亮度不变；滑片P向右移动，滑动变阻器R接入电阻变大，该支路电流I_R=U/R变小，干路电流表测总电流，总电流I总=I_L+I_R，因I_L不变、I_R变小，所以I总变小，电流表示数变小。
【答案】
S₂ 变暗 不变 变小
【知识点】
串联电路、并联电路、欧姆定律
【点评】
本题考查电路连接方式的判断、滑动变阻器对电路的影响，需准确分析不同开关状态下的电路结构，结合欧姆定律和电功率公式分析变化，是电学基础题型，侧重电路分析能力的考查。
【难度系数】
0.5
8.(跨学科实践)控制大气污染物浓度是确保空气质量,实现碧水蓝天的重要措施。如图甲是物理学习小组设计的大气污染物浓度监测简化电路。当污染物浓度增大时,污染物浓度监测表的示数增大;R为气敏电阻,其阻值随污染物浓度变化的关系如图乙所示。下列说法正确的是 (
A.当污染物浓度增大时,气敏电阻的阻值增大
B.当污染物浓度增大时,电流表示数增大
C.当污染物浓度增大时,电压表示数增大
D.污染物浓度监测表是电压表改装而成的
B
)A.当污染物浓度增大时,气敏电阻的阻值增大
B.当污染物浓度增大时,电流表示数增大
C.当污染物浓度增大时,电压表示数增大
D.污染物浓度监测表是电压表改装而成的
答案
8.B
解析
【分析】首先明确电路结构：定值电阻$R_0$与气敏电阻$R$串联，电流表测电路总电流，电压表测气敏电阻$R$两端的电压。结合图乙可知，污染物浓度增大时，气敏电阻$R$的阻值减小。接下来根据欧姆定律和串联电路的电压规律，逐步分析各选项的正确性：先判断总电阻变化，再推导电流变化，进而判断电流表示数；再结合串联电路电压分配规律判断电压表示数；最后根据“浓度增大时监测表示数增大”确定监测表的类型。
【解析】由图乙可知，当污染物浓度增大时，气敏电阻$R$的阻值减小，故A选项错误；电路总电阻$R_{总}=R_0+R$，$R$减小则总电阻减小，电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路中的电流增大，即电流表示数增大，故B选项正确；定值电阻$R_0$两端的电压$U_0=IR_0$，电流$I$增大、$R_0$不变，因此$U_0$增大；串联电路总电压$U=U_0+U_R$，则气敏电阻两端的电压$U_R=U-U_0$，因$U$不变、$U_0$增大，所以$U_R$减小，即电压表示数减小，故C选项错误；题目中“污染物浓度增大时监测表示数增大”，而浓度增大时电流表示数增大、电压表示数减小，说明监测表是电流表改装而成的，故D选项错误。
【答案】B
【知识点】串联电路特点、欧姆定律应用、动态电路分析
【点评】本题结合大气污染物浓度监测的实际情境，考查串联电路规律和欧姆定律的应用，关键是先根据图像判断气敏电阻阻值随浓度的变化，再逐步分析电流、电压的变化，属于动态电路的基础题型，需学生理清电路结构与规律的应用。
【难度系数】0.5
【解析】由图乙可知，当污染物浓度增大时，气敏电阻$R$的阻值减小，故A选项错误；电路总电阻$R_{总}=R_0+R$，$R$减小则总电阻减小，电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路中的电流增大，即电流表示数增大，故B选项正确；定值电阻$R_0$两端的电压$U_0=IR_0$，电流$I$增大、$R_0$不变，因此$U_0$增大；串联电路总电压$U=U_0+U_R$，则气敏电阻两端的电压$U_R=U-U_0$，因$U$不变、$U_0$增大，所以$U_R$减小，即电压表示数减小，故C选项错误；题目中“污染物浓度增大时监测表示数增大”，而浓度增大时电流表示数增大、电压表示数减小，说明监测表是电流表改装而成的，故D选项错误。
【答案】B
【知识点】串联电路特点、欧姆定律应用、动态电路分析
【点评】本题结合大气污染物浓度监测的实际情境，考查串联电路规律和欧姆定律的应用，关键是先根据图像判断气敏电阻阻值随浓度的变化，再逐步分析电流、电压的变化，属于动态电路的基础题型，需学生理清电路结构与规律的应用。
【难度系数】0.5
9.如图所示，电源电压保持不变，$R_0$是定值电阻，$R$是光敏电阻，其阻值随光照的增强而减小。闭合开关，逐渐增大$R$的光照强度，电表示数的变化情况是（
A.电压表和电流表示数都增大
B.电压表和电流表示数的比值增大
C.电流表示数增大，电压表示数减小
D.电流表示数减小，电压表示数增大
C
）A.电压表和电流表示数都增大
B.电压表和电流表示数的比值增大
C.电流表示数增大，电压表示数减小
D.电流表示数减小，电压表示数增大
答案
9.C
解析
【分析】
首先明确电路连接：定值电阻$R_0$与光敏电阻$R$串联，电流表测电路总电流，电压表测$R$两端电压。解题思路：根据光敏电阻“光照增强阻值减小”的特性，先判断总电阻变化，结合欧姆定律确定电流表示数变化；再通过定值电阻的电压变化，利用串联电路电压规律推导$R$两端电压（电压表示数）的变化，最终确定选项。
【解析】
由电路图可知，$R_0$与$R$串联，电流表测电路电流，电压表测$R$两端电压。当增大$R$的光照强度时，光敏电阻$R$的阻值减小，电路总电阻$R_{总}=R+R_0$减小。电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路电流$I$增大，即电流表示数增大，排除B、D选项。定值电阻$R_0$阻值不变，由$U_0=IR_0$可知，$R_0$两端电压$U_0$增大。根据串联电路电压规律$U=U_R+U_0$，得$R$两端电压$U_R=U-U_0$，因$U$不变、$U_0$增大，故$U_R$减小，即电压表示数减小。因此电流表示数增大，电压表示数减小，对应选项C。
【答案】
C
【知识点】
串联电路电压规律、欧姆定律应用、光敏电阻特性
【点评】
本题结合光敏电阻特性，考查串联电路规律与欧姆定律的综合应用，需明确电路连接和电表测量对象，属于中等难度的电路分析题，是常见的基础题型。
【难度系数】
0.5
首先明确电路连接：定值电阻$R_0$与光敏电阻$R$串联，电流表测电路总电流，电压表测$R$两端电压。解题思路：根据光敏电阻“光照增强阻值减小”的特性，先判断总电阻变化，结合欧姆定律确定电流表示数变化；再通过定值电阻的电压变化，利用串联电路电压规律推导$R$两端电压（电压表示数）的变化，最终确定选项。
【解析】
由电路图可知，$R_0$与$R$串联，电流表测电路电流，电压表测$R$两端电压。当增大$R$的光照强度时，光敏电阻$R$的阻值减小，电路总电阻$R_{总}=R+R_0$减小。电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路电流$I$增大，即电流表示数增大，排除B、D选项。定值电阻$R_0$阻值不变，由$U_0=IR_0$可知，$R_0$两端电压$U_0$增大。根据串联电路电压规律$U=U_R+U_0$，得$R$两端电压$U_R=U-U_0$，因$U$不变、$U_0$增大，故$U_R$减小，即电压表示数减小。因此电流表示数增大，电压表示数减小，对应选项C。
【答案】
C
【知识点】
串联电路电压规律、欧姆定律应用、光敏电阻特性
【点评】
本题结合光敏电阻特性，考查串联电路规律与欧姆定律的综合应用，需明确电路连接和电表测量对象，属于中等难度的电路分析题，是常见的基础题型。
【难度系数】
0.5

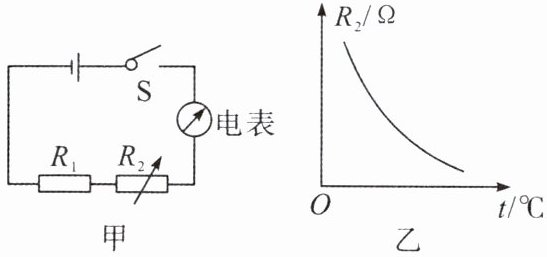

10.(多选)小明有一个可以显示水温的“智能水杯”。为了研究“智能水杯”内部的电路，老师准备了恒压电源、开关、导线若干、定值电阻$R_1$、热敏电阻$R_2$、电流表和电压表，小明在其中选择部分器材设计了如图甲所示的电路来模拟“智能水杯”的功能。其中热敏电阻$R_2$的阻值随温度变化关系如图乙所示，图中电表的示数可以反映温度的高低。开关闭合后，关于这个电路的说法正确的是（
A.图中电表是电压表
B.图中电表是电流表
C.热敏电阻温度越高，图中电表的示数越大
D.热敏电阻温度越高，$R_1$两端的电压越小
BC
）A.图中电表是电压表
B.图中电表是电流表
C.热敏电阻温度越高，图中电表的示数越大
D.热敏电阻温度越高，$R_1$两端的电压越小
答案
10.BC
解析
【分析】
首先判断电表类型：电压表需并联在电路中，电流表需串联在电路中，图中电表串联在电路里，故为电流表；再结合图乙中热敏电阻的阻值随温度的变化关系，利用串联电路电阻规律和欧姆定律，分析电流、R₁两端电压的变化，进而判断各选项的正误。
【解析】
1. 电表类型判断：电压表应并联在被测电路两端，电流表应串联在电路中。图中电表串联在R₁与R₂的串联电路中，因此该电表是电流表，故A错误，B正确。
2. 温度对电路电流的影响：由图乙可知，热敏电阻R₂的阻值随温度升高而减小。当温度越高时，R₂阻值越小，电路总电阻R总=R₁+R₂越小。电源电压恒定，根据欧姆定律I=U/R总，电路中的电流I越大，即电表（电流表）的示数越大，故C正确。
3. R₁两端电压的变化：R₁是定值电阻，根据U₁=IR₁，电流I越大，R₁两端的电压U₁越大，故D错误。
【答案】
BC
【知识点】
串联电路特点、欧姆定律、热敏电阻特性
【点评】
本题考查串联电路规律和欧姆定律的应用，核心是先判断电表类型，再结合热敏电阻的阻值变化分析电路的电流与电压变化，属于中等难度的电路分析题。
【难度系数】
0.5
首先判断电表类型：电压表需并联在电路中，电流表需串联在电路中，图中电表串联在电路里，故为电流表；再结合图乙中热敏电阻的阻值随温度的变化关系，利用串联电路电阻规律和欧姆定律，分析电流、R₁两端电压的变化，进而判断各选项的正误。
【解析】
1. 电表类型判断：电压表应并联在被测电路两端，电流表应串联在电路中。图中电表串联在R₁与R₂的串联电路中，因此该电表是电流表，故A错误，B正确。
2. 温度对电路电流的影响：由图乙可知，热敏电阻R₂的阻值随温度升高而减小。当温度越高时，R₂阻值越小，电路总电阻R总=R₁+R₂越小。电源电压恒定，根据欧姆定律I=U/R总，电路中的电流I越大，即电表（电流表）的示数越大，故C正确。
3. R₁两端电压的变化：R₁是定值电阻，根据U₁=IR₁，电流I越大，R₁两端的电压U₁越大，故D错误。
【答案】
BC
【知识点】
串联电路特点、欧姆定律、热敏电阻特性
【点评】
本题考查串联电路规律和欧姆定律的应用，核心是先判断电表类型，再结合热敏电阻的阻值变化分析电路的电流与电压变化，属于中等难度的电路分析题。
【难度系数】
0.5
