1.[2025·长沙] 下列行为符合安全用电要求的是（）

A.手机充电完毕后，不拔充电插头
B.多个大功率用电器同时接在一个插线板上工作
C.空气开关跳闸后，不排除故障就重新闭合通电
D.人离开时将电烤火炉及时断电

1.D
点方法 安全用电原则：
①不接触低压带电体，不靠近高压带电体；
②更换灯泡、搬动用电器前应断开电源开关；
③不弄湿用电器，不破坏绝缘层，导线绝缘皮破损应及时更换；
④保险装置、插座、导线、家用电器等达到使用寿命时应及时更换；
⑤有金属外壳的用电器要与保护线连接；
⑥不用湿毛巾擦带电的用电器；
⑦在高压带电体周围设立警示牌或安装护栏等。

【分析】
要判断符合安全用电要求的行为，需回忆安全用电的基本原则，再逐一分析每个选项的做法是否存在安全隐患：明确各选项行为可能带来的风险，排除不符合要求的选项，最终确定正确答案。
【解析】
根据安全用电原则，逐一分析选项：
A. 手机充电完毕后不拔充电插头，充电器会持续通电发热，易引发安全事故，不符合安全用电要求；
B. 多个大功率用电器同时接在一个插线板上，会使电路总功率过大，导致电流过大，易引发火灾，不符合安全用电要求；
C. 空气开关跳闸是因电路电流过大（短路或总功率过大），不排除故障就重新闭合通电，会再次出现电流过大问题，甚至引发危险，不符合安全用电要求；
D. 人离开时将电烤火炉及时断电，可避免其长时间通电发热引发火灾，符合安全用电要求。
【答案】
D
【知识点】
安全用电原则
【点评】
本题考查安全用电的基础常识，难度较低，只需牢记安全用电的基本要求，逐一分析选项即可快速得出答案，属于易得分题。
【难度系数】
0.8

2. 现代家庭电路都会安装漏电保护器和空气开关，比单独安装传统的保险丝更能保证用电安全。

(1)小科妈妈正在厨房里使用微波炉、电磁炉和电茶壶，当爸爸开启空调时，家中的空气开关立刻切断电路，漏电保护器没有反应，由此可以推断（填“空气开关”或“漏电保护器”）相当于保险丝。

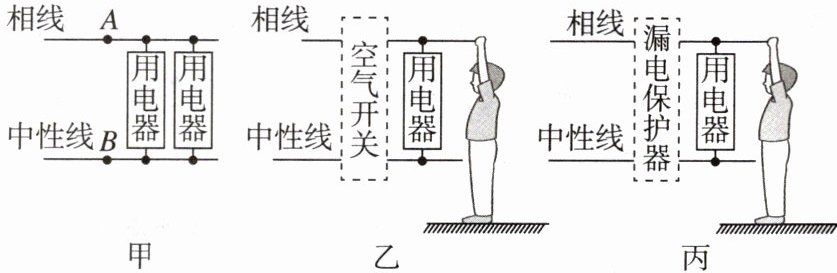

(2)当漏电保护器检测到通过图甲中A、B两处的电流不相等(即发生漏电)时，会迅速切断电路。一赤脚站在地上的人，不小心接触了相线，如图乙、丙所示，在空气开关和漏电保护器完好的状态下，有触电危险的是图（填“乙”或“丙”）。

2.(1)空气开关 (2)乙

【分析】
本题考查家庭电路中空气开关和漏电保护器的作用，需明确两者的工作原理：空气开关在电路电流过大（过载或短路）时切断电路，作用类似保险丝；漏电保护器在电路发生漏电（相线与中性线电流不相等）时切断电路，防止触电。
(1) 当开启空调时，电路电流过大，空气开关切断电路，漏电保护器未动作，说明空气开关的作用与保险丝（电流过大时切断）一致，由此推断。
(2) 分析乙、丙两图：乙图中是空气开关，人接触相线时，电流经人体流入大地，此时相线电流与中性线电流不相等，但空气开关仅在总电流过大时动作，若电流未达空气开关跳闸值，空气开关不切断，人会触电；丙图中是漏电保护器，漏电时相线与中性线电流不等，漏电保护器会迅速切断电路，保护人，故有触电危险的是乙图。
【解析】
(1) 保险丝的功能是电路电流过大时自动切断电路，题目中开启空调（电流过大）时，空气开关切断电路，漏电保护器无反应，说明空气开关相当于保险丝。
(2) 图乙中为空气开关，人赤脚接触相线时，电流从相线经人体流入大地，此时相线电流与中性线电流不相等，但空气开关的工作条件是电路总电流过大，若电流未达到空气开关的跳闸电流，空气开关不会切断电路，人会触电；图丙中为漏电保护器，当人接触相线发生漏电时，漏电保护器检测到相线与中性线电流不相等，会迅速切断电路，避免触电，因此有触电危险的是图乙。
【答案】
(1)空气开关；(2)乙
【知识点】
家庭电路、安全用电
【点评】
本题结合生活实例考查家庭电路安全用电知识，需区分空气开关和漏电保护器的工作原理，是安全用电的基础考点，贴近生活实际。
【难度系数】
0.5

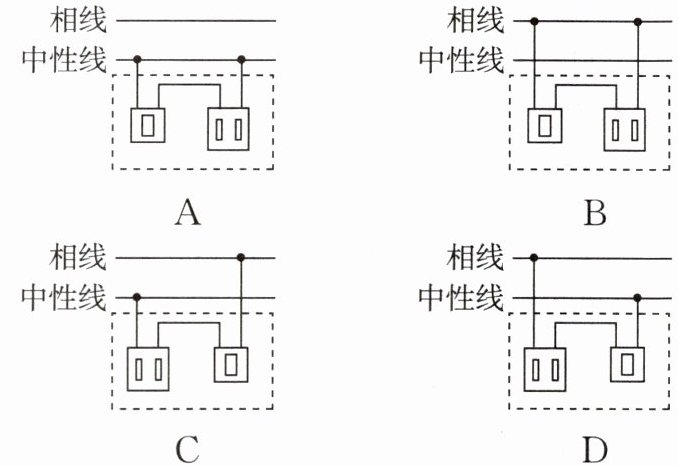

3.[2025·广东] 下列利用开关控制插座的电路中,符合安全用电要求的是 ()

3.C 【点拨】根据安全用电原则知，两孔插座左孔接中性线，右孔接相线，开关接相线，图A、B中的插座和开关都只接在中性线或相线上，是错误的；图D中开关接在中性线上，是错误的，图C中接法正确。故选C。

【分析】
要判断符合安全用电要求的电路，需掌握家庭电路的安全接线规则：开关应接在相线上，断开开关时能切断用电器与相线的连接，避免触电；两孔插座遵循“左接中性线，右接相线”的接线原则。接下来逐一分析各选项是否符合上述规则。
【解析】
选项A：开关和插座均连接在中性线上，断开开关后，插座仍与相线连通，存在触电风险，不符合安全要求，错误。
选项B：开关和插座的接线不符合规则，插座未按“左中性、右相线”连接，且开关接线错误，错误。
选项C：开关接在相线上，断开开关可切断插座的相线连接；两孔插座左孔接中性线，右孔接相线，完全符合安全用电规则，正确。
选项D：开关接在中性线上，断开开关后，插座仍与相线相连，存在安全隐患，错误。
【答案】
C
【知识点】
家庭电路安全接线、开关与插座连接
【点评】
本题考查家庭电路中开关和插座的安全接法，属于安全用电的基础题型，需牢记核心接线规则即可解答。
【难度系数】
0.6

4.[2025·扬州]如图所示，测电笔的氖管发光，所测孔连接的是线。多个用电器同时插入插线板都能独立工作，各用电器是联的。断开插线板上的开关，所有插孔都不能供电，表明开关连接在路上。三孔插座中间的插孔接保护线，将用电器的与大地相连，目的是防止触电。

4.相;并;干;金属外壳
【点拨】测电笔的氖管发光，说明该孔有电，则该孔连接的是相线。多个用电器同时插入插线板都能独立工作，说明各用电器之间互不影响，则各用电器是并联接入电路的。断开插线板上的开关，所有插孔都不能供电，说明此时插线板没有电，则开关连接的是相线，且接在干路上。

【分析】
本题考查家庭电路的相关知识，解题思路如下：①回忆测电笔的作用：氖管发光时，被测导线为火线（相线）；②根据串并联电路的特点：用电器独立工作、互不影响时为并联；③开关控制所有插孔，说明其在干路，控制整个电路；④三孔插座的保护线连接用电器金属外壳，防止触电。
【解析】
1. 测电笔用于辨别火线和零线，当氖管发光时，表明被测孔与火线（相线）相连，故第一空填“相”；
2. 并联电路中各用电器工作时互不影响，多个用电器能独立工作，说明它们是并联的，故第二空填“并”；
3. 断开开关后所有插孔都不能供电，说明开关控制整个电路，因此开关连接在干路上，故第三空填“干”；
4. 三孔插座中间的保护线是为了将用电器的金属外壳与大地相连，避免外壳带电引发触电，故第四空填“金属外壳”。
【答案】
相；并；干；金属外壳
【知识点】
家庭电路、串并联电路、安全用电
【点评】
本题是家庭电路相关的基础题，主要考查学生对家庭电路基本常识的掌握，属于学生应熟练掌握的知识点，难度较低。
【难度系数】
0.8

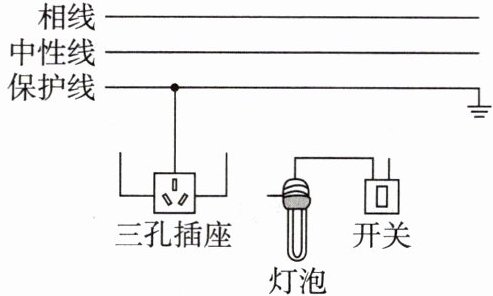

5.[2025·河南] 如图所示的是家庭电路的一部分，三孔插座可单独工作，开关控制灯泡。请用笔画线表示导线，将对应的电路连接完整，并符合安全用电原则。

5.【解】如图所示。

【分析】
要完成该家庭电路的连接，需依据安全用电原则，分两部分处理：①三孔插座遵循“左零右火上接地”的规则，上孔接保护线，左孔接中性线，右孔接相线；②开关控制灯泡时，开关必须接在相线上，灯泡的螺旋套接中性线，这样断开开关时，灯泡与火线断开，保障用电安全。
【解析】
1. 三孔插座连接：将三孔插座的上孔与保护线相连，左孔与中性线相连，右孔与相线相连，满足“左零右火上接地”的要求，使三孔插座可单独工作。
2. 灯泡与开关连接：将开关的一端接相线，另一端连接灯泡的顶端金属点，灯泡的螺旋套接中性线，确保开关控制火线，符合安全用电原则。
【答案】

【知识点】
家庭电路连接、三孔插座接法、开关与灯泡接法
【点评】
本题考查家庭电路的安全连接，是初中电学的基础知识点，需牢记相关接线规则，属于基础应用类题目。
【难度系数】
0.6

6. 家庭电路中有时会出现这样的现象:原来各用电器都在正常工作,当再将一个手机充电器的插头插入插座时,家里所有的用电器全部停止工作,形成的原因可能是（）

A.这个插座的相线和中性线原来就相接触形成了短路
B.插头与插座没有形成良好接触,仍然是断路状态
C.插头内部短路,插头插入这个插座时,导致相线和中性线相接触形成了短路
D.同时工作的用电器过多,导致干路中总电流过大,空气开关跳闸

6.C

【分析】首先明确家庭电路故障的常见类型：短路、断路、总功率过大。题目中故障是插入手机充电器插头后才出现，说明故障与插入的充电器直接相关，需结合各故障的特点，逐一分析选项，排除不符合“插入后才发生”的情况。
【解析】家庭电路中各用电器为并联连接，若发生电源短路或总功率过大，会导致干路电流急剧增大，使空气开关跳闸，所有用电器停止工作。
选项A：若插座原来就短路，原来各用电器工作时就会出现跳闸等故障，不会等插入充电器后才发生，排除；
选项B：插头与插座断路，仅该充电器无法正常工作，不会影响其他用电器，排除；
选项C：插头内部短路，插入插座时使相线（火线）和中性线（零线）直接接触，造成电源短路，干路电流急剧增大，空气开关跳闸，所有用电器停止工作，符合题意；
选项D：手机充电器功率很小，不会导致干路总电流过大，排除。
【答案】C
【知识点】家庭电路故障分析、短路现象
【点评】本题考查家庭电路故障的判断，核心是抓住“插入充电器后才出现故障”的关键信息，区分短路、断路、总功率过大的不同影响，属于基础应用类题目。
【难度系数】0.6

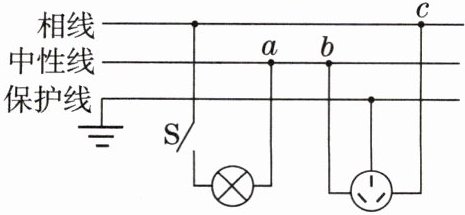

7.如图所示的为小荣家部分电路示意图。她闭合开关S，灯泡正常发光；将电热水壶插头插入插座，正常工作一段时间后，灯泡突然熄灭；马上取下电热水壶，灯泡仍不发光。经检查空气开关未跳闸，用测电笔检测a、b、c三点氖管均发光。下列电路故障判断正确的是（）

A.灯泡短路
B.进户相线断路
C.进户中性线断路
D.三孔插座短路

7.C 【点拨】她闭合开关S,灯泡正常发光;将电热水壶插头插入插座,正常工作一段时间后,灯泡突然熄灭,经检查空气开关未跳闸,不可能短路,用测电笔检测a、b、c三点氖管均发光,可能是进户中性线断路,故C正确,ABD错误。

【分析】
要判断家庭电路故障，需结合故障特点和测电笔检测结果分析：首先，短路故障会导致电流过大使空气开关跳闸，题目中空气开关未跳闸，可排除短路类故障；其次，测电笔氖管发光说明检测点与相线连通，若进户相线断路，相线端的c点测电笔不会发光，与题目中“a、b、c三点氖管均发光”矛盾，排除该情况；最后，正常中性线测电笔不发光，a点（中性线侧）测电笔发光，说明中性线在a点左侧（进户端）断路，此时中性线侧通过用电器与相线连通，导致测电笔检测a、b、c均发光，且灯泡因中性线断路无电流回路而熄灭，符合题目现象。
【解析】
1. 短路故障会引发电流过大，导致空气开关跳闸，题目中明确空气开关未跳闸，因此排除灯泡短路（A选项）和三孔插座短路（D选项）；
2. 测电笔氖管发光表示该点与相线连通：若进户相线断路，c点（相线连接点）无法与相线连通，测电笔检测c点时氖管不会发光，与题目中“a、b、c三点氖管均发光”矛盾，排除进户相线断路（B选项）；
3. 正常情况下中性线不带电，测电笔检测时氖管不发光。本题中a点（中性线侧）测电笔氖管发光，说明中性线在a点左侧（进户端）断路，此时灯泡、电热水壶等用电器将中性线侧与相线连通，使a、b、c三点均与相线连通，导致测电笔氖管发光；同时灯泡因中性线断路，无法形成闭合回路，电流无法通过，故灯泡熄灭，符合题目现象，因此故障为进户中性线断路（C选项）。
【答案】C
【知识点】家庭电路故障判断、测电笔的使用
【点评】本题结合家庭电路实际故障场景，考查学生对家庭电路故障分析的掌握，需熟练运用测电笔工作原理和短路、断路的故障特点，是家庭电路部分的典型题型。
【难度系数】0.5
