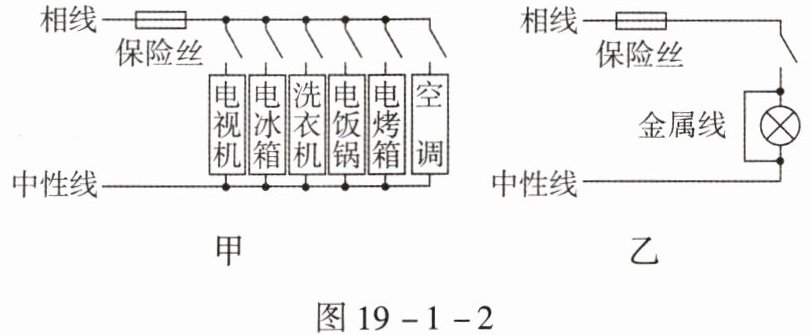

4.(2023,兰州)如图19-1-2所示的家庭电路中,开关闭合后,保险丝因电流过大而熔断。甲、乙两图产生电流过大的原因是不同的,甲图中的原因是
用电器总功率过大
;乙图中的原因是短路
。答案
4.用电器总功率过大 短路
解析
【分析】
要解决这道题，需明确家庭电路中电流过大的两个常见原因：用电器总功率过大、短路。先分析甲图：甲图中多个用电器并联接入电路，当这些用电器同时工作时，总功率等于各用电器功率之和，总功率较大；根据公式$I=\frac{P}{U}$，家庭电路电压$U=220V$恒定，总功率$P$越大，电路中的电流$I$就越大，导致保险丝熔断，因此甲图是用电器总功率过大。再分析乙图：乙图中开关闭合后，金属线直接连接灯泡两端，相当于电源两极被导线直接连通，形成短路；短路时电路电阻极小，根据$I=\frac{U}{R}$，电压不变，电阻极小会导致电流极大，保险丝熔断，因此乙图是短路。
【解析】
甲图中，家庭电路各用电器为并联关系，同时工作的用电器越多，总功率越大，由$I=\frac{P}{U}$可知，电压一定时，总功率过大会使电路电流过大，造成保险丝熔断；乙图中，金属线直接连通灯泡两端，形成电源短路，电路电阻极小，电流急剧增大，导致保险丝熔断。
【答案】
用电器总功率过大；短路
【知识点】
家庭电路电流过大的原因、并联电路功率
【点评】
本题考查家庭电路电流过大的两种典型原因，需准确区分“用电器总功率过大”和“短路”的不同场景，属于基础知识点的应用，难度适中。
【难度系数】
0.6
要解决这道题，需明确家庭电路中电流过大的两个常见原因：用电器总功率过大、短路。先分析甲图：甲图中多个用电器并联接入电路，当这些用电器同时工作时，总功率等于各用电器功率之和，总功率较大；根据公式$I=\frac{P}{U}$，家庭电路电压$U=220V$恒定，总功率$P$越大，电路中的电流$I$就越大，导致保险丝熔断，因此甲图是用电器总功率过大。再分析乙图：乙图中开关闭合后，金属线直接连接灯泡两端，相当于电源两极被导线直接连通，形成短路；短路时电路电阻极小，根据$I=\frac{U}{R}$，电压不变，电阻极小会导致电流极大，保险丝熔断，因此乙图是短路。
【解析】
甲图中，家庭电路各用电器为并联关系，同时工作的用电器越多，总功率越大，由$I=\frac{P}{U}$可知，电压一定时，总功率过大会使电路电流过大，造成保险丝熔断；乙图中，金属线直接连通灯泡两端，形成电源短路，电路电阻极小，电流急剧增大，导致保险丝熔断。
【答案】
用电器总功率过大；短路
【知识点】
家庭电路电流过大的原因、并联电路功率
【点评】
本题考查家庭电路电流过大的两种典型原因，需准确区分“用电器总功率过大”和“短路”的不同场景，属于基础知识点的应用，难度适中。
【难度系数】
0.6
5. 研究表明，电对人体造成的伤害程度与通过人体
电流
的大小及持续时间有关。通常情况下，人体的电阻约为$10^3$~$10^5\ \Omega$，加在人体两端的电压
越高，流过人体的电流就越大，大到一定程度就会发生危险。答案
5.电流 电压
解析
【分析】
要解决这道题，需结合安全用电的核心原理和欧姆定律分析：电对人体的伤害本质是电流通过人体产生的作用，因此伤害程度与通过人体的电流大小、持续时间相关；再根据欧姆定律，当人体电阻固定时，电压越高，流过人体的电流越大，电流达到一定值就会危险，由此可确定两个空的内容。
【解析】
1. 电对人体造成伤害的核心是电流的作用，因此伤害程度与通过人体电流的大小及持续时间有关；
2. 根据欧姆定律$I=\frac{U}{R}$，人体电阻约为$10^3$~ $10^5\ \Omega$（定值），加在人体两端的电压越高，流过人体的电流就越大，电流达到一定程度会引发危险。
【答案】
电流、电压
【知识点】
安全用电常识、欧姆定律
【点评】
本题考查安全用电的基础常识及欧姆定律的简单应用，属于电学基础知识点的直接考查，难度较低，适合巩固电学基础。
【难度系数】
0.8
要解决这道题，需结合安全用电的核心原理和欧姆定律分析：电对人体的伤害本质是电流通过人体产生的作用，因此伤害程度与通过人体的电流大小、持续时间相关；再根据欧姆定律，当人体电阻固定时，电压越高，流过人体的电流越大，电流达到一定值就会危险，由此可确定两个空的内容。
【解析】
1. 电对人体造成伤害的核心是电流的作用，因此伤害程度与通过人体电流的大小及持续时间有关；
2. 根据欧姆定律$I=\frac{U}{R}$，人体电阻约为$10^3$~ $10^5\ \Omega$（定值），加在人体两端的电压越高，流过人体的电流就越大，电流达到一定程度会引发危险。
【答案】
电流、电压
【知识点】
安全用电常识、欧姆定律
【点评】
本题考查安全用电的基础常识及欧姆定律的简单应用，属于电学基础知识点的直接考查，难度较低，适合巩固电学基础。
【难度系数】
0.8

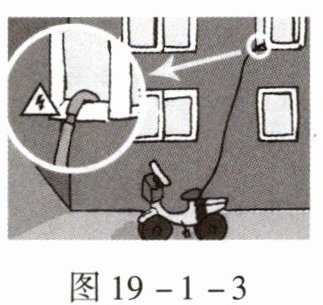

6.生活中我们要遵守安全用电原则。如图19-1-3所示,有居民将电线插座从窗口悬挂至室外,给电动车充电。这种“飞线”充电方式存在众多安全隐患:①悬挂于室外的电线与窗台、外墙等摩擦,会导致绝缘皮破损,若人体接触
图19-1-3 图19-1-4 图19-1-5
相线
(选填“相线”或“中性线”)绝缘皮破损处,会导致触电事故;②夜晚气温下降,空气中的水蒸气液化成小水珠附着在插座内部,含有杂质的液态水会导致电路短路
(选填“短路”或“断路”)。 图19-1-3 图19-1-4 图19-1-5
答案
6.相线 短路 【解析】家庭电路中,人体只要接触相线(也称火线)破损处就会发生触电事故,若只接触中性线(也称零线)不会发生触电事故,因此悬挂于室外的电线与窗台、外墙等摩擦,会导致绝缘皮破损,人体接触相线(也称火线)绝缘皮破损处,导致触电事故。含杂质的液态水是导体,插座进水后就会将相线与中性线连接成通路造成短路。
解析
【分析】
本题考查安全用电的相关知识，解题时需结合家庭电路的电压特点和电路故障的类型分析：①触电的本质是有电流通过人体形成通路，家庭电路中相线（火线）与大地间有220V电压，中性线（零线）与大地间电压为0，据此判断触电时接触的线路；②含杂质的水是导体，会使电路中相线与中性线直接连通，结合短路、断路的特点判断电路故障类型。
【解析】
1. 家庭电路中，相线（火线）与大地间电压为220V，中性线（零线）与大地间电压为0。当电线绝缘皮破损时，人体接触相线破损处，电流会通过人体流入大地，形成触电通路；接触中性线破损处时，无电流通过人体，不会触电，故第一空填相线。
2. 含有杂质的液态水是导体，附着在插座内部时，会将相线与中性线直接连通，导致电路短路；而断路是电路某处断开，电流无法流通，不符合题意，故第二空填短路。
【答案】
相线；短路
【知识点】
安全用电、家庭电路
【点评】
本题结合生活中“飞线充电”的实际场景，考查安全用电的基础常识，贴近生活，侧重对核心知识点的应用，难度适中。
【难度系数】
0.3
本题考查安全用电的相关知识，解题时需结合家庭电路的电压特点和电路故障的类型分析：①触电的本质是有电流通过人体形成通路，家庭电路中相线（火线）与大地间有220V电压，中性线（零线）与大地间电压为0，据此判断触电时接触的线路；②含杂质的水是导体，会使电路中相线与中性线直接连通，结合短路、断路的特点判断电路故障类型。
【解析】
1. 家庭电路中，相线（火线）与大地间电压为220V，中性线（零线）与大地间电压为0。当电线绝缘皮破损时，人体接触相线破损处，电流会通过人体流入大地，形成触电通路；接触中性线破损处时，无电流通过人体，不会触电，故第一空填相线。
2. 含有杂质的液态水是导体，附着在插座内部时，会将相线与中性线直接连通，导致电路短路；而断路是电路某处断开，电流无法流通，不符合题意，故第二空填短路。
【答案】
相线；短路
【知识点】
安全用电、家庭电路
【点评】
本题结合生活中“飞线充电”的实际场景，考查安全用电的基础常识，贴近生活，侧重对核心知识点的应用，难度适中。
【难度系数】
0.3

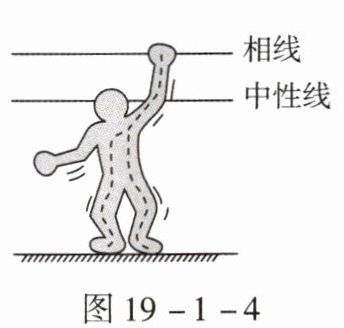

7.在家庭电路中,假如站在地上的人一只手接触了相线,如图19-1-4所示,由于人体是
导体
(选填“导体”或“绝缘体”),人体成为闭合电路中的一部分,就会有电流
通过人体,发生触电事故。答案
7.导体 电流
解析
【分析】
要解决这道题，需结合导体的概念和家庭电路触电的原理思考：首先，人体的导电性是判断第一空的关键，能导电的物体是导体；其次，触电事故的本质是有电流通过人体，当人体成为闭合电路的一部分时，会有电流流过人体引发触电。
【解析】
人体能够导电，属于导体；站在地上的人接触相线时，相线与大地间存在电压，人体作为导体连接相线与大地，形成闭合电路，电路中会有电流通过人体，进而发生触电事故。
【答案】
导体 电流
【知识点】
导体与绝缘体、家庭电路触电
【点评】
本题考查家庭电路触电的基础概念，属于识记类题目，核心是掌握导体的定义和触电的形成条件，难度较低。
【难度系数】
0.9
要解决这道题，需结合导体的概念和家庭电路触电的原理思考：首先，人体的导电性是判断第一空的关键，能导电的物体是导体；其次，触电事故的本质是有电流通过人体，当人体成为闭合电路的一部分时，会有电流流过人体引发触电。
【解析】
人体能够导电，属于导体；站在地上的人接触相线时，相线与大地间存在电压，人体作为导体连接相线与大地，形成闭合电路，电路中会有电流通过人体，进而发生触电事故。
【答案】
导体 电流
【知识点】
导体与绝缘体、家庭电路触电
【点评】
本题考查家庭电路触电的基础概念，属于识记类题目，核心是掌握导体的定义和触电的形成条件，难度较低。
【难度系数】
0.9

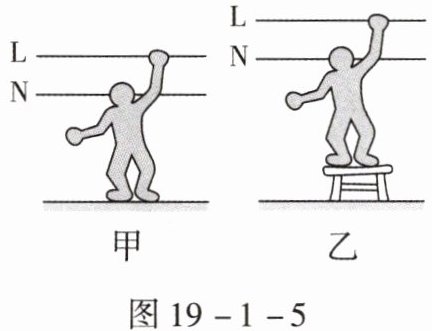

8.家庭电路触电多为低压触电,图19-1-5中会发生触电事故的是
甲
;此时相线、人体、大地和电网中供电设备构成闭合回路
。答案
8.甲 闭合回路
解析
【分析】
要判断是否发生家庭电路低压触电，需明确低压触电的核心条件：人体接触相线，且相线、人体、大地（或零线）、供电设备形成闭合回路。单线触电（站在地上接触相线）和双线触电（同时接触相线与零线）都会形成闭合回路导致触电，若人体与大地绝缘且仅接触相线则不会触电。本题中，甲图的人站在大地上接触相线，满足触电条件；乙图若人站在绝缘凳上接触相线则不满足，因此先确定触电的图，再分析电流路径构成的回路类型。
【解析】
家庭电路中，低压触电的本质是电流通过人体形成闭合回路。甲图里，人体站在大地（导体）上，接触相线后，电流路径为：相线→人体→大地→电网供电设备，构成闭合回路，发生触电事故；乙图若人体站在绝缘凳上接触相线，电流无法形成完整回路，不会触电。因此会发生触电事故的是甲，此时相线、人体、大地和供电设备构成闭合回路。
【答案】
甲；闭合回路
【知识点】
家庭电路安全用电、触电的形成条件
【点评】
本题考查家庭电路低压触电的判断，属于基础安全用电知识点，只需掌握触电的核心是形成闭合回路即可解答，难度较低。
【难度系数】
0.4
要判断是否发生家庭电路低压触电，需明确低压触电的核心条件：人体接触相线，且相线、人体、大地（或零线）、供电设备形成闭合回路。单线触电（站在地上接触相线）和双线触电（同时接触相线与零线）都会形成闭合回路导致触电，若人体与大地绝缘且仅接触相线则不会触电。本题中，甲图的人站在大地上接触相线，满足触电条件；乙图若人站在绝缘凳上接触相线则不满足，因此先确定触电的图，再分析电流路径构成的回路类型。
【解析】
家庭电路中，低压触电的本质是电流通过人体形成闭合回路。甲图里，人体站在大地（导体）上，接触相线后，电流路径为：相线→人体→大地→电网供电设备，构成闭合回路，发生触电事故；乙图若人体站在绝缘凳上接触相线，电流无法形成完整回路，不会触电。因此会发生触电事故的是甲，此时相线、人体、大地和供电设备构成闭合回路。
【答案】
甲；闭合回路
【知识点】
家庭电路安全用电、触电的形成条件
【点评】
本题考查家庭电路低压触电的判断，属于基础安全用电知识点，只需掌握触电的核心是形成闭合回路即可解答，难度较低。
【难度系数】
0.4
9.暑假是用电高峰期,电路火灾时有发生,起因多是电路“超负荷”,金属导线温度过高引燃外面的绝缘层。“超负荷”指的是(
A.电压过高
B.电压过低
C.电阻过大
D.总功率过大
D
)。A.电压过高
B.电压过低
C.电阻过大
D.总功率过大
答案
9.D
解析
【分析】
要解决这道题，需结合家庭电路的特点和相关公式分析：家庭电路电压恒定为220V，电路“超负荷”的本质是电流过大。根据电功率公式P=UI，变形可得I=P/U，当总功率过大时，电路电流会显著增大，这就是电路超负荷的原因。逐一分析选项：A选项电压过高不符合家庭电路实际，家庭电路电压稳定；B选项电压过低不会导致电流过大；C选项电阻过大时电流会减小，不会造成超负荷；D选项总功率过大是电路超负荷的根本原因，因此选D。
【解析】
家庭电路的电压U=220V是恒定值，由电功率公式P=UI可得，电路中的电流I=P/U。当电路中用电器的总功率P过大时，电路中的电流I会随之增大，这就是电路“超负荷”的含义。电流过大时，根据焦耳定律Q=I²Rt，导线的电阻R和通电时间t一定，电流越大，导线产生的热量越多，温度升高，易引燃绝缘层引发火灾。对选项分析如下：
A. 家庭电路电压稳定在220V，不会无故过高，错误；
B. 电压过低会导致用电器无法正常工作，不会造成电路超负荷，错误；
C. 电阻过大时，由I=U/R可知电流会减小，不会导致超负荷，错误；
D. 总功率过大是电路超负荷的根本原因，正确。
【答案】
D
【知识点】
家庭电路电流过大的原因、电功率与电流的关系
【点评】
本题考查家庭电路“超负荷”的原因，属于初中物理基础知识点，需结合电功率公式和焦耳定律分析，难度较低，是常见的基础题型。
【难度系数】
0.5
要解决这道题，需结合家庭电路的特点和相关公式分析：家庭电路电压恒定为220V，电路“超负荷”的本质是电流过大。根据电功率公式P=UI，变形可得I=P/U，当总功率过大时，电路电流会显著增大，这就是电路超负荷的原因。逐一分析选项：A选项电压过高不符合家庭电路实际，家庭电路电压稳定；B选项电压过低不会导致电流过大；C选项电阻过大时电流会减小，不会造成超负荷；D选项总功率过大是电路超负荷的根本原因，因此选D。
【解析】
家庭电路的电压U=220V是恒定值，由电功率公式P=UI可得，电路中的电流I=P/U。当电路中用电器的总功率P过大时，电路中的电流I会随之增大，这就是电路“超负荷”的含义。电流过大时，根据焦耳定律Q=I²Rt，导线的电阻R和通电时间t一定，电流越大，导线产生的热量越多，温度升高，易引燃绝缘层引发火灾。对选项分析如下：
A. 家庭电路电压稳定在220V，不会无故过高，错误；
B. 电压过低会导致用电器无法正常工作，不会造成电路超负荷，错误；
C. 电阻过大时，由I=U/R可知电流会减小，不会导致超负荷，错误；
D. 总功率过大是电路超负荷的根本原因，正确。
【答案】
D
【知识点】
家庭电路电流过大的原因、电功率与电流的关系
【点评】
本题考查家庭电路“超负荷”的原因，属于初中物理基础知识点，需结合电功率公式和焦耳定律分析，难度较低，是常见的基础题型。
【难度系数】
0.5
10.若高压线断裂落地,请不要靠近,更不要用手去挪动,正确的做法是派人看守现场,迅速找电工师傅来处理,这是因为(
A.高压线温度高,会烧死人
B.高压线的电压高,对人和物有巨大的推斥力而置人于死地
C.人走近时会造成跨步电压触电身亡
D.高压线有巨大的吸引力,把人吸过去而触电身亡
C
)。A.高压线温度高,会烧死人
B.高压线的电压高,对人和物有巨大的推斥力而置人于死地
C.人走近时会造成跨步电压触电身亡
D.高压线有巨大的吸引力,把人吸过去而触电身亡
答案
10.C
解析
【分析】本题考查安全用电中高压触电的相关知识，解题时需明确高压线断裂落地后的触电类型，逐一分析各选项的正误：高压线落地后，落地点周围会形成电势差，人走近时两脚间会产生跨步电压引发触电，需结合物理原理判断选项描述是否正确。
【解析】高压线断裂落地后，大地成为导体，落地点周围形成不同电势区域，当人走近时，两脚处于不同电势区域，两脚间产生跨步电压，电流通过人体造成触电，因此不能靠近，需派人看守并找电工处理。对选项逐一分析：A选项，高压线断裂落地后温度不会高到烧死人，错误；B选项，触电是因电流通过人体，并非电压产生推斥力，错误；C选项，符合跨步电压触电的原理，正确；D选项，触电不是因高压线的吸引力，错误。故本题选C。
【答案】C
【知识点】高压触电、跨步电压触电
【点评】本题结合生活实际考查安全用电常识，需理解高压触电的类型，属于基础知识点的应用，难度适中。
【难度系数】0.3
【解析】高压线断裂落地后，大地成为导体，落地点周围形成不同电势区域，当人走近时，两脚处于不同电势区域，两脚间产生跨步电压，电流通过人体造成触电，因此不能靠近，需派人看守并找电工处理。对选项逐一分析：A选项，高压线断裂落地后温度不会高到烧死人，错误；B选项，触电是因电流通过人体，并非电压产生推斥力，错误；C选项，符合跨步电压触电的原理，正确；D选项，触电不是因高压线的吸引力，错误。故本题选C。
【答案】C
【知识点】高压触电、跨步电压触电
【点评】本题结合生活实际考查安全用电常识，需理解高压触电的类型，属于基础知识点的应用，难度适中。
【难度系数】0.3
