10. 如图所示是物理兴趣小组设计的电梯满载报警系统原理图,电源电压恒定不变,$R_1$为定值电阻,$R_2$为压敏电阻,当压力表示数增大到某一值时系统自动报警,下列说法正确的是().

A.压敏电阻$R_2$的阻值随压力的增大而增大
B.压力表为电流表改装而成
C.仅减小$R_1$,可以增大满载质量
D.仅增大电源电压,可以增大满载质量

10. C [解析]由图可知,该电路为串联电路,电阻$R_1$和$R_2$电阻串联在电路中. 压力表与$R_1$ 并联,所以压力表由电压表改装而成,故 B 错误;当压力表示数增大到某一值时系统自动报警,说明定值电阻的电压增大,电路中的电流变大,故总电阻变小,$R_2$ 的阻值变小,说明压敏电阻$R_2$ 的阻值随压力的增大而减小,故 A 错误;电压表报警示数不变,如果减小$R_1$,由串联分压规律可知电压之比不变,故$R_2$ 的阻值可以更小,因而可以增大压力,故 C 正确;仅增大电源电压,而报警电压不变,故$R_2$ 的电压增大,根据串联分压规律知,此时$R_2$ 的电阻变大,则压力减小,则不可以增大满载质量,故 D 错误.

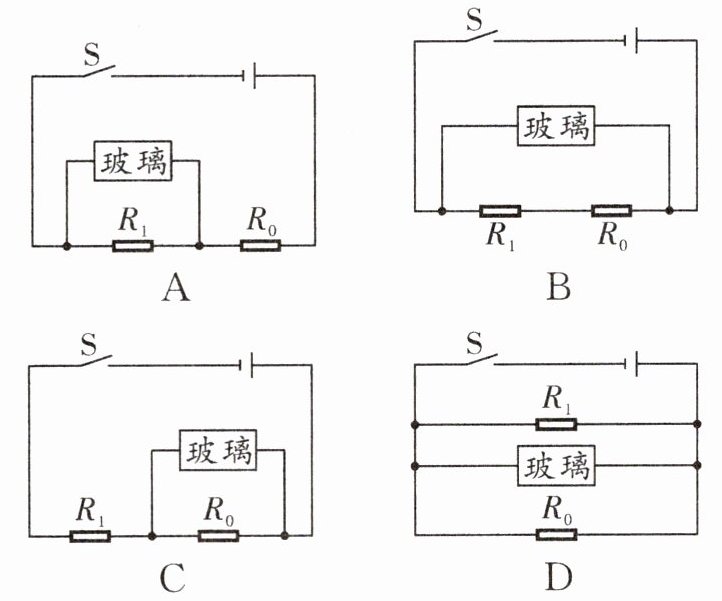

11. (2025·徐州贾汪区月考)电控调光玻璃能根据光照强度自动调节窗户玻璃的透明度，其主要部件是光敏电阻.工作原理是当光照增强时，光敏电阻减小，玻璃两端的电压减小，玻璃透明度下降；反之玻璃透明度上升.下面是兴趣小组同学设计的电路，已知电源电压不变，$R_0$为定值电阻，$R_1$为光敏电阻.其中符合要求的是().

11. A [解析]图 A,闭合开关,两电阻串联接入电路,玻璃与光敏电阻并联,当光照增强时,光敏电阻减小,根据串联分压原理可知光敏电阻两端的电压变小,所以玻璃两端的电压变小,玻璃透明度下降,故 A 符合要求;图 B,闭合开关,两电阻串联接入电路,玻璃与两电阻并联,当光照增强时,光敏电阻减小,但电源电压不变,所以玻璃两端的电压不变,故 B 不符合要求;图 C,闭合开关,两电阻串联接入电路,玻璃与定值电阻并联,当光照增强时,光敏电阻减小,根据串联分压原理可知光敏电阻两端的电压变小,根据串联电路电压规律可知定值电阻两端电压变大,所以玻璃两端的电压变大,玻璃透明度上升,故 C 不符合要求;图 D,闭合开关,两电阻与玻璃并联接入电路,当光照增强时,光敏电阻减小,但电源电压不变,所以玻璃两端的电压不变,故 D 不符合要求.

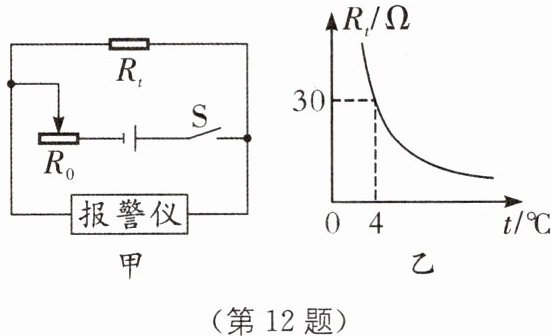

12. (2025·无锡滨湖区期末)大多数水果最适宜的储存温度为 $0∼ 4\ °\mathrm{C}$,小明设计了如图甲所示的电路图监测温度变化,确保水果保鲜.电源电压恒为$6\ \mathrm{V},R_0$是滑动变阻器,热敏电阻$R_t$的阻值随温度$t$的变化关系如图乙所示,报警仪由量程为$0∼3\ \mathrm{V}$的电压表改装而成.闭合开关S,将滑片调至某一位置固定,当温度达到$4\ °\mathrm{C}$时,报警仪指针指在表盘中央,开始报警.下列说法中正确的是().


A.温度升高时,电路中的电流变小
B.当报警仪电压$U=2\ \mathrm{V}$时,环境温度不符合要求
C.当电路中电流$I＜0.05\ \mathrm{A}$时,环境温度符合要求
D.若要降低报警温度,应将滑片向右移动

12. C [解析]由图甲可知,滑动变阻器$R_0$ 与热敏电阻$R_t$ 串联,报警仪电压表测$R_t$ 两端的电压. 由图乙可知,温度升高时热敏电阻$R$ 的阻值变小,根据串联电路的总电阻等于各用电器的电阻之和可知总电阻变小,根据欧姆定律可知电路中电流变大,故 A 错误;由图乙可知,当温度达到$4\ °\mathrm{C}$时,热敏电阻$R_t$ 的阻值为$30\ \Omega$,报警仪为量程$0∼3\ \mathrm{V}$的电压表改装而成,报警仪指针指在表盘中央,即热敏电阻$R_t$ 两端的电压为1.5 V,串联电路电压比等于电阻比,则滑动变阻器$R_0$ 连入电路的阻值为$\dfrac{U_t}{R_t}=\dfrac{U_{滑}}{R_{滑}}$,即$\dfrac{1.5\ \mathrm{V}}{30\ \Omega}=\dfrac{6\ \mathrm{V}-1.5\ \mathrm{V}}{R_{滑}}$,解得$R_{滑}=90\ \Omega$,当报警仪电压$U=2\ \mathrm{V}$时,根据串联电路的分压规律可知,热敏电阻$R_t$ 的阻值变大,由图乙可知温度变小,小于$4\ °\mathrm{C}$,故环境温度符合要求,故 B 错误;当电路中电流$I＜0.05\ \mathrm{A}$时,根据欧姆定律$I=\dfrac{U}{R}$可知,滑动变阻器两端的电压$U_{滑}'=I'R_{滑}＜0.05\ \mathrm{A}×90\ \Omega=4.5\ \mathrm{V}$,根据串联电路的电压特点可知热敏电阻$R_t$ 两端的电压$U'=U-U_{滑}＞6\ \mathrm{V}-4.5\ \mathrm{V}=1.5\ \mathrm{V}$,由 B 选项分析可知,环境温度符合要求,故 C 正确;因报警时电压表的示数不变,若要降低报警温度,因热敏电阻$R_t$ 的阻值变大,根据串联电路的电压特点可知滑动变阻器连入电路的阻值变大,则滑片应向左移动,故 D 错误.

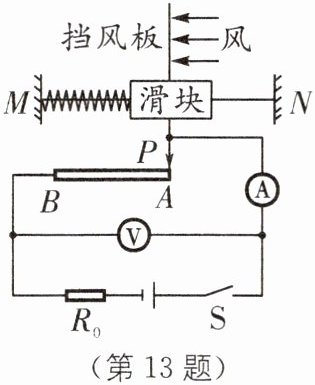

13. (2025·南京秦淮区月考)如图所示为风速仪的工作原理简化图,装有挡风板和滑片P的轻质滑块与轻质弹簧套在滑杆MN上,弹簧左端固定,右端与滑块相连,$R_{0}$为定值电阻,AB为电阻丝,滑片P与电阻丝AB接触良好.无风时,滑片P在A处;有风时,滑块与滑片P一起向左移动.闭合开关S,当风速增大时下列分析正确的是().

A.风速越大,电流表示数越小
B.电压表示数变小,电流表示数变大
C.电压表示数与电流表示数的比值变大
D.电压表示数变化量与电流表示数变化量的比值变小

13. B [解析]由电路图可知两电阻串联,电压表测量滑动变阻器两端的电压,电流表测量电路中的电流;闭合开关 S,当风速增大时滑片向左移动,滑动变阻器接入电路的电阻变小,电路的总电阻变小,由$I=\dfrac{U}{R}$可知电路中的电流变大,电流表的示数变大;由于滑动变阻器接入电路的电阻变小,由串联电路的分压作用可知滑动变阻器两端的电压变小,电压表的示数变小,电压表示数与电流表示数的比值变小,故 A、C 错误,B 正确;设滑片移动前后,电路中的电流分别为$I_1$、$I_2$,电压表的示数分别为$U_1=U-I_1R_0$,$U_1'=U-I_2R_0$,则电压表示数变化量$\Delta U=U_1-U_1'=U-I_1R_0-(U-I_2R_0)=(I_2-I_1)R_0=\Delta IR_0$可知,电压表示数的变化量与电流表示数的变化量的比值$\dfrac{\Delta U}{\Delta I}=R_0$的阻值,则其比值不变,故 D 错误.

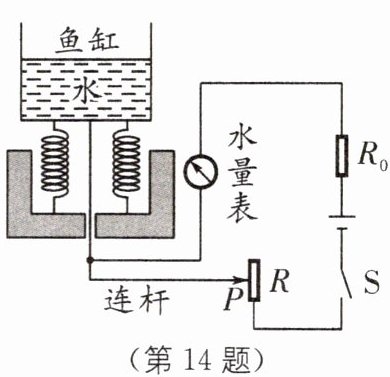

14. (2025·无锡江阴月考)小明同学为自己家的鱼缸设计了一款补水提示器,如图所示,滑片随着水量的增加而下移,水量变化驱动滑片P上下移动.该装置中水量表是用表改装的;电源电压恒定,$R_{0}$为定值电阻,$R$为滑动变阻器,闭合开关S,当水量减少时,滑动变阻器接入电路的电阻,水量表的示数将(最后两空填“变大”“变小”或“不变”).

14. 电流 变大 变小 [解析]电流表使用时必须串联在电路中,图中水量表串联在电路中,因此是用电流表改装的.闭合开关 S,当水量减少时,鱼缸对弹簧的压力变小,鱼缸在弹簧的作用下会上移,使得滑片上移,滑动变阻器$R$ 连入电路的电阻变大,电源电压不变,根据欧姆定律可得,电路电流变小,水量表示数变小.
思路引导 根据电流表的使用方法分析;根据电路图可知,定值电阻和滑动变阻器串联接入电路中,电流表测量电路中的电流;闭合开关 S,当水量减少时,根据$R$ 接入电路的电阻的变化分析总电阻的变化,根据欧姆定律分析电路中电流的变化.
