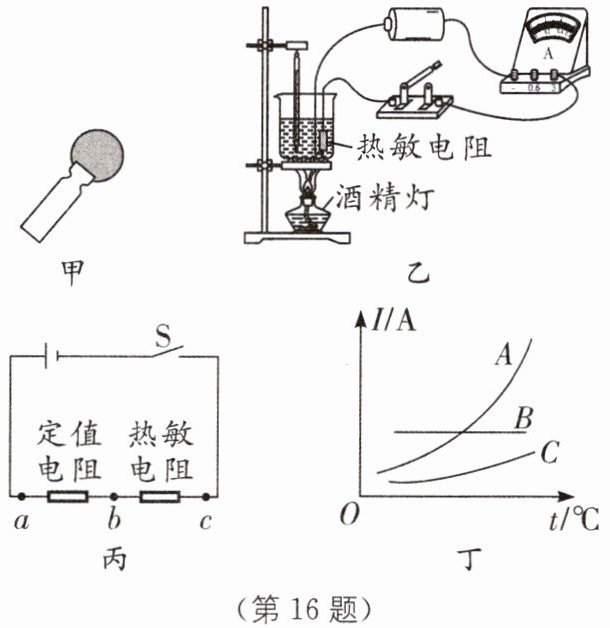

16. 小明发现:有的电阻阻值会随温度、压力等外界因素的改变而改变,那么热敏电阻的阻值与温度有什么关系 视频学重难呢？为此他找来如图甲所示的热敏电阻,利用图乙装置进行探究.

(1)热敏电阻是由(填“导体”“超导体”或“半导体”)材料制成的.
(2)该实验通过来反映电阻大小,烧杯中液体你建议选择(填“食用油”或“矿泉水”),理由是.

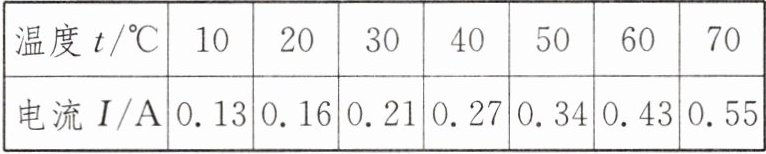

(3)分析实验数据可知该热敏电阻的阻值随温度升高而(填“增大”或“减小”).

(4)实验小组用这个热敏电阻和电压表改装成指针式温度计,设计电路如图丙所示.若使电压表示数随温度升高而增大,现有恒压电源A和恒流电源B,应选用电源(填“A”或“B”),并将电压表并联在(填“ab”“bc”或“ac”)两端.
(5)小华将A、B、C三个电阻替换烧杯内的热敏电阻,分别接入图乙电路,获得图丁所示的三个电阻“温度与电流”的图像,则用电阻制作的温度传感器更灵敏.

16.(1)半导体 (2)电流表示数 食用油 矿泉水是导体，容易导电，可能会造成电路短路，而食用油是绝缘体，不会影响电路正常工作，且比热容较小，升温较快，能更明显地观察到温度变化对电阻的影响 (3)减小 (4)A ab (5)A 解析(1)热敏电阻通常由锰、钴、镍等过渡金属的氧化物半导体陶瓷制成,是利用半导体的温度敏感性工作的.(2)矿泉水是导体,容易导电,可能会造成电路短路,而食用油是绝缘体,不会影响电路正常工作,且比热容较小,升温较快,能更明显地观察到温度变化对电阻的影响.(3)电源电压不变时,说明电路中电流越大,导体电阻越小.由表格数据可知,温度升高,电流增大,所以该热敏电阻的阻值随温度升高而减小.(4)实验小组用这个热敏电阻(其阻值随温度升高而减小)和电压表改装成指针式温度计,设计电路如图丙(两电阻串联),要求电压表示数随温度升高而增大;若使用恒流电源,电路中电流不变,因热敏电阻阻值随温度升高而减小,根据U=IR可知热敏电阻两端的电压减小;定值电阻的阻值不变,电路中电流不变,根据U=IR可知定值电阻两端的电压不变,则无论电压表并联在哪个电阻两端都不能实现电压表示数随温度升高而增大,所以不能选用恒流电源B;若使用恒压电源,因热敏电阻阻值随温度升高而减小,根据串联电路分压原理,热敏电阻两端电压会减小,而定值电阻两端电压增大,则应将电压表并联在ab两端,满足电压表示数随温度升高而增大,所以应选用恒压电源A.(5)温度传感器的灵敏度是指单位温度变化引起的电阻变化量,电阻变化量越大越灵敏.电源电压不变时,电流变化越大,电阻变化越大.由图丁可知,相同温度变化时,电阻A对应的电流变化量最大,所以用电阻A制作的温度传感器更灵敏.

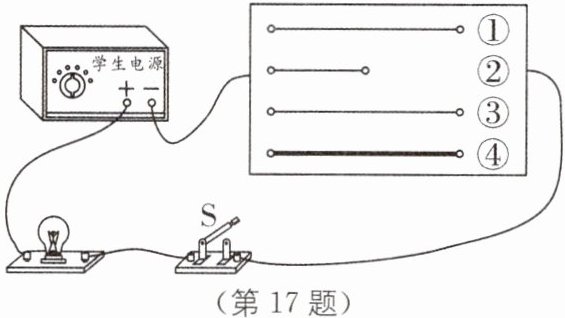

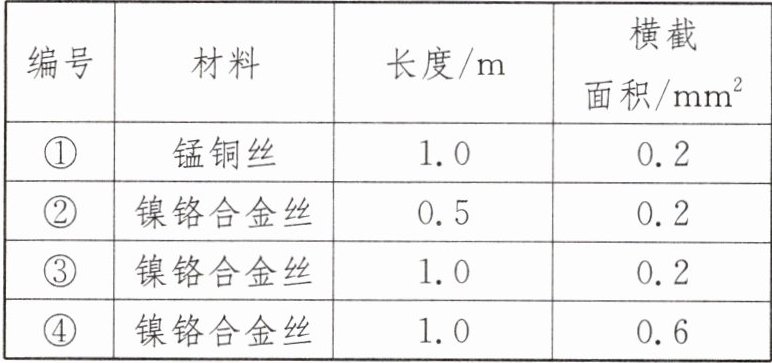

17. (2025·武汉中考)某同学利用如图所示的装置探究影响导体电阻大小的因素,实验中四根金属丝的规格如表所示.下列说法正确的是().



A.实验过程中,灯泡越亮,说明接入电路中金属丝的电阻越大
B.选择金属丝①和③可以探究电阻的大小是否跟导体的材料有关
C.选择金属丝②和④可以探究电阻的大小是否跟导体的长度有关
D.选择金属丝①和④可以探究电阻的大小是否跟导体的横截面积有关

17.B 解析在该实验中,电阻的大小是通过小灯泡的亮度来体现的,灯泡越亮,电流越大,电阻越小,故A错误;要探究电阻的大小是否跟导体材料有关系,需要控制长度和横截面积相同,改变材料,选取金属丝①和③进行实验符合题意,故B正确;要探究导体电阻大小与长度的关系,需要让导体的材料和横截面积相同,长度不同,选取金属丝②和③进行实验符合题意,故C错误;要探究导体电阻大小与横截面积的关系,需要让导体的材料和长度相同,横截面积不同,选取金属丝③和④进行实验符合题意,故D错误.
