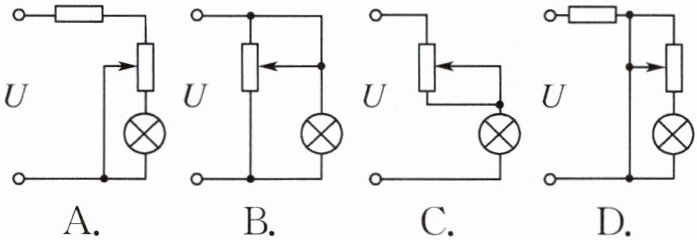

1. 如图所示,是用滑动变阻器调节灯泡亮度的几种方案,你认为可能达到目的的方案是
（
（
C
）答案
1. C 提示:图A中灯泡被短路,不发光;图B中滑动变阻器的上半段被短路,下半段和灯泡并联,调节滑片不能改变灯泡的亮度;图C中,移动滑片可改变电路中的电流,改变灯泡的亮度;图D中灯泡被短路,不发光。
解析
【分析】
要判断滑动变阻器能否调节灯泡亮度，需看滑动变阻器是否能改变灯泡所在电路的电阻，且不会造成灯泡短路。逐个分析选项：A中灯泡被短路，无电流通过；B中滑动变阻器与灯泡并联，调节滑片无法改变灯泡两端电压；C中滑动变阻器与灯泡串联，移动滑片可改变电路电流；D中灯泡被短路，无电流通过。
【解析】
逐个分析各选项：
1. 选项A：灯泡被短路，电流不经过灯泡，灯泡不发光，无法调节亮度，不符合要求。
2. 选项B：滑动变阻器与灯泡并联，并联电路各支路电压等于电源电压，调节滑片时灯泡两端电压不变，电流不变，亮度不变，不符合要求。
3. 选项C：滑动变阻器与灯泡串联，移动滑片时，滑动变阻器接入电路的电阻改变，电路总电阻改变，根据欧姆定律，电路电流改变，灯泡实际功率改变，从而改变亮度，符合要求。
4. 选项D：灯泡被短路，电流不经过灯泡，灯泡不发光，无法调节亮度，不符合要求。
【答案】
C
【知识点】
滑动变阻器的使用、电路连接
【点评】
本题考查滑动变阻器调节灯泡亮度的电路分析，核心是判断滑动变阻器与灯泡的连接方式，明确短路、并联对灯泡亮度的影响，属于基础电路应用题目。
【难度系数】
0.5
要判断滑动变阻器能否调节灯泡亮度，需看滑动变阻器是否能改变灯泡所在电路的电阻，且不会造成灯泡短路。逐个分析选项：A中灯泡被短路，无电流通过；B中滑动变阻器与灯泡并联，调节滑片无法改变灯泡两端电压；C中滑动变阻器与灯泡串联，移动滑片可改变电路电流；D中灯泡被短路，无电流通过。
【解析】
逐个分析各选项：
1. 选项A：灯泡被短路，电流不经过灯泡，灯泡不发光，无法调节亮度，不符合要求。
2. 选项B：滑动变阻器与灯泡并联，并联电路各支路电压等于电源电压，调节滑片时灯泡两端电压不变，电流不变，亮度不变，不符合要求。
3. 选项C：滑动变阻器与灯泡串联，移动滑片时，滑动变阻器接入电路的电阻改变，电路总电阻改变，根据欧姆定律，电路电流改变，灯泡实际功率改变，从而改变亮度，符合要求。
4. 选项D：灯泡被短路，电流不经过灯泡，灯泡不发光，无法调节亮度，不符合要求。
【答案】
C
【知识点】
滑动变阻器的使用、电路连接
【点评】
本题考查滑动变阻器调节灯泡亮度的电路分析，核心是判断滑动变阻器与灯泡的连接方式，明确短路、并联对灯泡亮度的影响，属于基础电路应用题目。
【难度系数】
0.5
2. （2025·苏州相城期末）跨学科实践小组准备制作一个可调光台灯，他们准备了电源，开关，导线、LED灯，以及如图所示的电位器（变阻器）。下列关于电路设计的讨论正确的是 （
A.电位器应与灯泡并联
B.将接线柱a、c接入电路可实现调光功能
C.为使灯泡亮度变化明显，应选用电阻丝长度很短的电位器
D.若顺时针旋转旋钮时灯泡发光变亮，则需将b、c接线柱接入电路
D
）A.电位器应与灯泡并联
B.将接线柱a、c接入电路可实现调光功能
C.为使灯泡亮度变化明显，应选用电阻丝长度很短的电位器
D.若顺时针旋转旋钮时灯泡发光变亮，则需将b、c接线柱接入电路
答案
2. D 提示:电位器串联在电路中能改变电流的大小,只将a、c接入电路,电位器连成了定值电阻,旋转滑片不能改变灯泡亮度。为使灯泡亮度变化明显,电位器的可调范围应变大,故选用电阻丝长度较长的电位器。顺时针旋转旋钮时,灯泡变亮,说明电流变大,电位器接入的电阻变小,需将b、c接入电路。
解析
【分析】
要解决这道题，需明确电位器的本质是滑动变阻器，其工作原理是通过改变接入电路的电阻丝长度改变电阻，从而改变电路电流实现调光。滑动变阻器需串联在电路中，接线规则为“一上一下”，接入电阻由下方接线柱到滑片的电阻丝长度决定。接下来逐一分析选项：
1. 选项A：电位器若与灯泡并联，并联电路中灯泡两端电压等于电源电压，电流不变，无法改变亮度，因此电位器应与灯泡串联，A错误。
2. 选项B：接线柱a、c接入电路时，整个电阻丝全部接入，滑片移动时接入电阻不变，电路电流不变，灯泡亮度无法改变，不能实现调光，B错误。
3. 选项C：电阻丝长度越短，电位器的电阻变化范围越小，电路电流变化越小，灯泡亮度变化越不明显，因此应选用电阻丝长度较长的电位器，C错误。
4. 选项D：顺时针旋转旋钮时灯泡变亮，说明电路电流变大，电位器接入电阻变小。若接b、c接线柱，顺时针旋转滑片时，接入的电阻丝（b到滑片）长度变短，电阻变小，电流变大，灯泡变亮，符合要求，D正确。
【解析】
电位器的工作原理是改变接入电路的电阻丝长度来改变电阻，需串联在电路中才能改变电流，实现调光功能：
选项A：电位器与灯泡并联时，灯泡两端电压不变，电流不变，无法调光，故A错误；
选项B：接a、c时，电位器全部电阻丝接入，电阻不变，电流不变，不能调光，故B错误；
选项C：电阻丝长度短则电阻变化范围小，亮度变化不明显，应选长电阻丝的电位器，故C错误；
选项D：顺时针转旋钮灯泡变亮，说明接入电阻变小，接b、c时，顺时针转滑片，接入电阻丝长度变短，电阻变小，电流变大，灯泡变亮，故D正确。
【答案】
D
【知识点】
滑动变阻器的原理与应用、电路的连接
【点评】
本题考查电位器（滑动变阻器）在实际电路中的应用，需掌握滑动变阻器的接线规则和电阻变化对电路的影响，属于基础应用题，难度适中。
【难度系数】
0.6
要解决这道题，需明确电位器的本质是滑动变阻器，其工作原理是通过改变接入电路的电阻丝长度改变电阻，从而改变电路电流实现调光。滑动变阻器需串联在电路中，接线规则为“一上一下”，接入电阻由下方接线柱到滑片的电阻丝长度决定。接下来逐一分析选项：
1. 选项A：电位器若与灯泡并联，并联电路中灯泡两端电压等于电源电压，电流不变，无法改变亮度，因此电位器应与灯泡串联，A错误。
2. 选项B：接线柱a、c接入电路时，整个电阻丝全部接入，滑片移动时接入电阻不变，电路电流不变，灯泡亮度无法改变，不能实现调光，B错误。
3. 选项C：电阻丝长度越短，电位器的电阻变化范围越小，电路电流变化越小，灯泡亮度变化越不明显，因此应选用电阻丝长度较长的电位器，C错误。
4. 选项D：顺时针旋转旋钮时灯泡变亮，说明电路电流变大，电位器接入电阻变小。若接b、c接线柱，顺时针旋转滑片时，接入的电阻丝（b到滑片）长度变短，电阻变小，电流变大，灯泡变亮，符合要求，D正确。
【解析】
电位器的工作原理是改变接入电路的电阻丝长度来改变电阻，需串联在电路中才能改变电流，实现调光功能：
选项A：电位器与灯泡并联时，灯泡两端电压不变，电流不变，无法调光，故A错误；
选项B：接a、c时，电位器全部电阻丝接入，电阻不变，电流不变，不能调光，故B错误；
选项C：电阻丝长度短则电阻变化范围小，亮度变化不明显，应选长电阻丝的电位器，故C错误；
选项D：顺时针转旋钮灯泡变亮，说明接入电阻变小，接b、c时，顺时针转滑片，接入电阻丝长度变短，电阻变小，电流变大，灯泡变亮，故D正确。
【答案】
D
【知识点】
滑动变阻器的原理与应用、电路的连接
【点评】
本题考查电位器（滑动变阻器）在实际电路中的应用，需掌握滑动变阻器的接线规则和电阻变化对电路的影响，属于基础应用题，难度适中。
【难度系数】
0.6

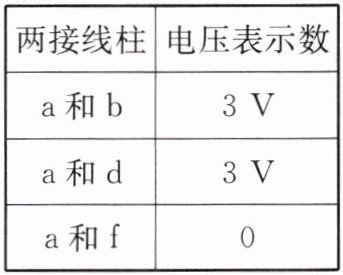

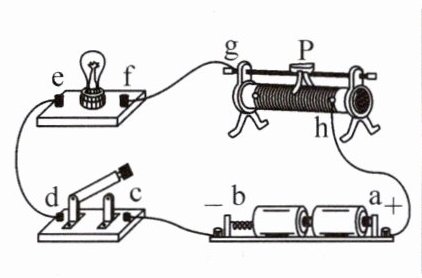

3. 如图所示,闭合开关后,无论如何移动滑片P,小灯泡始终不亮,已知导线及各处连接完好。为查找故障,开关闭合后,用电压表测得三次两接线柱间电压如下表所示,则 （
A.只可能是小灯泡发生短路故障
B.只可能是小灯泡发生断路故障
C.还需测得h、g间电压,才能判定滑动变阻器是否发生断路故障
D.还需测得g、b间电压,才能判定滑动变阻器是否发生断路故障
D
）A.只可能是小灯泡发生短路故障
B.只可能是小灯泡发生断路故障
C.还需测得h、g间电压,才能判定滑动变阻器是否发生断路故障
D.还需测得g、b间电压,才能判定滑动变阻器是否发生断路故障
答案
3. D 提示:ab间电压即电源电压,为3 V;若小灯泡短路,电压表接af有示数,示数为3 V;若小灯泡断路,电压表接ab、ad有示数,电压表接af无示数,若滑动变阻器、小灯泡同时断路也会有上述现象出现,故不能判断滑动变阻器是否断路;若要判断滑动变阻器和灯泡是否同时断路,需将电压表接到g、b间,若电压表有示数则滑动变阻器没有断路,若电压表无示数则滑动变阻器断路;若将电压表接到h、g间,由于小灯泡一定断路,电压表无示数,无法判定滑动变阻器是否断路。
解析
【分析】
本题为串联电路故障分析题，解题思路如下：首先明确电路结构（电源、开关、滑动变阻器、小灯泡串联），导线连接完好，故障仅为断路或短路；其次利用电压表检测故障的核心原理：电压表有示数，说明电压表两端能连通至电源两极；无示数则说明某部分断路或无法连通电源；再结合已知的ab间电压（电源电压），分析小灯泡短路、断路时的电压表现，排除错误选项；最后针对滑动变阻器是否断路的判断，选择合适接线柱测量，根据电压表现确定正确结论。
【解析】
1. 电路结构：电源、开关、滑动变阻器、小灯泡串联，导线连接完好，故障为断路或短路。
2. 电源状态判断：ab间电压为电源电压，说明电源正常。
3. 小灯泡故障分析：
若小灯泡短路：电压表接af时，两端可连通电源两极，应有示数，与题意不符，故小灯泡未短路，排除A选项。
若小灯泡断路：电压表接ab、ad时，两端可连通电源两极，有示数；接af时，因小灯泡断路，电压表无法连通电源负极，无示数，符合题意，说明小灯泡断路，但需进一步判断滑动变阻器是否断路。
4. 滑动变阻器断路判断：
若测h、g间电压：因小灯泡已断路，无论滑动变阻器是否断路，h、g间电压表均无示数，无法判断，排除C选项。
若测g、b间电压：若电压表有示数，说明g到电源、b到电源均连通，滑动变阻器未断路；若电压表无示数，说明滑动变阻器断路，可判定，故D选项正确。
【答案】
D
【知识点】
电路故障分析、电压表的使用
【点评】
本题结合串联电路特点，考查利用电压表检测电路故障的方法，需明确不同断路位置对应的电压表现，逻辑分析要求较高，易因选错测量接线柱导致错误。
【难度系数】
0.5
本题为串联电路故障分析题，解题思路如下：首先明确电路结构（电源、开关、滑动变阻器、小灯泡串联），导线连接完好，故障仅为断路或短路；其次利用电压表检测故障的核心原理：电压表有示数，说明电压表两端能连通至电源两极；无示数则说明某部分断路或无法连通电源；再结合已知的ab间电压（电源电压），分析小灯泡短路、断路时的电压表现，排除错误选项；最后针对滑动变阻器是否断路的判断，选择合适接线柱测量，根据电压表现确定正确结论。
【解析】
1. 电路结构：电源、开关、滑动变阻器、小灯泡串联，导线连接完好，故障为断路或短路。
2. 电源状态判断：ab间电压为电源电压，说明电源正常。
3. 小灯泡故障分析：
若小灯泡短路：电压表接af时，两端可连通电源两极，应有示数，与题意不符，故小灯泡未短路，排除A选项。
若小灯泡断路：电压表接ab、ad时，两端可连通电源两极，有示数；接af时，因小灯泡断路，电压表无法连通电源负极，无示数，符合题意，说明小灯泡断路，但需进一步判断滑动变阻器是否断路。
4. 滑动变阻器断路判断：
若测h、g间电压：因小灯泡已断路，无论滑动变阻器是否断路，h、g间电压表均无示数，无法判断，排除C选项。
若测g、b间电压：若电压表有示数，说明g到电源、b到电源均连通，滑动变阻器未断路；若电压表无示数，说明滑动变阻器断路，可判定，故D选项正确。
【答案】
D
【知识点】
电路故障分析、电压表的使用
【点评】
本题结合串联电路特点，考查利用电压表检测电路故障的方法，需明确不同断路位置对应的电压表现，逻辑分析要求较高，易因选错测量接线柱导致错误。
【难度系数】
0.5

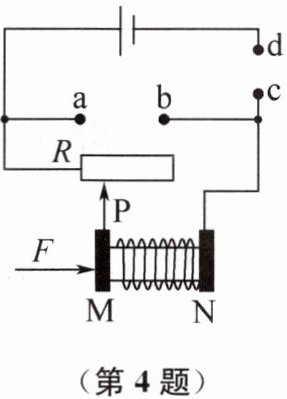

4. 如图所示,是一电子测力计的电路示意图,M、N均为金属板,N固定不动,a、b、c、d是四个接线柱,ab、cd两位置可接入定值电阻、电流表或电压表。若力F增大时,要求仪表的示数也增大,则接线柱a、b之间应接入
电压表
,接线柱c、d之间应接入定值电阻
。答案
4. 电压表 定值电阻 提示:cd间不可能是电压表,否则电路断路。若cd间为电流表,ab间为电表时,电压表测电源电压,示数不变,当力F增大时,滑片右移,R变大,电流表示数减小;若cd间为电流表,ab间为定值电阻时,当力F增大时,滑片右移,R变大,该支路的电流减小,干路电流减小,即电流表示数减小。若cd间为定值电阻,ab间不可能为电流表,否则R被短路;若cd间为定值电阻,ab间为电压表时,电压表测R两端的电压,当力F增大时,滑片右移,R变大,电路中电流减小,定值电阻两端的电压减小,R两端的电压增大,即电压表示数增大。
解析
【分析】
要解决本题，需先明确电路的基本连接逻辑，结合力F增大时滑片移动导致滑动变阻器接入电阻变化的特点，逐一分析不同元件接入时的电表示数变化。首先，cd间若接电压表会造成电路断路，无法形成有效通路，故cd只能选择定值电阻或电流表；ab间若接电流表会短路滑动变阻器，使其失去变阻作用，故ab只能选择电压表或定值电阻。接下来需筛选出“F增大时仪表（电压表）示数增大”的元件组合。
【解析】
1. 确定cd间的元件：若cd接电压表，电路断开，无电流通过，无法正常工作，因此cd不能接电压表，只能是定值电阻或电流表。
2. 确定ab间的元件：若ab接电流表，滑动变阻器会被短路，电路仅为ab间的电流表，滑动变阻器无法改变电阻，不符合要求，因此ab不能接电流表，只能是电压表或定值电阻。
3. 分析符合要求的组合：当ab接电压表、cd接定值电阻时，电路为定值电阻与滑动变阻器R串联，电压表并联在R两端，测R的电压。当力F增大，滑片P右移，滑动变阻器接入电阻R变大，总电阻变大，电源电压不变，根据欧姆定律I=U总/R总，电路电流I变小。定值电阻两端电压U定=IR定，因I变小，故U定变小。根据串联电路电压规律U总=U定+UR，可得UR=U总-U定，U定变小则UR变大，即电压表示数增大，符合题目要求。
4. 验证其他组合：若cd接电流表，无论ab接定值电阻还是电压表，均无法使仪表（电流或电压）示数随F增大而增大，不符合要求。
【答案】
电压表；定值电阻
【知识点】
串联电路电压规律、欧姆定律应用、电路分析
【点评】
本题结合力与滑动变阻器的变化，考查电路串并联分析及欧姆定律的应用，需要学生逐步推导各元件接入后的电路状态和电表示数变化，综合性较强，能有效考查逻辑推理能力。
【难度系数】
0.5
要解决本题，需先明确电路的基本连接逻辑，结合力F增大时滑片移动导致滑动变阻器接入电阻变化的特点，逐一分析不同元件接入时的电表示数变化。首先，cd间若接电压表会造成电路断路，无法形成有效通路，故cd只能选择定值电阻或电流表；ab间若接电流表会短路滑动变阻器，使其失去变阻作用，故ab只能选择电压表或定值电阻。接下来需筛选出“F增大时仪表（电压表）示数增大”的元件组合。
【解析】
1. 确定cd间的元件：若cd接电压表，电路断开，无电流通过，无法正常工作，因此cd不能接电压表，只能是定值电阻或电流表。
2. 确定ab间的元件：若ab接电流表，滑动变阻器会被短路，电路仅为ab间的电流表，滑动变阻器无法改变电阻，不符合要求，因此ab不能接电流表，只能是电压表或定值电阻。
3. 分析符合要求的组合：当ab接电压表、cd接定值电阻时，电路为定值电阻与滑动变阻器R串联，电压表并联在R两端，测R的电压。当力F增大，滑片P右移，滑动变阻器接入电阻R变大，总电阻变大，电源电压不变，根据欧姆定律I=U总/R总，电路电流I变小。定值电阻两端电压U定=IR定，因I变小，故U定变小。根据串联电路电压规律U总=U定+UR，可得UR=U总-U定，U定变小则UR变大，即电压表示数增大，符合题目要求。
4. 验证其他组合：若cd接电流表，无论ab接定值电阻还是电压表，均无法使仪表（电流或电压）示数随F增大而增大，不符合要求。
【答案】
电压表；定值电阻
【知识点】
串联电路电压规律、欧姆定律应用、电路分析
【点评】
本题结合力与滑动变阻器的变化，考查电路串并联分析及欧姆定律的应用，需要学生逐步推导各元件接入后的电路状态和电表示数变化，综合性较强，能有效考查逻辑推理能力。
【难度系数】
0.5

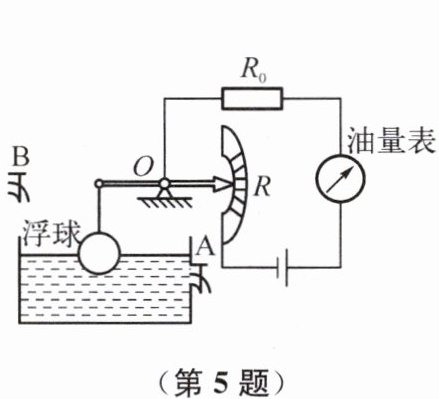

5. 如图所示是一种自动测定油箱内油面高度的装置。该油量表是用
电流
（填“电流”或“电压”）表改装的。其工作原理是打开阀门B，向油箱加油时，浮标上升，滑片向下
（填“上”或“下”）移动，使得R接入电路中的电阻值变小
（填“变大”“变小”或“不变”，下同），此时电路中油量表读数变大
。答案
5. 电流 下 变小 变大 提示:定值电阻R₀与滑动变阻器R串联,油量表串联在电路中,应是由电流表改装的;向油箱加油时,浮标上升,滑片向下移动,滑动变阻器接入电路中的电阻变小,电路中的电流变大,电流表的示数变大。
解析
【分析】首先根据电表的连接方式判断油量表类型，明确电流表串联、电压表并联的使用规则；再分析加油时浮标上升带动滑片的移动方向，结合滑动变阻器接入电阻的变化规律，最后依据欧姆定律判断电路电流的变化，确定油量表读数的变化。
【解析】1. 判断油量表类型：油量表串联在电路中，电流表需串联接入电路，电压表并联接入，因此油量表是由电流表改装的。2. 滑片移动方向：向油箱加油时，浮标上升，通过杠杆结构带动滑片向下移动。3. 滑动变阻器接入电阻：滑片向下移动，滑动变阻器R接入电路的电阻丝长度变短，故接入电路的电阻值变小。4. 油量表读数变化：定值电阻R₀与滑动变阻器R串联，电源电压不变，总电阻R总=R₀+R，R变小则总电阻变小；根据欧姆定律I=U/R总，电路中的电流变大，因此油量表（电流表）的读数变大。
【答案】电流 下 变小 变大
【知识点】电流表使用、滑动变阻器、欧姆定律
【点评】本题结合杠杆与电路知识，考查油量表的工作原理，属于基础应用题型，需掌握电表的连接方式、滑动变阻器的工作原理及欧姆定律的应用。
【难度系数】0.7
【解析】1. 判断油量表类型：油量表串联在电路中，电流表需串联接入电路，电压表并联接入，因此油量表是由电流表改装的。2. 滑片移动方向：向油箱加油时，浮标上升，通过杠杆结构带动滑片向下移动。3. 滑动变阻器接入电阻：滑片向下移动，滑动变阻器R接入电路的电阻丝长度变短，故接入电路的电阻值变小。4. 油量表读数变化：定值电阻R₀与滑动变阻器R串联，电源电压不变，总电阻R总=R₀+R，R变小则总电阻变小；根据欧姆定律I=U/R总，电路中的电流变大，因此油量表（电流表）的读数变大。
【答案】电流 下 变小 变大
【知识点】电流表使用、滑动变阻器、欧姆定律
【点评】本题结合杠杆与电路知识，考查油量表的工作原理，属于基础应用题型，需掌握电表的连接方式、滑动变阻器的工作原理及欧姆定律的应用。
【难度系数】0.7
6. 一位同学设计了一个风力测定仪，如图所示，O 是转动轴，OC 是金属杆，下面连接着一块受风板，无风时 OC是竖直的，风越强，OC 杆偏转的角度越大。AB 是一段圆弧形电阻，P点是金属杆与圆弧形电阻接触点，电路中接有一个小灯泡。测风力时，闭合开关S，通过分析可知：金属杆 OC 与弧形电阻 AB 组合在一起相当于一个
滑动变阻器
，风力越大，接入电路中的电阻越小
，小灯泡越亮
，小灯泡的亮度
可以粗略地反映风力的大小。若要提高该装置反映风力大小的精度，可采取的方法是串联一只电流表
。答案
6. 滑动变阻器 小 亮 小灯泡的亮度 串联一只电流表 提示:金属杆OC随受风板移动时,弧形电阻AB接入电路的阻值发生变化,金属杆OC与弧形电阻AB的组合相当于滑动变阻器;风力越大,弧形电阻AB接入电路的长度越小,接入电路的阻值越小,电流越大,小灯泡越亮,故小灯泡的亮度可粗略反映风力的大小;在电路中串联一只电流表,风力变化时,电流表示数随之变化,可根据电流表示数大小知道风力大小。
解析
【分析】
要解决这道题，需先明确装置的工作逻辑：金属杆OC随受风板转动时，与弧形电阻AB的接触点P会改变接入电路的电阻丝长度，进而改变电路电阻，因此该组合相当于滑动变阻器；风力越大，OC偏转角度越大，接入电路的电阻丝越短，电路电流变化越明显，可通过小灯泡亮度反映风力大小；若要提高精度，需将主观的亮度判断改为客观的电流测量，以此更准确反映风力。
【解析】
1. 金属杆OC与弧形电阻AB组合时，OC转动会改变接入电路的电阻丝长度，从而改变电路电阻，相当于滑动变阻器；
2. 风力越大，OC偏转角度越大，弧形电阻AB接入电路的长度越短，接入电路的电阻越小；根据欧姆定律$I=\frac{U}{R}$，电源电压不变时，电路电流越大；小灯泡的亮度由实际功率决定，$P=I^2R$（小灯泡电阻不变），电流越大，实际功率越大，小灯泡越亮，因此小灯泡的亮度可粗略反映风力大小；
3. 小灯泡亮度是主观判断，为提高精度，可在电路中串联一只电流表，通过电流表示数的变化更准确地反映风力大小。
【答案】
滑动变阻器；小；亮；小灯泡的亮度；串联一只电流表
【知识点】
滑动变阻器的原理、欧姆定律的应用、电路动态分析
【点评】
本题结合实际风力测定仪，将滑动变阻器的原理与电路动态分析结合，考查物理知识在生活中的应用，需要理解装置的工作过程，注重知识的实际运用，难度适中。
【难度系数】
0.6
要解决这道题，需先明确装置的工作逻辑：金属杆OC随受风板转动时，与弧形电阻AB的接触点P会改变接入电路的电阻丝长度，进而改变电路电阻，因此该组合相当于滑动变阻器；风力越大，OC偏转角度越大，接入电路的电阻丝越短，电路电流变化越明显，可通过小灯泡亮度反映风力大小；若要提高精度，需将主观的亮度判断改为客观的电流测量，以此更准确反映风力。
【解析】
1. 金属杆OC与弧形电阻AB组合时，OC转动会改变接入电路的电阻丝长度，从而改变电路电阻，相当于滑动变阻器；
2. 风力越大，OC偏转角度越大，弧形电阻AB接入电路的长度越短，接入电路的电阻越小；根据欧姆定律$I=\frac{U}{R}$，电源电压不变时，电路电流越大；小灯泡的亮度由实际功率决定，$P=I^2R$（小灯泡电阻不变），电流越大，实际功率越大，小灯泡越亮，因此小灯泡的亮度可粗略反映风力大小；
3. 小灯泡亮度是主观判断，为提高精度，可在电路中串联一只电流表，通过电流表示数的变化更准确地反映风力大小。
【答案】
滑动变阻器；小；亮；小灯泡的亮度；串联一只电流表
【知识点】
滑动变阻器的原理、欧姆定律的应用、电路动态分析
【点评】
本题结合实际风力测定仪，将滑动变阻器的原理与电路动态分析结合，考查物理知识在生活中的应用，需要理解装置的工作过程，注重知识的实际运用，难度适中。
【难度系数】
0.6
