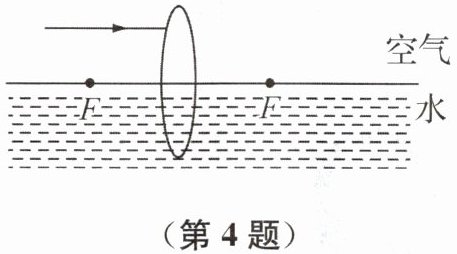

4. 画出图中光的大致传播方向(已知水面与凸透镜主光轴重合)。
（第4题）

4. 如图所示

5. 如图所示，某物理兴趣小组利用透明橡皮膜、注射器、乳胶管、止水夹等器材制成凹、凸形状可改变的液体透镜。
(1) 在探究“凸透镜对光线的作用”时，首先在两个透明玻璃长方体容器中充入蚊香烟雾，然后将水注入橡皮膜，制成液体透镜。再将液体透镜放置在两个玻璃容器之间，如图所示。让光线沿图示方向射入玻璃容器，经透镜折射后折射光线将（选填“偏离”或“偏向”）主光轴。如果此时再用注射器向橡皮膜注水，改变液体透镜的凸起程度，则折射光线偏折的程度（选填“会改变”或“不改变”）。在玻璃容器中充入蚊香烟雾的目的是。
(2) 为了探究“影响液体透镜折光能力强弱的因素”，物理兴趣小组人员做了如下实验：在如图所示的装置中，保持液体透镜的凸起程度即形状不变，先后在橡皮膜中注入酒精和煤油，观察光线经不同液体透镜折射后的偏折程度。此时，他们是在探究液体透镜折光能力与是否有关；在此探究过程中保持液体透镜的凸起程度即形状不变的具体原因是。

5. (1) 偏向 会改变 便于显示光的传播路径
(2) 液体种类 凸透镜对光的偏折能力与凸透镜的凸起程度有关

1. 下过雨后，小华和家人及时排去塑料大棚上低洼处的积水。从物理角度分析，低洼处的积水相当于（选填“凸”或“凹”）透镜，对直射的阳光有作用，会烧坏大棚内的植物。

1. 凸 会聚

2. 如图所示，为了测量某凸透镜焦距，小华先在纸上画了一个小于透镜大小的圆环，将凸透镜正对太阳光，在其下方距透镜8 cm处的白纸上的光斑恰好与圆环重合，当将该透镜远离白纸垂直移动6 cm时，此时白纸上的光斑再次与圆环重合，经观察发现此过程中光斑的大小先变小后变大，则该凸透镜的焦距为 （）


A.8 cm
B.5 cm
C.10 cm
D.11 cm

2. D
