12.「★☆」小明用测电笔检查家庭电路，电路中画“×”处表示该处断路，开关闭合后，用测电笔测试电路中的A点，测电笔的氖管
会
（选填“会”或“不会”）发光。辨别零线和火线时要求流过人体的电流不超过0.22 mA，如果人体的电阻为1000 Ω，则测电笔配阻至少为9.99×10⁵
Ω。答案
答案 会 9.99×10⁵
解析 开关闭合后,用测电笔测试电路中的A点,测电笔通过灯泡L与火线连通,测电笔的氖管会发光;由题意可知,人体与测电笔配阻串联,由欧姆定律可知,为确保安全,电路总电阻的最小值R串=U/I=220 V/(0.22×10⁻³ A)=1×10⁶ Ω,则测电笔配阻的最小值R笔=R串-R人=1×10⁶ Ω-1 000 Ω=9.99×10⁵ Ω。
解析 开关闭合后,用测电笔测试电路中的A点,测电笔通过灯泡L与火线连通,测电笔的氖管会发光;由题意可知,人体与测电笔配阻串联,由欧姆定律可知,为确保安全,电路总电阻的最小值R串=U/I=220 V/(0.22×10⁻³ A)=1×10⁶ Ω,则测电笔配阻的最小值R笔=R串-R人=1×10⁶ Ω-1 000 Ω=9.99×10⁵ Ω。
解析
【分析】
要解决这道题，分两步思考：①判断测电笔测试A点时氖管是否发光，需看A点是否与火线连通；②计算测电笔配阻，需利用欧姆定律结合串联电路电阻规律。首先看电路：开关闭合后，A点通过灯泡L、开关S与火线相连，因此A点和火线连通；再根据家庭电路电压、允许的最大电流，结合欧姆定律计算总电阻，减去人体电阻得到测电笔所需的最小配阻。
【解析】
1. 测试A点的情况：开关闭合后，A点所在支路通过灯泡L、开关S连接到火线，故A点与火线连通。用测电笔测试A点时，电流会通过测电笔、人体形成通路，因此氖管会发光。
2. 计算测电笔配阻：家庭电路电压U=220V，允许的最大电流I=0.22mA=0.22×10⁻³A。根据欧姆定律I=U/R，可得电路总最小电阻R总=U/I=220V/(0.22×10⁻³A)=1×10⁶Ω。由于人体电阻与测电笔配阻串联，因此测电笔配阻的最小值R笔=R总 - R人=1×10⁶Ω - 1000Ω=9.99×10⁵Ω。
【答案】
会；9.99×10⁵
【知识点】
家庭电路、欧姆定律
【点评】
本题结合家庭电路的连接特点和欧姆定律考查，需要明确测电笔的工作原理，以及串联电路电阻的计算，属于基础应用类题目，难度适中。
【难度系数】
0.5
要解决这道题，分两步思考：①判断测电笔测试A点时氖管是否发光，需看A点是否与火线连通；②计算测电笔配阻，需利用欧姆定律结合串联电路电阻规律。首先看电路：开关闭合后，A点通过灯泡L、开关S与火线相连，因此A点和火线连通；再根据家庭电路电压、允许的最大电流，结合欧姆定律计算总电阻，减去人体电阻得到测电笔所需的最小配阻。
【解析】
1. 测试A点的情况：开关闭合后，A点所在支路通过灯泡L、开关S连接到火线，故A点与火线连通。用测电笔测试A点时，电流会通过测电笔、人体形成通路，因此氖管会发光。
2. 计算测电笔配阻：家庭电路电压U=220V，允许的最大电流I=0.22mA=0.22×10⁻³A。根据欧姆定律I=U/R，可得电路总最小电阻R总=U/I=220V/(0.22×10⁻³A)=1×10⁶Ω。由于人体电阻与测电笔配阻串联，因此测电笔配阻的最小值R笔=R总 - R人=1×10⁶Ω - 1000Ω=9.99×10⁵Ω。
【答案】
会；9.99×10⁵
【知识点】
家庭电路、欧姆定律
【点评】
本题结合家庭电路的连接特点和欧姆定律考查，需要明确测电笔的工作原理，以及串联电路电阻的计算，属于基础应用类题目，难度适中。
【难度系数】
0.5

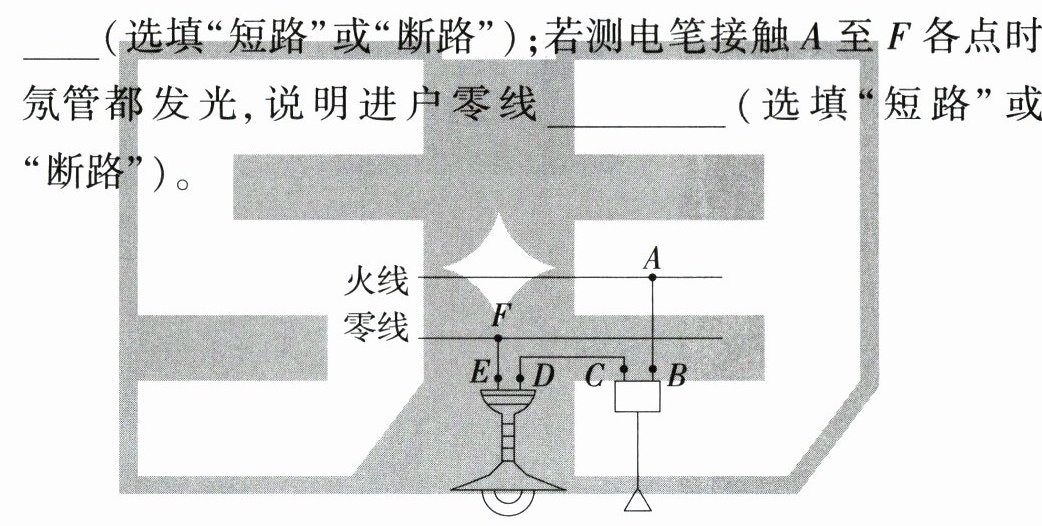

13. 核心素养 科学思维「2025广东河源连平二模，★☆」现代化的生活已经离不开电了，如图所示是部分家庭电路，图中电灯正常工作时的电压是
220
V；如果闭合开关，电灯不亮，用测电笔接触D点时氖管发光，接触E点时氖管不发光，说明D、E间断路
（选填“短路”或“断路”）；若测电笔接触A至F各点时氖管都发光，说明进户零线断路
（选填“短路”或“断路”）。答案
答案 220 断路 断路
解析 我国家庭电路的电压是220 V,所以图中电灯正常工作时的电压是220 V;用测电笔接触D点时氖管发光,接触E点时氖管不发光,说明D、E间发生断路;若测电笔接触A至F各点时氖管都发光,说明进户零线断路。
解析 我国家庭电路的电压是220 V,所以图中电灯正常工作时的电压是220 V;用测电笔接触D点时氖管发光,接触E点时氖管不发光,说明D、E间发生断路;若测电笔接触A至F各点时氖管都发光,说明进户零线断路。
解析
【分析】
首先，我国家庭电路的电压为220V，据此可确定电灯正常工作的电压。测电笔的工作原理是：接触火线或与火线连通的导体时氖管发光，接触正常零线时氖管不发光。分析故障时，结合测电笔的发光情况判断导体是否与火线连通，进而确定电路的通断状态：当测电笔接触D点发光、E点不发光，说明D与火线连通，E无法连通火线，故D、E间断路；若A至F各点测电笔都发光，说明零线侧的F点也与火线连通，这是进户零线断路导致的，后续零线部分通过用电器与火线相连，使测电笔接触时氖管发光。
【解析】
1. 家庭电路电压：我国家庭电路的标准电压为220V，因此图中电灯正常工作时的电压是220V。
2. D、E间故障判断：测电笔接触D点氖管发光，说明D点与火线连通；接触E点氖管不发光，说明E点无法与火线连通，由此可知D、E之间的电路断开，即发生断路。
3. 进户零线故障判断：正常情况下测电笔接触零线时氖管不发光，若测电笔接触A至F各点氖管都发光，说明F点（零线侧）也与火线连通，这是因为进户零线断路，使得后续的零线部分通过用电器与火线形成通路，所以测电笔接触这些点都发光。
【答案】
220；断路；断路
【知识点】
家庭电路电压；测电笔的使用；家庭电路故障分析
【点评】
本题结合家庭电路的实际场景，考查家庭电路的基础电压值、测电笔的工作原理以及电路故障的判断，需要学生掌握测电笔的发光逻辑，结合通路、断路的特点分析故障，是对家庭电路基础知识的综合应用，难度适中。
【难度系数】
0.6
首先，我国家庭电路的电压为220V，据此可确定电灯正常工作的电压。测电笔的工作原理是：接触火线或与火线连通的导体时氖管发光，接触正常零线时氖管不发光。分析故障时，结合测电笔的发光情况判断导体是否与火线连通，进而确定电路的通断状态：当测电笔接触D点发光、E点不发光，说明D与火线连通，E无法连通火线，故D、E间断路；若A至F各点测电笔都发光，说明零线侧的F点也与火线连通，这是进户零线断路导致的，后续零线部分通过用电器与火线相连，使测电笔接触时氖管发光。
【解析】
1. 家庭电路电压：我国家庭电路的标准电压为220V，因此图中电灯正常工作时的电压是220V。
2. D、E间故障判断：测电笔接触D点氖管发光，说明D点与火线连通；接触E点氖管不发光，说明E点无法与火线连通，由此可知D、E之间的电路断开，即发生断路。
3. 进户零线故障判断：正常情况下测电笔接触零线时氖管不发光，若测电笔接触A至F各点氖管都发光，说明F点（零线侧）也与火线连通，这是因为进户零线断路，使得后续的零线部分通过用电器与火线形成通路，所以测电笔接触这些点都发光。
【答案】
220；断路；断路
【知识点】
家庭电路电压；测电笔的使用；家庭电路故障分析
【点评】
本题结合家庭电路的实际场景，考查家庭电路的基础电压值、测电笔的工作原理以及电路故障的判断，需要学生掌握测电笔的发光逻辑，结合通路、断路的特点分析故障，是对家庭电路基础知识的综合应用，难度适中。
【难度系数】
0.6
三、作图题(5分)
14.「★☆」如图甲所示为家用的插座集成，有USB接口、三孔插座和两孔插座，它们既能独立使用又能同时使用。所有插座、USB接口由一个总开关控制，其与家庭电路相连的部分电路如图乙所示，请用笔画线代替导线将电路图补充完整。
14.「★☆」如图甲所示为家用的插座集成，有USB接口、三孔插座和两孔插座，它们既能独立使用又能同时使用。所有插座、USB接口由一个总开关控制，其与家庭电路相连的部分电路如图乙所示，请用笔画线代替导线将电路图补充完整。
答案
解析 由题意可知,三孔插座和USB接口可以独立工作,说明二者并联接入电路;三孔插座和USB接口由总开关控制,说明开关位于干路;为了保证用电安全,开关应接在火线上,三孔插座按照“左零右火上接地”的原则接线,如图所示。
解析
【分析】
要完成该电路补充，需结合家庭电路的安全连接规则和题目要求：题目说明插座、USB接口既能独立使用又能同时使用，说明它们是并联关系；且由总开关控制，所以开关需接在干路，同时为了用电安全，开关应接在火线上；三孔插座需遵循“左零右火上接地”的接线原则，USB接口的N端对应零线、L端对应火线，据此完成接线。
【解析】
1. 总开关接线：将开关的一端连接到火线上，保证断开开关时后续电路不带电，符合安全用电要求，且开关在干路控制所有用电器。
2. 三孔插座接线：三孔插座的左孔接零线，右孔接火线，上孔接地线，满足“左零右火上接地”的规范，确保用电器安全接入。
3. USB接口接线：USB的N端连接零线，L端连接火线，使USB接口与三孔插座并联，实现独立工作、同时使用的要求。
【答案】
【知识点】
家庭电路连接、安全用电原则
【点评】
本题考查家庭电路中开关、插座的连接，需掌握安全用电的基本规则，属于基础电路作图题，难度适中。
【难度系数】
0.6
要完成该电路补充，需结合家庭电路的安全连接规则和题目要求：题目说明插座、USB接口既能独立使用又能同时使用，说明它们是并联关系；且由总开关控制，所以开关需接在干路，同时为了用电安全，开关应接在火线上；三孔插座需遵循“左零右火上接地”的接线原则，USB接口的N端对应零线、L端对应火线，据此完成接线。
【解析】
1. 总开关接线：将开关的一端连接到火线上，保证断开开关时后续电路不带电，符合安全用电要求，且开关在干路控制所有用电器。
2. 三孔插座接线：三孔插座的左孔接零线，右孔接火线，上孔接地线，满足“左零右火上接地”的规范，确保用电器安全接入。
3. USB接口接线：USB的N端连接零线，L端连接火线，使USB接口与三孔插座并联，实现独立工作、同时使用的要求。
【答案】
【知识点】
家庭电路连接、安全用电原则
【点评】
本题考查家庭电路中开关、插座的连接，需掌握安全用电的基本规则，属于基础电路作图题，难度适中。
【难度系数】
