1 如图所示的电路中，$\mathrm{L}_2$比$\mathrm{L}_1$亮，小明猜想是因为$\mathrm{L}_1$更靠近电源正极，电流更大，下列做法不能判断其猜想是否正确的是(
A.对调电源的正负极
B.交换$\mathrm{L}_1$和$\mathrm{L}_2$的位置
C.测量$a、b、c$三点的电流大小
D.在$a$处串联一个定值电阻
D
).A.对调电源的正负极
B.交换$\mathrm{L}_1$和$\mathrm{L}_2$的位置
C.测量$a、b、c$三点的电流大小
D.在$a$处串联一个定值电阻
答案
1.D
解析
【分析】首先明确该电路为串联电路，串联电路的核心特点是电流处处相等。小明的猜想是“L₁更靠近电源正极，电流更大”，要判断该猜想是否正确，需通过操作改变灯的位置或电源极性，观察亮度变化，或直接测量各点电流，验证电流是否与灯的位置有关。逐一分析选项，找出无法验证猜想的操作。
【解析】串联电路中电流处处相等，与用电器的位置无关。
选项A：对调电源正负极，原来靠近正极的L₁变为靠近负极，L₂靠近正极，若小明猜想正确，此时L₁应更亮，但实际串联电流不变，亮度仍为L₂更亮，可验证猜想，A不符合题意；
选项B：交换L₁和L₂的位置，原来靠近正极的L₁移到L₂位置，L₂移到L₁位置，若小明猜想正确，此时L₁应更亮，实际仍为L₂更亮，可验证猜想，B不符合题意；
选项C：测量a、b、c三点电流，串联电路电流处处相等，三点电流相同，说明电流与灯的位置无关，可验证猜想，C不符合题意；
选项D：在a处串联定值电阻，电路仍为串联，电流处处相等，无法改变灯的位置或电流的分布位置，不能验证“电流与灯靠近电源正极的位置有关”的猜想，D符合题意。
【答案】D
【知识点】串联电路电流规律，实验方案评估
【点评】本题结合串联电路电流特点，考查实验方案的判断，核心是理解猜想的本质是“电流大小与用电器靠近电源正极的位置有关”，需通过改变位置或极性的操作验证，难度适中。
【难度系数】0.6
【解析】串联电路中电流处处相等，与用电器的位置无关。
选项A：对调电源正负极，原来靠近正极的L₁变为靠近负极，L₂靠近正极，若小明猜想正确，此时L₁应更亮，但实际串联电流不变，亮度仍为L₂更亮，可验证猜想，A不符合题意；
选项B：交换L₁和L₂的位置，原来靠近正极的L₁移到L₂位置，L₂移到L₁位置，若小明猜想正确，此时L₁应更亮，实际仍为L₂更亮，可验证猜想，B不符合题意；
选项C：测量a、b、c三点电流，串联电路电流处处相等，三点电流相同，说明电流与灯的位置无关，可验证猜想，C不符合题意；
选项D：在a处串联定值电阻，电路仍为串联，电流处处相等，无法改变灯的位置或电流的分布位置，不能验证“电流与灯靠近电源正极的位置有关”的猜想，D符合题意。
【答案】D
【知识点】串联电路电流规律，实验方案评估
【点评】本题结合串联电路电流特点，考查实验方案的判断，核心是理解猜想的本质是“电流大小与用电器靠近电源正极的位置有关”，需通过改变位置或极性的操作验证，难度适中。
【难度系数】0.6
2 有一种节日用的小彩灯，由40只相同的小彩灯串联组成.若测得其中一只小彩灯的电流为120 mA，则可判断插头处的电流为
0.12
A，你判断的依据是在串联电路中，电流处处相等
.答案
0.12 在串联电路中，电流处处相等
解析
【分析】
本题考查串联电路的电流规律和电流单位换算。解题思路：先将电流单位从毫安换算为安培，再根据串联电路的电流特点判断插头处的电流。
【解析】
1. 单位换算：因为1A = 1000mA，所以120 mA = 120 ÷ 1000 A = 0.12 A；
2. 串联电路电流规律：串联电路中各处电流相等，40只小彩灯串联，插头处的电流与每只小彩灯的电流相同，因此插头处电流为0.12 A。
【答案】
0.12；在串联电路中，电流处处相等
【知识点】
串联电路的电流规律、电流单位换算
【点评】
本题为基础题，考查串联电路的核心规律及电流单位换算，重点是掌握串联电路电流处处相等的特点，难度较低，适合巩固基础。
【难度系数】
0.9
本题考查串联电路的电流规律和电流单位换算。解题思路：先将电流单位从毫安换算为安培，再根据串联电路的电流特点判断插头处的电流。
【解析】
1. 单位换算：因为1A = 1000mA，所以120 mA = 120 ÷ 1000 A = 0.12 A；
2. 串联电路电流规律：串联电路中各处电流相等，40只小彩灯串联，插头处的电流与每只小彩灯的电流相同，因此插头处电流为0.12 A。
【答案】
0.12；在串联电路中，电流处处相等
【知识点】
串联电路的电流规律、电流单位换算
【点评】
本题为基础题，考查串联电路的核心规律及电流单位换算，重点是掌握串联电路电流处处相等的特点，难度较低，适合巩固基础。
【难度系数】
0.9
3 在用电压表测量如图所示电路中灯泡L两端的电压时，电压表应接在(
A.a、b之间，a与电压表“+”接线柱连接
B.a、b之间，b与电压表“+”接线柱连接
C.c、d之间，c与电压表“+”接线柱连接
D.c、d之间，d与电压表“+”接线柱连接
A
).A.a、b之间，a与电压表“+”接线柱连接
B.a、b之间，b与电压表“+”接线柱连接
C.c、d之间，c与电压表“+”接线柱连接
D.c、d之间，d与电压表“+”接线柱连接
答案
3.A
解析
【分析】
要正确使用电压表测量灯泡L两端的电压，需牢记电压表的使用规则：电压表应并联在被测用电器两端，且电流需从电压表的正接线柱流入、负接线柱流出。首先分析电路电位：电源正极在左侧，负极在右侧，灯泡L的左端a点靠近电源正极，为高电位；灯泡右端c点与右侧节点b、d相连，靠近电源负极，为低电位。当开关闭合后，灯泡L两端的电压等于a点与b点之间的电压，因此电压表需并联在a、b之间，且正接线柱接高电位的a端，负接线柱接b端，才能准确测量灯泡两端的电压。
【解析】
1. 电压表的使用规则：①并联在被测电路两端；②电流“正进负出”，即正接线柱接靠近电源正极的一端，负接线柱接靠近电源负极的一端。
2. 电路分析：电源正极在左，负极在右，灯泡L的左端a为高电位，右端c通过d点与b点连通，b点为低电位，因此灯泡L两端的电压等于a、b两点间的电压。
3. 结合选项：电压表接在a、b之间，且a与电压表“+”接线柱连接，符合使用规则，对应选项A。
【答案】
A
【知识点】
电压表的使用
【点评】
本题考查电压表的正确使用方法，核心是掌握“并联、正进负出”的规则，结合电路电位分析即可解题，属于基础题。
【难度系数】
0.3
要正确使用电压表测量灯泡L两端的电压，需牢记电压表的使用规则：电压表应并联在被测用电器两端，且电流需从电压表的正接线柱流入、负接线柱流出。首先分析电路电位：电源正极在左侧，负极在右侧，灯泡L的左端a点靠近电源正极，为高电位；灯泡右端c点与右侧节点b、d相连，靠近电源负极，为低电位。当开关闭合后，灯泡L两端的电压等于a点与b点之间的电压，因此电压表需并联在a、b之间，且正接线柱接高电位的a端，负接线柱接b端，才能准确测量灯泡两端的电压。
【解析】
1. 电压表的使用规则：①并联在被测电路两端；②电流“正进负出”，即正接线柱接靠近电源正极的一端，负接线柱接靠近电源负极的一端。
2. 电路分析：电源正极在左，负极在右，灯泡L的左端a为高电位，右端c通过d点与b点连通，b点为低电位，因此灯泡L两端的电压等于a、b两点间的电压。
3. 结合选项：电压表接在a、b之间，且a与电压表“+”接线柱连接，符合使用规则，对应选项A。
【答案】
A
【知识点】
电压表的使用
【点评】
本题考查电压表的正确使用方法，核心是掌握“并联、正进负出”的规则，结合电路电位分析即可解题，属于基础题。
【难度系数】
0.3
4 新情境 黑盒子 俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难.救援人员在艇内发现了记录潜艇各种信息的“黑盒子”，其某一部件外壳上三个电压表的示数分别为$U_1$、$U_2$、$U_3$，三个电流表的示数分别为$I_1$、$I_2$、$I_3$，它的内部结构如图所示，以下对各数据的分析正确的是(
A.$U_1=U_2=U_3$
B.$I_1=I_2+I_3$
C.$U_1+U_2=U_3$
D.以上都不正确
C
).A.$U_1=U_2=U_3$
B.$I_1=I_2+I_3$
C.$U_1+U_2=U_3$
D.以上都不正确
答案
4.C [解析]电流表相当于导线，将原电路简化为如图所示电路，$R_1$、$R_2$串联，故$I_1=I_2=I_3$，B错误；$V_1$测$R_1$两端电压，$V_2$测$R_2$两端电压，$V_3$测电源电压，因串联电路中各部分电路两端的电压之和等于电路两端的总电压，故$U_1+U_2=U_3$，C正确，A、D错误.
解析
【分析】
要解决此题，需先简化电路：电流表相当于导线，电压表相当于开路，据此去掉电压表、将电流表视为导线，可判断R₁与R₂为串联电路。接着分析各电表的测量对象：三个电流表均测串联电路的电流，根据串联电路电流规律判断电流关系；三个电压表分别测量R₁、R₂和电源的电压，根据串联电路电压规律判断电压关系，进而选出正确选项。
【解析】
1. 简化电路：电流表相当于导线，电压表相当于开路，因此原电路中R₁与R₂串联。
2. 分析电流关系：串联电路中电流处处相等，所以三个电流表的示数关系为I₁=I₂=I₃，故选项B（I₁=I₂+I₃）错误。
3. 分析电压关系：电压表V₁测R₁两端电压U₁，电压表V₂测R₂两端电压U₂，电压表V₃测电源总电压U₃。根据串联电路的电压规律，总电压等于各部分电路两端电压之和，即U₁+U₂=U₃，故选项C正确；选项A（U₁=U₂=U₃）错误，选项D错误。
【答案】
4.C [解析]电流表相当于导线，将原电路简化为如图所示电路，$R_1$、$R_2$串联，故$I_1=I_2=I_3$，B错误；$V_1$测$R_1$两端电压，$V_2$测$R_2$两端电压，$V_3$测电源电压，因串联电路中各部分电路两端的电压之和等于电路两端的总电压，故$U_1+U_2=U_3$，C正确，A、D错误.
【知识点】
串联电路电流规律、串联电路电压规律、电流表与电压表的使用
【点评】
本题考查电路简化及串并联电路的规律应用，核心是正确分析电表的测量对象，利用串联电路的电流、电压规律判断选项，属于基础电路分析题。
【难度系数】
0.5
要解决此题，需先简化电路：电流表相当于导线，电压表相当于开路，据此去掉电压表、将电流表视为导线，可判断R₁与R₂为串联电路。接着分析各电表的测量对象：三个电流表均测串联电路的电流，根据串联电路电流规律判断电流关系；三个电压表分别测量R₁、R₂和电源的电压，根据串联电路电压规律判断电压关系，进而选出正确选项。
【解析】
1. 简化电路：电流表相当于导线，电压表相当于开路，因此原电路中R₁与R₂串联。
2. 分析电流关系：串联电路中电流处处相等，所以三个电流表的示数关系为I₁=I₂=I₃，故选项B（I₁=I₂+I₃）错误。
3. 分析电压关系：电压表V₁测R₁两端电压U₁，电压表V₂测R₂两端电压U₂，电压表V₃测电源总电压U₃。根据串联电路的电压规律，总电压等于各部分电路两端电压之和，即U₁+U₂=U₃，故选项C正确；选项A（U₁=U₂=U₃）错误，选项D错误。
【答案】
4.C [解析]电流表相当于导线，将原电路简化为如图所示电路，$R_1$、$R_2$串联，故$I_1=I_2=I_3$，B错误；$V_1$测$R_1$两端电压，$V_2$测$R_2$两端电压，$V_3$测电源电压，因串联电路中各部分电路两端的电压之和等于电路两端的总电压，故$U_1+U_2=U_3$，C正确，A、D错误.
【知识点】
串联电路电流规律、串联电路电压规律、电流表与电压表的使用
【点评】
本题考查电路简化及串并联电路的规律应用，核心是正确分析电表的测量对象，利用串联电路的电流、电压规律判断选项，属于基础电路分析题。
【难度系数】
0.5
5 用如图所示电路探究串联电路的电压规律，下列说法正确的是(
A.电压表不能直接测量电源电压
B.实验得到的结论为“串联电路电压处处相等”
C.若测量$\mathrm{L}_1$两端电压，需将电压表并联在A、B两点间
D.完成C选项的操作后，若测量$\mathrm{L}_2$两端电压，只需将接在A点的接线柱拆下接到C点
C
).A.电压表不能直接测量电源电压
B.实验得到的结论为“串联电路电压处处相等”
C.若测量$\mathrm{L}_1$两端电压，需将电压表并联在A、B两点间
D.完成C选项的操作后，若测量$\mathrm{L}_2$两端电压，只需将接在A点的接线柱拆下接到C点
答案
5.C [解析]电压表能直接测量电路电压，只要把它正确并联在电源两端即可，可以把电压表接A、C两端，故A错误；换用不同规格的灯泡重复做几次实验，分析实验数据可以得到的结论：在串联电路中，电路两端的总电压等于各部分电路两端电压之和，故B错误；电压表测用电器两端的电压，只要将其正确并联接在用电器两端，若测量$\mathrm{L}_1$两端电压，只需将电压表并联在A、B两点间，故C正确；从图中可以看到，灯泡$\mathrm{L}_1$左端A点接近电源正极，而要求电流从电压表的正接线柱流入，所以测量$\mathrm{L}_2$两端电压时，若将接在A点的接线柱拆下接到C点，会导致电流从电压表负接线柱流入，正接线柱流出，不符合电压表的使用要求，故D错误. 故选C.
解析
【分析】
本题考查电压表的使用规则和串联电路的电压规律，需逐一分析各选项：首先明确电压表的使用要求：并联在被测电路两端，电流从正接线柱流入、负接线柱流出，可直接测量电源电压；串联电路的电压规律是总电压等于各部分电路两端电压之和，并非电压处处相等。接下来分析每个选项：A选项判断电压表能否测电源电压，B选项判断串联电路电压结论，C选项判断测L₁电压的接法，D选项判断测L₂电压时的接线是否正确。
【解析】
选项A：电压表可以直接测量电源电压，只需将电压表并联在电源两端即可，因此A错误。
选项B：实验结论应为“串联电路总电压等于各部分电路两端电压之和”，而非“电压处处相等”，故B错误。
选项C：测量L₁两端电压时，需将电压表并联在L₁两端，即A、B两点间，符合电压表的使用规则，故C正确。
选项D：测量L₂两端电压时，若将接在A点的接线柱拆下接到C点，会导致电压表的正负接线柱接反（电流从负接线柱流入，正接线柱流出），不符合电压表的使用要求，故D错误。
【答案】
C
【知识点】
电压表的使用，串联电路电压规律
【点评】
本题为基础题型，主要考查电压表的正确使用方法和串联电路的电压规律，需牢记电压表的接线规则和串联电路电压的正确结论，易错点在于电压表正负接线柱的连接。
【难度系数】
0.6
本题考查电压表的使用规则和串联电路的电压规律，需逐一分析各选项：首先明确电压表的使用要求：并联在被测电路两端，电流从正接线柱流入、负接线柱流出，可直接测量电源电压；串联电路的电压规律是总电压等于各部分电路两端电压之和，并非电压处处相等。接下来分析每个选项：A选项判断电压表能否测电源电压，B选项判断串联电路电压结论，C选项判断测L₁电压的接法，D选项判断测L₂电压时的接线是否正确。
【解析】
选项A：电压表可以直接测量电源电压，只需将电压表并联在电源两端即可，因此A错误。
选项B：实验结论应为“串联电路总电压等于各部分电路两端电压之和”，而非“电压处处相等”，故B错误。
选项C：测量L₁两端电压时，需将电压表并联在L₁两端，即A、B两点间，符合电压表的使用规则，故C正确。
选项D：测量L₂两端电压时，若将接在A点的接线柱拆下接到C点，会导致电压表的正负接线柱接反（电流从负接线柱流入，正接线柱流出），不符合电压表的使用要求，故D错误。
【答案】
C
【知识点】
电压表的使用，串联电路电压规律
【点评】
本题为基础题型，主要考查电压表的正确使用方法和串联电路的电压规律，需牢记电压表的接线规则和串联电路电压的正确结论，易错点在于电压表正负接线柱的连接。
【难度系数】
0.6
6 小明在圣诞节时将一串小彩灯挂在圣诞树上，然后用插头接在家庭电路的插座上，插头处电流是200 mA，已知每个小彩灯能承受的最大电压是3.6 V，则为了保证电路安全，这一串小彩灯至少需要串联
62
个一样的彩灯，通过每个小彩灯的电流是0.2
A.答案
6. 62 0.2
解析
【分析】首先明确家庭电路电压为220V，小彩灯采用串联方式连接，串联电路具有总电压等于各用电器电压之和、电流处处相等的特点。要保证每个小彩灯的电压不超过其最大承受电压3.6V，需用家庭电路总电压除以单个彩灯的最大电压，结果向上取整得到串联彩灯的数量；再根据串联电路电流特点，由插头处电流得到每个小彩灯的电流。
【解析】家庭电路电压$ U = 220V $，小彩灯串联，设需串联$ n $个彩灯，根据串联电路电压规律：$ n × U_{灯} ≥ U $，代入数据得$ n ≥ \frac{220V}{3.6V} \approx 61.11 $，$ n $取整数，故$ n = 62 $。插头处电流$ I = 200mA = 0.2A $，根据串联电路电流规律，通过每个小彩灯的电流等于插头处电流，即$ 0.2A $。
【答案】62；0.2
【知识点】串联电路的电压规律、串联电路的电流规律
【点评】本题考查串联电路的电压和电流特点，解题关键是掌握串联电路的规律，计算彩灯数量时需注意向上取整，确保每个彩灯电压不超过额定值，属于基础应用类题目。
【难度系数】0.5
【解析】家庭电路电压$ U = 220V $，小彩灯串联，设需串联$ n $个彩灯，根据串联电路电压规律：$ n × U_{灯} ≥ U $，代入数据得$ n ≥ \frac{220V}{3.6V} \approx 61.11 $，$ n $取整数，故$ n = 62 $。插头处电流$ I = 200mA = 0.2A $，根据串联电路电流规律，通过每个小彩灯的电流等于插头处电流，即$ 0.2A $。
【答案】62；0.2
【知识点】串联电路的电压规律、串联电路的电流规律
【点评】本题考查串联电路的电压和电流特点，解题关键是掌握串联电路的规律，计算彩灯数量时需注意向上取整，确保每个彩灯电压不超过额定值，属于基础应用类题目。
【难度系数】0.5
7 在“探究串联电路的电流特点”实验中，同学们把两个不同规格的小灯泡连接在如图所示的电路中，闭合开关后，发现两灯均发光，但$\mathrm{L}_1$较暗，$\mathrm{L}_2$较亮.这是为什么呢？他们提出的猜想是由于$\mathrm{L}_2$靠近电源正极，所以流过$\mathrm{L}_2$的电流比流过$\mathrm{L}_1$的电流大.为了验证猜想是否正确，采取的实验方法是
最后得出串联电路电流的特点是
用电流表分别测出不同位置的电流大小进行比较(或者是将L₁和L₂的位置互换，观察亮度情况)
.最后得出串联电路电流的特点是
串联电路中电流处处相等
.答案
7. 用电流表分别测出不同位置的电流大小进行比较(或者是将$\mathrm{L}_1$和$\mathrm{L}_2$的位置互换，观察亮度情况) 串联电路中电流处处相等
解析
【分析】
要验证“靠近电源正极的$\mathrm{L}_2$电流比$\mathrm{L}_1$大”的猜想，核心是比较电路中不同位置的电流大小。可通过两种思路：一是直接测量不同位置的电流，对比数值；二是改变灯泡位置，观察亮度变化间接判断，因为串联时灯泡亮度由实际功率决定，若电流相同，亮度由灯泡电阻决定，与位置无关。
【解析】
1. 验证猜想的方法：
方法一：使用电流表，分别测量电路中$\mathrm{L}_1$所在位置、$\mathrm{L}_2$所在位置的电流大小，比较两次测量的电流值，若电流值相等则猜想错误，若不等则猜想正确。
方法二：将$\mathrm{L}_1$和$\mathrm{L}_2$的位置互换，闭合开关后观察两灯的亮度，若亮度变化则猜想正确，若亮度不变则猜想错误。
2. 实验最终得出串联电路的电流特点：串联电路中电流处处相等。
【答案】
用电流表分别测出不同位置的电流大小进行比较(或者是将$\mathrm{L}_1$和$\mathrm{L}_2$的位置互换，观察亮度情况)；串联电路中电流处处相等
【知识点】
串联电路电流特点、电流表的使用
【点评】
本题考查串联电路电流特点的实验探究，要求学生掌握验证猜想的实验方法，理解串联电路电流规律，学会通过实验设计和现象分析得出结论，属于基础实验题。
【难度系数】
0.6
要验证“靠近电源正极的$\mathrm{L}_2$电流比$\mathrm{L}_1$大”的猜想，核心是比较电路中不同位置的电流大小。可通过两种思路：一是直接测量不同位置的电流，对比数值；二是改变灯泡位置，观察亮度变化间接判断，因为串联时灯泡亮度由实际功率决定，若电流相同，亮度由灯泡电阻决定，与位置无关。
【解析】
1. 验证猜想的方法：
方法一：使用电流表，分别测量电路中$\mathrm{L}_1$所在位置、$\mathrm{L}_2$所在位置的电流大小，比较两次测量的电流值，若电流值相等则猜想错误，若不等则猜想正确。
方法二：将$\mathrm{L}_1$和$\mathrm{L}_2$的位置互换，闭合开关后观察两灯的亮度，若亮度变化则猜想正确，若亮度不变则猜想错误。
2. 实验最终得出串联电路的电流特点：串联电路中电流处处相等。
【答案】
用电流表分别测出不同位置的电流大小进行比较(或者是将$\mathrm{L}_1$和$\mathrm{L}_2$的位置互换，观察亮度情况)；串联电路中电流处处相等
【知识点】
串联电路电流特点、电流表的使用
【点评】
本题考查串联电路电流特点的实验探究，要求学生掌握验证猜想的实验方法，理解串联电路电流规律，学会通过实验设计和现象分析得出结论，属于基础实验题。
【难度系数】
0.6

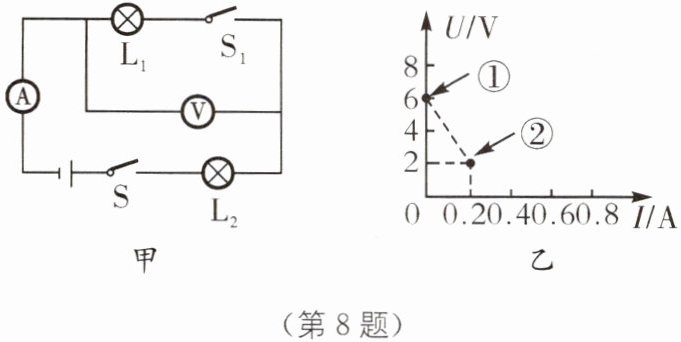

8 如图甲所示，若只闭合开关S，电压表示数如图乙①位置所示，若同时闭合开关S和S₁，电压表示数如图乙②位置所示，则灯泡L₂两端的电压是
4
V，电源电压是 6
V。答案
8. 4 6 [解析]若只闭合开关S，电压表与$\mathrm{L}_2$串联，测电源电压，此时电压表示数如图乙①位置所示为6 V，即电源电压为6 V；若同时闭合开关S和S₁，两灯泡串联，电压表测量$\mathrm{L}_1$两端的电压，电压表示数如图乙②位置所示，故$\mathrm{L}_1$两端的电压为2 V，根据串联电路电压的特点，灯泡$\mathrm{L}_2$两端的电压是6 V−2 V=4 V.
解析
【分析】
要解决这道题，需先明确不同开关状态下的电路结构和电压表的测量对象：当只闭合开关S时，电路为L₂的简单电路，电压表串联在电路中，此时电压表测量电源电压；当同时闭合开关S和S₁时，L₁与L₂串联，电压表并联在L₁两端，测量L₁两端的电压。再结合图乙的电压示数，利用串联电路电压规律计算L₂两端的电压。
【解析】
1. 只闭合开关S时，电压表串联在电路中，测量电源电压，由图乙①可知，电源电压$ U = 6\,\mathrm{V} $；
2. 同时闭合开关S和S₁时，L₁与L₂串联，电压表测L₁两端的电压，由图乙②可知，L₁两端的电压$ U_1 = 2\,\mathrm{V} $；
3. 根据串联电路的电压特点：总电压等于各部分电路两端电压之和，即$ U = U_1 + U_2 $，因此L₂两端的电压$ U_2 = U - U_1 = 6\,\mathrm{V} - 2\,\mathrm{V} = 4\,\mathrm{V} $。
【答案】
4；6
【知识点】
串联电路电压规律、电压表的使用
【点评】
本题考查串联电路的电压规律，核心是判断不同开关状态下电压表的测量对象，属于基础应用类题目，需准确分析电路结构。
【难度系数】
0.5
要解决这道题，需先明确不同开关状态下的电路结构和电压表的测量对象：当只闭合开关S时，电路为L₂的简单电路，电压表串联在电路中，此时电压表测量电源电压；当同时闭合开关S和S₁时，L₁与L₂串联，电压表并联在L₁两端，测量L₁两端的电压。再结合图乙的电压示数，利用串联电路电压规律计算L₂两端的电压。
【解析】
1. 只闭合开关S时，电压表串联在电路中，测量电源电压，由图乙①可知，电源电压$ U = 6\,\mathrm{V} $；
2. 同时闭合开关S和S₁时，L₁与L₂串联，电压表测L₁两端的电压，由图乙②可知，L₁两端的电压$ U_1 = 2\,\mathrm{V} $；
3. 根据串联电路的电压特点：总电压等于各部分电路两端电压之和，即$ U = U_1 + U_2 $，因此L₂两端的电压$ U_2 = U - U_1 = 6\,\mathrm{V} - 2\,\mathrm{V} = 4\,\mathrm{V} $。
【答案】
4；6
【知识点】
串联电路电压规律、电压表的使用
【点评】
本题考查串联电路的电压规律，核心是判断不同开关状态下电压表的测量对象，属于基础应用类题目，需准确分析电路结构。
【难度系数】
0.5
