5.［池州期末］不戴头盔存在安全隐患，于是小明同学设计以下方案：骑行前，扫码成功后开关$\mathrm{S}_1$闭合，指示灯$\mathrm{L}$亮，但电动机不工作；从车头取出头盔并戴上后，头盔内遥控设备$\mathrm{S}_2$闭合，电动机才通电工作；若只戴头盔不扫码则无法骑行。下列电路符合以上设计要求的是 （
）
）答案
5.B

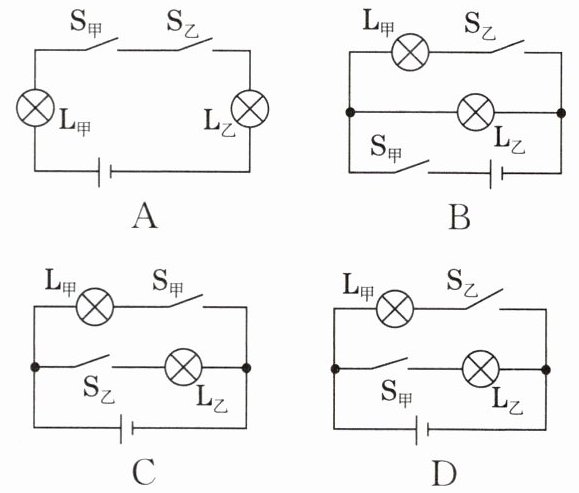

6.［大同模拟］击剑比赛中，当甲方运动员的剑（用“S₍甲₎”表示）击中乙方运动员的导电服时，电路接通，乙方指示灯L₍乙₎亮。反之，当乙方的剑（用“S₍乙₎”表示）击中甲方时，甲方指示灯L₍甲₎亮。下列电路设计符合要求的是（
D
）答案
6.D

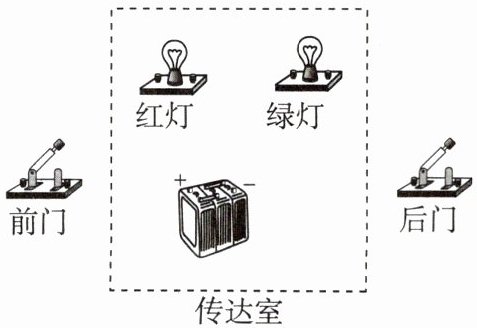

7.如图所示,某学校有前、后两个门,在前、后门各装一个开关,学校传达室有红、绿两盏灯和电池组。要求:前门来人按下开关时红灯亮,后门来人按下开关时绿灯亮。请按要求连接实物图。
答案

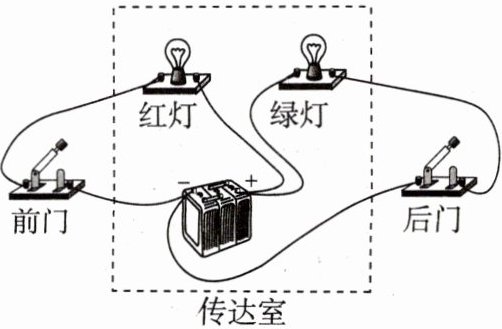

7.解：如图所示。

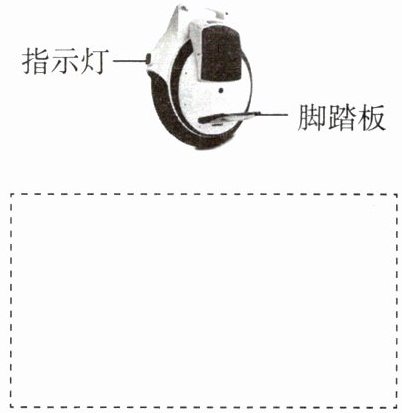

8.如图所示的是新一代代步工具电动独轮车，它依靠电力驱动，低碳环保。当电源开关$S_1$闭合时指示灯亮起，独轮车处于待机状态；当人站在独轮车脚踏板上时开关$S_2$闭合，电动机才能启动，车开始运动。如果断开开关$S_1$，指示灯熄灭，同时电动机停止运行，独轮车就慢慢停下来。请在虚线框内画出其内部电路图。（电动机用符号“Ⓜ”表示）
答案

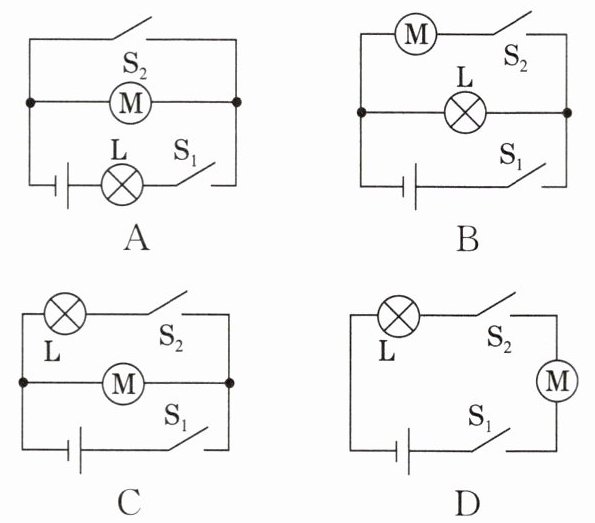

8.解：如图所示。

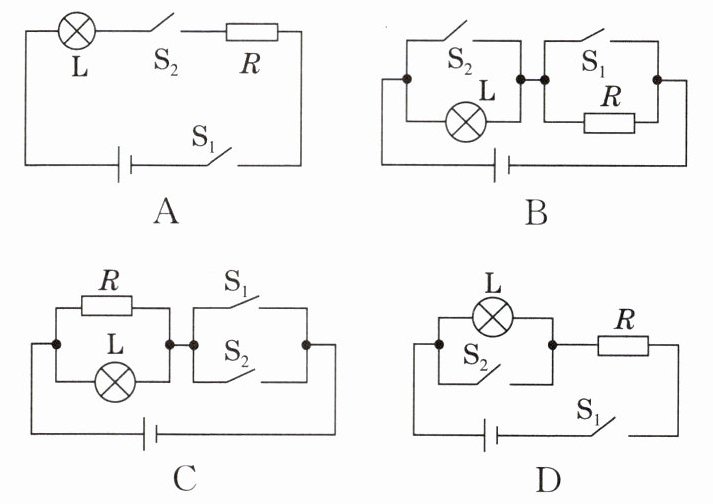

9.某汽车上设置的“安全带指示灯”电路由电源、指示灯L、起到保护作用的R、开关S₁、S₂等组成。当驾驶员坐在座椅上未系好安全带时开关S₁闭合，指示灯L亮起，提醒驾驶员系好安全带；当驾驶员系好安全带时开关S₂闭合，指示灯L熄灭。下列最符合上述要求的电路图是 （
D
）答案
9.D

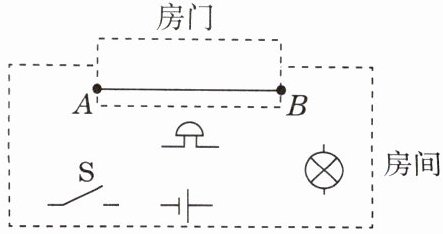

10.设计一个自动防盗报警电路(器材如图所示),要求:晚间房门被人打开,细导线AB被扯断时,电铃发声自动报警,否则只有灯亮。
答案

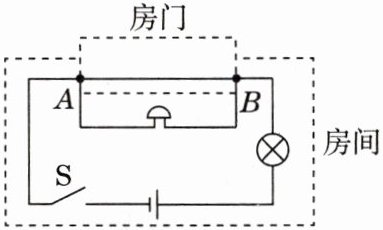

10.解：如图所示。
