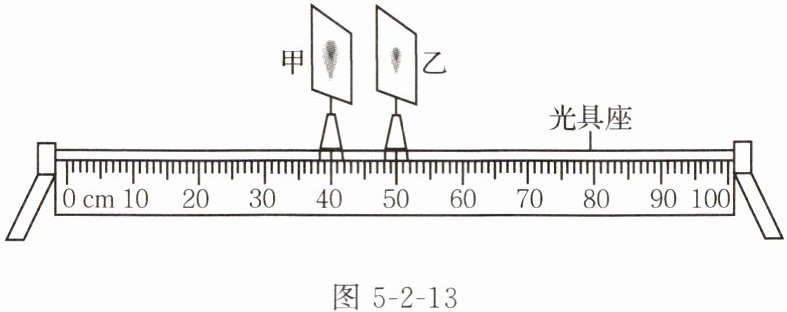

3. 如图5-2-13所示，凸透镜位于P处(图中未画出)且位置不变。移动蜡烛和光屏，光屏先后在P同侧的甲、乙两处得到烛焰清晰的像，且甲处的像比乙处的大，则()。


A.甲处可能成的是虚像
B.乙处像可能是放大的
C.P点位置在甲的左侧
D.蜡烛的移动方向向左

B

解：
光屏能承接的像为实像，故A错误；
甲、乙均为实像，甲像比乙像大，根据凸透镜成像规律，物距越小，像距越大，像越大。因此甲对应的物距较小，像距较大，乙对应的物距较大，像距较小。
若乙处像距在$f$和$2f$之间，物距大于$2f$，成倒立缩小实像；若乙处像距等于$2f$，物距等于$2f$，成等大实像；若乙处像距大于$2f$，物距在$f$和$2f$之间，成倒立放大实像，故乙处像可能放大，B正确；
凸透镜在蜡烛和光屏之间，甲、乙在P同侧，且甲像距大于乙像距，因此P在甲、乙右侧，C错误；
蜡烛从乙对应的物距（较大）移动到甲对应的物距（较小），方向向右，D错误。
结论：B

4. 某小组在“探究凸透镜成像的规律”实验中：
(1)实验前，要调整烛焰、凸透镜、光屏三者的中心在。

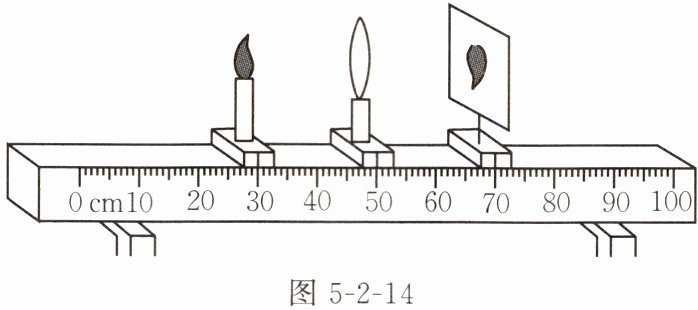

(2)通过调整，恰好在光屏上得到烛焰等大的像，如图5-2-14所示，则所用凸透镜的焦距是cm。

(3)在图5-2-14中，将蜡烛向左移动15cm，凸透镜的位置不变，应将光屏向(选填“左”或“右”)适当调节，才能在光屏上得到烛焰清晰倒立、(选填“放大”“缩小”或“不变”)的实像。接下来改用焦距为15cm的凸透镜继续进行实验，如果不改变蜡烛和凸透镜的位置，要在光屏上成清晰的像，应将光屏向(选填“左”或“右”)适当调节。
(4)实验过程中，飞来一只小昆虫落在凸透镜上，光屏上(选填“会”或“不会”)出现小昆虫的像。

(1)同一高度
(2)10.0
(3)左 缩小 右
(4)不会
