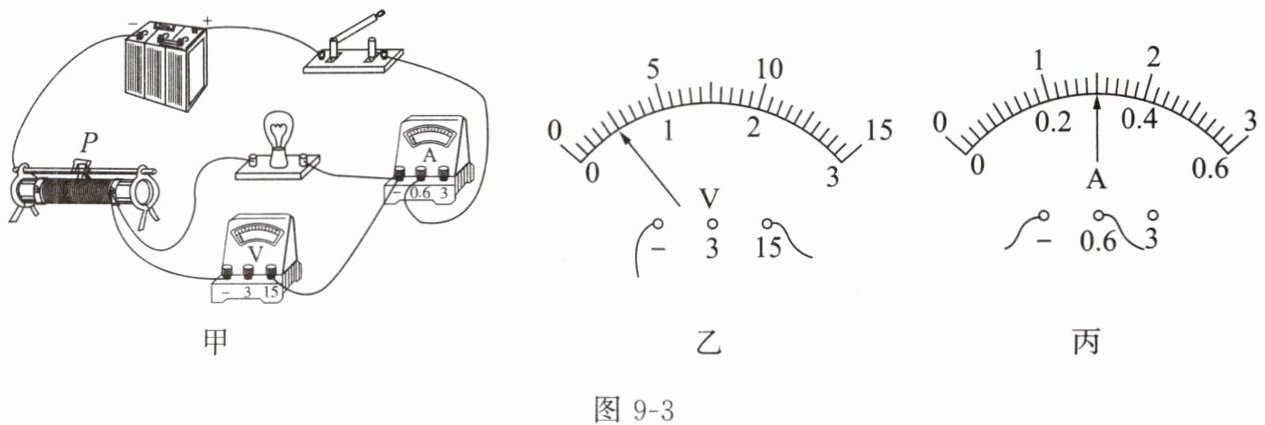

3. 如图9-3甲所示的电路中，小灯泡的额定电压为3.8 V。闭合开关，将滑动变阻器的滑动头P移至某处时，电压表的示数如图9-3乙所示，若想测量小灯泡正常发光时的电阻和电功率，应将滑动变阻器的滑动头向（选填“左”或“右”）端移动，直至电压表的示数为V，此时，电流表的示数如图9-3丙所示，则小灯泡的额定功率为W。

解：
由图乙可知，电压表选用0~15V量程，分度值为0.5V，示数为3V，小于小灯泡的额定电压3.8V；为使小灯泡两端电压达到额定电压，需减小滑动变阻器接入电路的阻值，因此滑片应向左端移动，直至电压表示数为3.8V。
由图丙可知，电流表选用0~0.6A量程，分度值为0.02A，示数为0.3A。
小灯泡的额定功率：
$P = UI = 3.8\ \mathrm{V} × 0.3\ \mathrm{A} = 1.14\ \mathrm{W}$。
答案依次为：左；3.8；1.14。

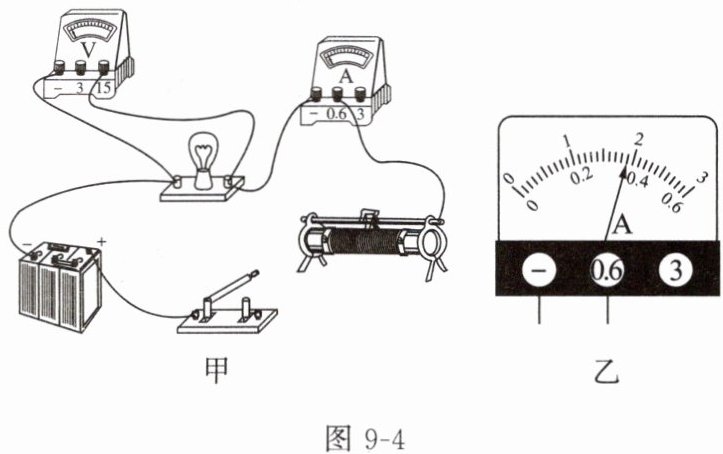

4. 有一个小灯泡，其正常发光时的电阻约为10 Ω，额定电压为3.8 V，额定电流标识不清。小明欲用如图9-4甲所示的器材连接一个电路，测量该小灯泡的额定电流和额定功率，电源电压为6 V。

(1)请用笔画线代替导线将图9-4甲中的电路连接完整。要求：将滑动变阻器的滑动头向右移动时，小灯泡变亮。
(2)连接好电路后闭合开关，，当观察到时，读取电流表的示数(如图9-4乙所示)，则小灯泡的额定电流为A，额定功率为W。
(3)小丽认为用以上方法确定小灯泡的额定电压不够准确，导致额定电流的测量也不够准确，于是她保持电源电压不变，而将电压表改接到两端，用开关试触确认电路安全后，重复小明的操作，直到观察到电压表的示数为V时，读取电流表的示数，再计算小灯泡的额定功率。

解：
(1) 将开关的右接线柱与滑动变阻器的右下接线柱相连，此时滑动头向右移动时接入电路的电阻丝长度变短，电阻减小，小灯泡变亮，电路连接完整。
(2) 调节滑动变阻器的滑片；电压表的示数为3.8 V；0.36；1.368
(3) 滑动变阻器；2.2
