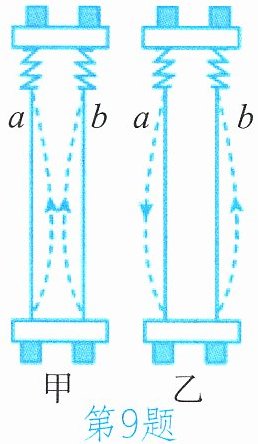

9.科学家发现，两根平行导线通电后有如图所示的现象（图中实线、虚线分别表示导线通电前、后的情况）。
（1）由图可知，两根平行通电导线之间有力的作用。当通入的电流方向相同时，导线相互；当通入的电流方向相反时，导线相互。
（2）判断通电直导线周围磁场方向的方法：用右手握住导线，大拇指指向电流方向，四指环绕的方向就是通电直导线周围的磁场方向。根据这个方法，请你判断图甲中导线a通电后在导线b处产生的磁场方向：垂直于纸面（填“向里”或“向外”）。

（3）分析出现上述现象的原因：通电导线a周围产生的磁场对通电导线b有的作用。当导线a中的电流方向改变时，其磁场的方向也发生改变，导线b的受力方向随之改变。
（4）由此可知：与磁体之间的相互作用一样，电流之间的相互作用也是通过来实现的。

（1）吸引 排斥 （2）向里 （3）力 （4）磁场

【分析】
本题围绕通电平行导线的相互作用展开，需结合图示现象、右手螺旋定则及电磁学基本规律解题：
1. 观察甲、乙两图中导线通电后的形变，判断电流方向相同时和相反时导线的相互作用；
2. 利用右手螺旋定则，结合导线a的电流方向，判断其在导线b处的磁场方向；
3. 明确通电导线间的相互作用本质是磁场对电流的力的作用，电流间的相互作用通过磁场实现。
【解析】
（1）图甲中两根导线电流方向相同，虚线显示导线相互靠近，因此相互吸引；图乙中两根导线电流方向相反，虚线显示导线相互远离，因此相互排斥。
（2）根据右手螺旋定则：右手握住导线a，大拇指指向电流方向（向下），四指环绕方向为磁场方向，导线b位于导线a的右侧，此处磁场方向垂直于纸面向里。
（3）通电导线a周围会产生磁场，该磁场对通电导线b有力的作用，从而产生相互作用。
（4）磁体间的相互作用通过磁场实现，同理，电流之间的相互作用也是通过磁场来实现的。
【答案】
（1）吸引；排斥 （2）向里 （3）力 （4）磁场
【知识点】
通电导线间的相互作用、电流的磁效应、磁场的作用
【点评】
本题考查电磁学中通电平行导线的相互作用规律，结合右手螺旋定则判断磁场方向，属于基础电磁知识的应用，需理解电流间相互作用的本质是磁场的作用。
【难度系数】
0.5
