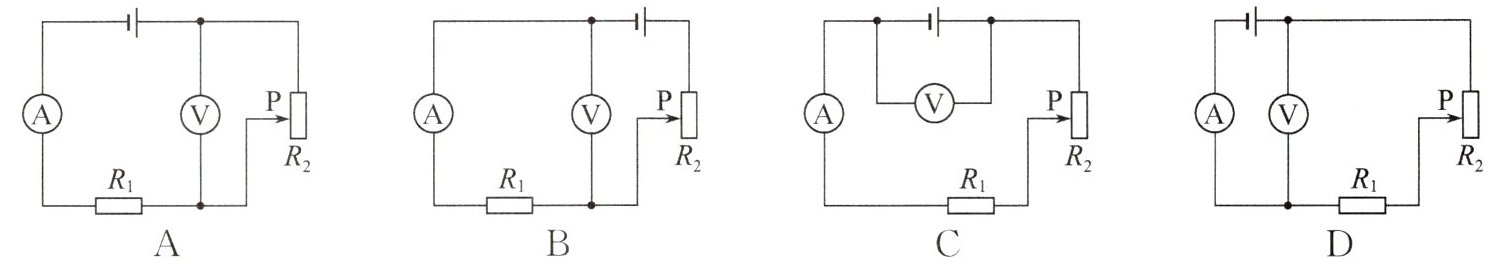

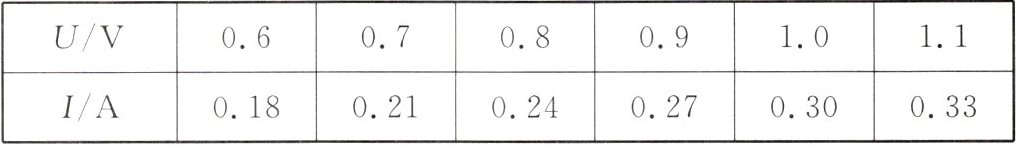

7. 某同学设计了测量某定值电阻阻值的实验,改变滑动变阻器滑片位置,并记录了多组电压表和电流表的示数,数据如下表所示,则该同学所连接的电路可能是 ()

B　解析: 分析题表数据可知，电压表的示数增大时，电流表的示数也随着增大，但它们的比值不变，即电压表测定值电阻两端的电压，电流表测通过电阻的电流. B符合题意.

8. 如图所示是小明同学用伏安法测电阻的实验电路图.关于该实验,下列说法正确的是()

A. 滑动变阻器的作用是多次改变电源电压
B. 多次测量取平均值是为了寻找普遍规律
C. 用该方法测小灯泡电阻时也需要多次测量求平均值
D. 利用该电路还能探究电流与电压的关系

D　解析: 在“伏安法测电阻”的实验中，滑动变阻器一方面可以保护电路，另一方面可以改变电路中的电流与待测电阻两端的电压，A错误; 在“伏安法测电阻”的实验中，为了减小误差，应多次测量取平均值，B错误; 小灯泡灯丝电阻随温度的升高而增大，所以利用“伏安法”测小灯泡电阻时，不能取电阻的平均值，C错误; 探究电流与电压的关系时所用电路与“伏安法测电阻”的电路相同，要保持电阻大小不变，通过移动滑动变阻器来改变电阻两端的电压，D正确.

9. 某同学用伏安法分别测量了甲、乙、丙、丁四个电阻的阻值,把每个电阻两端的电压和通过它的电流在U-I坐标系中描点,得到了图中四个点.比较这四个电阻,可知阻值最大的是 ()

A. 甲
B. 乙
C. 丙
D. 丁

C　解析: 四个电阻的 $U - I$ 图像如答图所示，当通过四个电阻的电流相等时，$U_{\text {丙 }}＞U_{\text {乙 }}＞U_{\text {甲 }}＞U_{\text {丁 }}$，由 $R=\frac{U}{I}$ 可知，$R_{\text {丙 }}＞R_{\text {乙 }}＞R_{\text {甲 }}＞R_{\text {丁 }}$.

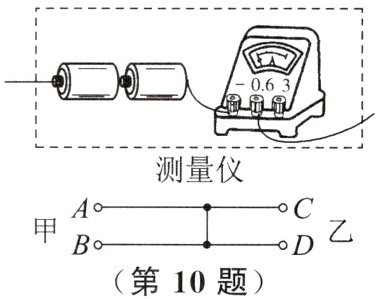

10. 甲、乙两地相距30km,在甲、乙两地之间沿直线架设了两条输电线,已知输电线的电阻与其长度成正比,现输电线某处发生了短路,为确定短路位置,甲地检修员先将如图所示的测量仪接入A、B,电流表的示数为0.2A,乙地检修员后将相同的测量仪接入C、D时,电流表的示数为0.3A,则短路位置到甲地的距离为 ()

A. 18km
B. 15km
C. 12km
D. 10km

A　解析: 甲、乙两地相距30km，输电线的电阻与其长度成正比，设每千米输电线的电阻为 $R_{0}$，短路位置到甲地的距离为 $s$，则短路位置到乙地的距离为 $30 \mathrm{~km}-s$，$AB$ 间的总电阻 $R_{ab}=2sR_{0}$，同理可得，$CD$ 间的总电阻 $R_{cd}=2 \times(30 \mathrm{~km}-s)R_{0}$，用测量仪进行检测时，电源电压不变，由欧姆定律可知，$U = I_{ab}R_{ab}$，$U = I_{cd}R_{cd}$，因电源电压不变，所以可得 $I_{ab}R_{ab}=I_{cd}R_{cd}$，代入数据得 $0.2 \mathrm{~A} \times 2sR_{0}=0.3 \mathrm{~A} \times 2 \times(30 \mathrm{~km}-s)R_{0}$，解得 $s = 18 \mathrm{~km}$.

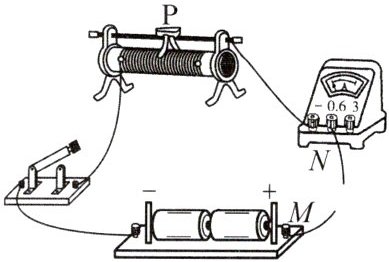

11. 小明利用电阻箱间接测量小灯泡的电阻,实验电路如图所示.
(1)请将实验步骤补充完整.
①将____接入M、N两点间,闭合开关,移动滑动变阻器滑片到某一合适位置时,记下____;
②断开开关,取下接在M、N间的元件,将____接入M、N两点间;
③闭合开关,调节____,使____;
④读出此时电阻箱的阻值为$R_{0}$,即可知道所测小灯泡的电阻.
(2)测得的小灯泡电阻$R= $____.
(3)通常情况下,人体电阻的平均值可达上千欧,利用上面的器材能否测出人体电阻?为什么?____.

(1) ① 小灯泡　电流表示数为 $I$　② 电阻箱　③ 电阻箱　电流表示数仍为 $I$　(2) $R_{0}$　(3) 不能，因为人体电阻较大，电源电压较小，电路中电流过小，不能准确读出电流表示数
解析: (1) ① 将小灯泡接入 $M、N$ 两点间，闭合开关，移动滑动变阻器滑片到某一合适位置时，记下电流表示数为 $I$. ② 断开开关，取下 $M、N$ 间的元件，将电阻箱接在 $M、N$ 两点间. ③ 闭合开关，调节电阻箱，使电流表示数仍为 $I$. (2) 根据等效替代法可知，小灯泡的电阻等于电阻箱的阻值 $R_{0}$. (3) 人体的电阻比较大，电源电压较小，则通过人体的电流很小，小于电流表的分度值，不能准确读出电流表示数.
