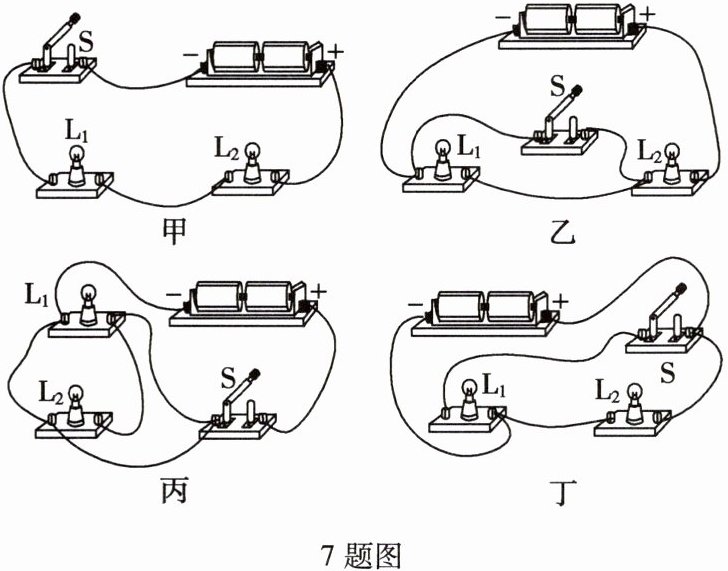

7.实验小组的同学连接了四个电路(如图)来探究开关的控制作用,下列判断正确的是 (
A.甲电路中,开关S只控制$\mathrm{L}_1$
B.乙电路中,闭合开关S,两灯都亮
C.丙电路中,闭合开关S,$\mathrm{L}_1$亮,$\mathrm{L}_2$不亮
D.丁电路中,断开开关S,$\mathrm{L}_1$不亮,$\mathrm{L}_2$亮
D
)。A.甲电路中,开关S只控制$\mathrm{L}_1$
B.乙电路中,闭合开关S,两灯都亮
C.丙电路中,闭合开关S,$\mathrm{L}_1$亮,$\mathrm{L}_2$不亮
D.丁电路中,断开开关S,$\mathrm{L}_1$不亮,$\mathrm{L}_2$亮
答案
7. D
解析
【分析】
本题需逐个分析甲、乙、丙、丁四个实物电路的电流路径，明确电路的连接方式（串联/并联）、开关的位置及短路情况，从而判断开关对灯泡的控制作用，结合电路相关知识逐一验证选项。
【解析】
选项A：甲电路为串联电路，电流路径是电源正极→$\mathrm{L}_2$→$\mathrm{L}_1$→开关$\mathrm{S}$→电源负极，开关$\mathrm{S}$控制整个电路，同时控制$\mathrm{L}_1$和$\mathrm{L}_2$，故A错误。
选项B：乙电路中，闭合开关$\mathrm{S}$后，$\mathrm{L}_1$的两端被导线短路，电流仅通过$\mathrm{L}_2$和开关$\mathrm{S}$，因此$\mathrm{L}_1$不亮，只有$\mathrm{L}_2$亮，故B错误。
选项C：丙电路中，闭合开关$\mathrm{S}$后，$\mathrm{L}_1$的两端被导线短路，电流仅通过开关$\mathrm{S}$和$\mathrm{L}_2$，因此$\mathrm{L}_1$不亮，只有$\mathrm{L}_2$亮，故C错误。
选项D：丁电路中，$\mathrm{L}_2$直接并联在电源两端，开关$\mathrm{S}$与$\mathrm{L}_1$串联后并联在电源两端；断开开关$\mathrm{S}$时，$\mathrm{L}_1$所在支路断开，$\mathrm{L}_1$不发光，$\mathrm{L}_2$所在支路仍为通路，$\mathrm{L}_2$发光，故D正确。
【答案】
D
【知识点】
电路连接、开关的作用、短路现象
【点评】
本题考查实物电路的分析，需掌握串联、并联电路的特点，以及短路对用电器的影响，通过梳理电流路径判断开关的控制作用，属于基础电路分析题。
【难度系数】
0.5
本题需逐个分析甲、乙、丙、丁四个实物电路的电流路径，明确电路的连接方式（串联/并联）、开关的位置及短路情况，从而判断开关对灯泡的控制作用，结合电路相关知识逐一验证选项。
【解析】
选项A：甲电路为串联电路，电流路径是电源正极→$\mathrm{L}_2$→$\mathrm{L}_1$→开关$\mathrm{S}$→电源负极，开关$\mathrm{S}$控制整个电路，同时控制$\mathrm{L}_1$和$\mathrm{L}_2$，故A错误。
选项B：乙电路中，闭合开关$\mathrm{S}$后，$\mathrm{L}_1$的两端被导线短路，电流仅通过$\mathrm{L}_2$和开关$\mathrm{S}$，因此$\mathrm{L}_1$不亮，只有$\mathrm{L}_2$亮，故B错误。
选项C：丙电路中，闭合开关$\mathrm{S}$后，$\mathrm{L}_1$的两端被导线短路，电流仅通过开关$\mathrm{S}$和$\mathrm{L}_2$，因此$\mathrm{L}_1$不亮，只有$\mathrm{L}_2$亮，故C错误。
选项D：丁电路中，$\mathrm{L}_2$直接并联在电源两端，开关$\mathrm{S}$与$\mathrm{L}_1$串联后并联在电源两端；断开开关$\mathrm{S}$时，$\mathrm{L}_1$所在支路断开，$\mathrm{L}_1$不发光，$\mathrm{L}_2$所在支路仍为通路，$\mathrm{L}_2$发光，故D正确。
【答案】
D
【知识点】
电路连接、开关的作用、短路现象
【点评】
本题考查实物电路的分析，需掌握串联、并联电路的特点，以及短路对用电器的影响，通过梳理电流路径判断开关的控制作用，属于基础电路分析题。
【难度系数】
0.5

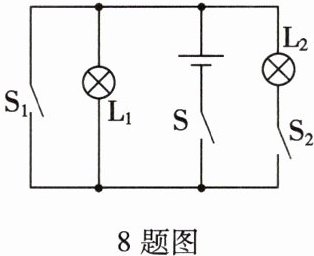

8.关于如图所示的电路,下列说法正确的是
（
A.闭合S、S₁,断开S₂,L₁发光,L₂不发光
B.闭合S、S₁、S₂,L₁、L₂都发光
C.闭合S、S₁、S₂,L₁不发光,L₂发光
D.闭合S、S₂,断开S₁,L₁、L₂都发光
（
D
）。A.闭合S、S₁,断开S₂,L₁发光,L₂不发光
B.闭合S、S₁、S₂,L₁、L₂都发光
C.闭合S、S₁、S₂,L₁不发光,L₂发光
D.闭合S、S₂,断开S₁,L₁、L₂都发光
答案
8. D
解析
【分析】
要判断各选项的电路工作情况，需先明确电路结构：总开关S控制电源接入，L₁与开关S₁并联，L₂与开关S₂串联，三者并联在电源两端。判断时需先确定电源是否接入，再看S₁是否闭合（避免电源短路），最后结合S₂状态判断L₂支路是否导通。
步骤：1. 确认总开关S是否闭合，确定电源是否工作；2. 若S₁闭合，会直接连通电源正负极，造成电源短路，所有用电器不工作；3. 若S₁断开，再根据S₂状态判断L₂是否通路，同时L₁支路始终导通（只要S闭合）。
【解析】
逐一分析各选项：
选项A：闭合S、S₁，断开S₂。S₁闭合时，电源正负极通过S₁直接连通，造成电源短路，L₁、L₂都不发光，A错误。
选项B：闭合S、S₁、S₂。S₁闭合导致电源短路，L₁、L₂都不发光，B错误。
选项C：闭合S、S₁、S₂。同选项B，电源短路，两灯都不发光，C错误。
选项D：闭合S、S₂，断开S₁。S₁断开无短路，电流路径：电源上端→L₂→S₂→电源下端（L₂通路），同时电源上端→L₁→电源下端（L₁通路），因此L₁、L₂都发光，D正确。
【答案】
D
【知识点】
电路短路判断；串并联电路
【点评】
本题考查初中电路的通断与短路判断，核心是明确开关状态对电路的影响，尤其要警惕电源短路的特殊情况，是电路基础题的典型考法。
【难度系数】
0.3
要判断各选项的电路工作情况，需先明确电路结构：总开关S控制电源接入，L₁与开关S₁并联，L₂与开关S₂串联，三者并联在电源两端。判断时需先确定电源是否接入，再看S₁是否闭合（避免电源短路），最后结合S₂状态判断L₂支路是否导通。
步骤：1. 确认总开关S是否闭合，确定电源是否工作；2. 若S₁闭合，会直接连通电源正负极，造成电源短路，所有用电器不工作；3. 若S₁断开，再根据S₂状态判断L₂是否通路，同时L₁支路始终导通（只要S闭合）。
【解析】
逐一分析各选项：
选项A：闭合S、S₁，断开S₂。S₁闭合时，电源正负极通过S₁直接连通，造成电源短路，L₁、L₂都不发光，A错误。
选项B：闭合S、S₁、S₂。S₁闭合导致电源短路，L₁、L₂都不发光，B错误。
选项C：闭合S、S₁、S₂。同选项B，电源短路，两灯都不发光，C错误。
选项D：闭合S、S₂，断开S₁。S₁断开无短路，电流路径：电源上端→L₂→S₂→电源下端（L₂通路），同时电源上端→L₁→电源下端（L₁通路），因此L₁、L₂都发光，D正确。
【答案】
D
【知识点】
电路短路判断；串并联电路
【点评】
本题考查初中电路的通断与短路判断，核心是明确开关状态对电路的影响，尤其要警惕电源短路的特殊情况，是电路基础题的典型考法。
【难度系数】
0.3

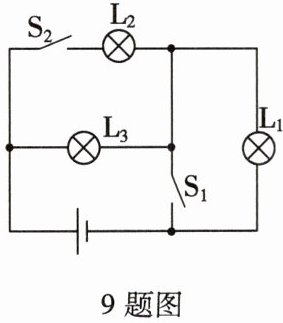

9.关于如图所示的电路,下列说法中不正确的是 (
A.开关$S_1$、$S_2$都断开,$L_1$、$L_3$串联
B.开关$S_1$、$S_2$都闭合,$L_2$、$L_3$并联
C.开关$S_2$断开、$S_1$闭合,$L_1$、$L_3$串联
D.开关$S_2$断开、$S_1$闭合,只有$L_3$能发光
C
)。A.开关$S_1$、$S_2$都断开,$L_1$、$L_3$串联
B.开关$S_1$、$S_2$都闭合,$L_2$、$L_3$并联
C.开关$S_2$断开、$S_1$闭合,$L_1$、$L_3$串联
D.开关$S_2$断开、$S_1$闭合,只有$L_3$能发光
答案
9. C
解析
【分析】要判断各选项的正误，需根据开关通断分析电流路径，明确串联（电流一条路径）、并联（电流多条路径）及短路（用电器被导线直接连通）的特点，逐个推导各开关状态下的电路连接情况。
【解析】
1. 选项A分析：当S₁、S₂都断开时，电流从电源正极出发，仅能依次经过L₃、L₁回到负极，电流只有一条路径，因此L₁、L₃串联，A说法正确。
2. 选项B分析：当S₁、S₂都闭合时，S₁闭合后L₁被导线短路；电流从正极流出分为两条支路：一条经L₃，另一条经S₂、L₂，汇合后经S₁回到负极，故L₂、L₃并联，B说法正确。
3. 选项C、D分析：当S₂断开、S₁闭合时，电流从正极出发，经L₃后通过S₁直接回到负极，L₁被S₁短路，无电流通过，因此只有L₃发光，L₁不发光。故C选项“L₁、L₃串联”的说法错误，D说法正确。
综上，不正确的说法是选项C。
【答案】C
【知识点】串联电路、并联电路、电路短路
【点评】本题考查电路连接方式的判断，核心是分析开关通断时的电流路径，需注意用电器短路的情况，是初中电路的基础题型，需熟练掌握电流路径的分析方法。
【难度系数】0.6
【解析】
1. 选项A分析：当S₁、S₂都断开时，电流从电源正极出发，仅能依次经过L₃、L₁回到负极，电流只有一条路径，因此L₁、L₃串联，A说法正确。
2. 选项B分析：当S₁、S₂都闭合时，S₁闭合后L₁被导线短路；电流从正极流出分为两条支路：一条经L₃，另一条经S₂、L₂，汇合后经S₁回到负极，故L₂、L₃并联，B说法正确。
3. 选项C、D分析：当S₂断开、S₁闭合时，电流从正极出发，经L₃后通过S₁直接回到负极，L₁被S₁短路，无电流通过，因此只有L₃发光，L₁不发光。故C选项“L₁、L₃串联”的说法错误，D说法正确。
综上，不正确的说法是选项C。
【答案】C
【知识点】串联电路、并联电路、电路短路
【点评】本题考查电路连接方式的判断，核心是分析开关通断时的电流路径，需注意用电器短路的情况，是初中电路的基础题型，需熟练掌握电流路径的分析方法。
【难度系数】0.6

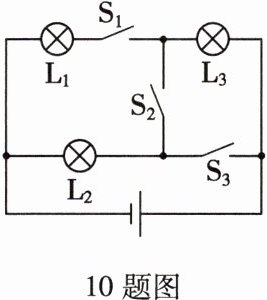

10. 下列关于如图电路的判断,正确的是
（
10 题图
A.只闭合开关$\mathrm{S}_1$时,$\mathrm{L}_1$、$\mathrm{L}_3$并联
B.只闭合开关$\mathrm{S}_2$时,$\mathrm{L}_2$、$\mathrm{L}_3$并联
C.只闭合开关$\mathrm{S}_2$、$\mathrm{S}_3$时,$\mathrm{L}_2$、$\mathrm{L}_3$串联
D.闭合所有开关时,$\mathrm{L}_1$、$\mathrm{L}_2$并联,$\mathrm{L}_3$被短路
（
D
）。10 题图
A.只闭合开关$\mathrm{S}_1$时,$\mathrm{L}_1$、$\mathrm{L}_3$并联
B.只闭合开关$\mathrm{S}_2$时,$\mathrm{L}_2$、$\mathrm{L}_3$并联
C.只闭合开关$\mathrm{S}_2$、$\mathrm{S}_3$时,$\mathrm{L}_2$、$\mathrm{L}_3$串联
D.闭合所有开关时,$\mathrm{L}_1$、$\mathrm{L}_2$并联,$\mathrm{L}_3$被短路
答案
10. D
解析
【分析】要判断各选项的电路情况，需根据开关闭合时电流的流向，确定用电器的连接方式（串联、并联），以及是否存在短路现象。需逐个分析每个选项对应的开关状态，梳理电流从电源正极到负极的路径，进而判断用电器的连接关系。
【解析】
选项A：只闭合$\mathrm{S}_1$时，$\mathrm{S}_2$、$\mathrm{S}_3$断开，电流路径为：电源正极→$\mathrm{L}_3$→$\mathrm{S}_1$→$\mathrm{L}_1$→$\mathrm{L}_2$→电源负极，此时$\mathrm{L}_1$、$\mathrm{L}_3$串联，并非并联，故A错误。
选项B：只闭合$\mathrm{S}_2$时，$\mathrm{S}_1$、$\mathrm{S}_3$断开，电流路径为：电源正极→$\mathrm{L}_3$→$\mathrm{S}_2$→$\mathrm{L}_2$→电源负极，此时$\mathrm{L}_2$、$\mathrm{L}_3$串联，并非并联，故B错误。
选项C：只闭合$\mathrm{S}_2$、$\mathrm{S}_3$时，$\mathrm{S}_1$断开，电流路径为：电源正极→$\mathrm{S}_3$→$\mathrm{S}_2$→$\mathrm{L}_2$→电源负极，$\mathrm{L}_3$两端均接电源正极（被短路），电路中只有$\mathrm{L}_2$工作，并非$\mathrm{L}_2$、$\mathrm{L}_3$串联，故C错误。
选项D：闭合所有开关时，$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$均闭合，电流从电源正极流出后，经$\mathrm{S}_3$分为两路：一路经$\mathrm{S}_2$、$\mathrm{L}_2$回到电源负极；另一路经$\mathrm{S}_1$、$\mathrm{L}_1$回到电源负极，因此$\mathrm{L}_1$、$\mathrm{L}_2$并联；而$\mathrm{L}_3$的两端均接电源正极，被短路，故D正确。
【答案】D
【知识点】串联与并联电路判断、短路现象
【点评】本题考查电路连接方式的判断，核心是根据开关状态分析电流路径，明确串联、并联及短路的定义，通过逐个分析选项即可得出正确结论，需注意避免误判短路情况。
【难度系数】0.5
【解析】
选项A：只闭合$\mathrm{S}_1$时，$\mathrm{S}_2$、$\mathrm{S}_3$断开，电流路径为：电源正极→$\mathrm{L}_3$→$\mathrm{S}_1$→$\mathrm{L}_1$→$\mathrm{L}_2$→电源负极，此时$\mathrm{L}_1$、$\mathrm{L}_3$串联，并非并联，故A错误。
选项B：只闭合$\mathrm{S}_2$时，$\mathrm{S}_1$、$\mathrm{S}_3$断开，电流路径为：电源正极→$\mathrm{L}_3$→$\mathrm{S}_2$→$\mathrm{L}_2$→电源负极，此时$\mathrm{L}_2$、$\mathrm{L}_3$串联，并非并联，故B错误。
选项C：只闭合$\mathrm{S}_2$、$\mathrm{S}_3$时，$\mathrm{S}_1$断开，电流路径为：电源正极→$\mathrm{S}_3$→$\mathrm{S}_2$→$\mathrm{L}_2$→电源负极，$\mathrm{L}_3$两端均接电源正极（被短路），电路中只有$\mathrm{L}_2$工作，并非$\mathrm{L}_2$、$\mathrm{L}_3$串联，故C错误。
选项D：闭合所有开关时，$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$均闭合，电流从电源正极流出后，经$\mathrm{S}_3$分为两路：一路经$\mathrm{S}_2$、$\mathrm{L}_2$回到电源负极；另一路经$\mathrm{S}_1$、$\mathrm{L}_1$回到电源负极，因此$\mathrm{L}_1$、$\mathrm{L}_2$并联；而$\mathrm{L}_3$的两端均接电源正极，被短路，故D正确。
【答案】D
【知识点】串联与并联电路判断、短路现象
【点评】本题考查电路连接方式的判断，核心是根据开关状态分析电流路径，明确串联、并联及短路的定义，通过逐个分析选项即可得出正确结论，需注意避免误判短路情况。
【难度系数】0.5
11.如图所示,要使灯$\mathrm{L}_1$、$\mathrm{L}_2$组成串联电路,则应闭合开关
S₂
。要使灯$\mathrm{L}_1$、$\mathrm{L}_2$组成并联电路,则应闭合开关S₁、S₃
,绝对不能同时闭合开关S₁、S₂
。答案
11. S₂ S₁、S₃ S₁、S₂
解析
【分析】
要解决这个问题，需明确串联、并联电路的电流路径特点，以及电源短路的危害：
1. 串联电路：电流只有一条路径，依次经过所有用电器；
2. 并联电路：电流有多条路径，各用电器独立工作；
3. 电源短路：直接用导线将电源两极连接，会损坏电源，是绝对不允许的。
据此分析开关闭合时的电流路径，判断电路连接方式。
【解析】
1. 使$\mathrm{L}_1$、$\mathrm{L}_2$串联：电流从电源正极出发，只有一条路径，即经过开关$\mathrm{S}_2$，再依次经过$\mathrm{L}_2$、$\mathrm{L}_1$，回到电源负极，因此需闭合开关$\mathrm{S}_2$；
2. 使$\mathrm{L}_1$、$\mathrm{L}_2$并联：电流从电源正极出发后分为两条支路，一条支路经开关$\mathrm{S}_1$、$\mathrm{L}_1$回到负极，另一条支路经开关$\mathrm{S}_3$、$\mathrm{L}_2$回到负极，因此需闭合开关$\mathrm{S}_1$和$\mathrm{S}_3$；
3. 若同时闭合开关$\mathrm{S}_1$和$\mathrm{S}_2$，电流会不经过用电器直接从电源正极经$\mathrm{S}_1$、$\mathrm{S}_2$回到负极，造成电源短路，损坏电源，因此绝对不能同时闭合$\mathrm{S}_1$、$\mathrm{S}_2$。
【答案】
$\mathrm{S}_2$；$\mathrm{S}_1$、$\mathrm{S}_3$；$\mathrm{S}_1$、$\mathrm{S}_2$
【知识点】
串联电路、并联电路、短路
【点评】
本题考查串并联电路的判断，核心是理清电流路径，区分串并联的特点，同时需牢记电源短路的危害，属于电路基础题，需熟练掌握电路连接的分析方法。
【难度系数】
0.6
要解决这个问题，需明确串联、并联电路的电流路径特点，以及电源短路的危害：
1. 串联电路：电流只有一条路径，依次经过所有用电器；
2. 并联电路：电流有多条路径，各用电器独立工作；
3. 电源短路：直接用导线将电源两极连接，会损坏电源，是绝对不允许的。
据此分析开关闭合时的电流路径，判断电路连接方式。
【解析】
1. 使$\mathrm{L}_1$、$\mathrm{L}_2$串联：电流从电源正极出发，只有一条路径，即经过开关$\mathrm{S}_2$，再依次经过$\mathrm{L}_2$、$\mathrm{L}_1$，回到电源负极，因此需闭合开关$\mathrm{S}_2$；
2. 使$\mathrm{L}_1$、$\mathrm{L}_2$并联：电流从电源正极出发后分为两条支路，一条支路经开关$\mathrm{S}_1$、$\mathrm{L}_1$回到负极，另一条支路经开关$\mathrm{S}_3$、$\mathrm{L}_2$回到负极，因此需闭合开关$\mathrm{S}_1$和$\mathrm{S}_3$；
3. 若同时闭合开关$\mathrm{S}_1$和$\mathrm{S}_2$，电流会不经过用电器直接从电源正极经$\mathrm{S}_1$、$\mathrm{S}_2$回到负极，造成电源短路，损坏电源，因此绝对不能同时闭合$\mathrm{S}_1$、$\mathrm{S}_2$。
【答案】
$\mathrm{S}_2$；$\mathrm{S}_1$、$\mathrm{S}_3$；$\mathrm{S}_1$、$\mathrm{S}_2$
【知识点】
串联电路、并联电路、短路
【点评】
本题考查串并联电路的判断，核心是理清电流路径，区分串并联的特点，同时需牢记电源短路的危害，属于电路基础题，需熟练掌握电路连接的分析方法。
【难度系数】
0.6

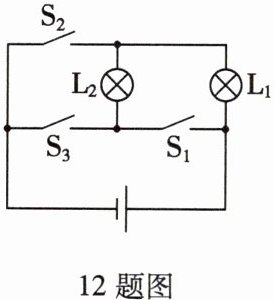

12.如图所示,如果只闭合开关S₁、S₂,灯泡L₁、L₂是
并联
连接的;如果只闭合S₃,L₁、L₂是串联
连接的;如果只闭合S₂、S₃,灯L₁
会发光;如果只闭合开关S₁、S₃
,会发生短路。答案
12. 并联 串联 L₁ S₁、S₃
解析
【分析】
要解决这类电路问题，需根据开关的闭合情况，逐一分析电流的路径：判断串并联要看电流是否有独立支路，判断短路要看电流是否不经过用电器直接连通电源正负极，同时分析各用电器两端是否有电压差来确定是否发光。
【解析】
1. 当只闭合开关S₁、S₂时，电流从电源正极流出后分为两条支路：一条经过L₁，另一条经过S₁和L₂，两条支路汇合后经S₂回到电源负极，L₁和L₂两端都直接连接电源正负极，因此是并联连接；
2. 当只闭合开关S₃时，电流从电源正极流出后，依次经过L₁、L₂、S₃回到电源负极，只有一条电流路径，因此L₁、L₂是串联连接；
3. 当只闭合开关S₂、S₃时，L₂的两端都通过导线连接到电源负极，无电流通过，而L₁的电流路径为：电源正极→L₁→S₂→电源负极，因此只有灯L₁发光；
4. 若只闭合开关S₁、S₃，电流从电源正极流出后，经S₁、S₃直接回到电源负极，不经过任何用电器，会发生电源短路。
【答案】
并联；串联；L₁；S₁、S₃
【知识点】
电路连接方式；短路；电流路径分析
【点评】
本题考查基础电路的串并联判断与短路识别，核心是理清不同开关组合下的电流走向，区分串并联、短路的特点，属于电路分析的基础题型。
【难度系数】
0.3
要解决这类电路问题，需根据开关的闭合情况，逐一分析电流的路径：判断串并联要看电流是否有独立支路，判断短路要看电流是否不经过用电器直接连通电源正负极，同时分析各用电器两端是否有电压差来确定是否发光。
【解析】
1. 当只闭合开关S₁、S₂时，电流从电源正极流出后分为两条支路：一条经过L₁，另一条经过S₁和L₂，两条支路汇合后经S₂回到电源负极，L₁和L₂两端都直接连接电源正负极，因此是并联连接；
2. 当只闭合开关S₃时，电流从电源正极流出后，依次经过L₁、L₂、S₃回到电源负极，只有一条电流路径，因此L₁、L₂是串联连接；
3. 当只闭合开关S₂、S₃时，L₂的两端都通过导线连接到电源负极，无电流通过，而L₁的电流路径为：电源正极→L₁→S₂→电源负极，因此只有灯L₁发光；
4. 若只闭合开关S₁、S₃，电流从电源正极流出后，经S₁、S₃直接回到电源负极，不经过任何用电器，会发生电源短路。
【答案】
并联；串联；L₁；S₁、S₃
【知识点】
电路连接方式；短路；电流路径分析
【点评】
本题考查基础电路的串并联判断与短路识别，核心是理清不同开关组合下的电流走向，区分串并联、短路的特点，属于电路分析的基础题型。
【难度系数】
0.3
