2025年课内课外直通车八年级物理上册北师大版第115页答案

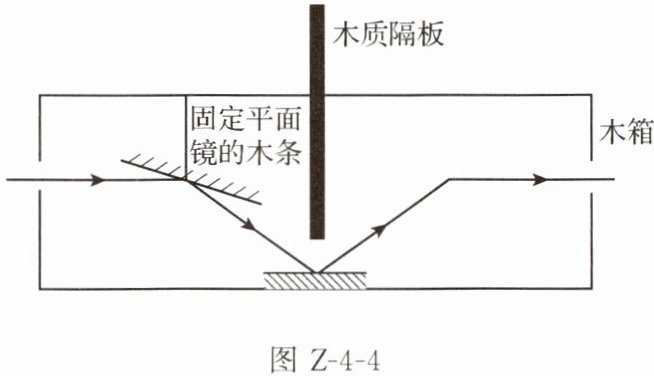

4. 科学晚会上，两位老师表演了主题为“切不断的光线”节目，如图 Z-4-4 所示，老师将光的传播路径放在一个木质暗箱里，让观众误以为光在其中是沿直线传播的，当用木质隔板插入暗箱去“切”光线时，发现光线没有被切断。“切不断的光线”利用了三面平面镜让光发生反射，光沿水平方向射入，最终又沿水平方向射出。请将木箱中的第三面平面镜画出来。（不需要画固定平面镜的木条）

答案

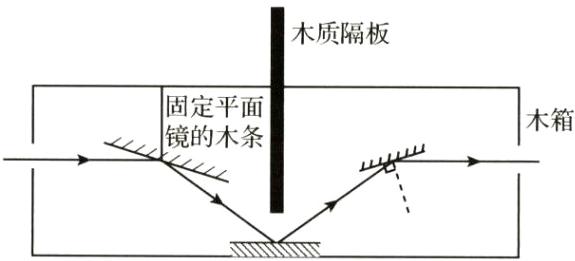

4. 如图所示

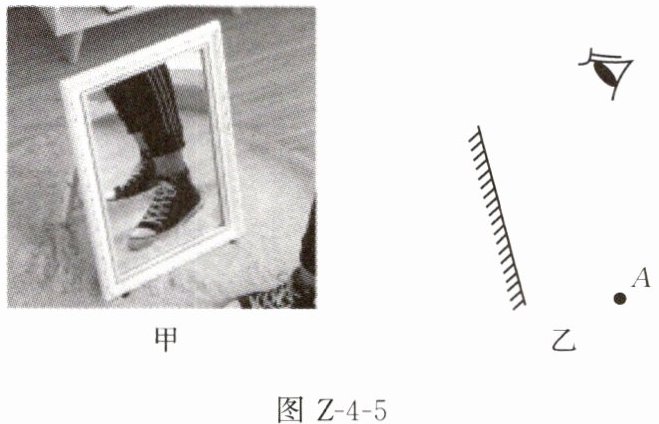

5. 小明在某商场买鞋，在倾斜放置的试鞋镜前试穿，他在镜中看到了新鞋的像，如图 Z-4-5 甲所示。请在图 Z-4-5 乙中画出看到新鞋像的光路图（点 A 表示鞋）。

答案

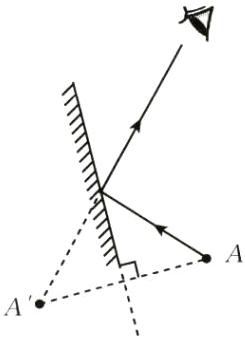

5. 如图所示
A

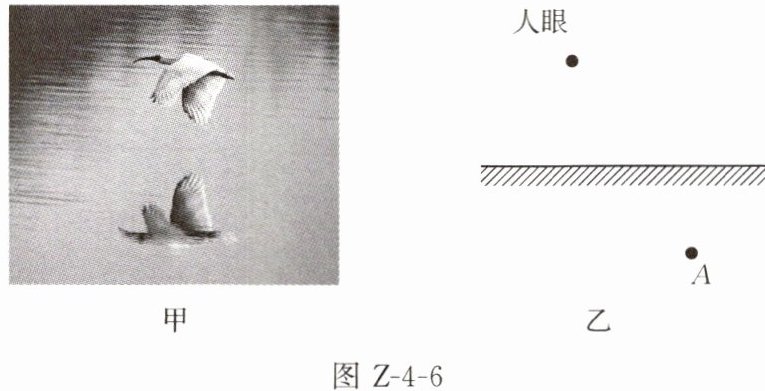

6. 朱鹮是国家一级保护动物。如图 Z-4-6 甲所示，一只朱鹮在平静的湖面上飞过，请你在图 Z-4-6 乙中画出光从朱鹮射出后经水面反射进入人眼的光路图，其中 A 点表示水中朱鹮像的位置。

答案

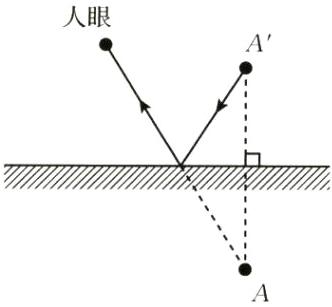

6. 如图所示
