1 新考法 [2025内蒙古中考] 小智发现奶奶家墙上的两孔插座烧坏了，他更换新插座的过程包括五个环节：①断开总开关；②将新插座装回墙上；③拆下旧插座；④闭合总开关；⑤将电线按“左零右火”接入新插座的接线柱上。下列操作顺序符合安全用电原则的是（）

A.①③④⑤②
B.①③⑤②④
C.③⑤①②④
D.③⑤②①④

1 B 根据安全用电原则,更换插座时必须先断开电源,避免触电。正确操作顺序为:①断开总开关→③拆下旧插座→⑤将电线按“左零右火”接入新插座的接线柱上→②将新插座装回墙上→④闭合总开关。故B符合题意。

【分析】
更换插座时，为避免触电需先切断电源，因此第一步必须是断开总开关，据此可排除第一步为拆旧插座的C、D选项；剩余A、B选项中，需先完成新插座的接线再装回，最后闭合总开关，由此确定正确顺序。
【解析】
根据安全用电原则，更换插座时需先切断电源，防止触电。正确操作步骤为：①断开总开关（切断电源，保障操作安全）→③拆下旧插座→⑤将电线按“左零右火”接入新插座接线柱（正确接线）→②将新插座装回墙上→④闭合总开关（恢复供电），故顺序为①③⑤②④，对应选项B。
【答案】
B
【知识点】
安全用电原则
【点评】
本题结合生活实际考查安全用电的基本操作，核心是牢记“先断电、再操作、后通电”的安全流程，属于基础应用类题目，难度较低。
【难度系数】
0.6

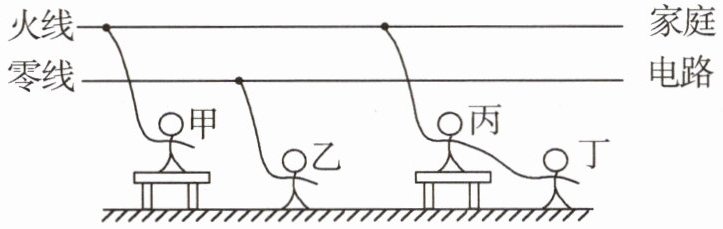

2 [2026哈尔滨十七中开学改编]如图所示，甲站在干燥的木桌上一只手接触火线；乙站在地上一只手接触零线；丙站在干燥的木桌上一只手接触火线，此时丁站在地面上用手去拉丙。则（）


A.甲、乙都会触电
B.甲、丙都会触电
C.乙、丁都会触电
D.丙、丁都会触电

2 D 甲站在干燥的木桌上一只手接触火线,因为木桌绝缘,不能构成回路,甲中没有电流通过,故甲不会触电;因为零线不带电,故乙站在地上一只手接触零线不会触电;丙站在干燥的木桌上一只手接触火线,丁站在地面上用手去拉丙,此时火线、丙、丁和大地构成闭合回路,电流会通过丙、丁流入大地,故丙、丁都会触电。故D符合题意。

【分析】
判断是否触电的关键是：人体是否直接或间接接触火线，且形成闭合回路（有电流通过人体）。需逐个分析甲、乙、丙、丁的情况，结合电路通路条件判断是否有电流流过人体。
【解析】
触电的本质是人体中有电流通过，形成电流通路：
1. 甲：站在干燥的木桌上（木桌是绝缘体，不导电），仅接触火线，无法形成电流回路，没有电流流过人体，因此甲不会触电；
2. 乙：站在地面，接触零线，零线与大地间电压为0，人体两端无电压差，没有电流通过，因此乙不会触电；
3. 丙：站在干燥木桌上接触火线，丁站在地面拉丙时，电流路径为：火线→丙→丁→大地，形成闭合回路，有电流通过丙和丁，因此丙、丁都会触电。
综上，只有D选项符合结论。
【答案】
D
【知识点】
家庭电路触电原理、安全用电
【点评】
本题考查家庭电路触电的判断，核心是理解触电的形成条件（需有电流通路），结合电路结构分析即可，属于安全用电的基础应用。
【难度系数】
0.6

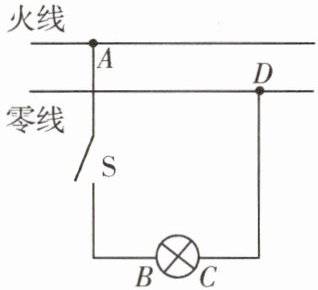

3 如图所示的家庭电路中,闭合开关S,灯泡正常发光,用测电笔测试灯座里的两个接线柱B、C时,测电笔的发光情况是 ()


A.B处亮、C处不亮
B.C处亮、B处不亮
C.都亮
D.都不亮

3 A 因为灯泡正常发光,从题图中可以看出,C与零线相连,B与火线相连,因此用测电笔进行测试时,B处亮,C处不亮,故A符合题意。

【分析】
首先明确家庭电路的连接规则：开关应接在火线上，保证断开开关时用电器不带电；同时掌握测电笔的工作原理：接触火线时氖管发光，接触零线时氖管不发光。本题中闭合开关S后灯泡正常发光，需判断接线柱B、C分别连接火线还是零线，再结合测电笔原理分析发光情况。
【解析】
闭合开关S后，灯泡正常发光，观察电路连接可知：接线柱C与零线直接相连，接线柱B通过开关S与火线相连。根据测电笔的使用规则，测电笔接触火线时氖管发光，接触零线时氖管不发光，因此测试时B处（接火线）氖管发光，C处（接零线）氖管不发光，对应选项A。
【答案】
A
【知识点】
家庭电路连接、测电笔的使用
【点评】
本题考查家庭电路的连接和测电笔的使用，属于基础题型，需牢记家庭电路中开关接火线的要求，以及测电笔判断火线、零线的方法。
【难度系数】
0.6

4 家里一盏电灯突然熄灭，用测电笔分别测试电路中的a、b、c、d四点（如图），只有测a点时氖管发光。若电路中只有一处故障，则故障可能是（）


A.进户零线断路
B.灯泡L断路
C.开关S接触不良
D.导线cd断路

4 C 用测电笔接触电路中的a、b、c、d四点时,只有测a点时氖管发光,说明a与火线是接通的,b、c、d与火线间断开,故故障是开关处断路,即开关接触不良,故C正确,A、B、D错误。

【分析】
要解决该题，需结合测电笔的工作原理分析故障：测电笔氖管发光说明被测点与火线连通，氖管不发光说明被测点与火线断开或与零线连通。题目中仅a点氖管发光，说明a与火线正常连通，而b、c、d与火线断开，据此判断故障位置。
【解析】
测电笔接触火线或与火线连通的导体时氖管发光，接触零线或与零线连通的导体时氖管不发光。
选项A：若进户零线断路，c、d点会通过灯泡L与火线连通，测电笔测试c、d时氖管应发光，不符合题意，排除A；
选项B：若灯泡L断路，b点会通过开关S与火线连通，测电笔测试b点时氖管应发光，不符合题意，排除B；
选项C：若开关S接触不良（断路），则a点与火线连通（氖管发光），开关后的b、c、d均与火线断开，测电笔测试时氖管都不发光，符合题意，C正确；
选项D：若导线cd断路，c点会通过灯泡L与b点连通，b点通过开关S与火线连通，测电笔测试b、c时氖管应发光，不符合题意，排除D。
【答案】
C
【知识点】
家庭电路故障分析、测电笔的使用
【点评】
本题考查家庭电路故障的判断，核心是利用测电笔的发光情况判断各点与火线的连通状态，进而确定断路位置，属于基础电路故障分析题。
【难度系数】
0.5

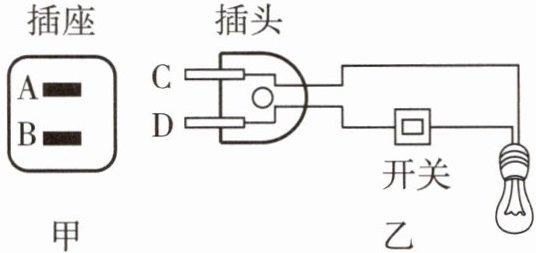

5 [2025天津中考]图甲是小明房间的一个插座，用测电笔测试A孔时氖管发光。他想把图乙中插头插入插座中，下列说法正确的是 （）


A.A孔与零线相连
B.D脚插入A孔更安全
C.D脚插入B孔更安全
D.D脚插入A孔和B孔同样安全

5 B

【分析】

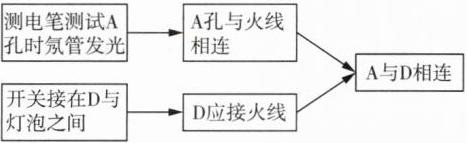

首先利用测电笔判断火线与零线：测电笔接触火线时氖管发光，接触零线时不发光，因此测试A孔氖管发光，说明A孔与火线相连，B孔与零线相连。其次，家庭电路中控制用电器的开关应接在火线上，这样断开开关时，用电器与火线断开，避免触电。图乙中开关接在D脚与灯泡之间，所以D脚需要连接火线，即插座的A孔，这样使用更安全。
【解析】
1. 测电笔的作用：测电笔接触火线时氖管发光，接触零线时氖管不发光。已知测试A孔时氖管发光，因此A孔是火线，B孔是零线，故选项A错误。
2. 安全用电原则：家庭电路中，开关必须接在火线上，断开开关后，用电器不带电，防止触电事故。图乙中开关连接在D脚和灯泡之间，因此D脚需接火线（插座的A孔），这样开关能控制火线，使用更安全。
3. 选项判断：
B选项：D脚插入A孔（火线），符合开关接火线的要求，更安全，正确。
C选项：D脚插入B孔（零线），断开开关后灯泡仍与火线相连，易触电，错误。
D选项：插入A孔（火线）更安全，插入B孔（零线）不安全，错误。
【答案】
B
【知识点】
家庭电路连接；测电笔使用；安全用电原则
【点评】
本题考查家庭电路连接和安全用电的基础知识，需掌握测电笔判断火线零线的方法，以及开关应接在火线上的安全要求，属于基础题，难度适中。
【难度系数】
0.6

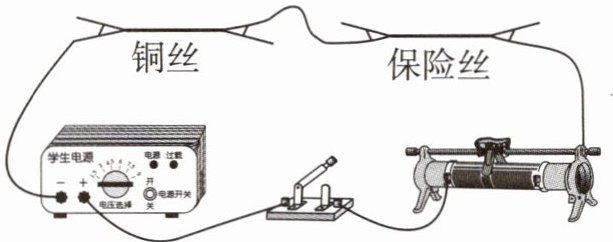

6 [2026陕西师大附中模拟]保险丝是由电阻率大、熔点低的金属制作而成。如图所示,将长短、粗细均相同的保险丝和铜丝分别用金属夹接到线路板上,它们是联的,保险丝的电阻比铜丝的（填“大”或“小”）,闭合开关,移动滑动变阻器的滑片,发现保险丝熔断而铜丝完好,所以在家庭电路中（填“能”或“不能”）用铜丝代替保险丝。

6 串 大 不能

【分析】首先观察电路中保险丝和铜丝的连接，电流依次经过两者，只有一条路径，可判断连接类型；根据电阻的影响因素，当长度、粗细相同时，电阻率大的导体电阻大，结合题目信息判断电阻大小；再根据实验中保险丝熔断、铜丝完好的现象，联系保险丝的作用，判断能否用铜丝代替。
【解析】1. 串联电路的电流路径只有一条，图中保险丝和铜丝依次接入电路，电流依次经过它们，因此二者是串联的；2. 导体电阻由材料、长度、横截面积决定，当长度和横截面积均相同时，电阻率越大，电阻越大，题目说明保险丝电阻率大，所以保险丝的电阻比铜丝大；3. 保险丝的作用是在电路电流过大时自动熔断，切断电路，起到保护作用。实验中电流过大时保险丝熔断而铜丝完好，说明铜丝无法在电流过大时熔断保护电路，因此家庭电路中不能用铜丝代替保险丝。
【答案】串；大；不能
【知识点】串联电路、电阻的影响因素、保险丝的作用
【点评】本题结合实验考查串联电路判断、电阻影响因素及保险丝的作用，属于基础知识点应用，难度不大，需准确掌握相关概念即可解答。
【难度系数】0.7

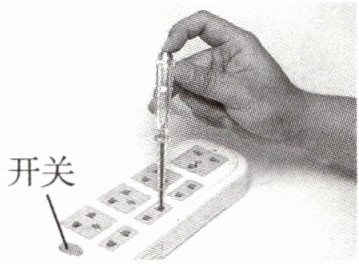

7 [2025扬州中考] 如图,测电笔的氖管发光,所测孔连接的是线。多个用电器同时插入插线板都能独立工作,各用电器是联的。断开插线板上的开关,所有插孔都不能供电,表明开关连接在路上。三孔插座中间的插孔接地线,将用电器的与大地相连,目的是防止触电。

7 火 并 干 金属外壳
【解析】 正确使用时,测电笔检测到火线时氖管会发光;各用电器插入插线板都能独立工作,是并联的;插线板的开关能控制插线板上所有的插孔(解题关键),说明开关位于干路上;三孔插座中间的插孔接地线,在使用时通过三脚插头的中间插脚与用电器的金属外壳相连,防止因漏电而发生触电事故。

【分析】
本题考查家庭电路的相关知识，需结合各知识点逐一分析：①测电笔的工作原理：测电笔接触火线时，火线与大地间的电压会使氖管发光，接触零线时氖管不发光，据此判断所测线路；②电路连接方式：并联电路的特点是各用电器独立工作、互不影响，据此判断用电器的连接方式；③开关的作用：干路开关控制整个电路，支路开关仅控制所在支路，根据开关控制所有插孔的情况判断其位置；④三孔插座的安全作用：三孔插座接地是为了连接用电器的金属外壳，防止漏电触电，据此填写相关内容。
【解析】
1. 测电笔检测：正确使用测电笔时，氖管发光说明所测线路与大地间有220V电压，即该线路为火线，故第一个空填“火”；
2. 用电器连接：家庭电路中，多个用电器能独立工作，互不影响，符合并联电路的特征，因此各用电器是并联的，第二个空填“并”；
3. 开关位置：断开插线板的开关，所有插孔都无法供电，说明该开关控制整个插线板的电路，即开关连接在干路上，第三个空填“干”；
4. 三孔插座作用：三孔插座的中间插孔接地线，使用时通过三脚插头将用电器的金属外壳与大地相连，若用电器漏电，电流会通过地线导入大地，避免人体触电，故第四个空填“金属外壳”。
【答案】火；并；干；金属外壳
【知识点】测电笔使用、家庭电路连接、三孔插座安全
【点评】本题围绕家庭电路的基础常识展开，考查的都是家庭电路的核心知识点，侧重对基础概念的理解与应用，难度不大，属于易得分题。
【难度系数】0.8
