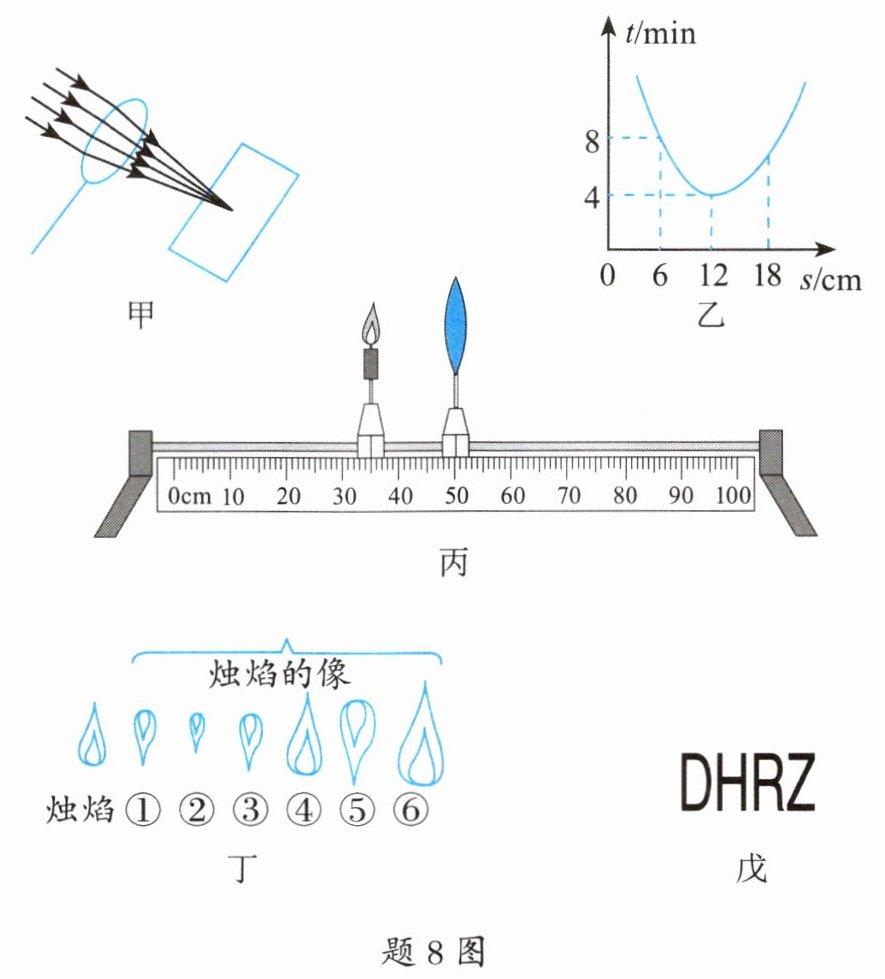

8. 小明做“探究凸透镜成像的规律”的实验，如题8图所示。

（1）实验前，小明先想办法测凸透镜的焦距，如题8图甲所示，他将凸透镜正对太阳光，在透镜下放上白纸，测出透镜与白纸间距s与对应的白纸被烤焦的时间t，绘出图像，如题8图乙所示，则判断该透镜的焦距f为cm。
（2）实验时，小明调整蜡烛、凸透镜和光屏的高度时，应（点燃/不点燃）蜡烛。
（3）如题8图丙，将蜡烛移至35 cm刻度处时，移动光屏，在光屏上可以看到烛焰（放大/缩小）的像。该实验现象可以说明（照相机/投影仪/放大镜）的成像特点。
（4）小明在实验过程中不断移动烛焰位置，观察到题8图丁中①~⑥的6种烛焰清晰的像，请按蜡烛到凸透镜的距离由远到近所得到的像进行排序，顺序为。
（5）小明想利用LED发光字母来探究凸透镜成像时上下、左右的位置关系，题8图戊中的4个字母适合做LED光源的是。

8. （1）12 （2）点燃 （3）放大；投影仪 （4）②①③⑤⑥④ （5）R

【分析】
本题围绕“探究凸透镜成像的规律”实验展开，需结合焦距测量、实验操作要求、凸透镜成像规律、像的排序及光源选择等知识点逐一分析：
1. 测焦距：平行于主光轴的光线经凸透镜会聚到焦点，此时透镜到光屏（白纸）的距离为焦距，图乙中烤焦时间最短时的s对应焦距。
2. 调整高度：需点燃蜡烛，才能确定烛焰中心，使三者中心在同一高度，保证像成在光屏中央。
3. 物距与成像：计算物距后结合焦距，判断成像性质及应用。
4. 像的排序：根据物距由远到近的变化，结合凸透镜成像时“物远像近像变小，物近像远像变大”的规律，对像排序。
5. 光源选择：探究成像的上下、左右关系，需光源不对称，据此选择合适字母。
【解析】
（1）平行于主光轴的太阳光经凸透镜后会聚到焦点，此时透镜与白纸的间距等于焦距。由图乙可知，当s=12cm时，白纸被烤焦时间最短，说明该位置为焦点，故透镜焦距f=12cm。
（2）实验时调整蜡烛、凸透镜和光屏的高度，需点燃蜡烛，这样才能准确确定烛焰的中心，使烛焰、凸透镜、光屏的中心在同一高度，确保像成在光屏的中央。
（3）由图丙可知，凸透镜在50cm刻度处，蜡烛在35cm刻度处，物距u=50cm-35cm=15cm。已知焦距f=12cm，因此f＜u＜2f，根据凸透镜成像规律，此时成倒立、放大的实像，该成像特点应用于投影仪。
（4）蜡烛到凸透镜的距离由远到近（物距逐渐减小），结合凸透镜成像规律：实像均为倒立，物距减小，实像逐渐变大；物距小于焦距时成正立放大虚像。结合丁图的像，按物距由远到近的顺序为②①③⑤⑥④。
（5）探究凸透镜成像时上下、左右的位置关系，所选光源需上下、左右不对称。D、H、Z均为对称字母，只有R不对称，因此适合做LED光源的是R。
【答案】
（1）12 （2）点燃 （3）放大；投影仪 （4）②①③⑤⑥④ （5）R
【知识点】
凸透镜焦距测量；凸透镜成像规律；实验操作注意事项
【点评】
本题综合考查凸透镜成像规律的实验，涵盖焦距测量、实验操作、成像特点应用、像的排序及光源选择，需熟练掌握凸透镜成像的核心规律，结合图像和实验装置分析，是中等难度的实验题。
【难度系数】
0.5
