2026年经纶学典5星学霸八年级科学上册浙教版第58页答案
1. (2025·杭州信达外国语学校月考)关于电流和电源,下列说法中合理的是 (
B
)

A.电路中只要有电源,就一定产生电流
B.电流的方向是“电源正极→用电器→电源负极”
C.只有正电荷的定向移动才能形成电流
D.金属导体中自由电子只要移动就能形成电流

答案

1. B 解析:电路中只有电源,但电路不闭合也不会产生电流,故A不符合题意;闭合电路中的电流沿着“正极→用电器→负极”方向移动,故B符合题意;正、负电荷的定向移动均能形成电流,故C不符合题意;电荷的定向移动形成电流,电荷的无规则运动不会形成电流,故D不符合题意。故选B。
2. ★★ (2025·绍兴诸暨开放双语实验学校期末)指纹识别解锁是目前较为流行的手机解锁方式。如图所示，手指轻轻触碰感应区，识别出正确的指纹后手机自动开锁，则感应区相当于电路中的
开关
；手机在充电过程中，手机电池相当于电路中的
用电器
。(均填“开关”“用电器”或“电源”)

答案

2. 开关 用电器 解析:手指轻轻触碰感应区,识别出正确的指纹后手机自动开锁,说明感应区对电路起到控制作用,在电路中相当于开关;手机在充电过程中,手机电池消耗电能,在电路中相当于用电器。

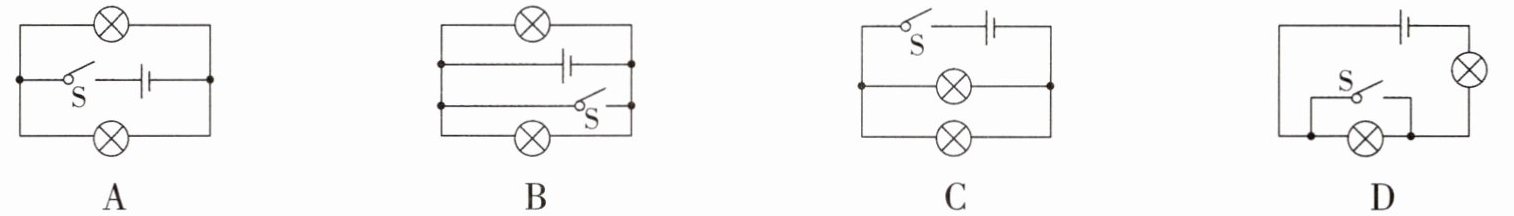

3. ★★ 如图所示的四个电路中,开关S闭合后,电源被短路的电路是 (
B
)

答案

3. B 解析:开关接在并联电路的干路上,闭合开关S后,两灯都发光,不会造成电源短路,A不符合题意;两灯与开关均并联在电源的两极之间,闭合开关S后,会造成电源两极被开关所在的导线连接在一起,发生电源短路现象,B符合题意;开关接在并联电路的干路上,闭合开关S后,两灯都发光,不会造成电源短路,C不符合题意;开关与一灯并联,闭合开关后,这一只灯泡被短路,而另一只灯发光,不会造成电源短路,D不符合题意。故选B。
4. 在如图所示的电路中,有三个开关$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$,如果仅将开关$\mathrm{S}_3$闭合,$\mathrm{S}_1$、$\mathrm{S}_2$断开,则灯$\mathrm{L}_1$、$\mathrm{L}_2$
串
联;如果将开关$\mathrm{S}_1$、$\mathrm{S}_2$闭合,$\mathrm{S}_3$断开,则灯$\mathrm{L}_1$、$\mathrm{L}_2$
并
联。如果将开关$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$都闭合,电路处于
短路
状态。
（第4题）

答案

4. 串 并 短路 解析:当开关S₃闭合,S₁、S₂断开时,电流从电源正极流出,依次流过L₁、开关S₃、L₂回到负极,所以灯L₁、L₂串联;当开关S₁、S₂闭合,S₃断开时,电流从电源正极流出,一支经过S₁、L₂,另一支经过L₁、S₂;然后汇合回到负极,所以灯L₁、L₂并联。当同时闭合S₁、S₂、S₃时,形成了电源短路,这种电路是不允许的。
5. ★★★ 在如图所示的电路中，当“定时开关”闭合时，再闭合开关S有电流通过的用电器是
指示灯
；到达设定时间，“定时开关”会自动
断开
（填“闭合”或“断开”），播放器播放音乐。

答案

5. 指示灯 断开 解析:由图可知,闭合开关S,当“定时开关”处于闭合状态时,指示灯形成通路,有电流通过,播放器被短路,则播放器中没有电流通过,播放器不会播放音乐;到达设定时间,“定时开关”应断开,使播放器形成通路,播放音乐。

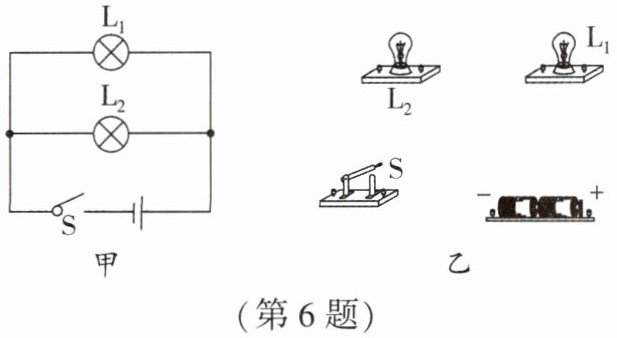

6. 根据图甲所示的电路图，用笔画线代替导线将图乙的实物电路连接起来。

答案

6. 如图所示
[图1]
解析:甲电路中,两灯并联,开关S控制整个电路,在干路上。

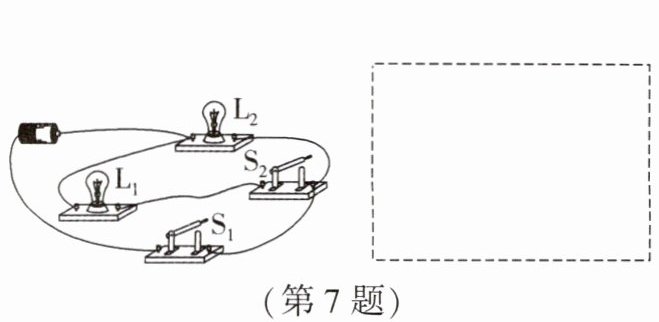

7. ★★★ 按照实物图在虚线框内作出电路图。

答案

7. 如图所示
[图2]
解析:从正极开始分支,一支路经灯泡L₁、开关S₂;另一支路经灯泡L₂,然后两支路汇合共同进入开关S₁,再回到负极。
