2026年综合应用创新题典中点九年级物理全一册苏科版第63页答案
1. 如图所示为某种型号的纽扣电池的两个面，对于该电池，下列说法正确的是 （
C
）


A.图中右侧纽扣电池的上部为正极
B.该电池是把电能转化为其他形式能的装置
C.从电源类型上看，该电池为直流电源
D.纽扣电池的正、负极可以用导线直接连接起来

答案

1. C
2. 手持小风扇的简化电路如图所示，下列说法正确的是（
C
）


A.开关和电动机是并联的
B.电动机把机械能转化为电能
C.电池的作用是为电动机提供电能
D.电动机的符号为＜path d="M12 3 L18 12 L6 12 Z" fill="none" stroke="#000" stroke-width="2"/＞

答案

2. C 【点拨】电源是能持续供电的装置，所以电池的作用是为电动机提供电能，故C正确。故选C。

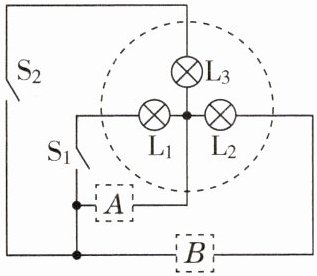

3.（科学思维 科学推理）如图是一种会变色的灯组结构示意图（虚线圆圈内有三只LED灯），已知$\mathrm{L}_1$、$\mathrm{L}_2$和$\mathrm{L}_3$分别为红灯、绿灯和蓝灯，要使各灯都能正常工作并且互不影响，则三灯应
并
联，且应在
A
（填“A”或“B”）处接入电源，另一处接入开关$\mathrm{S}_3$。

答案

3. 并;A

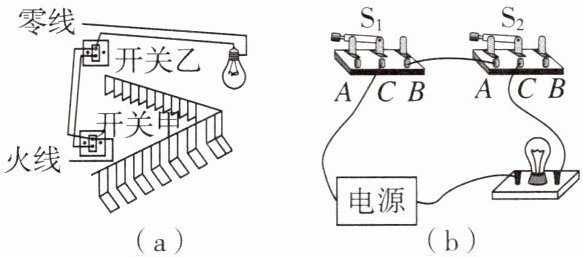

4.（真实情境）如图(a)所示，控制楼梯间一个电灯的甲、乙开关是“一开双控”开关。上楼时使用甲开关，灯亮；上楼后使用乙开关，灯灭。而在下楼时使用乙开关，灯亮；下楼后使用甲开关，灯灭。可见，甲、乙开关中的任意一个都可以控制电灯的亮或灭。图(b)是该电路不完整的简化原理图，必须在开关S₁的
A
（填“A”“B”或“C”）接线处和开关S₂的
B
（填“A”“B”或“C”）接线处连接一根导线，才能实现以上操作。

答案


4. A;B 【点拨】根据题目所述的控制需求和图(b)得，电路图如下：

由图可知，图(b)中，必须在开关S₁的A接线处和开关S₂的B接线处连接一根导线，才能实现操作要求。

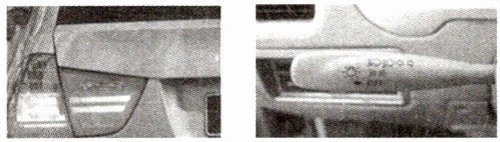

5.[成都期中] 如图所示,汽车中应用了许多物理知识,请你运用所学的物理知识解答下列问题:

(1)汽车转弯时,同侧前后两个转向灯会同时闪亮,若其中一个灯坏了,另一个灯仍会闪亮,则这两个转向灯是
并联
（填“串联”或“并联”）的；要使转向灯发光,司机要拨动一下方向盘旁的一根横杆,这根横杆的作用相当于电路中的
开关
。

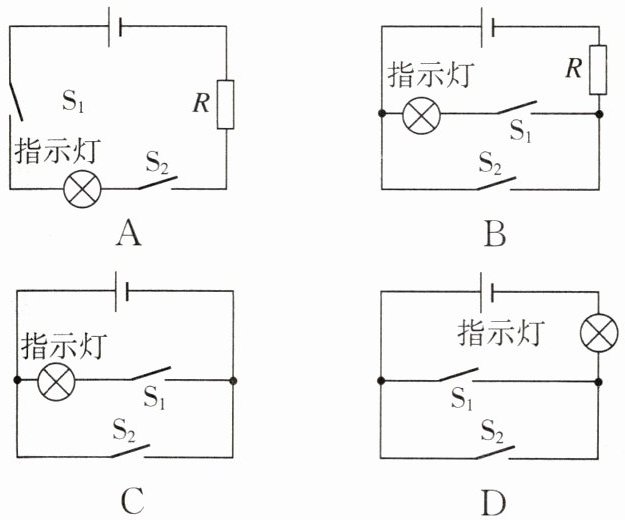

(2)为保证司乘人员的安全,轿车上设有安全带未系提示系统(R相当于一个用电器,可保护电路)。当乘客坐在座椅上时,座椅下的开关S₁闭合,若未系安全带,则开关S₂断开,仪表盘上的指示灯亮起;若系上安全带,则开关S₂闭合,指示灯熄灭。下列设计比较合理的电路图是
B
。

答案

5. (1)并联;开关 （2）B 【点拨】(2)由题知，当乘客坐在座椅上时，座椅下的开关S₁闭合，若未系安全带，则开关S₂断开，仪表盘上的指示灯亮起，说明此时指示灯通路；系上安全带，开关S₂闭合时，指示灯熄灭，说明开关S₂并联在指示灯两端，指示灯被短路，为防止电源短路，应在电路中串联一个用电器来保护电路，故B符合题意。
