2026年点拨训练九年级物理上册沪粤版安徽专版第70页答案

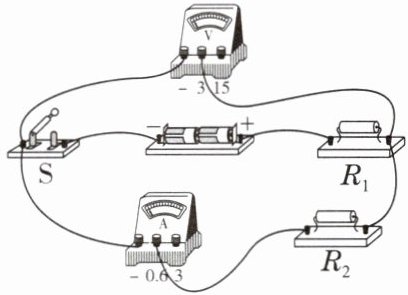

1. [池州月考]如图所示，$R_1$和$R_2$均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果只有$R_1$或$R_2$中的一处发生了故障，由此判断，电路的故障是
R₁短路
。

答案

1.R₁短路
补充设问 若上题中闭合开关S，电流表和电压表都有示数。某时刻电路出现故障，两表的示数都变大了，那么故障可能是
R₂短路
。

答案

【补充设问】R₂短路

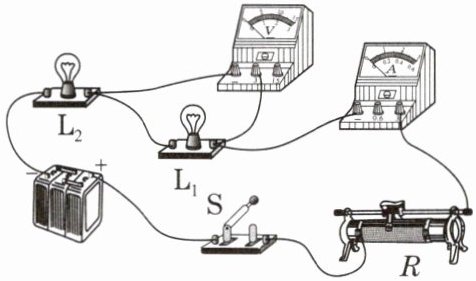

2.如图所示，闭合开关，灯$\mathrm{L}_1$不发光，$\mathrm{L}_2$发光，电流表有示数，电压表无示数。电路故障可能是（
B
）


A.电流表断路
B.电压表短路
C.灯$\mathrm{L}_1$断路
D.灯$\mathrm{L}_2$短路

答案

2.B
3. [大连模拟]在如图所示的电路中，闭合开关S，电压表无示数，说明电路中存在故障。此时，可以通过观察电流表来做进一步判断。已知故障发生在$R_1$或$R_2$上，下列判断正确的是 （
D
）


A.若电流表有示数，则$R_1$短路
B.若电流表有示数，则$R_2$断路
C.若电流表无示数，则$R_2$短路
D.若电流表无示数，则$R_1$断路

答案

3.D
4.新设问 [合肥模拟]如图所示，电源为两节新干电池串联使用，开关闭合后灯泡发光，两个电表均有示数。调节滑动变阻器滑片到某处时，灯泡突然熄灭，两个电表一个示数变大，一个示数变小。则电路可能出现的故障为 （
D
）


A.电源电压突然降低
B.若是电压表示数变大，则是灯泡发生了短路
C.滑动变阻器短路
D.若是电流表示数变大，则是灯泡发生了短路

答案

4.D
5.如图所示，电源电压恒定不变，闭合开关S，灯$\mathrm{L}_1$和$\mathrm{L}_2$均发光。一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（
A
）


A.$\mathrm{L}_1$断路
B.$\mathrm{L}_2$断路
C.$\mathrm{L}_1$短路
D.$\mathrm{L}_2$短路

答案

5.A
