9.如图所示,导体A、B是由同种材料制成的,A和B等长,但A比B的横截面积大。当开关S闭合后,在相同的时间内电流通过A、B所做的功的关系是（
A.$ W_A ＞ W_B $
B.$ W_A ＜ W_B $
C.$ W_A = W_B $
D.无法比较
B
）A.$ W_A ＞ W_B $
B.$ W_A ＜ W_B $
C.$ W_A = W_B $
D.无法比较
答案
9.B

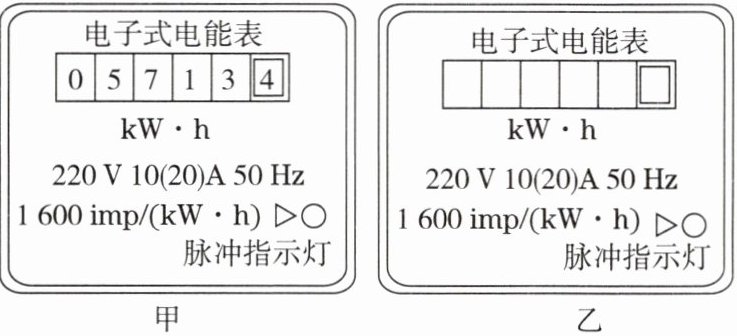

10. 新 设问 如图甲所示的是李斌家月初电能表的示数，当地每度电的电费为0.6元，他家本月应缴90元的电费，请在图乙中标出月底电能表的示数。
答案
10. $\boxed{0\ 5\ 8\ 6\ 3\ 4}$

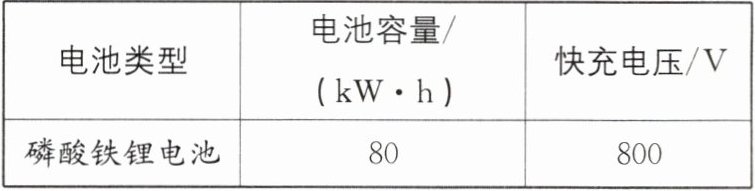

11.新情境 [南通中考改编]小点家新购了一辆电动汽车，下表为汽车电池的部分参数，其中电池容量指电池存储的最大电能，使用快充功能充电0.5 h，电池存储的电能就能从电池容量的10%上升至80%，假设充电桩输出的电能全部转化为电池存储的电能，充电电流为
140
A。答案
11.140

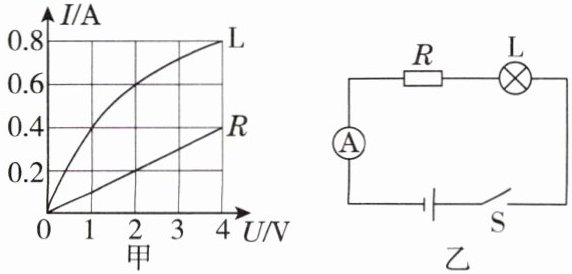

12.［六安期末改编］如图甲所示的是灯泡L和电阻R的I-U图像，将该灯泡L和R按照图乙所示方式连入电路，电源电压为5 V，则电流表示数为
0.4
A，则整个电路在1 min时间内消耗的电能为120
J。答案
12.0.4；120
13.电阻$R_1$与$R_2$的阻值之比$R_1:R_2=2:3$，按如图甲所示的方式连接，相同时间内，$R_1$和$R_2$消耗的电能之比为
2:3
；按图乙所示的方式连接，相同时间内，$R_1$和$R_2$消耗的电能之比为3:2
。答案
13.2:3；3:2
14. [芜湖模拟]某电热器的电路如图所示，电阻$R_1$和$R_2$并联在电路中，$R_1$的阻值为$36\ \Omega$。当开关$S_1$、$S_2$都闭合时，电流表示数为$1\ \mathrm{A}$；当开关$S_1$闭合、$S_2$断开时，电流表示数为$0.25\ \mathrm{A}$，求：
(1)电源电压；
(2)电阻$R_2$的阻值；
(3)当开关$S_1$、$S_2$都闭合时，1 min内电流通过$R_2$做的功。
(1)电源电压；
(2)电阻$R_2$的阻值；
(3)当开关$S_1$、$S_2$都闭合时，1 min内电流通过$R_2$做的功。
答案
14.解：(1)当开关$S_1$闭合、$S_2$断开时，电路为$R_1$的简单电路，电流表测电路中的电流，根据欧姆定律可得，电源电压
$U=I_1R_1=0.25\ \mathrm{A}×36\ \Omega=9\ \mathrm{V}$。
(2)当开关$S_1$、$S_2$都闭合时，两电阻并联，各支路电压等于电源电压，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以，通过$R_1$的电流不变，因并联电路中干路电流等于各支路电流之和，所以，通过$R_2$的电流
$I_2=I-I_1=1\ \mathrm{A}-0.25\ \mathrm{A}=0.75\ \mathrm{A}$，
电阻$R_2$的阻值$R_2=\frac{U}{I_2}=\frac{9\ \mathrm{V}}{0.75\ \mathrm{A}}=12\ \Omega$。
(3)当开关$S_1$、$S_2$都闭合时，电阻$R_2$两端的电压为9 V，通过电阻$R_2$的电流为0.75 A，则1 min内电流通过$R_2$做的功$W=UI_2t=9\ \mathrm{V}×0.75\ \mathrm{A}×1×60\ \mathrm{s}=405\ \mathrm{J}$。
$U=I_1R_1=0.25\ \mathrm{A}×36\ \Omega=9\ \mathrm{V}$。
(2)当开关$S_1$、$S_2$都闭合时，两电阻并联，各支路电压等于电源电压，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以，通过$R_1$的电流不变，因并联电路中干路电流等于各支路电流之和，所以，通过$R_2$的电流
$I_2=I-I_1=1\ \mathrm{A}-0.25\ \mathrm{A}=0.75\ \mathrm{A}$，
电阻$R_2$的阻值$R_2=\frac{U}{I_2}=\frac{9\ \mathrm{V}}{0.75\ \mathrm{A}}=12\ \Omega$。
(3)当开关$S_1$、$S_2$都闭合时，电阻$R_2$两端的电压为9 V，通过电阻$R_2$的电流为0.75 A，则1 min内电流通过$R_2$做的功$W=UI_2t=9\ \mathrm{V}×0.75\ \mathrm{A}×1×60\ \mathrm{s}=405\ \mathrm{J}$。
