1 探究类必做实验 [2026 礼泉期末改编]小秦在做“探究凸透镜成像规律”实验时,所用的实验器材有:带刻度尺的光具座、凸透镜、光屏、蜡烛等。

(1)为了确定凸透镜的焦距,小秦同学让一束平行主光轴的光射向凸透镜,移动光屏,直到平行光在光屏上会聚成最小、最亮的光斑,如图1所示,则该凸透镜的焦距为cm。
(2)器材安装在光具座上,将蜡烛、光屏安装在凸透镜两侧,使它们的中心处在凸透镜的上,调节三者的高度时,(填“需要”或“不需要”)点燃蜡烛。

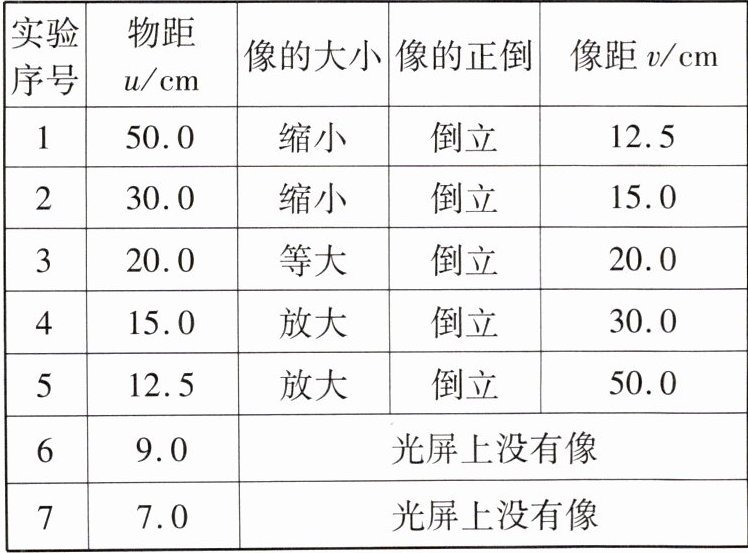

(3)如图2所示,实验中改变蜡烛与凸透镜间的距离,并移动光屏进行实验,所获得的实验数据如表所示。通过分析表中数据,归纳得出如下结论:①当$u＞2f,f＜v＜2f$时,凸透镜成的像;②当$u = v = 2f$时,凸透镜成的像;③当$f＜u＜2f,v＞2f$时,凸透镜成的像;④当$u＜f$时,光屏上没有像。(填像的大小、正倒、虚实)

实验序号 物距u/cm 像的大小 像的正倒 像距v/cm
1 50.0 缩小 倒立 12.5
2 30.0 缩小 倒立 15.0
3 20.0 等大 倒立 20.0
4 15.0 放大 倒立 30.0
5 12.5 放大 倒立 50.0
6 9.0 光屏上没有像
7 7.0 光屏上没有像
(4)从表中实验序号2、3、4可以看出,当成实像时,物体到凸透镜的距离越小,光屏上像的大小就越;像距v随物距u的减小而。
(5)第6、7两次实验中,为得出更准确的结论,应该增加的操作是:取下光屏,应从(填“蜡烛”或“光屏”)一侧透过凸透镜观察,此时能观察到(填“正立”或“倒立”)、(填“放大”或“缩小”)的(填“虚”或“实”)像。

(1)10.0 (2)主光轴 需要 (3)①缩小、倒立 实 ②等大、倒立 实 ③放大、倒立 实 (4)大 增大 (5)光屏 正立 放大 虚

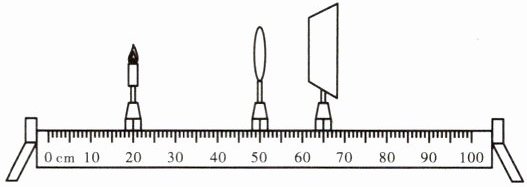

2 [2025德阳中考]小刘用焦距为10 cm的凸透镜探究成像规律。当蜡烛、凸透镜和光屏的位置如图所示时，烛焰在光屏上所成的像是（）


A.倒立、等大的实像
B.倒立、放大的实像
C.倒立、缩小的实像
D.正立、放大的虚像

C 由题图知,物距大于像距,根据凸透镜成像规律得,此时凸透镜成的是倒立、缩小的实像。故选C。

3 [2026无锡江南中学期中] 物理课上，同学们用凸透镜观察周围的物体，透过凸透镜不能看到的像是
（）


A.正立、放大的像
B.正立、缩小的像
C.倒立、放大的像
D.倒立、缩小的像

B

4 [2026阜宁期末] 下列哪幅图中使用的不是凸透镜？（）

D
