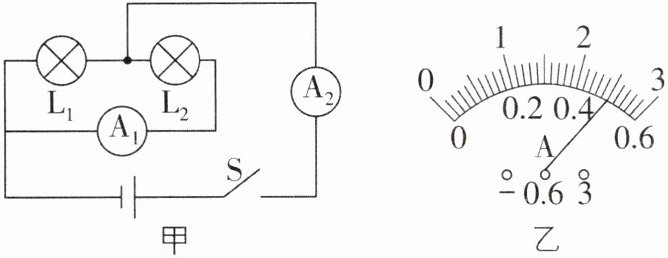

7[2026山东淄博期末,中]某同学在做“用电流表测电流”的实验,电路图如图甲所示。按电路图正确连接电路并闭合开关S后,电流表A₁、A₂的指针偏转的角度相同(如图乙),则L₁中的电流为
2
A,A₂的读数为2.5
A。答案
7.2 2.5
【解析】由图甲知两灯泡并联,$\mathrm{A}_1$测通过$\mathrm{L}_2$的电流,$\mathrm{A}_2$测干路中的电流,并联电路中干路电流等于各支路电流之和,则$\mathrm{A}_2$的读数应比$\mathrm{A}_1$的读数大,而电流表$\mathrm{A}_1$、$\mathrm{A}_2$指针偏转的角度相同,说明$\mathrm{A}_1$选用的测量范围为$0$~$0.6\ \mathrm{A}$,$\mathrm{A}_2$选用的测量范围为$0$~$3\ \mathrm{A}$,所以$\mathrm{A}_1$的读数为$0.5\ \mathrm{A}$,$\mathrm{A}_2$的读数为$2.5\ \mathrm{A}$,由并联电路电流规律知,通过$\mathrm{L}_1$的电流为$I_1=I-I_2=2.5\ \mathrm{A}-0.5\ \mathrm{A}=2\ \mathrm{A}$。
【解析】由图甲知两灯泡并联,$\mathrm{A}_1$测通过$\mathrm{L}_2$的电流,$\mathrm{A}_2$测干路中的电流,并联电路中干路电流等于各支路电流之和,则$\mathrm{A}_2$的读数应比$\mathrm{A}_1$的读数大,而电流表$\mathrm{A}_1$、$\mathrm{A}_2$指针偏转的角度相同,说明$\mathrm{A}_1$选用的测量范围为$0$~$0.6\ \mathrm{A}$,$\mathrm{A}_2$选用的测量范围为$0$~$3\ \mathrm{A}$,所以$\mathrm{A}_1$的读数为$0.5\ \mathrm{A}$,$\mathrm{A}_2$的读数为$2.5\ \mathrm{A}$,由并联电路电流规律知,通过$\mathrm{L}_1$的电流为$I_1=I-I_2=2.5\ \mathrm{A}-0.5\ \mathrm{A}=2\ \mathrm{A}$。

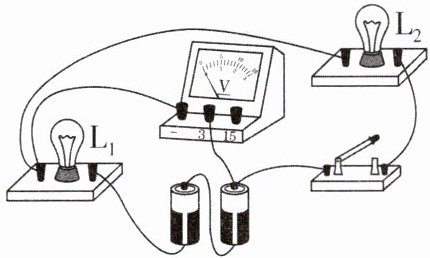

8[2026湖南长沙调研,中]如图所示电路,闭合开关后,一灯较亮,一灯较暗,下列说法正确的是 (
A.较亮的灯通过的电流大,较暗的灯通过的电流小
B.较亮的灯离电源正极近,较暗的灯离电源正极远
C.电压表测的是$\mathrm{L}_1$两端的电压
D.开关由闭合到断开,电压表示数会变大
D
)A.较亮的灯通过的电流大,较暗的灯通过的电流小
B.较亮的灯离电源正极近,较暗的灯离电源正极远
C.电压表测的是$\mathrm{L}_1$两端的电压
D.开关由闭合到断开,电压表示数会变大
答案
8.D
【解析】闭合开关,两灯串联,串联电路中电流处处相等,所以通过两灯的电流一样大,故 A 错误;电路中灯泡亮暗与其距离电源正极的远近无关,故 B 错误;由图可知,电压表测$\mathrm{L}_2$两端电压,故 C 错误;由图可知,断开开关后,电压表与灯泡$\mathrm{L}_1$串联在电路中,电压表测电源电压,串联电路中总电压等于各用电器两端电压之和,所以电压表示数变大,故 D 正确。
【解析】闭合开关,两灯串联,串联电路中电流处处相等,所以通过两灯的电流一样大,故 A 错误;电路中灯泡亮暗与其距离电源正极的远近无关,故 B 错误;由图可知,电压表测$\mathrm{L}_2$两端电压,故 C 错误;由图可知,断开开关后,电压表与灯泡$\mathrm{L}_1$串联在电路中,电压表测电源电压,串联电路中总电压等于各用电器两端电压之和,所以电压表示数变大,故 D 正确。

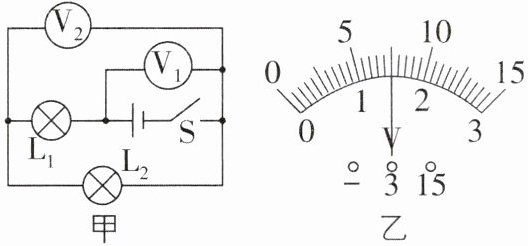

9[2026河北邯郸期末,中]如图甲所示电路中,当闭合开关后,两个电压表指针偏转均如图乙所示,则小灯泡$L_1$和$L_2$两端的电压分别为 (
A.6 V、1.5 V
B.1.5 V、7.5 V
C.3 V、7.5 V
D.7.5 V、6 V
A
)A.6 V、1.5 V
B.1.5 V、7.5 V
C.3 V、7.5 V
D.7.5 V、6 V
答案
9.A
【解析】闭合开关,两个小灯泡串联,电压表$\mathrm{V}_1$测电源电压,$\mathrm{V}_2$测灯$\mathrm{L}_2$两端的电压。两个电压表指针偏转均如图乙所示,根据串联电路的电压特点知,$\mathrm{V}_1$选用$0$~$15\ \mathrm{V}$测量范围,分度值为$0.5\ \mathrm{V}$,示数为$7.5\ \mathrm{V}$;$\mathrm{V}_2$选用$0$~$3\ \mathrm{V}$测量范围,分度值为$0.1\ \mathrm{V}$,示数为$1.5\ \mathrm{V}$,灯$\mathrm{L}_2$两端的电压$U_2=1.5\ \mathrm{V}$;灯$\mathrm{L}_1$两端的电压$U_1=U-U_2=7.5\ \mathrm{V}-1.5\ \mathrm{V}=6\ \mathrm{V}$。故选 A。
【解析】闭合开关,两个小灯泡串联,电压表$\mathrm{V}_1$测电源电压,$\mathrm{V}_2$测灯$\mathrm{L}_2$两端的电压。两个电压表指针偏转均如图乙所示,根据串联电路的电压特点知,$\mathrm{V}_1$选用$0$~$15\ \mathrm{V}$测量范围,分度值为$0.5\ \mathrm{V}$,示数为$7.5\ \mathrm{V}$;$\mathrm{V}_2$选用$0$~$3\ \mathrm{V}$测量范围,分度值为$0.1\ \mathrm{V}$,示数为$1.5\ \mathrm{V}$,灯$\mathrm{L}_2$两端的电压$U_2=1.5\ \mathrm{V}$;灯$\mathrm{L}_1$两端的电压$U_1=U-U_2=7.5\ \mathrm{V}-1.5\ \mathrm{V}=6\ \mathrm{V}$。故选 A。

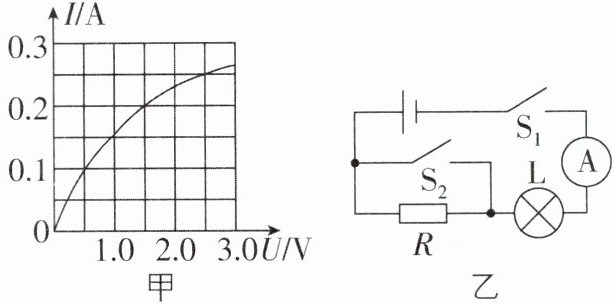

10[山东淄博中考,中]小灯泡的I-U图像如图甲所示,将它与定值电阻R接入图乙所示的电路中。只闭合开关S₁,电流表的示数为0.2 A;再闭合开关S₂时,电流表的示数为0.25 A,则电源电压为
2.5
V;只闭合开关S₁时,电阻R两端的电压为1
V。答案
10.2.5 1
【解析】只闭合开关$\mathrm{S}_1$,$R$与$\mathrm{L}$串联,电流表测量电路中的电流,再闭合开关$\mathrm{S}_2$时,$R$被短路,只有$\mathrm{L}$接入电路,此时小灯泡$\mathrm{L}$两端的电压等于电源电压,由图甲知,通过灯泡的电流为$0.25\ \mathrm{A}$时,灯泡两端电压为$2.5\ \mathrm{V}$,则电源电压$U=2.5\ \mathrm{V}$;通过灯泡的电流为$0.2\ \mathrm{A}$时,灯泡两端电压为$1.5\ \mathrm{V}$,根据串联电路的电压特点知,当只闭合开关$\mathrm{S}_1$时,电阻$R$两端的电压$U_R=U-U_\mathrm{L}=2.5\ \mathrm{V}-1.5\ \mathrm{V}=1\ \mathrm{V}$。
【解析】只闭合开关$\mathrm{S}_1$,$R$与$\mathrm{L}$串联,电流表测量电路中的电流,再闭合开关$\mathrm{S}_2$时,$R$被短路,只有$\mathrm{L}$接入电路,此时小灯泡$\mathrm{L}$两端的电压等于电源电压,由图甲知,通过灯泡的电流为$0.25\ \mathrm{A}$时,灯泡两端电压为$2.5\ \mathrm{V}$,则电源电压$U=2.5\ \mathrm{V}$;通过灯泡的电流为$0.2\ \mathrm{A}$时,灯泡两端电压为$1.5\ \mathrm{V}$,根据串联电路的电压特点知,当只闭合开关$\mathrm{S}_1$时,电阻$R$两端的电压$U_R=U-U_\mathrm{L}=2.5\ \mathrm{V}-1.5\ \mathrm{V}=1\ \mathrm{V}$。
11 [2024 四川达州中考,中]如图所示电路,闭合开关后,整个电路正常工作。其中一盏灯突然熄灭,两电表示数均变大,则该电路可能发生的故障为 (
A.$L_1$ 短路
B.$L_2$ 短路
C.$L_1$ 开路
D.$L_2$ 开路
A
)A.$L_1$ 短路
B.$L_2$ 短路
C.$L_1$ 开路
D.$L_2$ 开路
答案
11.A
【解析】闭合开关,$\mathrm{L}_1$与$\mathrm{L}_2$串联,一盏灯突然熄灭,两电表示数均变大,电路中电流变大,说明故障可能是短路;短路的灯熄灭,其两端电压变为$0$,根据串联分压原理可知,另一盏灯两端的电压会变大。开始时电压表测量的是$\mathrm{L}_2$两端的电压,若$\mathrm{L}_1$短路,则电压表示数变大;若$\mathrm{L}_2$短路,则电压表被短路,无示数,因此$\mathrm{L}_2$无故障,$\mathrm{L}_1$短路。故选 A。
【解析】闭合开关,$\mathrm{L}_1$与$\mathrm{L}_2$串联,一盏灯突然熄灭,两电表示数均变大,电路中电流变大,说明故障可能是短路;短路的灯熄灭,其两端电压变为$0$,根据串联分压原理可知,另一盏灯两端的电压会变大。开始时电压表测量的是$\mathrm{L}_2$两端的电压,若$\mathrm{L}_1$短路,则电压表示数变大;若$\mathrm{L}_2$短路,则电压表被短路,无示数,因此$\mathrm{L}_2$无故障,$\mathrm{L}_1$短路。故选 A。

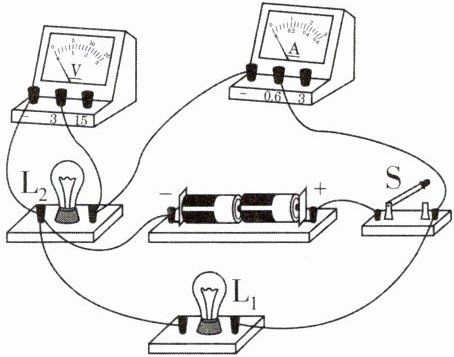

12[2026山东泰安模拟,中]如图所示,灯$\mathrm{L}_1$、$\mathrm{L}_2$完全相同,闭合开关$\mathrm{S}$,发现只有一盏灯亮,且一个电表示数正常,另一个电表几乎没有示数。若电路中只有一处故障,则故障可能是 (
A.灯$\mathrm{L}_1$开路
B.灯$\mathrm{L}_2$开路
C.灯$\mathrm{L}_1$短路
D.灯$\mathrm{L}_2$短路
B
)A.灯$\mathrm{L}_1$开路
B.灯$\mathrm{L}_2$开路
C.灯$\mathrm{L}_1$短路
D.灯$\mathrm{L}_2$短路
答案
12.B
【解析】两灯泡并联,电流表 A 测量通过$\mathrm{L}_2$的电流,电压表测量电源电压。若灯$\mathrm{L}_1$开路,此时只有$\mathrm{L}_2$接入电路,$\mathrm{L}_2$会亮,电压表测电源电压,有示数,电流表测通过$\mathrm{L}_2$的电流,也有示数,故 A 不符合题意;若灯$\mathrm{L}_2$开路,此时只有$\mathrm{L}_1$接入电路,$\mathrm{L}_1$会亮,电流表与电压表串联,电流表几乎无示数,电压表测电源电压,示数正常,故 B 符合题意;若灯$\mathrm{L}_1$或$\mathrm{L}_2$短路,则发生电源短路,两灯都不亮,CD 不符合题意。故选 B。
【解析】两灯泡并联,电流表 A 测量通过$\mathrm{L}_2$的电流,电压表测量电源电压。若灯$\mathrm{L}_1$开路,此时只有$\mathrm{L}_2$接入电路,$\mathrm{L}_2$会亮,电压表测电源电压,有示数,电流表测通过$\mathrm{L}_2$的电流,也有示数,故 A 不符合题意;若灯$\mathrm{L}_2$开路,此时只有$\mathrm{L}_1$接入电路,$\mathrm{L}_1$会亮,电流表与电压表串联,电流表几乎无示数,电压表测电源电压,示数正常,故 B 符合题意;若灯$\mathrm{L}_1$或$\mathrm{L}_2$短路,则发生电源短路,两灯都不亮,CD 不符合题意。故选 B。

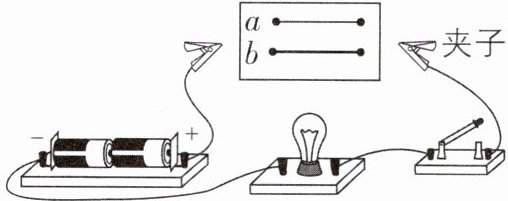

13[2025四川成都调研,中]小明用如图所示的器材,探究“影响电阻大小的因素”,a、b为长度一样的镍铬合金丝,b比a的横截面积大,关于此实验,下列说法正确的是 (
A.小灯泡越亮,表示接入的合金丝电阻越大
B.利用此装置只能探究导体电阻大小和横截面积的关系
C.利用此装置能探究导体电阻大小和横截面积、材料的关系
D.为了准确比较两合金丝的电阻,可在电路中串联一个电流表
D
)A.小灯泡越亮,表示接入的合金丝电阻越大
B.利用此装置只能探究导体电阻大小和横截面积的关系
C.利用此装置能探究导体电阻大小和横截面积、材料的关系
D.为了准确比较两合金丝的电阻,可在电路中串联一个电流表
答案
13.D
【解析】小灯泡越亮,说明电路中的电流越大,接入的合金丝电阻越小,故 A 错误;利用此装置中的一根合金丝,通过移动夹子来改变合金丝接入电路的长度,其他条件不变,也可以探究导体电阻大小和长度的关系,故 B 错误;已知$a$、$b$为长度一样的镍铬合金丝,材料相同,不能探究导体电阻大小与材料的关系,故 C 错误;为了准确比较两合金丝的电阻,可在电路中串联一个电流表,根据电流表示数的大小来判断电阻的大小,故 D 正确。故选 D。
【解析】小灯泡越亮,说明电路中的电流越大,接入的合金丝电阻越小,故 A 错误;利用此装置中的一根合金丝,通过移动夹子来改变合金丝接入电路的长度,其他条件不变,也可以探究导体电阻大小和长度的关系,故 B 错误;已知$a$、$b$为长度一样的镍铬合金丝,材料相同,不能探究导体电阻大小与材料的关系,故 C 错误;为了准确比较两合金丝的电阻,可在电路中串联一个电流表,根据电流表示数的大小来判断电阻的大小,故 D 正确。故选 D。
