4.如图所示,在相应的括号中,标出永磁体和通电螺线管左侧的磁极(用“N”或“S”表示),并标出磁感线的方向。

4.如图所示

【分析】要解决本题，需掌握安培定则（右手螺旋定则）和磁体外部磁感线的方向规律。解题思路：1. 根据电源正负极确定螺线管的电流方向；2. 用安培定则判断通电螺线管的磁极；3. 结合磁感线从N极指向S极的规律，确定永磁体的磁极；4. 标注磁感线方向。
【解析】1. 确定电流方向：电源正极在下方左侧，负极在右侧，电流从螺线管左端流入、右端流出。2. 安培定则判断螺线管磁极：右手握住螺线管，四指弯曲方向与电流方向一致，大拇指指向螺线管右端，因此螺线管右端为N极，左端为S极（对应中间括号）。3. 确定永磁体磁极：磁体外部磁感线从N极指向S极，图中磁感线连接永磁体右端与螺线管左端，方向向左，说明磁感线从永磁体右端（N极）指向螺线管左端（S极），因此永磁体左端为S极（对应左侧括号），右端为N极。4. 磁感线方向：从永磁体右端N极指向螺线管左端S极，箭头向左。
【答案】左侧括号（永磁体左端）：S；中间括号（螺线管左端）：S；右侧括号（螺线管右端）：N；磁感线方向向左
【知识点】安培定则、磁感线、磁极判断
【点评】本题是电磁学基础题，核心考查安培定则的应用和磁感线方向的规律，需熟练掌握磁极判断的方法，适合巩固基础知识点。
【难度系数】0.5

1.[淮安中考]“探究通电螺线管外部磁场的特点”的实验装置如图甲所示。

(1)在用铁屑探究螺线管外部磁场分布时，需要经历下列步骤：①轻敲有机玻璃板，观察铁屑分布；②将铁屑均匀撒在有机玻璃板上；③闭合开关。三个步骤合理的顺序是(填序号)。
(2)经过对铁屑分布的观察，发现通电螺线管外部磁场与磁体周围磁场分布相似。
(3)把小磁针放在螺线管四周不同的位置，通电后，小磁针分布如图乙所示，发现通电前后A、B两个小磁针未发生明显偏转，此时的螺线管可能是向(填“南北”或“东西”)方向放置的。
(4)根据图丙中小磁针静止时的指向，在括号中标出电源左端的极性。
(5)未来，科学家想研究月球是否也像地球一样是一个磁体，在月球科研站内将小磁针放在不同位置，若观察到的现象，则说明月球也是一个磁体。

1.(1)②③① (2)条形 (3)南北 (4)如图所示 (5)小磁针静止时总是指向某一个方向

【分析】
本题围绕“探究通电螺线管外部磁场的特点”实验展开，各小题解题思路如下：
1. 第(1)题：实验需按“准备铁屑→通电产生磁场→轻敲铁屑排列”的逻辑操作，确保清晰观察磁场分布；
2. 第(2)题：通过对比铁屑排列形状与常见磁体的磁场分布，得出通电螺线管外部磁场的相似性；
3. 第(3)题：小磁针未偏转说明螺线管磁场与地磁场方向重合，地磁场沿南北方向，据此判断螺线管放置方向；
4. 第(4)题：根据小磁针N极指向确定螺线管磁极，再用安培定则判断电流方向，进而确定电源正负极；
5. 第(5)题：磁体周围存在磁场，小磁针在磁场中受磁力作用，据此分析月球为磁体时的现象。
【解析】
(1) 探究铁屑分布时，先将铁屑均匀撒在有机玻璃板上（②），再闭合开关使螺线管产生磁场（③），最后轻敲玻璃板让铁屑受磁场力排列（①），故顺序为②③①；
(2) 观察铁屑分布，通电螺线管外部磁场的形状与条形磁体周围磁场相似，因此填“条形”；
(3) 小磁针未偏转，说明螺线管的磁场方向与地磁场方向一致，地磁场沿南北方向，故螺线管需向南北方向放置；
(4) 图丙中小磁针静止时N极向左，说明螺线管上方磁场方向向左，即螺线管右端为S极、左端为N极；根据安培定则：右手握住螺线管，大拇指指向N极（左端），四指弯曲方向为电流方向，可知电流从螺线管右端流入、左端流出，因此电源右端为正极，左端为负极，括号内标注“-”；
(5) 若月球是磁体，其周围存在磁场，小磁针在磁场中受磁力作用，静止时会总是指向某一个固定方向。
【答案】
(1) ②③①；(2) 条形；(3) 南北；(4) 电源左端括号内标“-”；(5) 小磁针静止时总是指向某一个方向
【知识点】
通电螺线管的磁场、安培定则、地磁场
【点评】
本题为电磁学基础实验题，考查通电螺线管磁场特点、实验操作步骤、安培定则应用等核心知识点，注重实验过程的理解与规律应用，难度适中，适合巩固电磁学基础。
【难度系数】
0.5

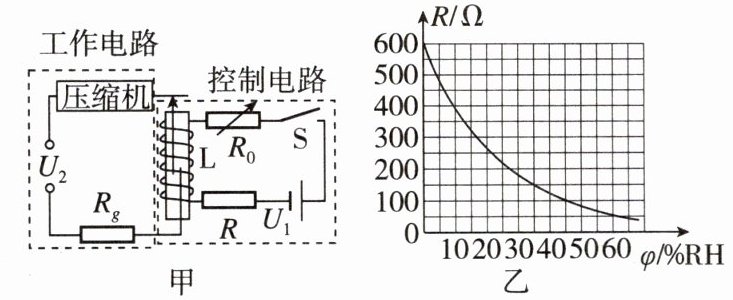

1. 除湿器内部的电路结构简图如图甲所示。控制电路中的电源电压 $ U_1 = 12 \, \mathrm{V} $，调控电阻 $ R_0 $ 的阻值范围为 $ 0～1000 \, \Omega $。$ R $ 为装在除湿器内的湿敏电阻。其阻值随相对湿度 $ \varphi $（空气中含有水蒸气的百分比，单位：%RH）变化的图像如图乙所示。L 为磁控开关，当湿敏电阻 $ R $ 的阻值发生变化时，控制电路中的电流随之发生变化，当电流大于或等于 25 mA 时，L 的两个由磁性材料制成的弹片具有了磁性并相互吸合，工作电路的压缩机开始带动系统进行除湿。工作电路两端电压 $ U_2 = 220 \, \mathrm{V} $，$ R_g $ 为保护电阻，磁控开关 L 的电阻不计。则：

(1)当 S 接通时，可判断出图甲中线圈上端的磁极是极。
(2)磁性弹片可能是由下列哪些材料组成的 ()
A.钴、锌 B.铁、铝 C.钴、镍 D.铁、铜
(3)开关 S 闭合后，磁控开关 L 的两个弹片在一定条件下相互吸合，未涉及的知识有 ()
A.通电导体周围存在着磁场
B.通电螺线管的磁场方向与电流方向有关
C.磁化
D.磁极间相互作用
(4)由图乙可知，湿敏电阻 $ R $ 的阻值随着相对湿度的增加而；在磁控开关 L 闭合条件不变的情况下，若要早点开始除湿，则应将电阻 $ R_0 $ 。（均填“变小”“不变”或“变大”）
(5)因实验室内有较敏感的器件，要求相对湿度控制在 45%RH 以内，则调控电阻 $ R_0 $ 的阻值不能超过Ω。
(6)若除湿过程中工作电路的总功率为 1 100 W，保护电阻 $ R_g = 8 \, \Omega $，压缩机功率是W。

1.(1)N (2)C (3)B (4)变小；变小 (5)380 (6)900

【分析】
本题结合除湿器的控制电路与工作电路，综合运用电磁学、电路计算的相关知识解题：
(1) 利用安培定则，先确定控制电路的电流方向，再判断螺线管的磁极；
(2) 磁性弹片需为铁磁性材料，据此筛选选项；
(3) 逐一分析各选项涉及的物理知识，找出未涉及的内容；
(4) 观察图乙中湿敏电阻阻值随相对湿度的变化规律，结合控制电路的电流要求，判断调控电阻的调整；
(5) 根据控制电路的电流和电源电压算出总电阻，结合图乙中45%RH对应的湿敏电阻阻值，求出调控电阻的最大值；
(6) 利用工作电路的总功率和电压算出总电流，再计算保护电阻的功率，总功率减去保护电阻功率得到压缩机功率。
【解析】
(1) 控制电路中电流从螺线管下端流入、上端流出，根据安培定则：右手握住螺线管，四指指向电流方向，大拇指向上，因此线圈上端为N极。
(2) 磁性弹片需由铁磁性材料制成，钴、镍属于铁磁性材料，锌、铝、铜不属于，故选C。
(3) 电流通过螺线管产生磁场（涉及A），弹片被磁化（涉及C），弹片吸合是磁极间的相互作用（涉及D）；本题未研究通电螺线管磁场方向与电流方向的关系，故选B。
(4) 由图乙可知，相对湿度增加时，湿敏电阻R的阻值变小；要早点除湿，即湿度较小时控制电路电流就达到25mA，控制电路总电阻$R_{总}=\frac{U_1}{I}=\frac{12V}{0.025A}=480Ω$，$R_{总}=R+R_0$，若湿度较小时R更小，需减小$R_0$才能让总电阻达到480Ω，故$R_0$变小。
(5) 当相对湿度为45%RH时，由图乙得湿敏电阻$R=100Ω$，控制电路总电阻为480Ω，因此调控电阻$R_0=R_{总}-R=480Ω-100Ω=380Ω$，即$R_0$不能超过380Ω。
(6) 工作电路总电流$I_{总}=\frac{P_{总}}{U_2}=\frac{1100W}{220V}=5A$，保护电阻的功率$P_g=I_{总}^2R_g=(5A)^2×8Ω=200W$，压缩机功率$P_{机}=P_{总}-P_g=1100W-200W=900W$。
【答案】
(1)N (2)C (3)B (4)变小；变小 (5)380 (6)900
【知识点】
安培定则、欧姆定律、电功率、磁性材料
【点评】
本题以实际除湿器为背景，综合考查电磁学和电路计算的多个核心知识点，需要学生结合图像分析、公式应用，难度适中，能较好考查学生的综合应用能力。
【难度系数】
0.5
