2. 如图 16 - 4 - 2 所示,若此滑动变阻器铭牌标有“20 Ω 1 A”字样,表示这个变阻器电阻变化范围是
]
0~20
Ω,允许通过的最大电流是1
A。]
答案
0~20 1
3. 图 16 - 4 - 3 是滑动变阻器的结构示意图,要使滑片 P 向右滑动时电阻变大,应接入
A、C
或A、D
两个接线柱；若使滑动变阻器相当于一个定值电阻,应接入A、B
两个接线柱。答案
A、C A、D A、B
4. 图 16 - 4 - 4 所示的滑动变阻器上标记的各部件中,通常情况下,属于绝缘体的是(
A.金属杆
B.瓷筒
C.电阻丝
D.金属滑片
]
B
)。A.金属杆
B.瓷筒
C.电阻丝
D.金属滑片
]
答案
B
5. 滑动变阻器接入电路的电阻能改变,是由于可以改变接入电路中(
A.电阻丝的长度
B.电阻丝的横截面积
C.电阻丝的材料
D.电阻丝的密度
A
)。A.电阻丝的长度
B.电阻丝的横截面积
C.电阻丝的材料
D.电阻丝的密度
答案
A

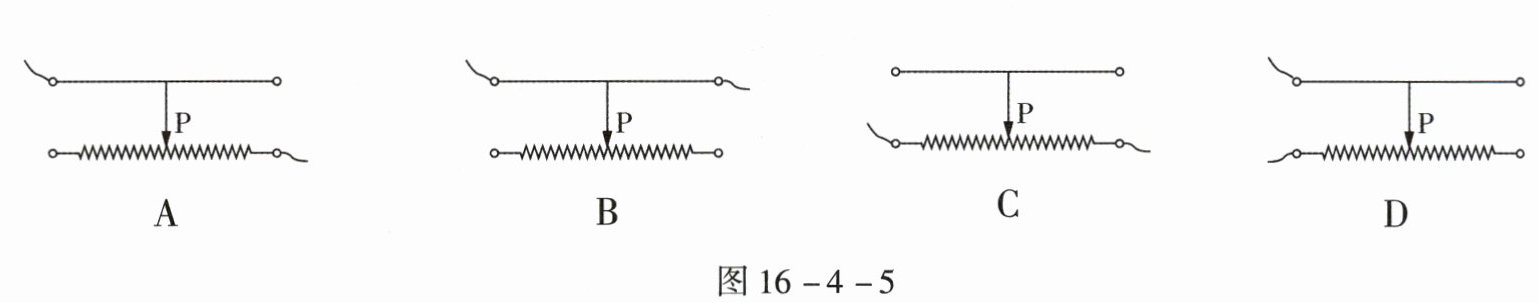

6. 图 16 - 4 - 5 是滑动变阻器的结构和连入电路的示意图,当滑片 P 向右滑动时,连入电路的电阻变小的是(
]
A
)。]
答案
A 【解析】A图中滑片右侧的电阻丝接入电路，滑片向右移动时，接入电路中电阻丝的长度减小，则连入电路的电阻变小，选项A符合题意；B图中同时接入上方两接线柱，相当于接入一根导线，滑片移动时，连入电路的电阻为0，选项B不符合题意；C图中同时接入下方两接线柱，相当于接入一个定值电阻，滑片移动时，连入电路的电阻不变，选项C不符合题意；D图中滑片左侧的电阻丝接入电路，滑片向右移动时，接入电路中电阻丝的长度增大，连入电路的电阻变大，选项D不符合题意。
7. 下列不需要变阻器的是(
A.调温电熨斗
B.无极调光台灯
C.收音机的音量调节旋钮
D.家用白炽灯
D
)。A.调温电熨斗
B.无极调光台灯
C.收音机的音量调节旋钮
D.家用白炽灯
答案
D 【解析】温度的调节、光亮度的调节以及声音的调节均是通过变阻器实现的，只有家用白炽灯的工作与变阻器无关，选项D正确。
8. 如图 16 - 4 - 6 所示,将一根铅笔芯接入电路中,固定一端的夹子,移动另一端的夹子,观察小灯泡的亮度。下列说法正确的是(
A.通过铅笔芯的电流比通过小灯泡的电流大
B.接入电路的铅笔芯长度越长,小灯泡越亮
C.本实验可以说明电阻的大小与材料的种类有关
D.实验中改变接入电路中电阻大小的方法与滑动变阻器的原理是相同的
]
D
)。A.通过铅笔芯的电流比通过小灯泡的电流大
B.接入电路的铅笔芯长度越长,小灯泡越亮
C.本实验可以说明电阻的大小与材料的种类有关
D.实验中改变接入电路中电阻大小的方法与滑动变阻器的原理是相同的
]
答案
D
