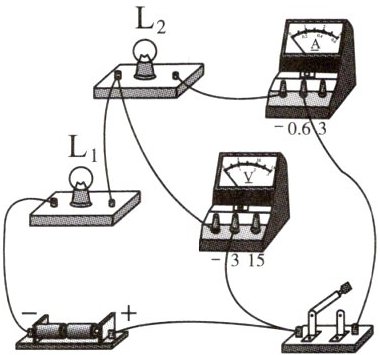

5. 如图所示，闭合开关后，整个电路正常工作。一段时间后，其中一个灯突然熄灭，两个电表示数均变大，则该电路可能发生的故障为(
A.$\mathrm{L}_1$ 短路
B.$\mathrm{L}_2$ 短路
C.$\mathrm{L}_1$ 断路
D.$\mathrm{L}_2$ 断路
A
)A.$\mathrm{L}_1$ 短路
B.$\mathrm{L}_2$ 短路
C.$\mathrm{L}_1$ 断路
D.$\mathrm{L}_2$ 断路
答案
5. A
解析
【分析】首先明确电路结构：$\mathrm{L}_1$与$\mathrm{L}_2$串联，电流表测串联电路的电流，电压表测$\mathrm{L}_2$两端的电压。故障现象为“一个灯熄灭，两个电表示数均变大”，需结合欧姆定律和电路特点，逐一分析各选项故障对电表示数、灯泡工作状态的影响，排除不符合条件的选项。
【解析】
1. 确定电路：$\mathrm{L}_1$、$\mathrm{L}_2$串联，电流表测电路电流，电压表测$\mathrm{L}_2$两端电压。
2. 分析选项：
选项A：若$\mathrm{L}_1$短路，电路总电阻减小，电源电压不变，由$I=\frac{U}{R}$可知，电路电流变大，电流表示数变大；此时$\mathrm{L}_1$相当于导线，电压表两端直接接电源两极，测电源电压，示数从原来的$\mathrm{L}_2$两端电压变为电源电压，示数变大；$\mathrm{L}_1$短路后熄灭，$\mathrm{L}_2$正常工作，符合“一个灯熄灭，两电表示数均变大”的条件。
选项B：若$\mathrm{L}_2$短路，电压表被短路，电压表示数变为0，变小，不符合“两电表示数均变大”，排除。
选项C：若$\mathrm{L}_1$断路，整个电路断开，电流表示数变为0，变小，不符合电流变大，排除。
选项D：若$\mathrm{L}_2$断路，电路断开，电流表示数变为0，变小，不符合电流变大，排除。
综上，故障为$\mathrm{L}_1$短路。
【答案】A
【知识点】串联电路故障分析、电流表与电压表的使用
【点评】本题考查串联电路故障的判断，需明确电表测量对象，结合欧姆定律分析故障对电表示数和用电器工作状态的影响，是电路故障分析的典型题型。
【难度系数】0.5
【解析】
1. 确定电路：$\mathrm{L}_1$、$\mathrm{L}_2$串联，电流表测电路电流，电压表测$\mathrm{L}_2$两端电压。
2. 分析选项：
选项A：若$\mathrm{L}_1$短路，电路总电阻减小，电源电压不变，由$I=\frac{U}{R}$可知，电路电流变大，电流表示数变大；此时$\mathrm{L}_1$相当于导线，电压表两端直接接电源两极，测电源电压，示数从原来的$\mathrm{L}_2$两端电压变为电源电压，示数变大；$\mathrm{L}_1$短路后熄灭，$\mathrm{L}_2$正常工作，符合“一个灯熄灭，两电表示数均变大”的条件。
选项B：若$\mathrm{L}_2$短路，电压表被短路，电压表示数变为0，变小，不符合“两电表示数均变大”，排除。
选项C：若$\mathrm{L}_1$断路，整个电路断开，电流表示数变为0，变小，不符合电流变大，排除。
选项D：若$\mathrm{L}_2$断路，电路断开，电流表示数变为0，变小，不符合电流变大，排除。
综上，故障为$\mathrm{L}_1$短路。
【答案】A
【知识点】串联电路故障分析、电流表与电压表的使用
【点评】本题考查串联电路故障的判断，需明确电表测量对象，结合欧姆定律分析故障对电表示数和用电器工作状态的影响，是电路故障分析的典型题型。
【难度系数】0.5

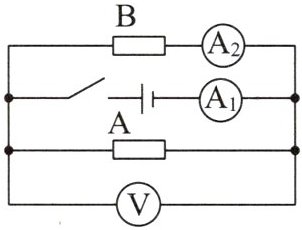

6. (2024·山东泰安中考)如图所示的电路中，电源电压保持不变。闭合开关后，电路中各元件正常工作，两个相同的电流表(均有0～0.6 A,0～3 A两个测量范围)指针偏转的角度相同。一段时间后电流表$\mathrm{A}_1$指针偏转的角度突然变为原来的$\frac{1}{5}$，若定值电阻A或B出现了断路故障，其他元件均完好，则针对故障电路的观察分析，下列说法正确的是(
A.电压表示数为0
B.电流表$\mathrm{A}_1$的示数一定大于$\mathrm{A}_2$的示数
C.一定是定值电阻A出现了断路故障
D.一定是定值电阻B出现了断路故障
C
)A.电压表示数为0
B.电流表$\mathrm{A}_1$的示数一定大于$\mathrm{A}_2$的示数
C.一定是定值电阻A出现了断路故障
D.一定是定值电阻B出现了断路故障
答案
6. C
解析
【分析】
首先明确电路结构：闭合开关后，定值电阻A与B并联，电流表$\mathrm{A}_1$测干路总电流，电流表$\mathrm{A}_2$测B支路的电流，电压表测电源电压。根据并联电路电流规律，干路电流等于各支路电流之和，即$I = I_A + I_B$。由于两个相同电流表指针偏转角度相同，说明它们使用的量程不同，干路电流更大，故$\mathrm{A}_1$用0～3A量程，$\mathrm{A}_2$用0～0.6A量程，相同偏转角度下，大量程读数是小量程的5倍，因此初始时干路电流$I = 5I_B$，进而得$I_A = I - I_B = 4I_B$。接下来分析故障：故障为A或B断路，且$\mathrm{A}_1$示数变为原来的$\frac{1}{5}$，分两种情况讨论：①若A断路，则此时干路电流等于B支路电流$I_B'$，此时$\mathrm{A}_1$示数为$I_B'$，需满足$I_B' = \frac{1}{5}I = \frac{1}{5}×5I_B = I_B$，说明B支路正常，符合条件；②若B断路，则此时干路电流等于A支路电流$I_A = 4I_B$，而原来的$\frac{1}{5}I = I_B$，显然$4I_B ≠ I_B$，不符合条件。因此故障为A断路。
【解析】
1. 电路分析：闭合开关后，A、B并联，$\mathrm{A}_1$测干路电流$I$，$\mathrm{A}_2$测B支路电流$I_B$，故$I = I_A + I_B$，电压表测电源电压，示数不变。
2. 初始电流关系：两电流表指针偏转角度相同，说明量程不同，$\mathrm{A}_1$用0～3A量程，$\mathrm{A}_2$用0～0.6A量程，因此$I = 5I_B$，得$I_A = 4I_B$。
3. 故障分析：
若A断路：此时干路电流为B支路电流，即$\mathrm{A}_1$示数为$I_B'$，需满足$I_B' = \frac{1}{5}I = I_B$，说明B正常，符合故障条件；
若B断路：此时干路电流为A支路电流$I_A = 4I_B$，而$\frac{1}{5}I = I_B$，$4I_B ≠ I_B$，不符合条件。
因此故障为A断路，对应选项C正确。
【答案】
C
【知识点】
并联电路电流规律、电流表使用、电路故障分析
【点评】
本题结合并联电路电流规律和电流表量程特点分析电路故障，需明确电流表偏转角度与量程的关系，通过分情况讨论排除错误选项，考查学生的电路分析能力。
【难度系数】
0.5
首先明确电路结构：闭合开关后，定值电阻A与B并联，电流表$\mathrm{A}_1$测干路总电流，电流表$\mathrm{A}_2$测B支路的电流，电压表测电源电压。根据并联电路电流规律，干路电流等于各支路电流之和，即$I = I_A + I_B$。由于两个相同电流表指针偏转角度相同，说明它们使用的量程不同，干路电流更大，故$\mathrm{A}_1$用0～3A量程，$\mathrm{A}_2$用0～0.6A量程，相同偏转角度下，大量程读数是小量程的5倍，因此初始时干路电流$I = 5I_B$，进而得$I_A = I - I_B = 4I_B$。接下来分析故障：故障为A或B断路，且$\mathrm{A}_1$示数变为原来的$\frac{1}{5}$，分两种情况讨论：①若A断路，则此时干路电流等于B支路电流$I_B'$，此时$\mathrm{A}_1$示数为$I_B'$，需满足$I_B' = \frac{1}{5}I = \frac{1}{5}×5I_B = I_B$，说明B支路正常，符合条件；②若B断路，则此时干路电流等于A支路电流$I_A = 4I_B$，而原来的$\frac{1}{5}I = I_B$，显然$4I_B ≠ I_B$，不符合条件。因此故障为A断路。
【解析】
1. 电路分析：闭合开关后，A、B并联，$\mathrm{A}_1$测干路电流$I$，$\mathrm{A}_2$测B支路电流$I_B$，故$I = I_A + I_B$，电压表测电源电压，示数不变。
2. 初始电流关系：两电流表指针偏转角度相同，说明量程不同，$\mathrm{A}_1$用0～3A量程，$\mathrm{A}_2$用0～0.6A量程，因此$I = 5I_B$，得$I_A = 4I_B$。
3. 故障分析：
若A断路：此时干路电流为B支路电流，即$\mathrm{A}_1$示数为$I_B'$，需满足$I_B' = \frac{1}{5}I = I_B$，说明B正常，符合故障条件；
若B断路：此时干路电流为A支路电流$I_A = 4I_B$，而$\frac{1}{5}I = I_B$，$4I_B ≠ I_B$，不符合条件。
因此故障为A断路，对应选项C正确。
【答案】
C
【知识点】
并联电路电流规律、电流表使用、电路故障分析
【点评】
本题结合并联电路电流规律和电流表量程特点分析电路故障，需明确电流表偏转角度与量程的关系，通过分情况讨论排除错误选项，考查学生的电路分析能力。
【难度系数】
0.5

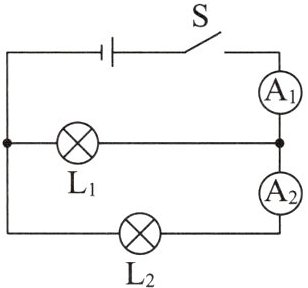

7. 在如图所示的电路中，开关S闭合后，两灯均正常发光。若某一时刻，灯$\mathrm{L}_1$的灯丝突然被烧断，则下列说法正确的是(
A.两个电流表示数均变小
B.两个电流表示数均变大
C.$\mathrm{A}_1$示数变小，$\mathrm{A}_2$示数不变
D.$\mathrm{A}_1$示数变大，$\mathrm{A}_2$示数不变
C
)A.两个电流表示数均变小
B.两个电流表示数均变大
C.$\mathrm{A}_1$示数变小，$\mathrm{A}_2$示数不变
D.$\mathrm{A}_1$示数变大，$\mathrm{A}_2$示数不变
答案
7. C
解析
【分析】首先分析电路结构：由图可知，灯$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}_1$测量干路电流，电流表$\mathrm{A}_2$测量$\mathrm{L}_2$支路的电流。解题思路：①根据并联电路“各支路独立工作、互不影响”的特点，判断$\mathrm{L}_1$灯丝烧断时$\mathrm{L}_2$支路的电流变化；②根据并联电路“干路电流等于各支路电流之和”的规律，判断干路电流（$\mathrm{A}_1$示数）的变化，进而确定正确选项。
【解析】解：由电路图可知，$\mathrm{L}_1$与$\mathrm{L}_2$并联，$\mathrm{A}_1$测干路电流，$\mathrm{A}_2$测$\mathrm{L}_2$支路的电流。
因为并联电路中各支路独立工作、互不影响，所以当$\mathrm{L}_1$灯丝烧断时，$\mathrm{L}_2$支路的电阻和两端电压均不变，通过$\mathrm{L}_2$的电流不变，即$\mathrm{A}_2$的示数不变；
又因为并联电路干路电流等于各支路电流之和，$\mathrm{L}_1$支路断开后，干路电流仅为$\mathrm{L}_2$支路的电流，因此干路电流减小，即$\mathrm{A}_1$的示数变小。
综上，$\mathrm{A}_1$示数变小，$\mathrm{A}_2$示数不变，对应选项C。
【答案】C
【知识点】并联电路的电流规律、电流表的使用
【点评】本题考查并联电路的电流特点，核心是明确各电流表的测量对象，利用并联电路支路间互不影响的规律判断支路电流，再结合干路与支路电流的关系分析干路电流变化，属于基础电路分析题。
【难度系数】0.5
【解析】解：由电路图可知，$\mathrm{L}_1$与$\mathrm{L}_2$并联，$\mathrm{A}_1$测干路电流，$\mathrm{A}_2$测$\mathrm{L}_2$支路的电流。
因为并联电路中各支路独立工作、互不影响，所以当$\mathrm{L}_1$灯丝烧断时，$\mathrm{L}_2$支路的电阻和两端电压均不变，通过$\mathrm{L}_2$的电流不变，即$\mathrm{A}_2$的示数不变；
又因为并联电路干路电流等于各支路电流之和，$\mathrm{L}_1$支路断开后，干路电流仅为$\mathrm{L}_2$支路的电流，因此干路电流减小，即$\mathrm{A}_1$的示数变小。
综上，$\mathrm{A}_1$示数变小，$\mathrm{A}_2$示数不变，对应选项C。
【答案】C
【知识点】并联电路的电流规律、电流表的使用
【点评】本题考查并联电路的电流特点，核心是明确各电流表的测量对象，利用并联电路支路间互不影响的规律判断支路电流，再结合干路与支路电流的关系分析干路电流变化，属于基础电路分析题。
【难度系数】0.5

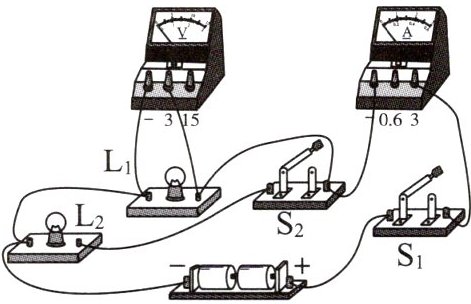

8. 如图所示，电源电压一定。关于电路的工作情况，下列说法正确的是(
A.同时闭合两个开关，通过两个灯泡的电流是相同的
B.若先闭合$\mathrm{S}_1$，再闭合$\mathrm{S}_2$，则电压表读数不变，电流表读数变大
C.若电压表和电流表位置对调，则闭合$\mathrm{S}_1$、$\mathrm{S}_2$后，两表都被烧坏
D.若灯$\mathrm{L}_1$被短路，则闭合$\mathrm{S}_1$、$\mathrm{S}_2$后，灯$\mathrm{L}_1$不亮，灯$\mathrm{L}_2$亮，电流表损坏
B
)A.同时闭合两个开关，通过两个灯泡的电流是相同的
B.若先闭合$\mathrm{S}_1$，再闭合$\mathrm{S}_2$，则电压表读数不变，电流表读数变大
C.若电压表和电流表位置对调，则闭合$\mathrm{S}_1$、$\mathrm{S}_2$后，两表都被烧坏
D.若灯$\mathrm{L}_1$被短路，则闭合$\mathrm{S}_1$、$\mathrm{S}_2$后，灯$\mathrm{L}_1$不亮，灯$\mathrm{L}_2$亮，电流表损坏
答案
8. B
解析
【分析】
要解决本题，需先明确开关通断时的电路连接方式，以及电流表、电压表的测量对象，再结合串并联电路的电流、电压特点，逐个分析选项。首先梳理电路：电源电压恒定，电压表始终并联在电源两端，电流表测干路或支路电流；开关S₂控制L₁的通断，S₁控制整个电路的通断。
【解析】
1. 分析不同开关状态的电路：
只闭合S₁时，电路为L₂的简单电路，电流表测通过L₂的电流，电压表测电源电压；
同时闭合S₁、S₂时，L₁与L₂并联，电压表仍测电源电压，电流表测干路电流（L₁和L₂的电流之和）。
2. 逐一分析选项：
选项A：两灯并联时，只有规格相同的灯电流才相等，题目未说明灯的规格，无法确定电流相同，故A错误。
选项B：先闭合S₁、断开S₂时，电压表示数为电源电压，电流表示数为L₂的电流；再闭合S₂，两灯并联，电压表示数仍为电源电压（读数不变），电流表示数为干路电流（等于L₁和L₂的电流之和，比之前大），故B正确。
选项C：电压表和电流表位置对调后，电压表串联在电路中，因电压表内阻极大，电路电流极小，两表都不会烧坏，故C错误。
选项D：L₁被短路时，闭合S₁、S₂后电源短路，电流表会损坏，L₂也因短路无电流而不亮，并非L₂亮，故D错误。
【答案】
B
【知识点】
并联电路电流电压、电流表电压表使用、电路动态分析
【点评】
本题考查电路动态分析，需明确开关通断对应的电路状态，掌握串并联电路特点和电表使用规则，是电路基础题型，需仔细辨析每个选项的电路逻辑。
【难度系数】
0.5
要解决本题，需先明确开关通断时的电路连接方式，以及电流表、电压表的测量对象，再结合串并联电路的电流、电压特点，逐个分析选项。首先梳理电路：电源电压恒定，电压表始终并联在电源两端，电流表测干路或支路电流；开关S₂控制L₁的通断，S₁控制整个电路的通断。
【解析】
1. 分析不同开关状态的电路：
只闭合S₁时，电路为L₂的简单电路，电流表测通过L₂的电流，电压表测电源电压；
同时闭合S₁、S₂时，L₁与L₂并联，电压表仍测电源电压，电流表测干路电流（L₁和L₂的电流之和）。
2. 逐一分析选项：
选项A：两灯并联时，只有规格相同的灯电流才相等，题目未说明灯的规格，无法确定电流相同，故A错误。
选项B：先闭合S₁、断开S₂时，电压表示数为电源电压，电流表示数为L₂的电流；再闭合S₂，两灯并联，电压表示数仍为电源电压（读数不变），电流表示数为干路电流（等于L₁和L₂的电流之和，比之前大），故B正确。
选项C：电压表和电流表位置对调后，电压表串联在电路中，因电压表内阻极大，电路电流极小，两表都不会烧坏，故C错误。
选项D：L₁被短路时，闭合S₁、S₂后电源短路，电流表会损坏，L₂也因短路无电流而不亮，并非L₂亮，故D错误。
【答案】
B
【知识点】
并联电路电流电压、电流表电压表使用、电路动态分析
【点评】
本题考查电路动态分析，需明确开关通断对应的电路状态，掌握串并联电路特点和电表使用规则，是电路基础题型，需仔细辨析每个选项的电路逻辑。
【难度系数】
0.5
