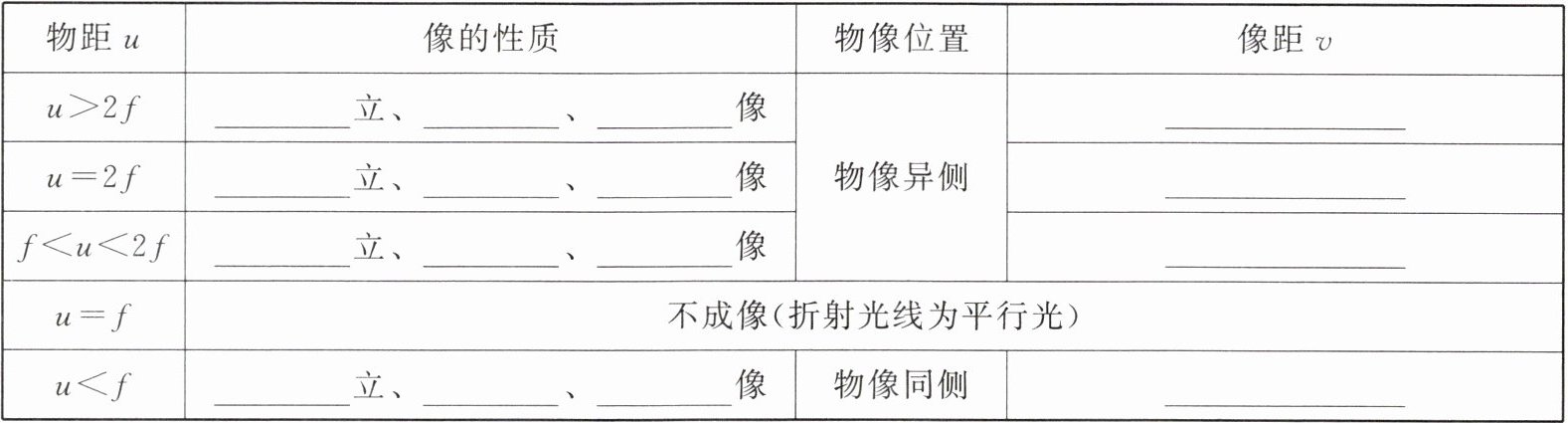

2. 根据实验结果总结凸透镜成像的规律，填写下表。
答案
| 物距 $ u $ | 像的性质 | 物像位置 | 像距 $ v $ |
|------------|-------------|-------|----------------|
| $ u ＞ 2f $ | 倒立、缩小、实像 | 物像异侧 | $ f ＜ v ＜ 2f $ |
| $ u = 2f $ | 倒立、等大、实像 | 物像异侧 | $ v = 2f $ |
| $ f ＜ u ＜ 2f $ | 倒立、放大、实像 | 物像异侧 | $ v ＞ 2f $ |
| $ u = f $ | 不成像 | | |
| $ u ＜ f $ | 正立、放大、虚像 | 物像同侧 | $ v ＞ u $ |
|------------|-------------|-------|----------------|
| $ u ＞ 2f $ | 倒立、缩小、实像 | 物像异侧 | $ f ＜ v ＜ 2f $ |
| $ u = 2f $ | 倒立、等大、实像 | 物像异侧 | $ v = 2f $ |
| $ f ＜ u ＜ 2f $ | 倒立、放大、实像 | 物像异侧 | $ v ＞ 2f $ |
| $ u = f $ | 不成像 | | |
| $ u ＜ f $ | 正立、放大、虚像 | 物像同侧 | $ v ＞ u $ |
解析
1. 当物距 $ u ＞ 2f $ 时，成倒立、缩小的实像，物像异侧，像距 $ f ＜ v ＜ 2f $。
2. 当物距 $ u = 2f $ 时，成倒立、等大的实像，物像异侧，像距 $ v = 2f $。
3. 当物距 $ f ＜ u ＜ 2f $ 时，成倒立、放大的实像，物像异侧，像距 $ v ＞ 2f $。
4. 当物距 $ u = f $ 时，不成像（折射光线为平行光）。
5. 当物距 $ u ＜ f $ 时，成正立、放大的虚像，物像同侧，像距 $ v ＞ u $。
2. 当物距 $ u = 2f $ 时，成倒立、等大的实像，物像异侧，像距 $ v = 2f $。
3. 当物距 $ f ＜ u ＜ 2f $ 时，成倒立、放大的实像，物像异侧，像距 $ v ＞ 2f $。
4. 当物距 $ u = f $ 时，不成像（折射光线为平行光）。
5. 当物距 $ u ＜ f $ 时，成正立、放大的虚像，物像同侧，像距 $ v ＞ u $。

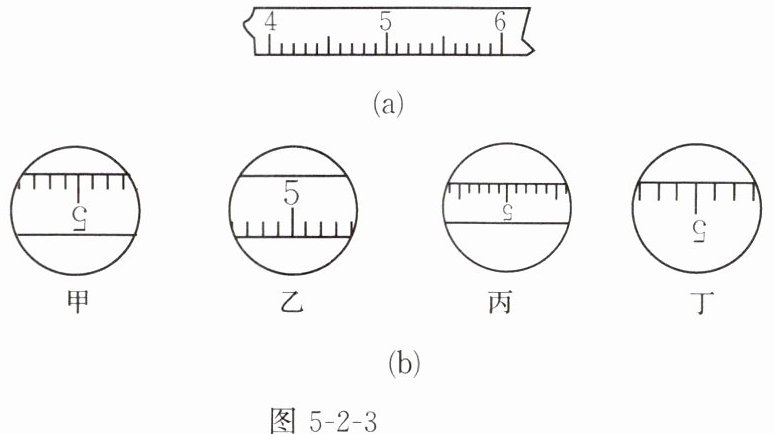

1. 图5-2-3(a)是放置在水平桌面上的刻度尺的一部分，图5-2-3(b)甲、乙、丙、丁是通过凸透镜所看到的刻度尺的像。若凸透镜先贴着刻度尺然后逐渐远离，则看到刻度尺的像的先后顺序是(
A.甲→乙→丙→丁
B.乙→丙→甲→丁
C.乙→丁→甲→丙
D.丙→甲→乙→丁
C
)。A.甲→乙→丙→丁
B.乙→丙→甲→丁
C.乙→丁→甲→丙
D.丙→甲→乙→丁
答案
1. C
