2025年学习质量监测九年级物理全一册人教版第146页答案

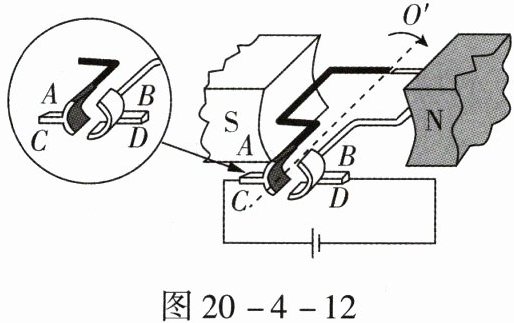

2. 图20-4-12是直流电动机的工作原理图,铜半环“AC、BD”叫作
换向器
,其作用是当线圈因惯性转过平衡位置时,立即改变
线圈中电流的方向
,从而改变线圈的受力方向,使线圈在磁场中连续转动。

答案

换向器　线圈中电流的方向
3. 小明将直流电动机模型接入电路,闭合开关后,发现电动机不工作,他用手轻轻地碰了一下线圈后,直流电动机模型开始正常转动,其原因可能是(
C
)。
A.直流电动机的铜半环与电刷接触不良
B.电源电压太低
C.线圈刚好处于平衡位置
D.线圈中的电流太小

答案

C　[解析]铜半环与电刷接触不良时，形成开路，电路中没有电流，形不成通电导体，电动机始终不会工作，选项A错误;若是线圈两端的电压太低，即线圈中的电流很小，线圈所受的磁场力小于摩擦力时，即使轻推一下线圈，电动机也不会转动，选项B、D错误;平衡位置时电动机的转子和定子形成了开路，导体中没有电流通过，磁场对其没有作用力，电动机不会转动，但是用手轻轻地碰了一下线圈后，线圈越过平衡位置，就会持续转动，选项C 正确。

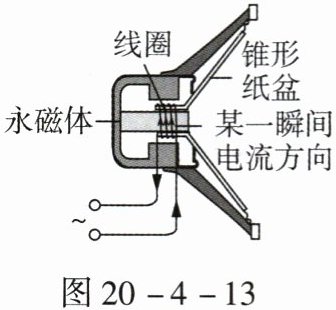

4. (多选)扬声器是把电信号转换成声信号的一种装置。图20-4-13是扬声器的构造示意图,它主要由固定的永久磁体、线圈和锥形纸盆构成。下列关于扬声器工作时的说法正确的是(
ACD
)。

A.扬声器的工作原理是利用磁场对通电线圈的作用而使线圈运动起来
B.扬声器工作时是将机械能转化为电能
C.扬声器工作原理与电动机的工作原理相同
D.线圈中通过的电流是交变电流,线圈受到磁场力的方向不断变化,带动纸盆来回振动发声

答案

ACD

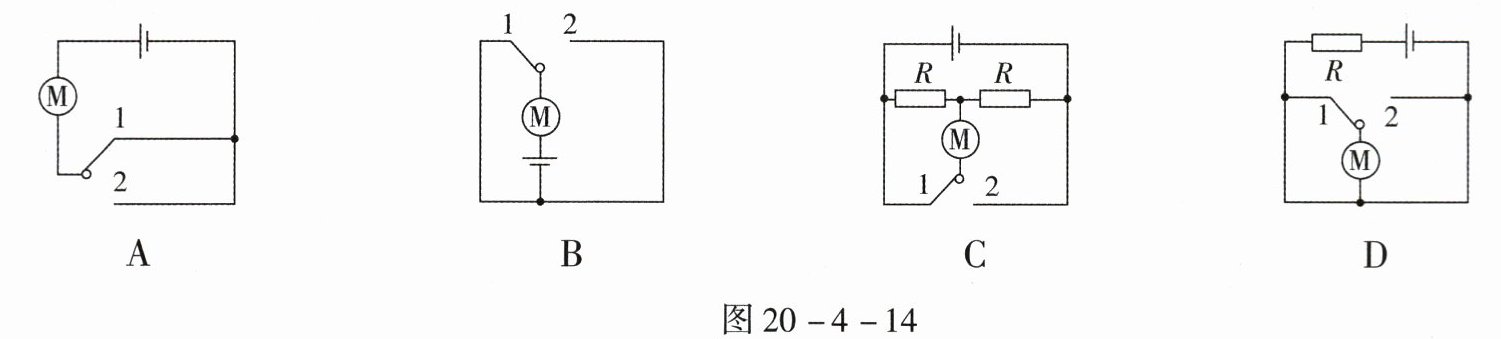

5. 小科发现教室的投影幕布有一个开关,通过控制使幕布上升或下降。请教科学老师后得知,内部安装了一个电动机。于是他用单刀双掷开关及其他元件设计了如图20-4-14所示电路图,能通过开关的转换而实现幕布升或降的是(
C
)。

答案

C　[解析]两开关并联时，接1或2电流方向不变，故电动机旋转方向不变，选项A、B错误。开关接1时电动机和左边的电阻并联后再和右边的电阻串联，电流从下面流进电动机;开关接2时电动机和右边的电阻并联后再和左边的电阻串联，电流从上面流进电动机，故接1或2时电动机的电流方向发生改变，电动机转动方向改变，实现升降功能，选项C正确。开关接1或2时，电动机被短路，都不能工作，选项D错误。

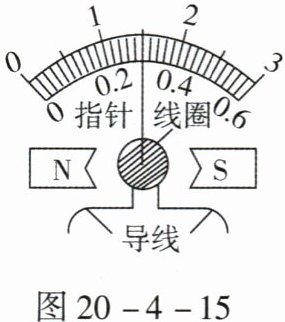

6. 图20-4-15是实验室中电流表的内部结构示意图,处在磁场中的线圈有电流通过时,线圈会带动指针一起偏转。线圈中的电流越大,指针偏转角度越大。下列说法正确的是(
D
)。

A.该装置利用了电流的热效应原理
B.线圈中有电流通过时,把电能全部转化为内能
C.改变线圈中的电流方向,其转动方向不会改变
D.线圈中的电流越大,其所受的磁场力越大

答案

D　[解析]电流表的内部构造显示电流表的工作原理，即通电线圈在磁场中受力而转动，选项A错误;线圈中有电流通过时，电能转化为机械能和内能，选项B错误;改变线圈中的电流方向，线圈受力方向改变，其转动方向会发生改变，选项C错误;电流越大，线圈受到的力越大，其转动的幅度越大，因此可以利用电流表指针的偏转幅度来体现电路中电流的大小，选项D正确。
