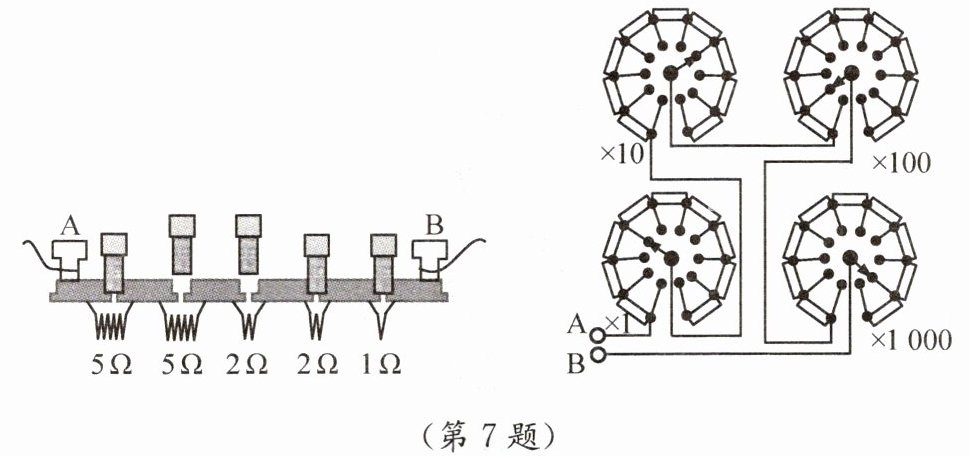

7. 如图所示是电阻箱的结构示意图，左边插入式电阻箱A、B两个接线柱之间的电阻值是 Ω；右边旋钮式电阻箱A、B两个接线柱之间的电阻值是 Ω。
答案
7；4274
解析
解：
插入式电阻箱中，铜塞插入时对应电阻丝被短路，铜塞拔出时对应电阻丝接入电路，接入的总电阻为：
$5\Omega + 2\Omega = 7\Omega$
旋钮式电阻箱的读数为各档位示数乘以对应倍率之和：
$4×1000\Omega + 2×100\Omega + 7×10\Omega + 4×1\Omega = 4274\Omega$
插入式电阻箱中，铜塞插入时对应电阻丝被短路，铜塞拔出时对应电阻丝接入电路，接入的总电阻为：
$5\Omega + 2\Omega = 7\Omega$
旋钮式电阻箱的读数为各档位示数乘以对应倍率之和：
$4×1000\Omega + 2×100\Omega + 7×10\Omega + 4×1\Omega = 4274\Omega$

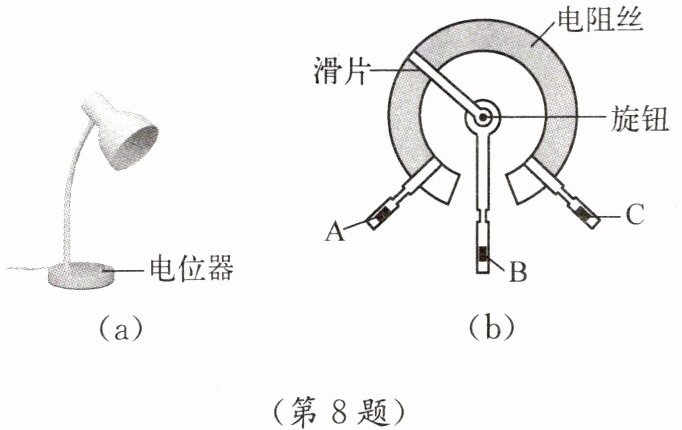

8. 图(a)所示为某调光台灯，图(b)为该调光台灯用到的电位器，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度，下列分析正确的是()。
A.电位器应该与调光台灯的灯泡并联
B.若只将A、C接入电路，顺时针旋转滑片，灯泡变暗
C.若只将A、B接入电路，顺时针旋转滑片，灯泡变亮
D.若只将B、C接入电路，逆时针旋转滑片，灯泡变暗
A.电位器应该与调光台灯的灯泡并联
B.若只将A、C接入电路，顺时针旋转滑片，灯泡变暗
C.若只将A、B接入电路，顺时针旋转滑片，灯泡变亮
D.若只将B、C接入电路，逆时针旋转滑片，灯泡变暗
答案
D
解析
逐一分析各选项：
1. 电位器调节灯泡亮度需要改变电路电流，因此电位器应与灯泡串联，A错误。
2. 只将A、C接入电路时，电位器全部电阻丝接入电路，旋转滑片无法改变接入电阻的大小，电路电流不变，灯泡亮度不变，B错误。
3. 只将A、B接入电路，接入电路的是A到滑片的电阻丝，顺时针旋转滑片时，接入的电阻丝长度变长，电阻变大，电路电流变小，灯泡变暗，C错误。
4. 只将B、C接入电路，接入电路的是C到滑片的电阻丝，逆时针旋转滑片时，接入的电阻丝长度变长，电阻变大，电路电流变小，灯泡变暗，D正确。
1. 电位器调节灯泡亮度需要改变电路电流，因此电位器应与灯泡串联，A错误。
2. 只将A、C接入电路时，电位器全部电阻丝接入电路，旋转滑片无法改变接入电阻的大小，电路电流不变，灯泡亮度不变，B错误。
3. 只将A、B接入电路，接入电路的是A到滑片的电阻丝，顺时针旋转滑片时，接入的电阻丝长度变长，电阻变大，电路电流变小，灯泡变暗，C错误。
4. 只将B、C接入电路，接入电路的是C到滑片的电阻丝，逆时针旋转滑片时，接入的电阻丝长度变长，电阻变大，电路电流变小，灯泡变暗，D正确。
