2026年课时练人民教育出版社九年级物理全一册人教版第145页答案

7.“珍爱生命，安全用电”是同学们日常生活必须具备的安全意识。在家庭电路中，必须把控制灯泡的开关安装在

相

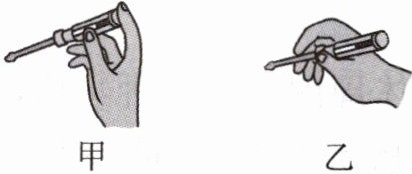

（选填“相”或“中性”）线上。用测电笔辨别相线、中性线时，图中执笔方式正确的是

甲

。

答案

7.相甲

8.家庭电路中,电热水器与电冰箱之间是

并

联的,由于电热水器的功率大于电冰箱的功率,所以电热水器的电源线要比电冰箱的

粗

(选填“粗”或“细”)。当家庭电路中

短路

或

用电器的总功率过大

使电流过大时,低压断路器会自动断开,切断电路,保护用电安全。

答案

8.并粗短路用电器的总功率过大

9.小红计划制作一串由多个LED小灯组成的彩灯。购买材料时发现每个LED小灯上都有“3 V”的标识。现将这串彩灯接入家庭电路(电压为220 V)使用，要求所有LED小灯能够发光且保证电路安全，至少需要

个LED小灯

串

联。

答案

9.74 串

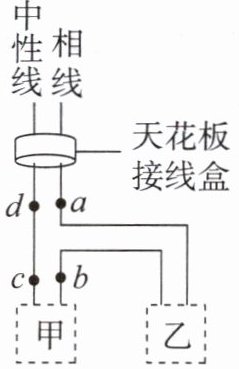

10.如图所示的家庭电路，两虚线框中连入了电灯和开关，则虚线框

乙

中为开关。闭合开关后，电灯发光，断开开关，使用测电笔接触a、b、c、d四点，使氖管发光的点是

点。若闭合开关后电灯不亮，使用测电笔接触a、b、c三点时，测电笔的氖管均发光，接触d点时测电笔的氖管不发光，则该电路的故障为

cd段断路

。

答案

10.乙 a cd段断路

三、作图题

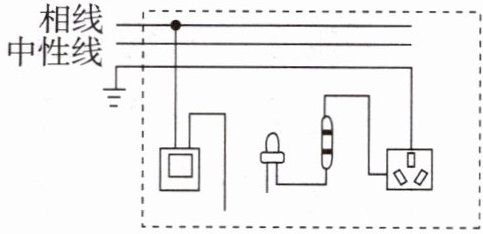

11.小明在使用接线板时发现:接线板上的开关断开时,指示灯不发光,插孔断电;开关闭合时指示灯发光,插孔通电;如果指示灯损坏,那么开关闭合时插孔照样可以通电。下图中,虚线框内为接线板内部电路简化示意图,请按上述要求用笔画线表示导线,将接线板内部电路中缺失的部分补充完整。

答案

11.如图所示。

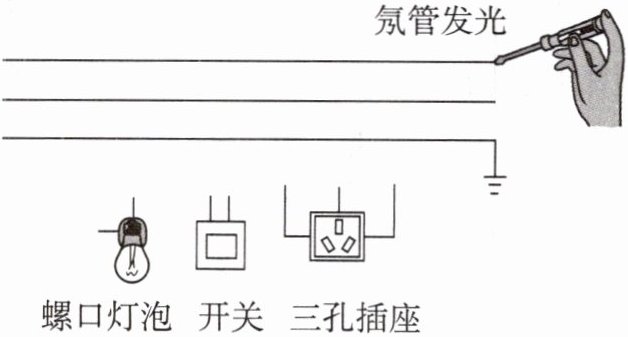

12.(南充中考)如图所示，根据安全用电知识，将图中元件用笔画线表示导线连起来，开关仅控制灯泡。

答案

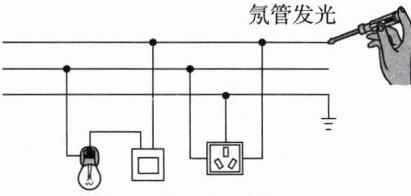

12.如图所示。
