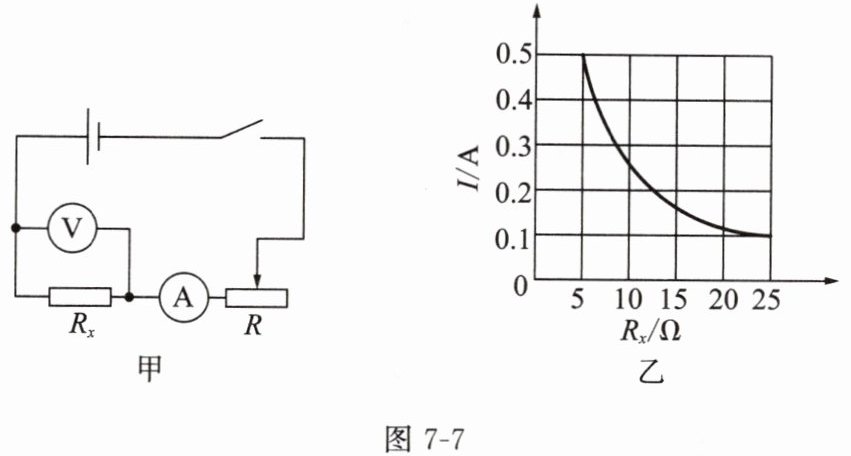

3. 用如图7-7甲所示的电路探究通过导体的电流跟电阻的关系时，不断改变电阻$R_x$的阻值，同时调节滑动变阻器的滑动头使保持不变，从而得到电流与电阻的关系图像(如图7-7乙所示)。在该实验中，电阻$R_x$两端的电压始终保持V。

解：探究通过导体的电流跟电阻的关系时，需控制定值电阻两端电压不变，因此不断改变电阻$R_x$的阻值，同时调节滑动变阻器的滑动头使电阻$R_x$两端的电压（或电压表示数）保持不变。
根据欧姆定律$U=IR$，选取图乙中对应数据：当$R_x=5\Omega$时，电流$I=0.5A$，可得$R_x$两端的电压：
$U=IR_x=0.5A × 5\Omega=2.5V$
选取其余点验证，如$R_x=25\Omega$时$I=0.1A$，$U=0.1A × 25\Omega=2.5V$，符合电压恒定的实验要求。
最终两个空依次填写：电阻$R_x$两端的电压（或电压表示数）；$\boldsymbol{2.5}$。

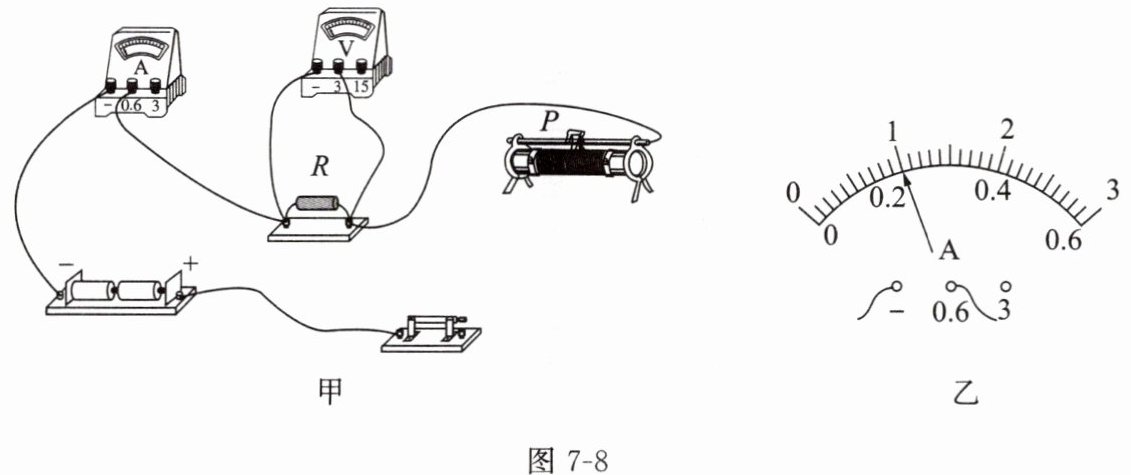

4. 在“探究电流与电压的关系”实验中，实验小组用电压表测得电源电压为2.8 V，并连接了如图7-8甲所示的电路。

图7-8
(1)请指出图7-8甲电路连接过程中的不妥之处：。
(2)改正后，请用笔画线代替导线，在图7-8甲中完成剩余电路的连接，要求：向右移动滑动变阻器的滑动头P时，滑动变阻器连入电路的阻值增大。
(3)闭合开关后，观察到电压表的示数接近电源电压，电流表无示数。如果电路中只有一个元件出现故障，则该故障是。
(4)排除故障后，进行测量并将实验数据记录在表7-3中。当电压表的示数为2.0 V时，电流表的示数如图7-8乙所示，为A。

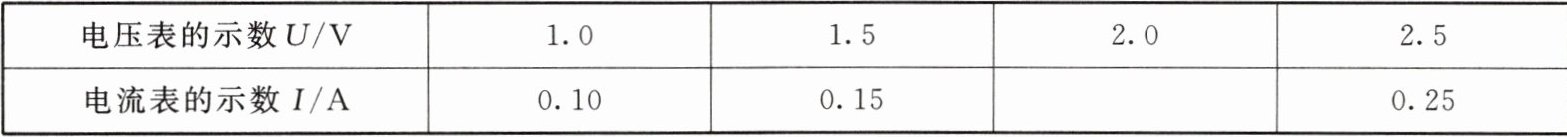

表7-3

(5)根据表7-3中的实验数据可以得出结论：。

解：
(1) 连接电路时开关未断开，电压表选用了0~15V的大量程，量程选择不当
(2) 将开关的右接线柱与滑动变阻器的左下接线柱相连，同时把电压表接“15”接线柱的导线改接到电压表的“3”接线柱上，完成剩余电路连接，满足向右移动滑片P时滑动变阻器接入电路的阻值增大的要求。
(3) 定值电阻R断路
(4) 0.20
(5) 电阻一定时，通过导体的电流与导体两端的电压成正比

5. 在“探究电流与电阻的关系”实验中：

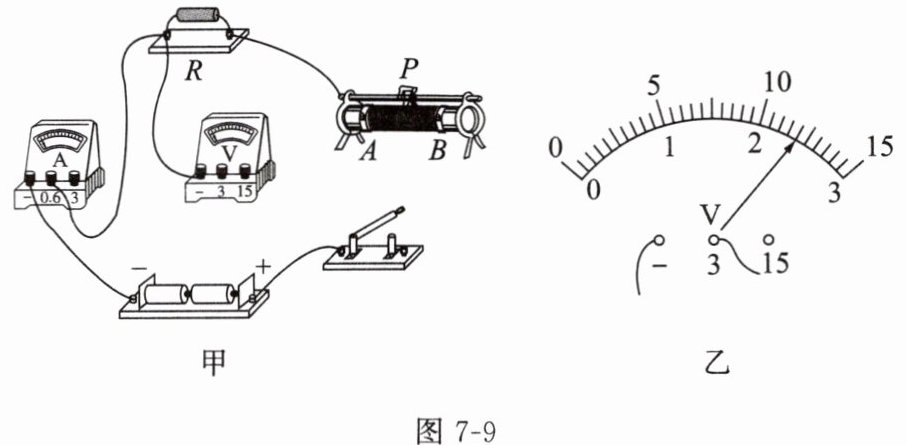

(1)请用笔画线代替导线，将图7-9甲中的电路连接完整。要求：闭合开关后，将滑动变阻器的滑动头P向右移动时，电路中的电流变大。

(2)闭合开关后，移动滑动变阻器的滑动头P，发现电压表无示数，电流表有示数，其原因可能是。
(3)实验过程中将数据记录在表7-4中，将$25\ \Omega$的电阻更换为$20\ \Omega$的电阻，闭合开关后，电压表的示数如图7-9乙所示，此时应将滑动变阻器的滑动头P向（选填“A”或“B”）端移动。

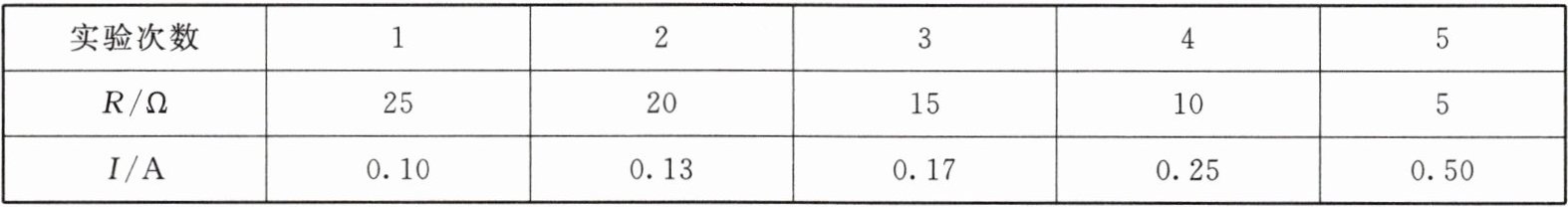

表7-4

(4)根据表7-4中的实验数据可以得出结论：。

解：
(1) 电路连接：将开关的右接线柱与滑动变阻器的右下接线柱B相连，保证滑片P向右移动时滑动变阻器接入电路的电阻减小、电路电流变大；再将电压表的“3”接线柱与定值电阻R的左接线柱相连，使电压表并联在定值电阻R两端，选用0~3V量程测量定值电阻两端电压。
(2) 定值电阻R短路（或电压表短路、电压表接线柱接触不良）
(3) B
(4) 当导体两端的电压一定时，通过导体的电流与导体的电阻成反比。
