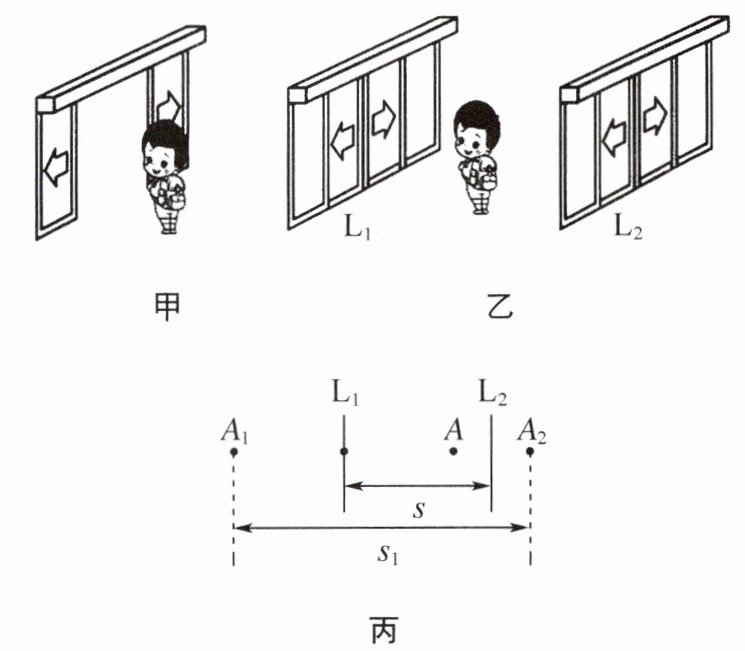

6. 小磊靠近地铁站自动玻璃门时,玻璃门中所成像的大小将(填“变大”“变小”或“不变”)。如图甲所示,当玻璃门打开时,左侧玻璃门中所成的像(填“向左”“向右”或“不会”)移动。如图乙所示,小磊站在地铁站的两个平行玻璃门$L_{1}$和$L_{2}$之间,其侧视示意图如图丙,点$A$表示小磊,其通过$L_{1}$、$L_{2}$直接成的像分别为$A_{1}$、$A_{2}$,已知两门间距为$s$,当他以$20\ \mathrm{cm/s}$的速度沿垂直于玻璃门方向匀速靠近$L_{1}$时,$A_{1}$将以$\mathrm{cm/s}$的速度靠近小磊,在小磊靠近$L_{1}$的过程中,$A_{1}$、$A_{2}$之间的距离$s_{1}$(填“变大”“变小”或“不变”)。
答案
不变
不会
40
不变
【分析】
本题考查平面镜成像的特点，平面镜成像时，像与物体的大小相等，像到平面镜的距离等于物体到平面镜的距离，像与物体关于镜面对称。解题时，先明确玻璃门相当于平面镜，再逐一分析每个问题：①像的大小与物体大小相等，与物体到镜面的距离无关，故小磊靠近门时像大小不变；②当玻璃门打开时，左侧门的镜面移动，但小磊的像相对于小磊不会移动；③根据像距等于物距，小磊靠近L₁的速度为20cm/s，像A₁靠近L₁的速度也为20cm/s，因此A₁靠近小磊的速度为两者之和；④A₁和A₂的距离由两门间距决定，与小磊位置无关，故距离不变。
【解析】
1. 玻璃门相当于平面镜，根据平面镜成像特点，像的大小与物体大小相等，不随物体到镜面的距离变化而变化，因此小磊靠近玻璃门时，所成像的大小不变；
2. 当玻璃门打开时，左侧玻璃门作为平面镜，小磊的像与小磊关于镜面对称，门打开过程中，小磊的像不会相对于小磊发生移动，故填不会；
3. 由平面镜成像特点，像到平面镜的距离等于物体到平面镜的距离。小磊以20 cm/s的速度沿垂直于玻璃门方向靠近L₁，则小磊的像A₁以20 cm/s的速度靠近L₁，因此A₁靠近小磊的速度为20 cm/s + 20 cm/s = 40 cm/s；
4. 设小磊A到L₁的距离为d，两门间距为s，则A到L₂的距离为s - d。A₁是A关于L₁的像，故A₁到L₁的距离为d；A₂是A关于L₂的像，故A₂到L₂的距离为s - d。因此A₁、A₂之间的距离为：d + s + (s - d) = 2s，与小磊的位置无关，所以A₁、A₂之间的距离不变。
【答案】
不变；不会；40；不变
【知识点】
平面镜成像特点
【点评】
本题结合生活实例考查平面镜成像的核心特点，需要学生掌握像与物的大小关系、像距与物距的关系，以及像的速度和距离的分析，属于基础应用类题目，难度适中。
【难度系数】
0.4
不会
40
不变
【分析】
本题考查平面镜成像的特点，平面镜成像时，像与物体的大小相等，像到平面镜的距离等于物体到平面镜的距离，像与物体关于镜面对称。解题时，先明确玻璃门相当于平面镜，再逐一分析每个问题：①像的大小与物体大小相等，与物体到镜面的距离无关，故小磊靠近门时像大小不变；②当玻璃门打开时，左侧门的镜面移动，但小磊的像相对于小磊不会移动；③根据像距等于物距，小磊靠近L₁的速度为20cm/s，像A₁靠近L₁的速度也为20cm/s，因此A₁靠近小磊的速度为两者之和；④A₁和A₂的距离由两门间距决定，与小磊位置无关，故距离不变。
【解析】
1. 玻璃门相当于平面镜，根据平面镜成像特点，像的大小与物体大小相等，不随物体到镜面的距离变化而变化，因此小磊靠近玻璃门时，所成像的大小不变；
2. 当玻璃门打开时，左侧玻璃门作为平面镜，小磊的像与小磊关于镜面对称，门打开过程中，小磊的像不会相对于小磊发生移动，故填不会；
3. 由平面镜成像特点，像到平面镜的距离等于物体到平面镜的距离。小磊以20 cm/s的速度沿垂直于玻璃门方向靠近L₁，则小磊的像A₁以20 cm/s的速度靠近L₁，因此A₁靠近小磊的速度为20 cm/s + 20 cm/s = 40 cm/s；
4. 设小磊A到L₁的距离为d，两门间距为s，则A到L₂的距离为s - d。A₁是A关于L₁的像，故A₁到L₁的距离为d；A₂是A关于L₂的像，故A₂到L₂的距离为s - d。因此A₁、A₂之间的距离为：d + s + (s - d) = 2s，与小磊的位置无关，所以A₁、A₂之间的距离不变。
【答案】
不变；不会；40；不变
【知识点】
平面镜成像特点
【点评】
本题结合生活实例考查平面镜成像的核心特点，需要学生掌握像与物的大小关系、像距与物距的关系，以及像的速度和距离的分析，属于基础应用类题目，难度适中。
【难度系数】
0.4
解析
【分析】
本题将地铁站的自动玻璃门等效为平面镜，解题需依据平面镜成像的核心特点：像与物体大小相等、像到平面镜的距离等于物体到平面镜的距离、像与物体关于镜面对称，逐一分析四个问题：①像的大小仅由物体大小决定，与物体到镜面的距离无关；②像与物体关于镜面对称，镜面移动时像相对物体的位置不变；③像距等于物距，物体靠近镜面的速度与像靠近镜面的速度相等，两者相对速度为两者之和；④两个像的间距由两镜面间距决定，与物体位置无关。
【解析】
1. 玻璃门相当于平面镜，根据平面镜成像“像与物体大小相等”的特点，像的大小不随物体到镜面的距离变化而改变，因此小磊靠近玻璃门时，所成像的大小不变；
2. 当玻璃门打开时，左侧玻璃门作为平面镜，小磊的像与小磊关于镜面对称，门打开过程中，小磊的像相对于小磊的位置不会发生移动，故填“不会”；
3. 由平面镜成像“像距等于物距”的特点，小磊以20 cm/s的速度靠近L₁，则小磊的像A₁以20 cm/s的速度靠近L₁，因此A₁靠近小磊的速度为20 cm/s + 20 cm/s = 40 cm/s；
4. 设小磊A到L₁的距离为d，两门间距为s，则A到L₂的距离为s - d。A₁是A关于L₁的像，故A₁到L₁的距离为d；A₂是A关于L₂的像，故A₂到L₂的距离为s - d。因此A₁、A₂之间的距离为：d + s + (s - d) = 2s，与小磊的位置无关，所以A₁、A₂之间的距离不变。
【答案】
不变；不会；40；不变
【知识点】
平面镜成像特点
【点评】
本题结合地铁站自动玻璃门的生活实例，考查平面镜成像特点的应用，需要学生掌握像与物的大小关系、像距与物距的关系，以及相对速度、像间距的分析，属于基础应用类题目，难度适中。
【难度系数】
0.4
本题将地铁站的自动玻璃门等效为平面镜，解题需依据平面镜成像的核心特点：像与物体大小相等、像到平面镜的距离等于物体到平面镜的距离、像与物体关于镜面对称，逐一分析四个问题：①像的大小仅由物体大小决定，与物体到镜面的距离无关；②像与物体关于镜面对称，镜面移动时像相对物体的位置不变；③像距等于物距，物体靠近镜面的速度与像靠近镜面的速度相等，两者相对速度为两者之和；④两个像的间距由两镜面间距决定，与物体位置无关。
【解析】
1. 玻璃门相当于平面镜，根据平面镜成像“像与物体大小相等”的特点，像的大小不随物体到镜面的距离变化而改变，因此小磊靠近玻璃门时，所成像的大小不变；
2. 当玻璃门打开时，左侧玻璃门作为平面镜，小磊的像与小磊关于镜面对称，门打开过程中，小磊的像相对于小磊的位置不会发生移动，故填“不会”；
3. 由平面镜成像“像距等于物距”的特点，小磊以20 cm/s的速度靠近L₁，则小磊的像A₁以20 cm/s的速度靠近L₁，因此A₁靠近小磊的速度为20 cm/s + 20 cm/s = 40 cm/s；
4. 设小磊A到L₁的距离为d，两门间距为s，则A到L₂的距离为s - d。A₁是A关于L₁的像，故A₁到L₁的距离为d；A₂是A关于L₂的像，故A₂到L₂的距离为s - d。因此A₁、A₂之间的距离为：d + s + (s - d) = 2s，与小磊的位置无关，所以A₁、A₂之间的距离不变。
【答案】
不变；不会；40；不变
【知识点】
平面镜成像特点
【点评】
本题结合地铁站自动玻璃门的生活实例，考查平面镜成像特点的应用，需要学生掌握像与物的大小关系、像距与物距的关系，以及相对速度、像间距的分析，属于基础应用类题目，难度适中。
【难度系数】
0.4
7.（2025·淮安期末）如图所示，在竖直平面$x0y$内，人眼位于$P(0,2)$位置处。平面镜$MN$竖直放置，其两端点$M$、$N$的坐标分别为$(3,1)$和$(3,0)$。某发光点$S$在该竖直平面内$y$轴的右半部分某一区域内自由移动时，人眼都能通过平面镜看见$S$的像，则该区域的最大面积为$\mathrm{m}^2$；请在该坐标系中画出此区域（用阴影表示）。
答案
4.5
【分析】要确定人眼P通过平面镜MN能看到的发光点S的区域，利用光路可逆原理：人眼看到像等价于P发出的光线经MN反射后到达S所在区域。作P关于平面镜MN的对称点，连接该对称点与MN的两端点，得到的直线与y轴的交点及M、N即为区域边界，通过坐标法计算该区域的面积。
【解析】1. 作P(0,2)关于平面镜MN（直线x=3）的对称点P'，坐标为(6,2)；
2. 求直线P'M的方程：过点(6,2)和(3,1)，斜率$k_1=\frac{1-2}{3-6}=\frac{1}{3}$，方程为$y=\frac{1}{3}x$，与y轴交于点A(0,0)；
3. 求直线P'N的方程：过点(6,2)和(3,0)，斜率$k_2=\frac{0-2}{3-6}=\frac{2}{3}$，方程为$y=\frac{2}{3}x-2$，与y轴交于点B(0,-2)；
4. 所求区域为四边形A(0,0)、B(0,-2)、N(3,0)、M(3,1)，用鞋带公式计算面积：
按逆时针排列顶点：(0,-2)、(0,0)、(3,1)、(3,0)，回到(0,-2)，
面积$S=\frac{1}{2}\left$|$x_1y_2+x_2y_3+x_3y_4+x_4y_1-(y_1x_2+y_2x_3+y_3x_4+y_4x_1)\right$|，
代入坐标得：
$S=\frac{1}{2}\left$|$0×0 +0×1 +3×0 +3×(-2)-[(-2)×0 +0×3 +1×3 +0×0]\right$|$=\frac{1}{2}\left$|$-6-3\right$|$=4.5\ \mathrm{m}^2$。
【答案】4.5
【知识点】平面镜成像、光路可逆、面积计算
【点评】本题结合光路可逆与平面镜成像特点，通过几何坐标法确定可视区域并计算面积，是光学与几何结合的典型题，关键是找到区域的边界线。
【难度系数】0.5
解析
【分析】
要确定人眼P通过平面镜MN能看到发光点S的区域，利用光路可逆原理：人眼看到S的像等价于P发出的光线经MN反射后到达S所在区域。作P关于平面镜MN的对称点，连接该对称点与MN的两端点，得到的直线与y轴的交点及M、N即为区域边界，通过坐标法计算该区域的面积。
【解析】
1. 作P(0,2)关于平面镜MN（直线x=3）的对称点P'，坐标为(6,2)；
2. 求直线P'M的方程：过点(6,2)和(3,1)，斜率$k_1=\frac{1-2}{3-6}=\frac{1}{3}$，方程为$y=\frac{1}{3}x$，与y轴交于点A(0,0)；
3. 求直线P'N的方程：过点(6,2)和(3,0)，斜率$k_2=\frac{0-2}{3-6}=\frac{2}{3}$，方程为$y=\frac{2}{3}x-2$，与y轴交于点B(0,-2)；
4. 所求区域为四边形A(0,0)、B(0,-2)、N(3,0)、M(3,1)，用鞋带公式计算面积：
按逆时针排列顶点：(0,-2)、(0,0)、(3,1)、(3,0)，回到(0,-2)，
面积$S=\frac{1}{2}\left|x_1y_2+x_2y_3+x_3y_4+x_4y_1-(y_1x_2+y_2x_3+y_3x_4+y_4x_1)\right|$，
代入坐标得：
$S=\frac{1}{2}\left|0×0 +0×1 +3×0 +3×(-2)-[(-2)×0 +0×3 +1×3 +0×0]\right|=\frac{1}{2}\left|-6-3\right|=4.5\ \mathrm{m}^2$。
【答案】
4.5
【知识点】
平面镜成像、光路可逆、面积计算
【点评】
本题结合光路可逆与平面镜成像特点，通过几何坐标法确定可视区域并计算面积，是光学与几何结合的典型题，关键是找到区域的边界线。
【难度系数】
0.5
要确定人眼P通过平面镜MN能看到发光点S的区域，利用光路可逆原理：人眼看到S的像等价于P发出的光线经MN反射后到达S所在区域。作P关于平面镜MN的对称点，连接该对称点与MN的两端点，得到的直线与y轴的交点及M、N即为区域边界，通过坐标法计算该区域的面积。
【解析】
1. 作P(0,2)关于平面镜MN（直线x=3）的对称点P'，坐标为(6,2)；
2. 求直线P'M的方程：过点(6,2)和(3,1)，斜率$k_1=\frac{1-2}{3-6}=\frac{1}{3}$，方程为$y=\frac{1}{3}x$，与y轴交于点A(0,0)；
3. 求直线P'N的方程：过点(6,2)和(3,0)，斜率$k_2=\frac{0-2}{3-6}=\frac{2}{3}$，方程为$y=\frac{2}{3}x-2$，与y轴交于点B(0,-2)；
4. 所求区域为四边形A(0,0)、B(0,-2)、N(3,0)、M(3,1)，用鞋带公式计算面积：
按逆时针排列顶点：(0,-2)、(0,0)、(3,1)、(3,0)，回到(0,-2)，
面积$S=\frac{1}{2}\left|x_1y_2+x_2y_3+x_3y_4+x_4y_1-(y_1x_2+y_2x_3+y_3x_4+y_4x_1)\right|$，
代入坐标得：
$S=\frac{1}{2}\left|0×0 +0×1 +3×0 +3×(-2)-[(-2)×0 +0×3 +1×3 +0×0]\right|=\frac{1}{2}\left|-6-3\right|=4.5\ \mathrm{m}^2$。
【答案】
4.5
【知识点】
平面镜成像、光路可逆、面积计算
【点评】
本题结合光路可逆与平面镜成像特点，通过几何坐标法确定可视区域并计算面积，是光学与几何结合的典型题，关键是找到区域的边界线。
【难度系数】
0.5
三、解答题
8. 按要求作图，并保留作图痕迹。
(1) 如图甲所示,根据平面镜成像特点,在图中画出物体 AB 在平面镜 MN 中所成的像。
(2) 小明从路灯下走过,经过 A、B、C 三个位置,根据 A、B 两位置的影长,通过完整的光路作图画出他在 C 位置时的影长(用 CD 表示)。
8. 按要求作图，并保留作图痕迹。
(1) 如图甲所示,根据平面镜成像特点,在图中画出物体 AB 在平面镜 MN 中所成的像。
(2) 小明从路灯下走过,经过 A、B、C 三个位置,根据 A、B 两位置的影长,通过完整的光路作图画出他在 C 位置时的影长(用 CD 表示)。
答案
【分析】
本题包含两个光学作图题：(1) 平面镜成像作图，需利用“像与物关于镜面对称”的特点，分别作出物体两端点的对称点，再连接得到像；(2) 路灯下影子作图，利用光的直线传播，先通过A、B位置的影子确定路灯的位置，再作出C位置的影子。
【解析】
(1) 平面镜成像作图步骤：
① 过点A作平面镜MN的垂线，延长垂线至MN另一侧，使A到MN的距离等于A'到MN的距离，得到A的像点A'；
② 同理，过点B作MN的垂线，延长至另一侧，使B到MN的距离等于B'到MN的距离，得到B的像点B'；
③ 用虚线连接A'、B'，即为物体AB在平面镜中所成的像。
(2) 影子作图步骤：
① 设路灯顶端为O，连接O与A的头顶，延长该线交地面于A的影端；连接O与B的头顶，延长该线交地面于B的影端，两线的交点即为路灯顶端O；
② 连接O与C的头顶，延长该线交地面于D，线段CD即为小明在C位置时的影长，保留作图痕迹。
【答案】
【知识点】
平面镜成像特点，光的直线传播
【点评】
本题考查光学基础作图，分别对应平面镜成像和光的直线传播的应用，需掌握作图的核心方法，难度适中，是初中物理光学的常考题型。
【难度系数】
0.6
【分析】
本题包含两个光学作图题：(1) 平面镜成像作图，需利用“像与物关于镜面对称”的特点，分别作出物体两端点的对称点，再连接得到像；(2) 路灯下影子作图，利用光的直线传播，先通过A、B位置的影子确定路灯的位置，再作出C位置的影子。
【解析】
(1) 平面镜成像作图步骤：
① 过点A作平面镜MN的垂线，延长垂线至MN另一侧，使A到MN的距离等于A'到MN的距离，得到A的像点A'；
② 同理，过点B作MN的垂线，延长至另一侧，使B到MN的距离等于B'到MN的距离，得到B的像点B'；
③ 用虚线连接A'、B'，即为物体AB在平面镜中所成的像。
(2) 影子作图步骤：
① 设路灯顶端为O，连接O与A的头顶，延长该线交地面于A的影端；连接O与B的头顶，延长该线交地面于B的影端，两线的交点即为路灯顶端O；
② 连接O与C的头顶，延长该线交地面于D，线段CD即为小明在C位置时的影长，保留作图痕迹。
【答案】
【知识点】
平面镜成像特点，光的直线传播
【点评】
本题考查光学基础作图，分别对应平面镜成像和光的直线传播的应用，需掌握作图的核心方法，难度适中，是初中物理光学的常考题型。
【难度系数】
0.6
解析
【分析】
本题包含两个光学作图题：(1) 平面镜成像作图，需利用“像与物关于镜面对称”的特点，分别作出物体两端点的对称点，再连接得到像；(2) 路灯下影子作图，利用光的直线传播，先通过A、B位置的影子确定路灯的位置，再作出C位置的影子。
【解析】
(1) 平面镜成像作图步骤：
① 过点A作平面镜MN的垂线，延长垂线至MN另一侧，使A到MN的距离等于A'到MN的距离，得到A的像点A'；
② 同理，过点B作MN的垂线，延长至另一侧，使B到MN的距离等于B'到MN的距离，得到B的像点B'；
③ 用虚线连接A'、B'，即为物体AB在平面镜中所成的像。
(2) 影子作图步骤：
① 设路灯顶端为O，连接O与A的头顶，延长该线交地面于A的影端；连接O与B的头顶，延长该线交地面于B的影端，两线的交点即为路灯顶端O；
② 连接O与C的头顶，延长该线交地面于D，线段CD即为小明在C位置时的影长，保留作图痕迹。
【答案】
平面镜成像的像为虚线连接的A'B'，C位置的影长为线段CD（保留作图痕迹）
【知识点】
平面镜成像特点，光的直线传播
【点评】
本题考查初中光学基础作图，分别对应平面镜成像和光的直线传播的应用，需掌握作图的核心方法，难度适中，是光学部分的常考题型。
【难度系数】
0.6
本题包含两个光学作图题：(1) 平面镜成像作图，需利用“像与物关于镜面对称”的特点，分别作出物体两端点的对称点，再连接得到像；(2) 路灯下影子作图，利用光的直线传播，先通过A、B位置的影子确定路灯的位置，再作出C位置的影子。
【解析】
(1) 平面镜成像作图步骤：
① 过点A作平面镜MN的垂线，延长垂线至MN另一侧，使A到MN的距离等于A'到MN的距离，得到A的像点A'；
② 同理，过点B作MN的垂线，延长至另一侧，使B到MN的距离等于B'到MN的距离，得到B的像点B'；
③ 用虚线连接A'、B'，即为物体AB在平面镜中所成的像。
(2) 影子作图步骤：
① 设路灯顶端为O，连接O与A的头顶，延长该线交地面于A的影端；连接O与B的头顶，延长该线交地面于B的影端，两线的交点即为路灯顶端O；
② 连接O与C的头顶，延长该线交地面于D，线段CD即为小明在C位置时的影长，保留作图痕迹。
【答案】
平面镜成像的像为虚线连接的A'B'，C位置的影长为线段CD（保留作图痕迹）
【知识点】
平面镜成像特点，光的直线传播
【点评】
本题考查初中光学基础作图，分别对应平面镜成像和光的直线传播的应用，需掌握作图的核心方法，难度适中，是光学部分的常考题型。
【难度系数】
0.6

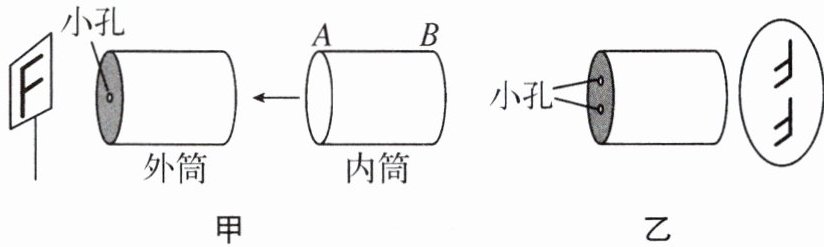

9. 如图甲所示,小明用一端带有小孔的纸筒作为外筒,另一个直径略小的纸筒作为内筒,把内筒沿箭头方向装入外筒观察“F”光源。
(1) 为了更清楚地观察像,应在内筒的(填“A”或“B”)端蒙上半透明薄膜作为光屏。
(2) 薄膜上形成倒立像的原理是。
(3) 若仅将内筒向右移动,薄膜上像的大小;若将小孔挡住一半,像的大小,像的亮度。
(4) 小华又在外筒上戳了一个孔,结果发现薄膜上出现了两个像,如图乙所示。若此时他将“F”光源向上移动,则这两个像(填“都向上”“都向下”或“一个向上一个向下”)移动。
(1) 为了更清楚地观察像,应在内筒的(填“A”或“B”)端蒙上半透明薄膜作为光屏。
(2) 薄膜上形成倒立像的原理是。
(3) 若仅将内筒向右移动,薄膜上像的大小;若将小孔挡住一半,像的大小,像的亮度。
(4) 小华又在外筒上戳了一个孔,结果发现薄膜上出现了两个像,如图乙所示。若此时他将“F”光源向上移动,则这两个像(填“都向上”“都向下”或“一个向上一个向下”)移动。
答案
A
光的直线传播
变大
不变
变暗
都向下
【分析】
本题包含两道光学基础题，分别考查小孔成像和光的反射定律的应用。解题思路：第9题围绕小孔成像的实验原理、像的变化规律展开，需明确光屏位置、成像原理、像的大小和亮度变化、多小孔成像的特点；第10题围绕光的反射定律的实验探究，需掌握硬纸板的放置要求、实验中不变的量、反射角与入射角的关系、自行车尾灯的结构原理。
【解析】
第9题：
(1) 小孔成像实验中，半透明薄膜作为光屏，应放在内筒靠近外筒小孔的A端，才能清晰承接像，故填A。
(2) 小孔成像是由于光在同种均匀介质中沿直线传播，形成倒立的实像，原理为光的直线传播。
(3) 内筒向右移动，像距增大，物距不变，根据小孔成像规律，像的大小变大；挡住小孔一半，小孔仍能透光，只是通过的光线减少，因此像的大小不变，亮度变暗。
(4) 外筒多一个孔，形成两个小孔成像，每个小孔成的像都是倒立的，当“F”光源向上移动时，两个像都向下移动，故填都向下。
第10题：
(1) 探究光的反射定律时，白色硬纸板需与平面镜垂直，才能使入射光线和反射光线同时呈现在纸板上；转动纸板过程中，法线始终垂直于镜面，位置不变，而入射光线、反射光线随纸板转动改变，入射角、反射角也随之改变，故不变的是③法线。

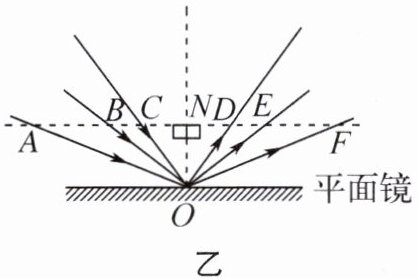

(2) 由AB=EF，BC=DE，CN=ND，通过几何关系可推导出反射角等于入射角，因此能得到结论。

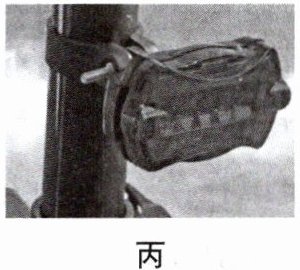

(3) 自行车尾灯的角反射器由三个相互垂直的平面镜组成，能将入射光线按原方向反射回去，故选C。
【答案】A；光的直线传播；变大；不变；变暗；都向下；与镜面垂直；③；能；C
【知识点】小孔成像、光的直线传播；光的反射定律；平面镜应用
【点评】本题为光学基础题，涵盖小孔成像规律和光的反射定律实验探究，注重对核心知识点的理解与应用，是光学部分的典型基础题型。
【难度系数】0.5
与镜面垂直
③
能
C
【分析】
本题包含两道光学基础题，分别考查小孔成像和光的反射定律的应用。解题思路：第9题围绕小孔成像的实验原理、像的变化规律展开，需明确光屏位置、成像原理、像的大小和亮度变化、多小孔成像的特点；第10题围绕光的反射定律的实验探究，需掌握硬纸板的放置要求、实验中不变的量、反射角与入射角的关系、自行车尾灯的结构原理。
【解析】
第9题：
(1) 小孔成像实验中，半透明薄膜作为光屏，应放在内筒靠近外筒小孔的A端，才能清晰承接像，故填A。
(2) 小孔成像是由于光在同种均匀介质中沿直线传播，形成倒立的实像，原理为光的直线传播。
(3) 内筒向右移动，像距增大，物距不变，根据小孔成像规律，像的大小变大；挡住小孔一半，小孔仍能透光，只是通过的光线减少，因此像的大小不变，亮度变暗。
(4) 外筒多一个孔，形成两个小孔成像，每个小孔成的像都是倒立的，当“F”光源向上移动时，两个像都向下移动，故填都向下。
第10题：
(1) 探究光的反射定律时，白色硬纸板需与平面镜垂直，才能使入射光线和反射光线同时呈现在纸板上；转动纸板过程中，法线始终垂直于镜面，位置不变，而入射光线、反射光线随纸板转动改变，入射角、反射角也随之改变，故不变的是③法线。
(2) 由AB=EF，BC=DE，CN=ND，通过几何关系可推导出反射角等于入射角，因此能得到结论。
(3) 自行车尾灯的角反射器由三个相互垂直的平面镜组成，能将入射光线按原方向反射回去，故选C。
【答案】A；光的直线传播；变大；不变；变暗；都向下；与镜面垂直；③；能；C
【知识点】小孔成像、光的直线传播；光的反射定律；平面镜应用
【点评】本题为光学基础题，涵盖小孔成像规律和光的反射定律实验探究，注重对核心知识点的理解与应用，是光学部分的典型基础题型。
【难度系数】0.5
【分析】
本题包含两道光学基础题，分别考查小孔成像和光的反射定律的应用。解题思路：第9题围绕小孔成像的实验原理、像的变化规律展开，需明确光屏位置、成像原理、像的大小和亮度变化、多小孔成像的特点；第10题围绕光的反射定律的实验探究，需掌握硬纸板的放置要求、实验中不变的量、反射角与入射角的关系、自行车尾灯的结构原理。
【解析】
第9题：
(1) 小孔成像实验中，半透明薄膜作为光屏，应放在内筒靠近外筒小孔的A端，才能清晰承接像，故填A。
(2) 小孔成像是由于光在同种均匀介质中沿直线传播，形成倒立的实像，原理为光的直线传播。
(3) 内筒向右移动，像距增大，物距不变，根据小孔成像规律，像的大小变大；挡住小孔一半，小孔仍能透光，只是通过的光线减少，因此像的大小不变，亮度变暗。
(4) 外筒多一个孔，形成两个小孔成像，每个小孔成的像都是倒立的，当“F”光源向上移动时，两个像都向下移动，故填都向下。
第10题：
(1) 探究光的反射定律时，白色硬纸板需与平面镜垂直，才能使入射光线和反射光线同时呈现在纸板上；转动纸板过程中，法线始终垂直于镜面，位置不变，而入射光线、反射光线随纸板转动改变，入射角、反射角也随之改变，故不变的是③法线。
(2) 由AB=EF，BC=DE，CN=ND，通过几何关系可推导出反射角等于入射角，因此能得到结论。
(3) 自行车尾灯的角反射器由三个相互垂直的平面镜组成，能将入射光线按原方向反射回去，故选C。
【答案】A；光的直线传播；变大；不变；变暗；都向下；与镜面垂直；③；能；C
【知识点】小孔成像、光的直线传播；光的反射定律；平面镜应用
【点评】本题为光学基础题，涵盖小孔成像规律和光的反射定律实验探究，注重对核心知识点的理解与应用，是光学部分的典型基础题型。
【难度系数】0.5
光的直线传播
变大
不变
变暗
都向下
【分析】
本题包含两道光学基础题，分别考查小孔成像和光的反射定律的应用。解题思路：第9题围绕小孔成像的实验原理、像的变化规律展开，需明确光屏位置、成像原理、像的大小和亮度变化、多小孔成像的特点；第10题围绕光的反射定律的实验探究，需掌握硬纸板的放置要求、实验中不变的量、反射角与入射角的关系、自行车尾灯的结构原理。
【解析】
第9题：
(1) 小孔成像实验中，半透明薄膜作为光屏，应放在内筒靠近外筒小孔的A端，才能清晰承接像，故填A。
(2) 小孔成像是由于光在同种均匀介质中沿直线传播，形成倒立的实像，原理为光的直线传播。
(3) 内筒向右移动，像距增大，物距不变，根据小孔成像规律，像的大小变大；挡住小孔一半，小孔仍能透光，只是通过的光线减少，因此像的大小不变，亮度变暗。
(4) 外筒多一个孔，形成两个小孔成像，每个小孔成的像都是倒立的，当“F”光源向上移动时，两个像都向下移动，故填都向下。
第10题：
(1) 探究光的反射定律时，白色硬纸板需与平面镜垂直，才能使入射光线和反射光线同时呈现在纸板上；转动纸板过程中，法线始终垂直于镜面，位置不变，而入射光线、反射光线随纸板转动改变，入射角、反射角也随之改变，故不变的是③法线。
(2) 由AB=EF，BC=DE，CN=ND，通过几何关系可推导出反射角等于入射角，因此能得到结论。
(3) 自行车尾灯的角反射器由三个相互垂直的平面镜组成，能将入射光线按原方向反射回去，故选C。
【答案】A；光的直线传播；变大；不变；变暗；都向下；与镜面垂直；③；能；C
【知识点】小孔成像、光的直线传播；光的反射定律；平面镜应用
【点评】本题为光学基础题，涵盖小孔成像规律和光的反射定律实验探究，注重对核心知识点的理解与应用，是光学部分的典型基础题型。
【难度系数】0.5
与镜面垂直
③
能
C
【分析】
本题包含两道光学基础题，分别考查小孔成像和光的反射定律的应用。解题思路：第9题围绕小孔成像的实验原理、像的变化规律展开，需明确光屏位置、成像原理、像的大小和亮度变化、多小孔成像的特点；第10题围绕光的反射定律的实验探究，需掌握硬纸板的放置要求、实验中不变的量、反射角与入射角的关系、自行车尾灯的结构原理。
【解析】
第9题：
(1) 小孔成像实验中，半透明薄膜作为光屏，应放在内筒靠近外筒小孔的A端，才能清晰承接像，故填A。
(2) 小孔成像是由于光在同种均匀介质中沿直线传播，形成倒立的实像，原理为光的直线传播。
(3) 内筒向右移动，像距增大，物距不变，根据小孔成像规律，像的大小变大；挡住小孔一半，小孔仍能透光，只是通过的光线减少，因此像的大小不变，亮度变暗。
(4) 外筒多一个孔，形成两个小孔成像，每个小孔成的像都是倒立的，当“F”光源向上移动时，两个像都向下移动，故填都向下。
第10题：
(1) 探究光的反射定律时，白色硬纸板需与平面镜垂直，才能使入射光线和反射光线同时呈现在纸板上；转动纸板过程中，法线始终垂直于镜面，位置不变，而入射光线、反射光线随纸板转动改变，入射角、反射角也随之改变，故不变的是③法线。
(2) 由AB=EF，BC=DE，CN=ND，通过几何关系可推导出反射角等于入射角，因此能得到结论。
(3) 自行车尾灯的角反射器由三个相互垂直的平面镜组成，能将入射光线按原方向反射回去，故选C。
【答案】A；光的直线传播；变大；不变；变暗；都向下；与镜面垂直；③；能；C
【知识点】小孔成像、光的直线传播；光的反射定律；平面镜应用
【点评】本题为光学基础题，涵盖小孔成像规律和光的反射定律实验探究，注重对核心知识点的理解与应用，是光学部分的典型基础题型。
【难度系数】0.5
【分析】
本题包含两道光学基础题，分别考查小孔成像和光的反射定律的应用。解题思路：第9题围绕小孔成像的实验原理、像的变化规律展开，需明确光屏位置、成像原理、像的大小和亮度变化、多小孔成像的特点；第10题围绕光的反射定律的实验探究，需掌握硬纸板的放置要求、实验中不变的量、反射角与入射角的关系、自行车尾灯的结构原理。
【解析】
第9题：
(1) 小孔成像实验中，半透明薄膜作为光屏，应放在内筒靠近外筒小孔的A端，才能清晰承接像，故填A。
(2) 小孔成像是由于光在同种均匀介质中沿直线传播，形成倒立的实像，原理为光的直线传播。
(3) 内筒向右移动，像距增大，物距不变，根据小孔成像规律，像的大小变大；挡住小孔一半，小孔仍能透光，只是通过的光线减少，因此像的大小不变，亮度变暗。
(4) 外筒多一个孔，形成两个小孔成像，每个小孔成的像都是倒立的，当“F”光源向上移动时，两个像都向下移动，故填都向下。
第10题：
(1) 探究光的反射定律时，白色硬纸板需与平面镜垂直，才能使入射光线和反射光线同时呈现在纸板上；转动纸板过程中，法线始终垂直于镜面，位置不变，而入射光线、反射光线随纸板转动改变，入射角、反射角也随之改变，故不变的是③法线。
(2) 由AB=EF，BC=DE，CN=ND，通过几何关系可推导出反射角等于入射角，因此能得到结论。
(3) 自行车尾灯的角反射器由三个相互垂直的平面镜组成，能将入射光线按原方向反射回去，故选C。
【答案】A；光的直线传播；变大；不变；变暗；都向下；与镜面垂直；③；能；C
【知识点】小孔成像、光的直线传播；光的反射定律；平面镜应用
【点评】本题为光学基础题，涵盖小孔成像规律和光的反射定律实验探究，注重对核心知识点的理解与应用，是光学部分的典型基础题型。
【难度系数】0.5
解析
【分析】
本题围绕小孔成像实验展开，需明确小孔成像的光屏位置、成像原理、像的大小与亮度变化规律，以及多小孔成像的特点。解题思路：第(1)问需确定承接像的光屏位置，应放在内筒靠近外筒小孔的一侧；第(2)问回忆小孔成像的原理；第(3)问根据物距、像距变化分析像的大小，结合透光量分析亮度；第(4)问利用小孔成倒立像的特点，判断光源移动时像的移动方向。
【解析】
(1) 小孔成像实验中，半透明薄膜作为光屏，需放在内筒靠近外筒小孔的A端，才能清晰承接像，故填A。
(2) 小孔成像是由于光在同种均匀介质中沿直线传播，形成倒立的实像，原理为光的直线传播。
(3) 内筒向右移动时，像距增大、物距不变，根据小孔成像规律，像的大小变大；挡住小孔一半，小孔仍能透光，仅通过的光线减少，因此像的大小不变，亮度变暗。
(4) 外筒多一个孔时，形成两个小孔成像，每个小孔成的像均为倒立的；当“F”光源向上移动时，两个像都向下移动，故填都向下。
【答案】
A；光的直线传播；变大；不变；变暗；都向下
【知识点】
小孔成像、光的直线传播
【点评】
本题为光学基础题，考查小孔成像实验的核心知识点，包括光屏位置、成像原理、像的变化规律及多小孔成像特点，注重对基础概念的理解与应用。
【难度系数】
0.5
本题围绕小孔成像实验展开，需明确小孔成像的光屏位置、成像原理、像的大小与亮度变化规律，以及多小孔成像的特点。解题思路：第(1)问需确定承接像的光屏位置，应放在内筒靠近外筒小孔的一侧；第(2)问回忆小孔成像的原理；第(3)问根据物距、像距变化分析像的大小，结合透光量分析亮度；第(4)问利用小孔成倒立像的特点，判断光源移动时像的移动方向。
【解析】
(1) 小孔成像实验中，半透明薄膜作为光屏，需放在内筒靠近外筒小孔的A端，才能清晰承接像，故填A。
(2) 小孔成像是由于光在同种均匀介质中沿直线传播，形成倒立的实像，原理为光的直线传播。
(3) 内筒向右移动时，像距增大、物距不变，根据小孔成像规律，像的大小变大；挡住小孔一半，小孔仍能透光，仅通过的光线减少，因此像的大小不变，亮度变暗。
(4) 外筒多一个孔时，形成两个小孔成像，每个小孔成的像均为倒立的；当“F”光源向上移动时，两个像都向下移动，故填都向下。
【答案】
A；光的直线传播；变大；不变；变暗；都向下
【知识点】
小孔成像、光的直线传播
【点评】
本题为光学基础题，考查小孔成像实验的核心知识点，包括光屏位置、成像原理、像的变化规律及多小孔成像特点，注重对基础概念的理解与应用。
【难度系数】
0.5
10. 如图甲所示是小宇同学探究“光的反射定律”的实验装置。平面镜M平放在水平桌面上,白色硬纸板倾斜放在平面镜上。
(1) 寻找入射光和反射光:小宇保持入射光贴着纸板沿AO方向射向镜面,将纸板慢慢沿底边转至位置就能使入射光线和反射光线同时呈现在白纸板上。纸板在此转动过程中,下列线的位置、角的大小不变的有(填序号)。
①入射光线 ②反射光线 ③法线
④入射角 ⑤反射角
(2) 由于缺少量角器,接着他利用刻度尺在白纸板上作了一条平行于平面镜的直线AF,A、B、C、D、E、F、N是直线与各入射光线、反射光线、法线的交点(图乙),测量发现:$AB=EF$,$BC=DE$,$CN=ND$,这样的发现(填“能”或“不能”)得到“反射角等于入射角”的结论。
(3) 在探究得到光的反射定律后,小宇想到自行车的尾灯(图丙)本身并不发光,但是夜晚当汽车的灯光无论从哪个方向照在它上面时它都能将光反射回去,以引起汽车驾驶员的注意。经了解它是由许多角反射器组成的反光装置,则该角反射器是由。
A. 一个平面镜组成
B. 两个相互垂直的平面镜组成
C. 三个相互垂直的平面镜组成
(1) 寻找入射光和反射光:小宇保持入射光贴着纸板沿AO方向射向镜面,将纸板慢慢沿底边转至位置就能使入射光线和反射光线同时呈现在白纸板上。纸板在此转动过程中,下列线的位置、角的大小不变的有(填序号)。
①入射光线 ②反射光线 ③法线
④入射角 ⑤反射角
(2) 由于缺少量角器,接着他利用刻度尺在白纸板上作了一条平行于平面镜的直线AF,A、B、C、D、E、F、N是直线与各入射光线、反射光线、法线的交点(图乙),测量发现:$AB=EF$,$BC=DE$,$CN=ND$,这样的发现(填“能”或“不能”)得到“反射角等于入射角”的结论。
(3) 在探究得到光的反射定律后,小宇想到自行车的尾灯(图丙)本身并不发光,但是夜晚当汽车的灯光无论从哪个方向照在它上面时它都能将光反射回去,以引起汽车驾驶员的注意。经了解它是由许多角反射器组成的反光装置,则该角反射器是由。
A. 一个平面镜组成
B. 两个相互垂直的平面镜组成
C. 三个相互垂直的平面镜组成
答案
A
光的直线传播
变大
不变
变暗
都向下
【分析】
本题包含两道光学基础题，分别考查小孔成像和光的反射定律的应用。解题思路：第9题围绕小孔成像的实验原理、像的变化规律展开，需明确光屏位置、成像原理、像的大小和亮度变化、多小孔成像的特点；第10题围绕光的反射定律的实验探究，需掌握硬纸板的放置要求、实验中不变的量、反射角与入射角的关系、自行车尾灯的结构原理。
【解析】
第9题：
(1) 小孔成像实验中，半透明薄膜作为光屏，应放在内筒靠近外筒小孔的A端，才能清晰承接像，故填A。
(2) 小孔成像是由于光在同种均匀介质中沿直线传播，形成倒立的实像，原理为光的直线传播。
(3) 内筒向右移动，像距增大，物距不变，根据小孔成像规律，像的大小变大；挡住小孔一半，小孔仍能透光，只是通过的光线减少，因此像的大小不变，亮度变暗。
(4) 外筒多一个孔，形成两个小孔成像，每个小孔成的像都是倒立的，当“F”光源向上移动时，两个像都向下移动，故填都向下。
第10题：
(1) 探究光的反射定律时，白色硬纸板需与平面镜垂直，才能使入射光线和反射光线同时呈现在纸板上；转动纸板过程中，法线始终垂直于镜面，位置不变，而入射光线、反射光线随纸板转动改变，入射角、反射角也随之改变，故不变的是③法线。
(2) 由AB=EF，BC=DE，CN=ND，通过几何关系可推导出反射角等于入射角，因此能得到结论。
(3) 自行车尾灯的角反射器由三个相互垂直的平面镜组成，能将入射光线按原方向反射回去，故选C。
【答案】A；光的直线传播；变大；不变；变暗；都向下；与镜面垂直；③；能；C
【知识点】小孔成像、光的直线传播；光的反射定律；平面镜应用
【点评】本题为光学基础题，涵盖小孔成像规律和光的反射定律实验探究，注重对核心知识点的理解与应用，是光学部分的典型基础题型。
【难度系数】0.5
与镜面垂直
③
能
C
【分析】
本题包含两道光学基础题，分别考查小孔成像和光的反射定律的应用。解题思路：第9题围绕小孔成像的实验原理、像的变化规律展开，需明确光屏位置、成像原理、像的大小和亮度变化、多小孔成像的特点；第10题围绕光的反射定律的实验探究，需掌握硬纸板的放置要求、实验中不变的量、反射角与入射角的关系、自行车尾灯的结构原理。
【解析】
第9题：
(1) 小孔成像实验中，半透明薄膜作为光屏，应放在内筒靠近外筒小孔的A端，才能清晰承接像，故填A。
(2) 小孔成像是由于光在同种均匀介质中沿直线传播，形成倒立的实像，原理为光的直线传播。
(3) 内筒向右移动，像距增大，物距不变，根据小孔成像规律，像的大小变大；挡住小孔一半，小孔仍能透光，只是通过的光线减少，因此像的大小不变，亮度变暗。
(4) 外筒多一个孔，形成两个小孔成像，每个小孔成的像都是倒立的，当“F”光源向上移动时，两个像都向下移动，故填都向下。
第10题：
(1) 探究光的反射定律时，白色硬纸板需与平面镜垂直，才能使入射光线和反射光线同时呈现在纸板上；转动纸板过程中，法线始终垂直于镜面，位置不变，而入射光线、反射光线随纸板转动改变，入射角、反射角也随之改变，故不变的是③法线。
(2) 由AB=EF，BC=DE，CN=ND，通过几何关系可推导出反射角等于入射角，因此能得到结论。
(3) 自行车尾灯的角反射器由三个相互垂直的平面镜组成，能将入射光线按原方向反射回去，故选C。
【答案】A；光的直线传播；变大；不变；变暗；都向下；与镜面垂直；③；能；C
【知识点】小孔成像、光的直线传播；光的反射定律；平面镜应用
【点评】本题为光学基础题，涵盖小孔成像规律和光的反射定律实验探究，注重对核心知识点的理解与应用，是光学部分的典型基础题型。
【难度系数】0.5
【分析】
本题包含两道光学基础题，分别考查小孔成像和光的反射定律的应用。解题思路：第9题围绕小孔成像的实验原理、像的变化规律展开，需明确光屏位置、成像原理、像的大小和亮度变化、多小孔成像的特点；第10题围绕光的反射定律的实验探究，需掌握硬纸板的放置要求、实验中不变的量、反射角与入射角的关系、自行车尾灯的结构原理。
【解析】
第9题：
(1) 小孔成像实验中，半透明薄膜作为光屏，应放在内筒靠近外筒小孔的A端，才能清晰承接像，故填A。
(2) 小孔成像是由于光在同种均匀介质中沿直线传播，形成倒立的实像，原理为光的直线传播。
(3) 内筒向右移动，像距增大，物距不变，根据小孔成像规律，像的大小变大；挡住小孔一半，小孔仍能透光，只是通过的光线减少，因此像的大小不变，亮度变暗。
(4) 外筒多一个孔，形成两个小孔成像，每个小孔成的像都是倒立的，当“F”光源向上移动时，两个像都向下移动，故填都向下。
第10题：
(1) 探究光的反射定律时，白色硬纸板需与平面镜垂直，才能使入射光线和反射光线同时呈现在纸板上；转动纸板过程中，法线始终垂直于镜面，位置不变，而入射光线、反射光线随纸板转动改变，入射角、反射角也随之改变，故不变的是③法线。
(2) 由AB=EF，BC=DE，CN=ND，通过几何关系可推导出反射角等于入射角，因此能得到结论。
(3) 自行车尾灯的角反射器由三个相互垂直的平面镜组成，能将入射光线按原方向反射回去，故选C。
【答案】A；光的直线传播；变大；不变；变暗；都向下；与镜面垂直；③；能；C
【知识点】小孔成像、光的直线传播；光的反射定律；平面镜应用
【点评】本题为光学基础题，涵盖小孔成像规律和光的反射定律实验探究，注重对核心知识点的理解与应用，是光学部分的典型基础题型。
【难度系数】0.5
光的直线传播
变大
不变
变暗
都向下
【分析】
本题包含两道光学基础题，分别考查小孔成像和光的反射定律的应用。解题思路：第9题围绕小孔成像的实验原理、像的变化规律展开，需明确光屏位置、成像原理、像的大小和亮度变化、多小孔成像的特点；第10题围绕光的反射定律的实验探究，需掌握硬纸板的放置要求、实验中不变的量、反射角与入射角的关系、自行车尾灯的结构原理。
【解析】
第9题：
(1) 小孔成像实验中，半透明薄膜作为光屏，应放在内筒靠近外筒小孔的A端，才能清晰承接像，故填A。
(2) 小孔成像是由于光在同种均匀介质中沿直线传播，形成倒立的实像，原理为光的直线传播。
(3) 内筒向右移动，像距增大，物距不变，根据小孔成像规律，像的大小变大；挡住小孔一半，小孔仍能透光，只是通过的光线减少，因此像的大小不变，亮度变暗。
(4) 外筒多一个孔，形成两个小孔成像，每个小孔成的像都是倒立的，当“F”光源向上移动时，两个像都向下移动，故填都向下。
第10题：
(1) 探究光的反射定律时，白色硬纸板需与平面镜垂直，才能使入射光线和反射光线同时呈现在纸板上；转动纸板过程中，法线始终垂直于镜面，位置不变，而入射光线、反射光线随纸板转动改变，入射角、反射角也随之改变，故不变的是③法线。
(2) 由AB=EF，BC=DE，CN=ND，通过几何关系可推导出反射角等于入射角，因此能得到结论。
(3) 自行车尾灯的角反射器由三个相互垂直的平面镜组成，能将入射光线按原方向反射回去，故选C。
【答案】A；光的直线传播；变大；不变；变暗；都向下；与镜面垂直；③；能；C
【知识点】小孔成像、光的直线传播；光的反射定律；平面镜应用
【点评】本题为光学基础题，涵盖小孔成像规律和光的反射定律实验探究，注重对核心知识点的理解与应用，是光学部分的典型基础题型。
【难度系数】0.5
与镜面垂直
③
能
C
【分析】
本题包含两道光学基础题，分别考查小孔成像和光的反射定律的应用。解题思路：第9题围绕小孔成像的实验原理、像的变化规律展开，需明确光屏位置、成像原理、像的大小和亮度变化、多小孔成像的特点；第10题围绕光的反射定律的实验探究，需掌握硬纸板的放置要求、实验中不变的量、反射角与入射角的关系、自行车尾灯的结构原理。
【解析】
第9题：
(1) 小孔成像实验中，半透明薄膜作为光屏，应放在内筒靠近外筒小孔的A端，才能清晰承接像，故填A。
(2) 小孔成像是由于光在同种均匀介质中沿直线传播，形成倒立的实像，原理为光的直线传播。
(3) 内筒向右移动，像距增大，物距不变，根据小孔成像规律，像的大小变大；挡住小孔一半，小孔仍能透光，只是通过的光线减少，因此像的大小不变，亮度变暗。
(4) 外筒多一个孔，形成两个小孔成像，每个小孔成的像都是倒立的，当“F”光源向上移动时，两个像都向下移动，故填都向下。
第10题：
(1) 探究光的反射定律时，白色硬纸板需与平面镜垂直，才能使入射光线和反射光线同时呈现在纸板上；转动纸板过程中，法线始终垂直于镜面，位置不变，而入射光线、反射光线随纸板转动改变，入射角、反射角也随之改变，故不变的是③法线。
(2) 由AB=EF，BC=DE，CN=ND，通过几何关系可推导出反射角等于入射角，因此能得到结论。
(3) 自行车尾灯的角反射器由三个相互垂直的平面镜组成，能将入射光线按原方向反射回去，故选C。
【答案】A；光的直线传播；变大；不变；变暗；都向下；与镜面垂直；③；能；C
【知识点】小孔成像、光的直线传播；光的反射定律；平面镜应用
【点评】本题为光学基础题，涵盖小孔成像规律和光的反射定律实验探究，注重对核心知识点的理解与应用，是光学部分的典型基础题型。
【难度系数】0.5
【分析】
本题包含两道光学基础题，分别考查小孔成像和光的反射定律的应用。解题思路：第9题围绕小孔成像的实验原理、像的变化规律展开，需明确光屏位置、成像原理、像的大小和亮度变化、多小孔成像的特点；第10题围绕光的反射定律的实验探究，需掌握硬纸板的放置要求、实验中不变的量、反射角与入射角的关系、自行车尾灯的结构原理。
【解析】
第9题：
(1) 小孔成像实验中，半透明薄膜作为光屏，应放在内筒靠近外筒小孔的A端，才能清晰承接像，故填A。
(2) 小孔成像是由于光在同种均匀介质中沿直线传播，形成倒立的实像，原理为光的直线传播。
(3) 内筒向右移动，像距增大，物距不变，根据小孔成像规律，像的大小变大；挡住小孔一半，小孔仍能透光，只是通过的光线减少，因此像的大小不变，亮度变暗。
(4) 外筒多一个孔，形成两个小孔成像，每个小孔成的像都是倒立的，当“F”光源向上移动时，两个像都向下移动，故填都向下。
第10题：
(1) 探究光的反射定律时，白色硬纸板需与平面镜垂直，才能使入射光线和反射光线同时呈现在纸板上；转动纸板过程中，法线始终垂直于镜面，位置不变，而入射光线、反射光线随纸板转动改变，入射角、反射角也随之改变，故不变的是③法线。
(2) 由AB=EF，BC=DE，CN=ND，通过几何关系可推导出反射角等于入射角，因此能得到结论。
(3) 自行车尾灯的角反射器由三个相互垂直的平面镜组成，能将入射光线按原方向反射回去，故选C。
【答案】A；光的直线传播；变大；不变；变暗；都向下；与镜面垂直；③；能；C
【知识点】小孔成像、光的直线传播；光的反射定律；平面镜应用
【点评】本题为光学基础题，涵盖小孔成像规律和光的反射定律实验探究，注重对核心知识点的理解与应用，是光学部分的典型基础题型。
【难度系数】0.5
解析
【分析】本题考查光的反射定律的实验探究及应用，解题思路：第(1)问需明确探究光的反射定律时硬纸板的放置要求，以及实验过程中各光线、角度的变化情况；第(2)问需结合几何关系和反射定律的内容判断结论是否成立；第(3)问需掌握自行车尾灯的结构原理。
【解析】(1) 探究光的反射定律时，白色硬纸板需与平面镜垂直，才能使入射光线和反射光线同时呈现在纸板上，故第一个空填“与镜面垂直”；转动纸板过程中，法线始终垂直于镜面，位置不变，而入射光线、反射光线随纸板转动改变，入射角、反射角也随之改变，因此不变的是③法线。
(2) 由AB=EF，BC=DE，CN=ND，通过几何关系可推导出反射角等于入射角，因此能得到该结论，填“能”。
(3) 自行车尾灯的角反射器由三个相互垂直的平面镜组成，可将入射光线按原方向反射回去，故选C。
【答案】与镜面垂直；③；能；C
【知识点】光的反射定律；平面镜应用
【点评】本题为光的反射定律相关的基础实验题，考查实验操作、结论推导及实际应用，注重对核心知识点的理解与运用，是光学部分的典型基础题型。
【难度系数】0.5
【解析】(1) 探究光的反射定律时，白色硬纸板需与平面镜垂直，才能使入射光线和反射光线同时呈现在纸板上，故第一个空填“与镜面垂直”；转动纸板过程中，法线始终垂直于镜面，位置不变，而入射光线、反射光线随纸板转动改变，入射角、反射角也随之改变，因此不变的是③法线。
(2) 由AB=EF，BC=DE，CN=ND，通过几何关系可推导出反射角等于入射角，因此能得到该结论，填“能”。
(3) 自行车尾灯的角反射器由三个相互垂直的平面镜组成，可将入射光线按原方向反射回去，故选C。
【答案】与镜面垂直；③；能；C
【知识点】光的反射定律；平面镜应用
【点评】本题为光的反射定律相关的基础实验题，考查实验操作、结论推导及实际应用，注重对核心知识点的理解与运用，是光学部分的典型基础题型。
【难度系数】0.5
