4. 有两个阻值未知的定值电阻$R_{1}$、$R_{2}$.

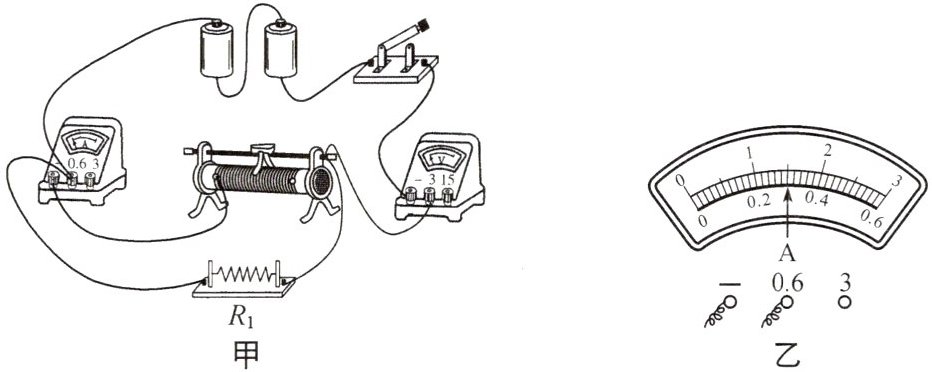

(1)图甲是用伏安法测$R_{1}$的阻值的实物电路,电源电压恒为$3\ \unit{V}$,滑动变阻器最大阻值为$10\ \unit{\Omega }$.
①图甲中有一根导线连接错误,请在该导线上画"×"并在图中改正(所画的导线为实线且不能交叉).
②改正电路后,闭合开关,发现无论怎样移动滑动变阻器的滑片,两个电表均无示数,其原因可能是()
A. 滑动变阻器断路
B. $R_{1}$断路
C. $R_{1}$短路
③故障排除后,正确操作实验器材,移动滑片,当电压表示数为$1.2\ \unit{V}$时,电流表示数如图乙所示,则待测电阻$R_{1}= $____$\Omega $.

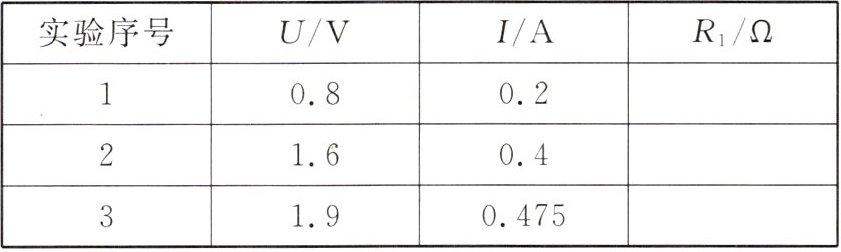

④现有以下三组数据,分析可知,不可能是通过以上实验获得的数据有____(填序号).

(2)图丙是能巧测$R_{2}$的阻值的实验电路图.图中$R$为电阻箱,$R_{0}$为定值电阻(阻值未知).要求仅利用电阻箱示数表示$R_{2}$的阻值,请在空白处填上适当内容.

①将$a$点接入电路,调节电阻箱,将滑动变阻器滑片$P$移至适当位置,记下____.
②将$b$点接入电路,只调节____,使____不变,记下____.
③$R_{2}= $____.

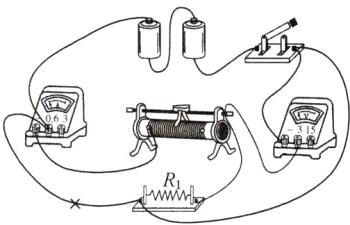

(1)①如图所示 ②A ③4 ④1、3 (2)①电流表的示数$I$和电阻箱的阻值$R_{A}$ ②电阻箱 电流表示数$I$ 电阻箱的阻值$R_{B}$ ③$R_{A}-R_{B}$
　　　　
解析:(1)①电阻应与电流表、滑动变阻器串联，电压表与电阻并联，如答图所示。②若滑动变阻器断路，两个电表都没有示数，A符合题意；若$R_{1}$断路，电压表串联在电路中测电源电压，有示数，B不符合题意；若$R_{1}$短路，电流表有示数，C不符合题意。③题图乙中电流表选用小量程，分度值为0.02A，示数为0.3A，由欧姆定律可知，待测电阻的阻值$R_{1}=\frac{U}{I}=\frac{1.2V}{0.3A}=4\Omega$。④电路的最小电流$I_{小}=\frac{U}{R_{1}+R_{滑大}}=\frac{3V}{4\Omega+10\Omega}\approx0.21A＞0.2A$，且电流表分度值为0.02A，故不能得到0.2A和0.475A的数据，即不可能通过以上实验获得的数据有1、3。(2)①将$a$点接入电路，调节电阻箱和滑动变阻器滑片$P$，记下电流表的示数$I$和电阻箱的阻值$R_{A}$。②将$b$点接入电路，只调节电阻箱，使电流表示数$I$不变，记下电阻箱的阻值$R_{B}$。③根据等效替代法可知，$R_{A}=R_{2}+R_{B}$，故$R_{2}=R_{A}-R_{B}$。
